适配3D打印的9V蓄电池防护外壳结构

　　这款9V蓄电池外壳的设计初衷，是为桌面级3D打印场景提供可快速自制的电池容纳防护结构，解决日常电子制作、小型教具改装、便携检测设备供电模块的电池固定与防护需求。在日常的电子实训、创客项目开发场景里，9V叠层电池常被用于万用表、小型信号发生器、自制传感模块的供电，但常规市售电池仓要么尺寸冗余过大，要么安装固定方式无法适配自定义的设备壳体，很多时候需要临时用胶带缠绕固定，不仅容易出现电极接触松动，电池外壳被尖锐构件剐蹭破损的风险也很高，这款打印式外壳就是针对这类零散的定制化供电安装需求设计的。

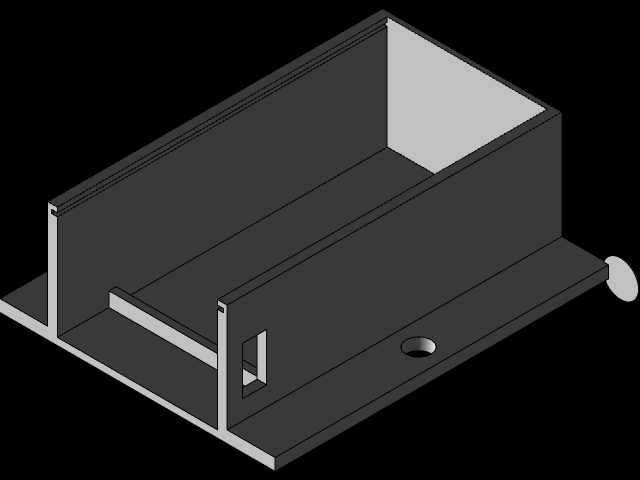

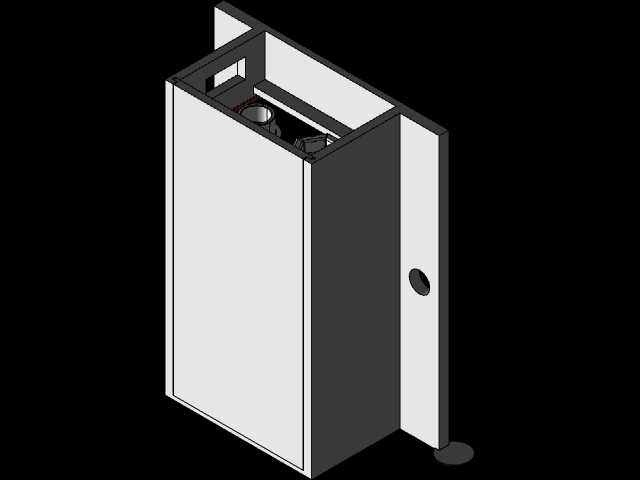

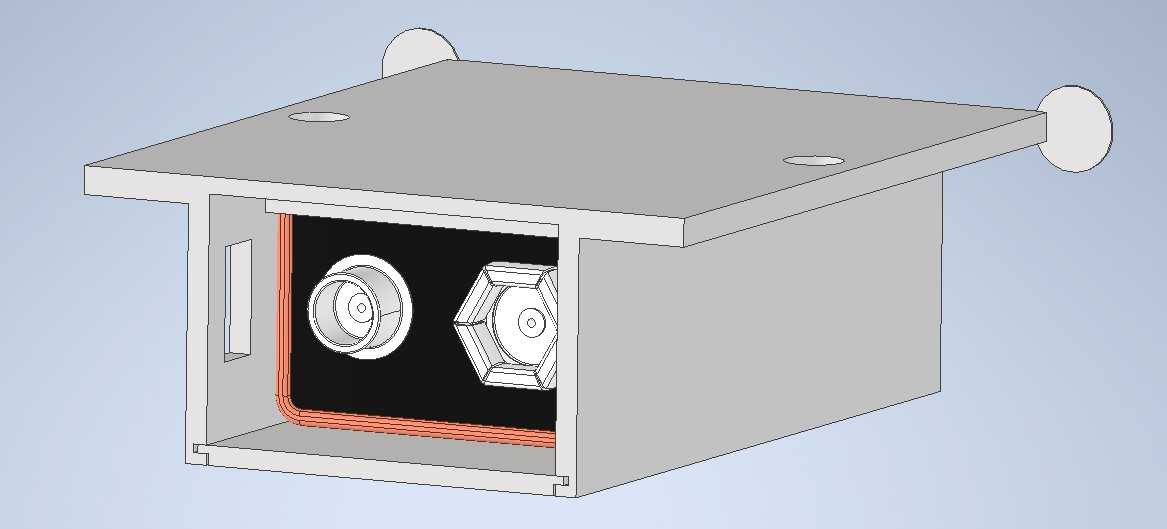

　　从结构功能来看，外壳采用上下扣合的盒体结构，主体腔体完全匹配标准9V叠层电池的外形轮廓，腔体内部预留了0.2mm的装配间隙，既可以保证电池能够顺畅推入腔体，不会因为3D打印的层纹误差出现卡滞，也能避免间隙过大导致电池在腔体内晃动移位。腔体开口侧的电极避让区域做了精准的轮廓适配，分别对应9V电池的圆形正极与六角形卡扣式负极接口，接口周边做了1mm高的围边结构，一方面可以在安装外接供电触点时起到定位作用，避免触点偏移造成的接触不良，另一方面也能阻挡日常使用中飘落的灰尘、少量溅落的液体直接接触电极，降低电极氧化短路的概率。

　　外壳顶部的盖板结构做了一体化的安装固定设计，盖板上预留了两个沉头安装孔，孔位深度适配常用的M3沉头螺丝，安装后螺丝顶面不会突出盖板平面，保证安装面的平整度。盖板两侧伸出的带孔固定耳，是专门为壁挂安装、设备壳体内嵌安装设计的结构，固定耳的孔位同样适配M3螺丝，两个固定耳的中心距经过校准，在安装到平面结构上时可以保证壳体完全水平，不会出现倾斜偏移。盖板与盒体的配合面做了0.15mm的止口结构，扣合后上下部分不会出现横向错位，不需要额外添加胶水粘接，就可以实现稳定的扣合固定，需要更换电池时直接撬开止口即可拆分，日常维护更换电池非常方便。

　　在设计的打印适配层面，整个壳体的所有棱角都做了R0.5的圆角过渡，既避免3D打印过程中尖角位置出现的翘边、层间剥离问题，也能避免安装使用时尖锐边角划伤操作人员。壳体的壁厚统一设置为1.5mm，这个厚度对于常用的PLA、PETG打印材料来说，既可以保证足够的结构强度，日常拿取、轻度磕碰不会出现壳体开裂，也不会因为壁厚过大造成打印材料浪费、打印时间过长。腔体内部的边缘位置做了微小的导向斜面，电池推入时可以顺着斜面滑入腔体底部，不需要刻意对准位置，降低装配的操作难度。

　　从安装边界尺寸来看，这款外壳的整体外部轮廓完全围绕标准9V电池的尺寸做最小化设计，没有多余的冗余结构，整体占用空间非常紧凑，可以嵌入到狭小的设备内部空间里，不会挤占其他功能构件的安装位置。固定耳的伸出长度经过优化，既保证安装时有足够的操作空间拧动螺丝，也不会因为伸出过长造成结构强度下降，受到侧向力时容易断裂。电极避让区域的开口尺寸做了严格控制，刚好可以露出电池的电极连接位置，不会因为开口过大导致电池从开口处滑出，也不会因为开口过小影响外接导线、电池扣的正常连接。

　　实际使用场景中，这款外壳除了用于自制电子设备的电池仓，也可以作为单独的9V电池防护套使用，把电池装在壳体内放在工具包中，避免电池电极和工具包里的金属螺丝刀、扳手等构件接触造成短路，提升工具携带的安全性。针对不同的使用场景，打印时可以根据需求选择不同的材料，比如需要经常在户外使用可以选择耐候性更好的PETG材料，室内固定安装使用选择常规PLA材料即可满足强度需求，整个结构没有需要添加支撑的悬空位置，打印时不需要额外添加支撑结构，打印完成后只需要简单去除毛边就可以直接装配使用，不需要二次加工处理。
