G1/4接口121V不锈钢二通电磁阀结构

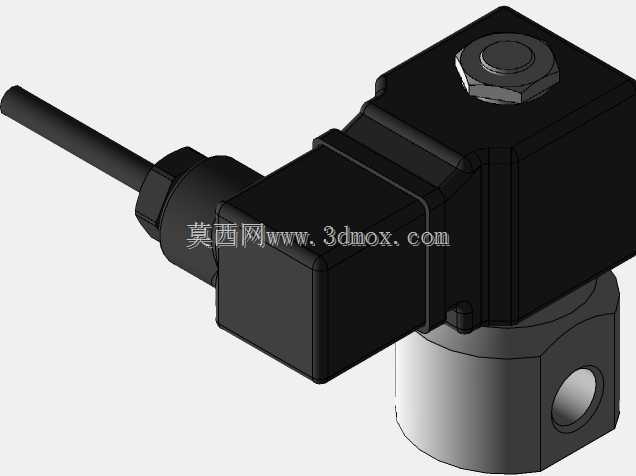

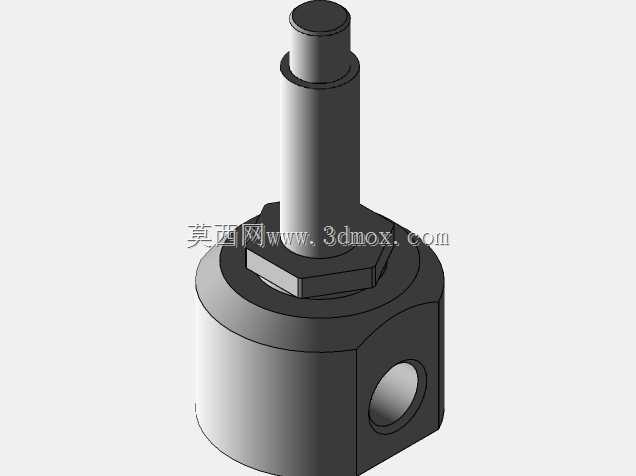

　　在小型流体控制回路的搭建中，这类小通径不锈钢电磁阀的应用场景覆盖范围极广，从实验室分析仪器的试剂通路切换，到小型食品加工设备的流体通断控制，再到医疗消毒设备的药剂供给管控，甚至是小型气动系统的气路通断，都能见到这类结构紧凑的二通阀身影。不同于大口径工业管道阀门，这类小通径阀件的安装空间往往十分受限，多数时候需要直接集成在设备的阀岛或者安装板上，因此在做三维结构设计时，首先要卡准的就是安装边界尺寸。这款阀的阀体部分采用不锈钢棒料加工而成，底部的流体通道为直通式结构，接口采用标准G1/4管螺纹，适配行业内通用的4分外丝接头，不需要额外做转接件就能完成管路连接，这一点在设备装配时能减少不少非标加工的工作量。阀体上部的密封腔采用平面密封结构，和电磁驱动部分的衔铁组件配合时，密封面的平面度公差控制在0.02mm以内，才能保证在额定工作压力下不会出现内漏，这也是这类小通径阀设计时最容易出问题的部位——如果密封面平面度超差，哪怕只有几丝的偏差，在带压工况下就会出现持续的渗漏，后期排查故障时很难定位问题点。电磁驱动部分采用塑封结构的线圈，线圈外壳为阻燃工程塑料注塑成型，接线端设置在阀体侧上方，接线口的朝向可以根据安装需求做90度调整，这一点在紧凑安装空间里十分实用，不用因为接线方向的问题额外调整阀体的安装角度，也能避免接线线缆和周边其他零部件产生干涉。

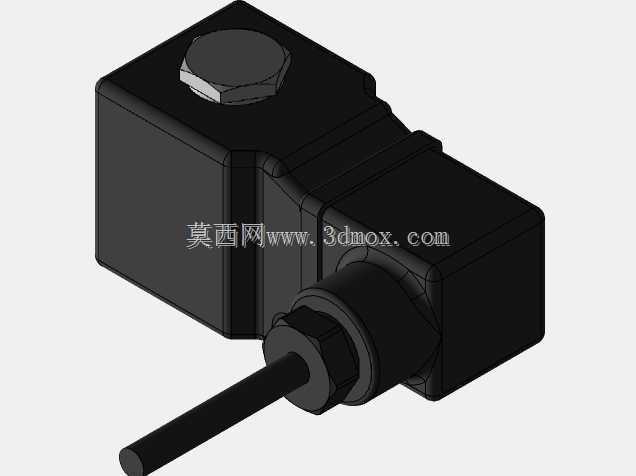

　　线圈和阀体的连接采用卡扣加定位销的结构，不需要额外的紧固件就能完成装配，后期维护更换线圈时，只需要拨开卡扣就能取下线圈，不用拆解整个阀体的流体通路部分，能大幅减少现场维护的工作量，也能避免拆解流体通路时造成的介质泄漏风险。从结构设计的角度来看，这款阀的流道设计采用了直流道无滞留腔的结构，介质在阀内流动时不会出现残留死角，这对于有洁净要求的应用场景十分重要，比如在食品饮料行业的流体输送中，无滞留腔的结构能避免介质残留滋生细菌，满足食品级的卫生要求；在化工试剂输送场景中，这种结构也能减少不同介质切换时的交叉污染，不用在每次换介质时做长时间的通路冲洗。

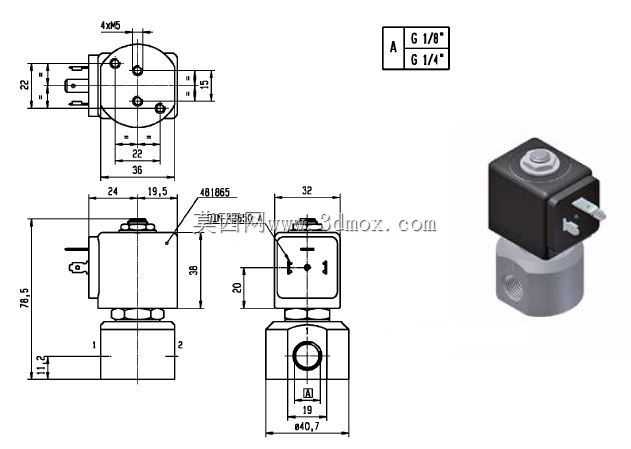

　　在安装尺寸的把控上，这款阀的整体高度控制在70mm以内，阀体底部的两个安装孔中心距为30mm，采用M4的安装螺丝就能固定在安装板上，安装时线圈部分的上方需要预留至少20mm的散热空间，避免线圈长时间工作时热量堆积造成温升过高，影响线圈的使用寿命。在实际选型应用中，需要注意这款阀的适用介质为洁净的液体或者气体，如果介质中含有颗粒杂质，需要在阀的前端加装精度不低于80目的过滤器，避免杂质卡滞在密封副位置造成阀门无法正常闭合。另外，不锈钢材质的阀体对于弱腐蚀性介质有较好的耐受能力，比如常见的弱酸、弱碱试剂，以及普通的水、气、油类介质都能适用，但如果是强腐蚀性介质，就需要更换密封件的材质，搭配氟橡胶或者全氟醚的密封件才能满足使用要求。

　　从三维建模的角度来看，做这类阀件的模型时，除了要准确还原各个零部件的外形尺寸，还要重点还原接线端的位置、安装孔的定位尺寸、接口螺纹的规格，因为这些尺寸直接关系到后续设备整体装配时的干涉检查，如果模型的安装尺寸出现偏差，在实际装配时就会出现装不上或者接线空间不足的问题。另外，线圈部分的外形虽然是规则的长方体，但要注意接线口的凸起部分尺寸，这个部位往往是最容易和周边零部件产生干涉的位置，建模时不能忽略这个细节。在做设备整体布局时，这类小通径电磁阀通常会成组安装，多个阀并排布置时，阀与阀之间的中心距要留够至少10mm的间隙，一方面是方便接线操作，另一方面也是为了保证各个线圈的散热空间，避免多个阀同时工作时热量集中，造成线圈温升超标。
