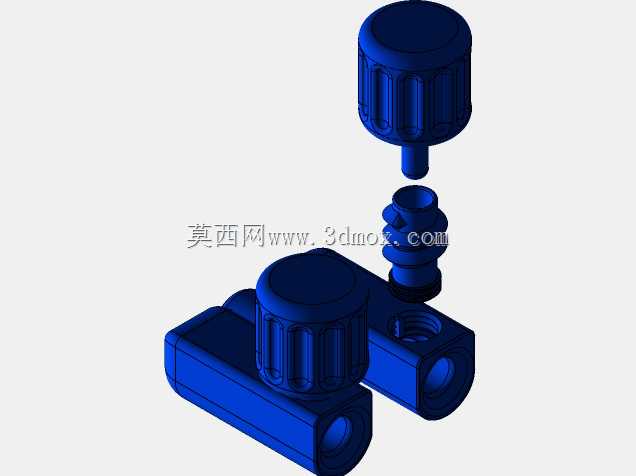

带盖倒钩接头式可变氧分流控制阀

这款氧分流控制阀主要适配小型制氧设备、家用呼吸供氧终端、实验室气路分路单元的流量调节场景，在便携供氧装置、户外应急供氧套件这类对安装便捷性、结构可靠性要求较高的使用场景中，能够替代传统多零件拼接的分流阀结构，减少装配工序与故障点。实际使用中，阀门核心作用是精准控制氧气通路的通断与流量大小，阀体上标注的1到5级刻度对应不同流量档位，操作人员旋转半圈即可完成全开至全关的状态切换，档位反馈清晰，无需额外观察仪表即可快速调整到目标供氧量，适合非专业人员在应急场景下快速操作。

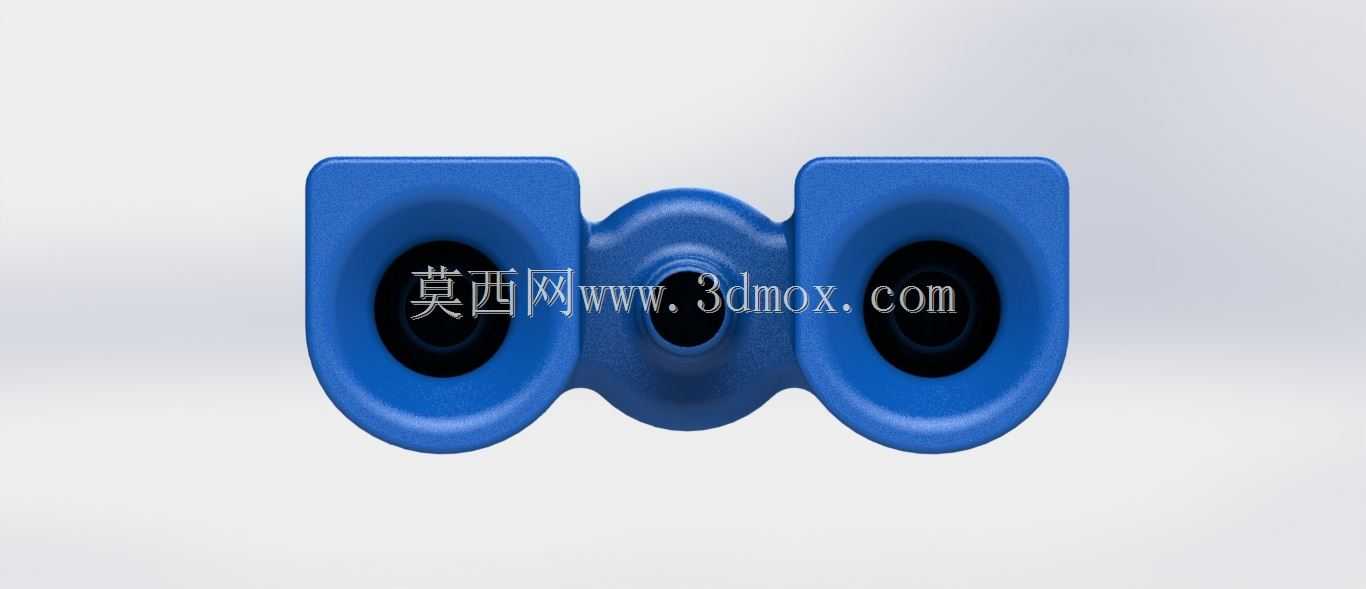

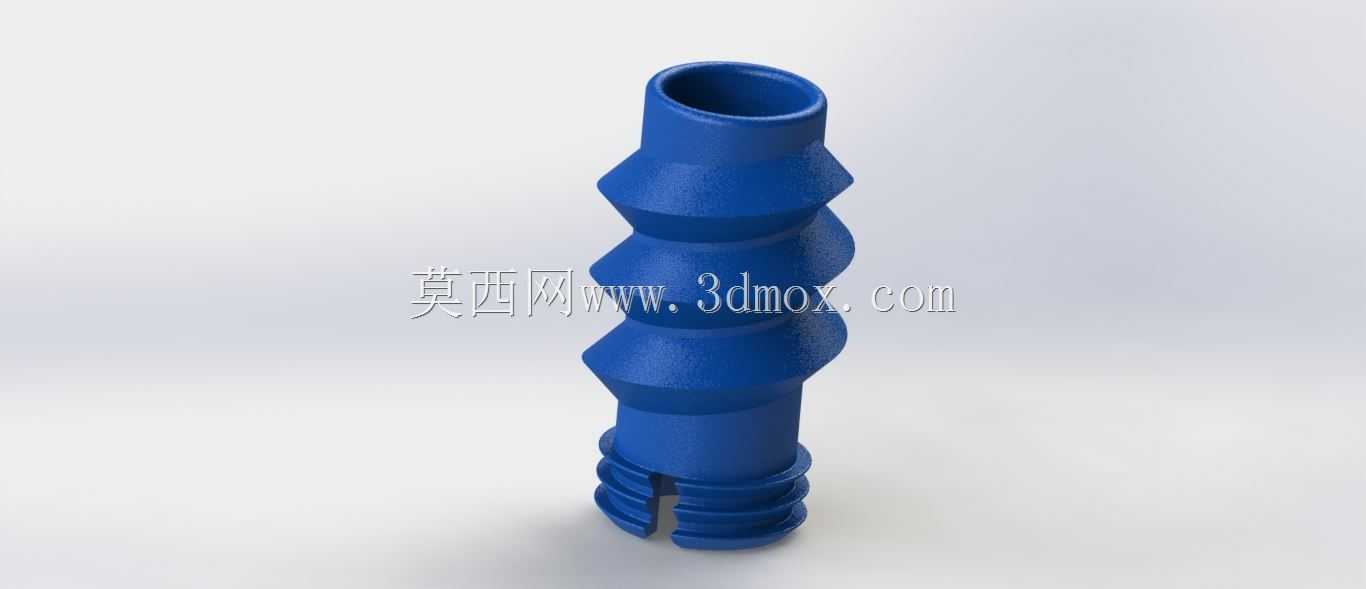

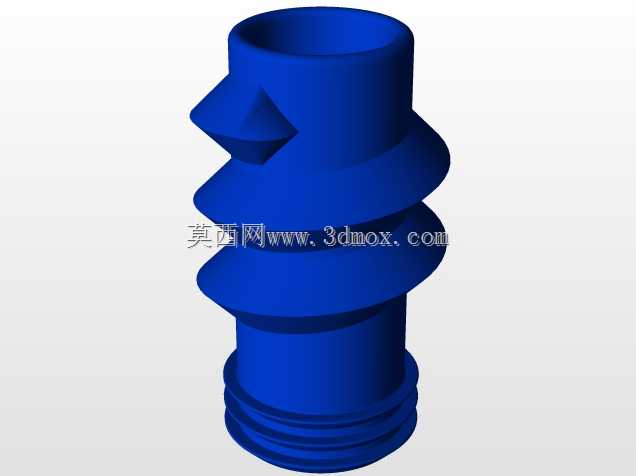

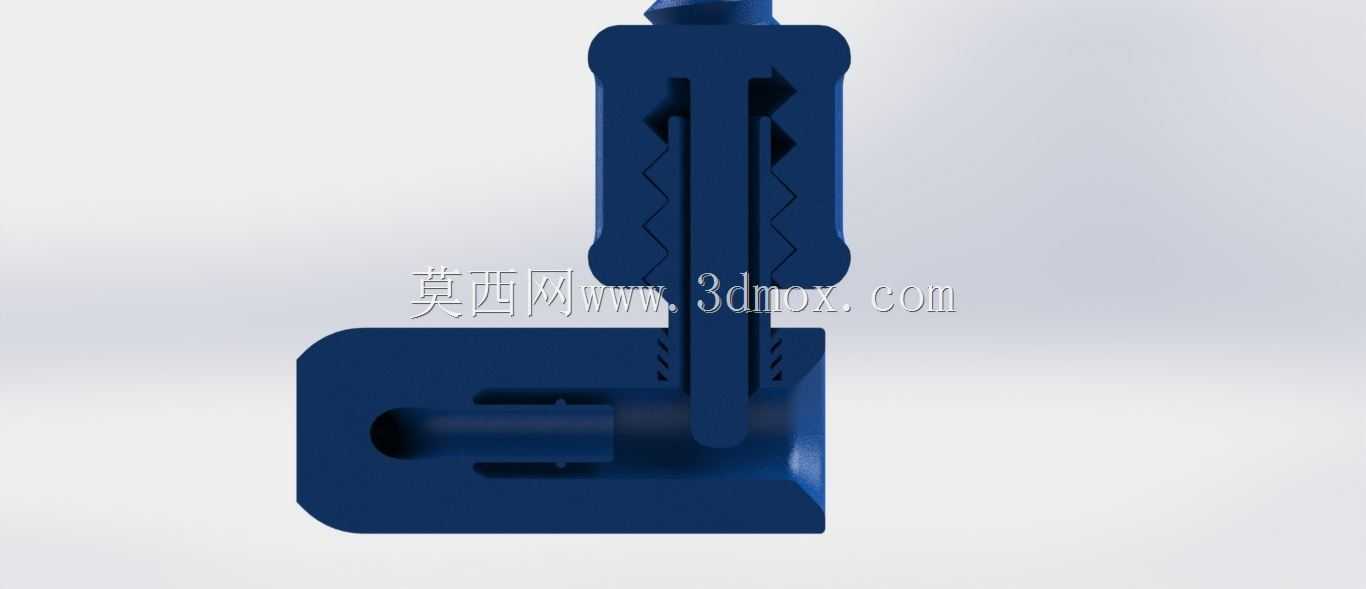

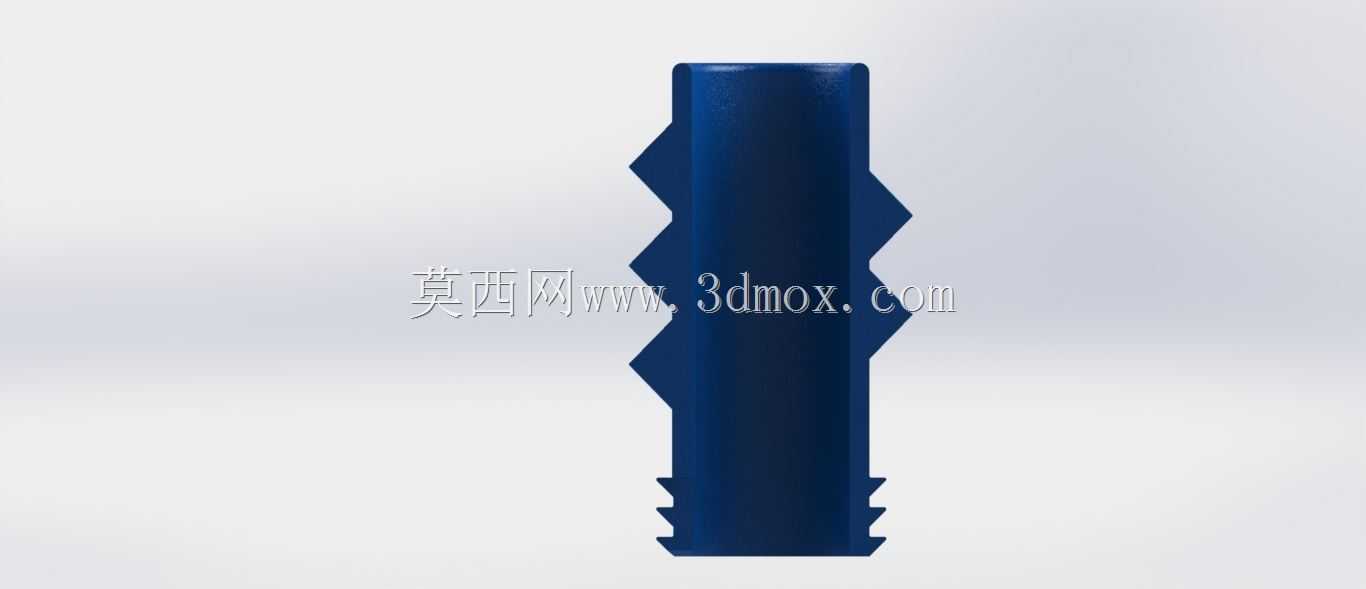

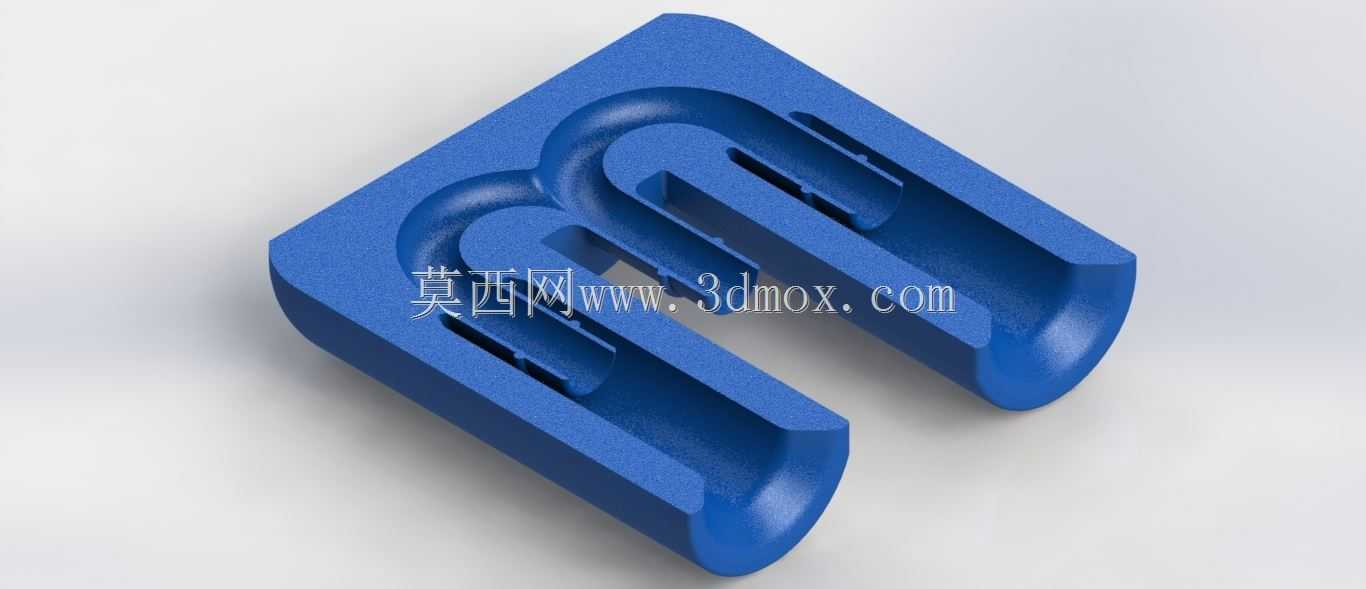

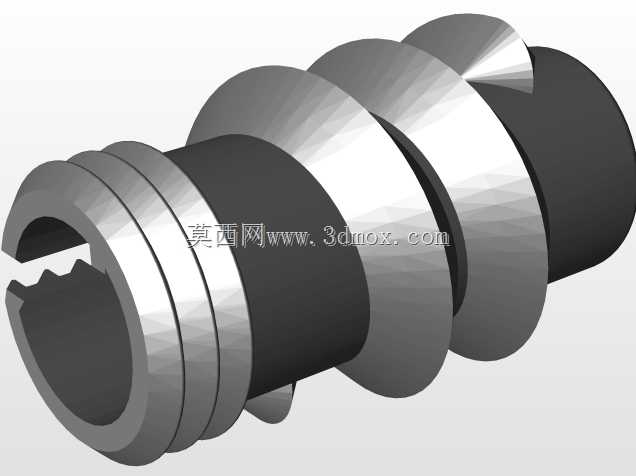

结构设计上，这款阀采用了带盖倒钩接头替代传统的直插式无防护接头，倒钩结构能够在管路插接后形成反向卡扣力，避免供氧管路受拉扯时脱落，接头外侧的防护盖可以缓冲外部磕碰，减少接头根部受应力集中出现断裂的风险，相比常规接头结构，抗损坏能力提升明显，能够延长整体部件的使用寿命。阀门的通断控制单元采用夹管阀结构，通过挤压弹性输气管路实现通路截断，相比传统的阀芯密封结构，不存在阀芯磨损导致的密封失效问题，从结构根源上避免了氧气泄漏的风险，对于医用、供氧类场景来说，防漏性能直接关系到使用安全，这种结构无需额外设置密封件，长期使用也不会出现密封件老化漏氧的问题。

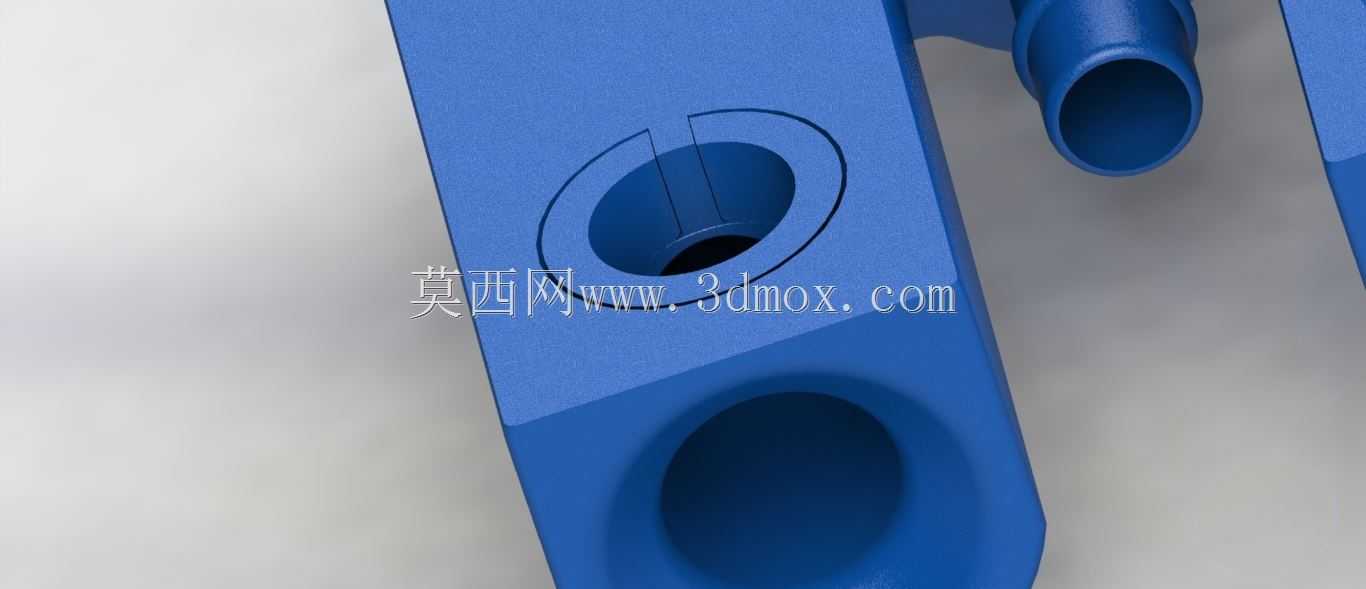

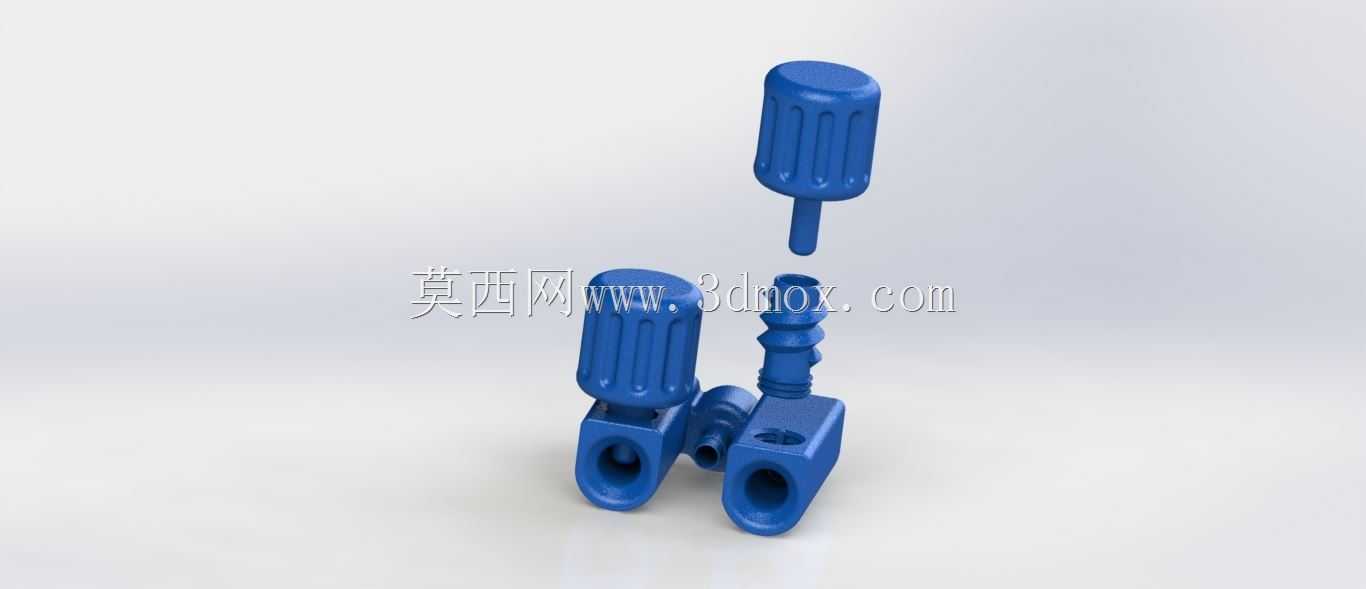

为了适配增材制造的加工特性，设计阶段特意调整了螺纹尺寸与接头结构，将原本集成在阀体上的接头改为独立分体式设计，相比一体化集成结构，分体接头的材料用量更少，打印过程中不需要添加大量支撑结构，打印成型速度更快，成型后去除支撑的工作量也大幅降低。齿轮锁定结构特意将齿形角度设置为45度，既能够保证接头推入阀体后实现周向锁定，不会因为管路扭转出现松动，又能避免角度过小导致推入阻力过大、安装困难的问题。为了防止阀门在使用过程中受气流冲击、外力触碰出现旋转移位，特意在阀体与接头的配合位置设计了导向销结构，安装时导向销对准阀体上的定位槽推入即可完成定位，不需要额外调整角度，也不需要使用工具紧固或者涂抹粘合剂，推入到位后即可实现牢固固定，普通操作人员不需要专业装配技能即可完成组装，后期维护更换部件也十分便捷。

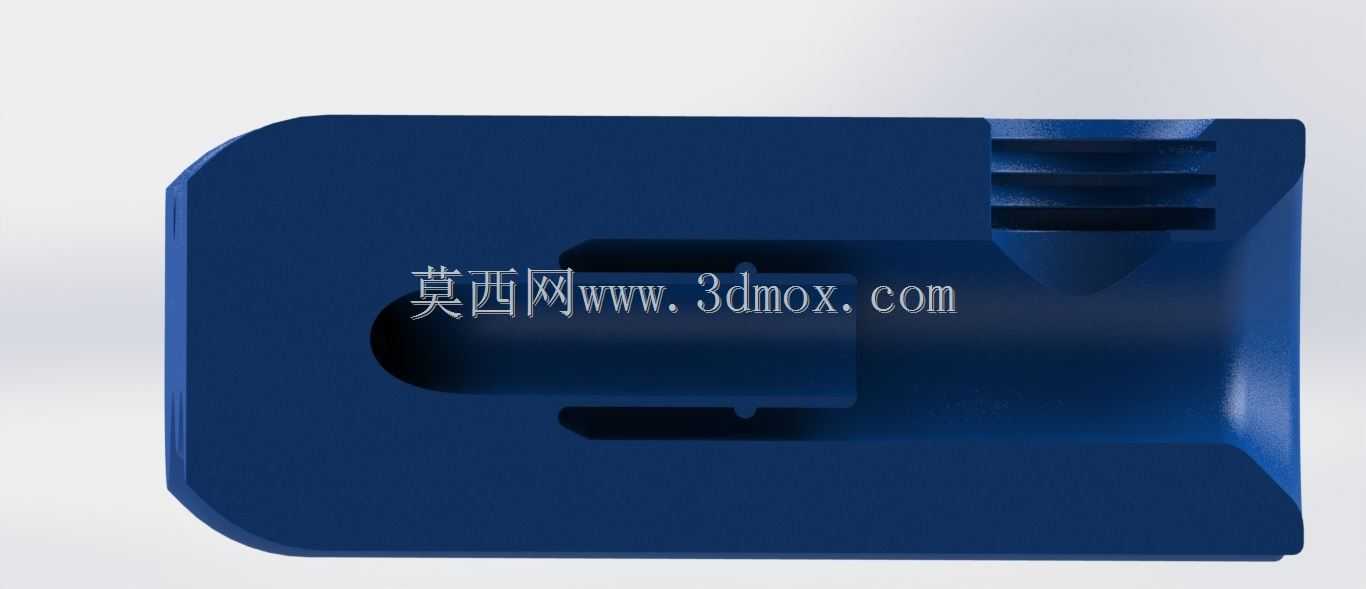

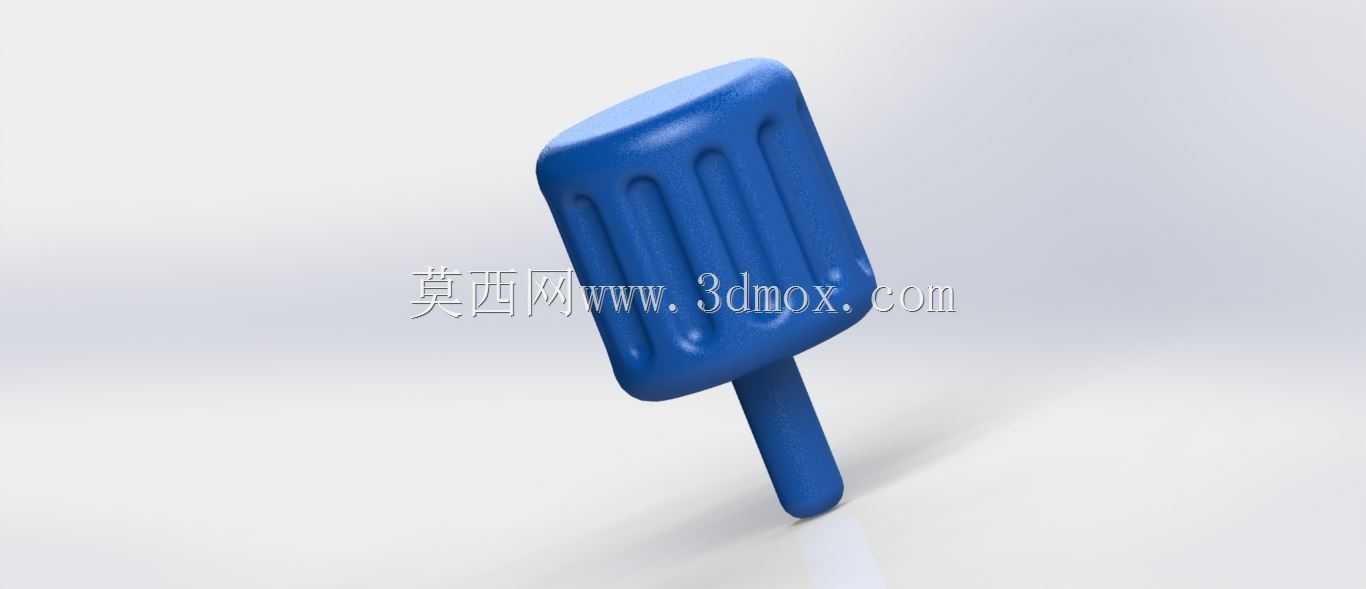

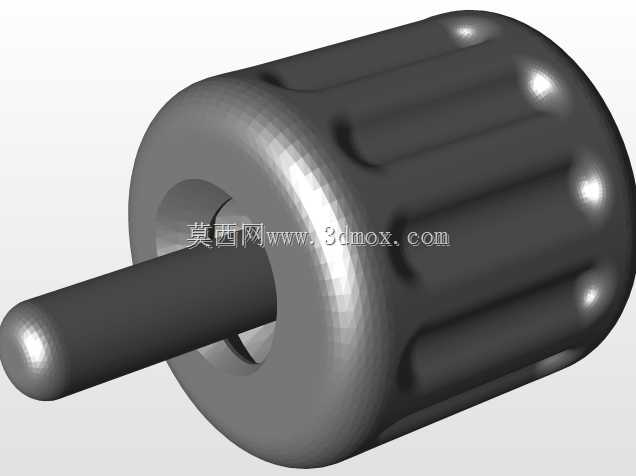

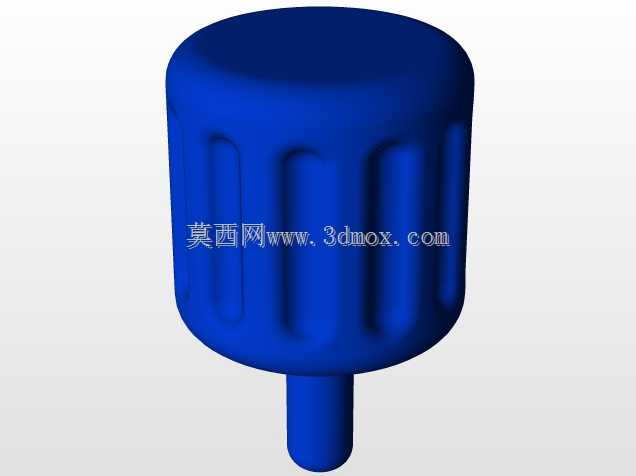

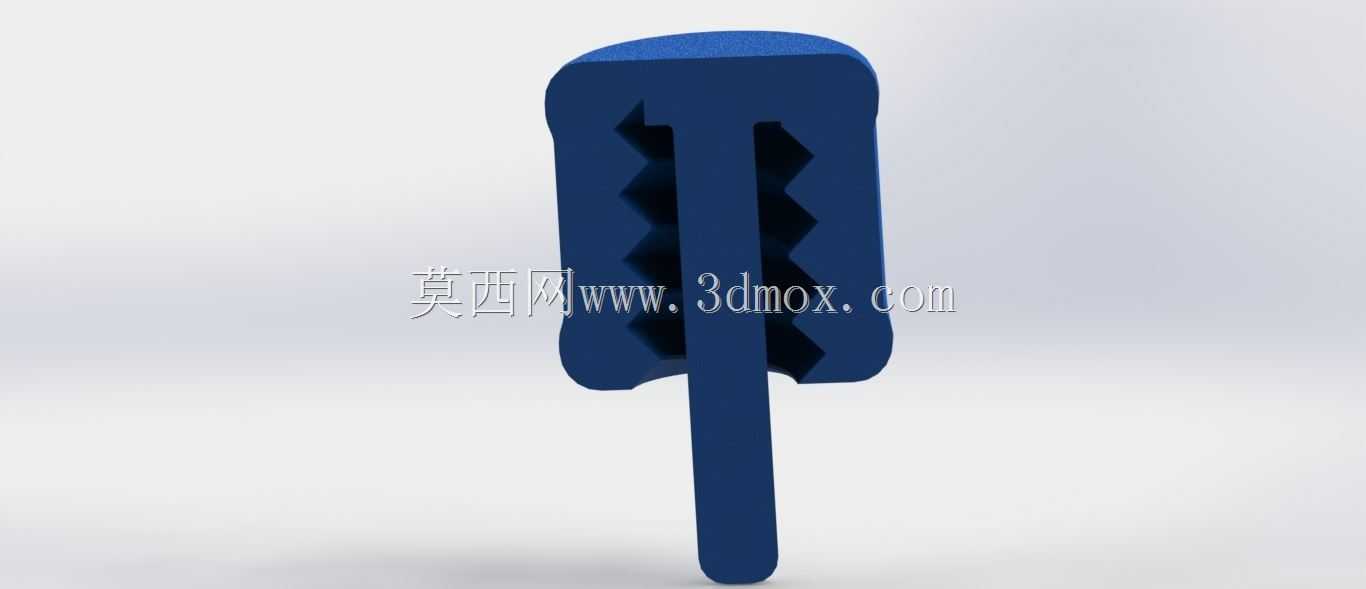

螺纹螺距经过反复调校匹配，旋钮旋转半圈即可走完从全开状态到全关状态的全行程，操作行程短，调节响应快，阀体表面模压成型的1到5数字刻度，分别对应不同的流量档位，用户可以根据实际供氧需求快速调整到对应档位，不需要反复调试。整个阀门的所有组件都可以在常规桌面级3D打印平台上一次性打印完成，零件没有大角度悬空结构，不需要设置过多支撑，打印过程中不会出现翘边、塌角的问题，打印完成后去除少量支撑毛刺即可直接组装，不需要额外采购标准件、密封件等配件，也不需要专用工装工具，徒手即可完成整个装配流程。

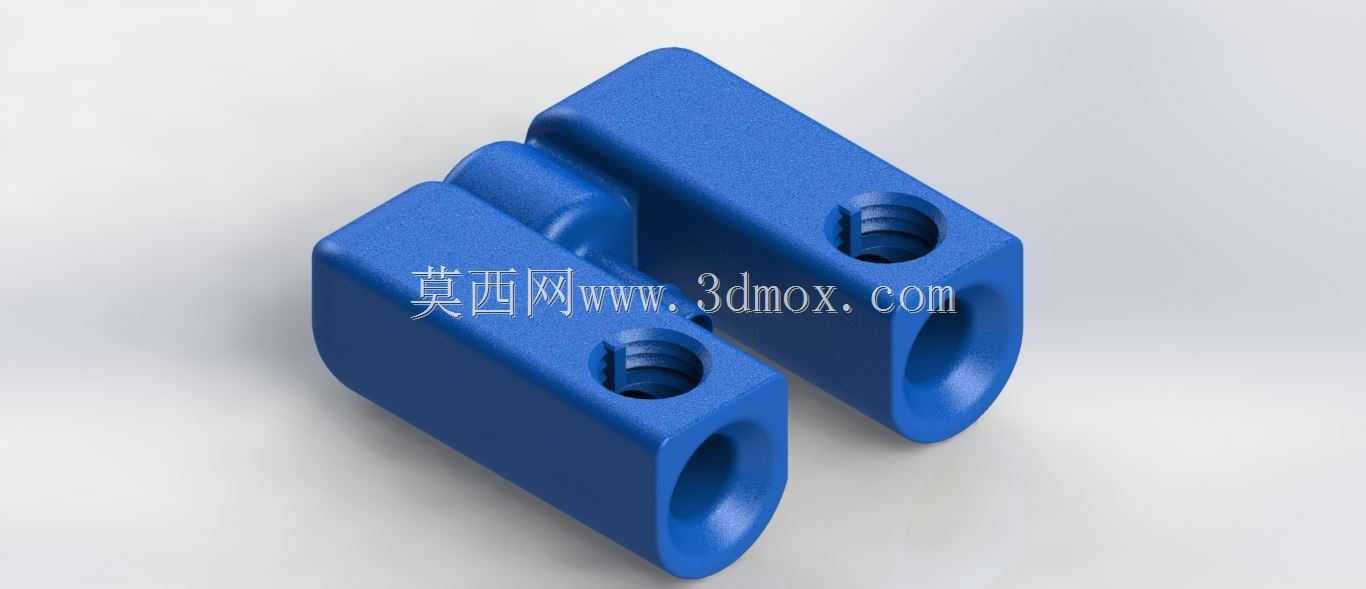

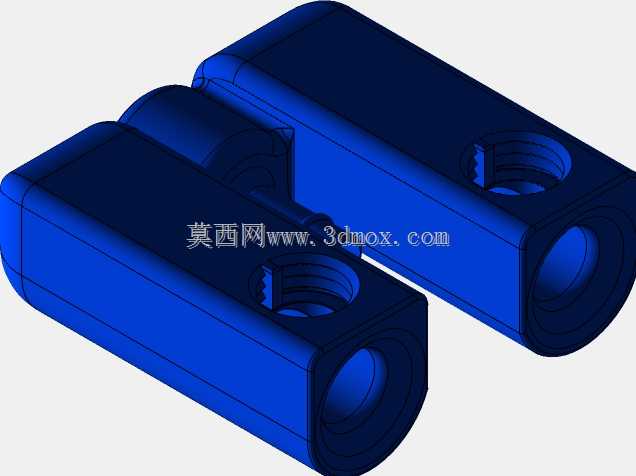

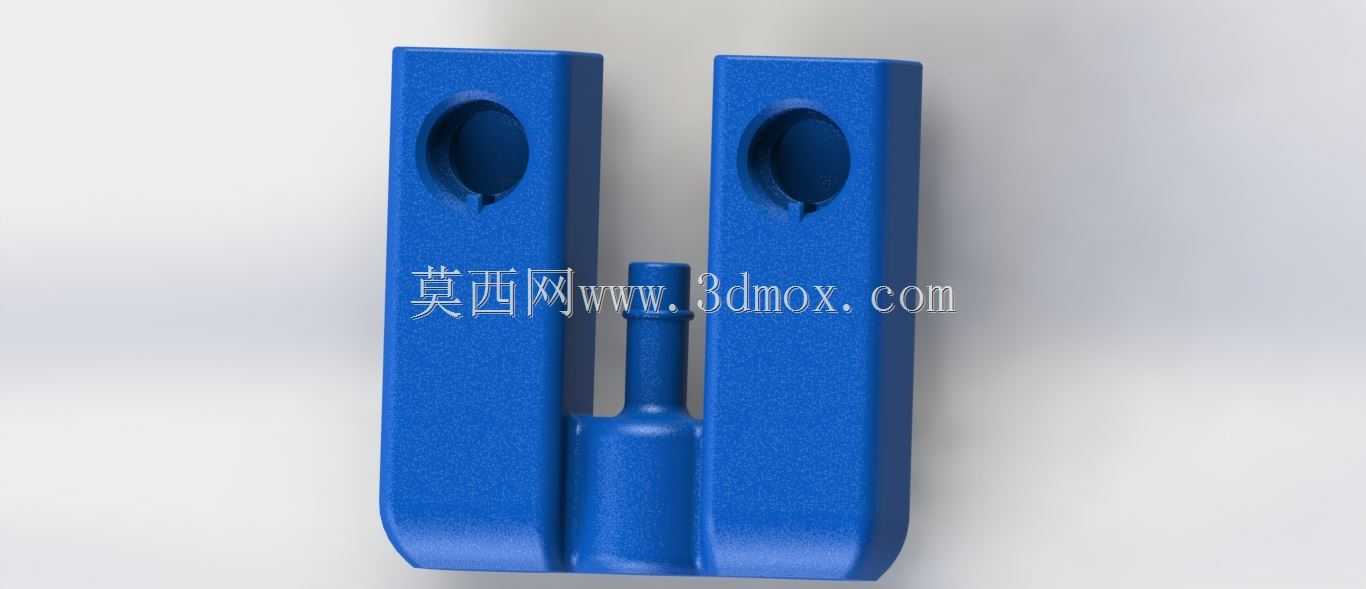

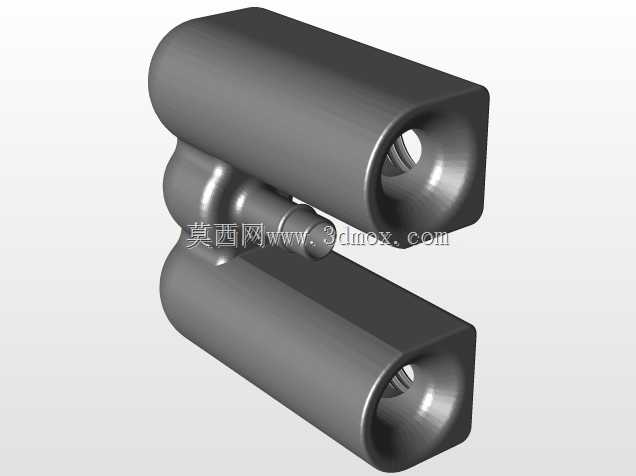

安装边界方面，阀体的安装孔位采用标准间距设计，能够直接适配现有多数小型制氧设备的安装面板，不需要对原有设备面板进行二次打孔改造；接头的倒钩尺寸匹配常规内径的供氧软管，不需要额外配置转接头即可直接插接通用管路；整体结构的外形轮廓紧凑，没有外凸的尖锐结构，安装后不会占用过多设备内部空间，在便携类供氧设备的狭小安装腔体内也能顺利布置。结构可靠性上，所有受力部位都做了圆角过渡处理，避免应力集中导致的部件断裂，材料用量控制在较低水平，打印成本低，同时整体结构的抗扭、抗拉强度能够满足日常使用的受力需求，长期使用不会出现结构变形、密封失效的问题，防漏性能经过结构验证，能够满足供氧场景的密封要求。
