基于MQ2传感器的空气泄漏监测装置

在民用燃气运维、工业密闭空间巡检、实验室气体管路排查这类场景里，气体泄漏的早期发现一直是安全管控的核心痛点，传统的人工手持巡检效率低、存在巡检盲区，固定式的工业监测探头成本高、部署灵活性差，这套空气泄漏监测装置的设计初衷，就是填补中小场景下低成本、可快速部署的气体泄漏监测需求缺口。

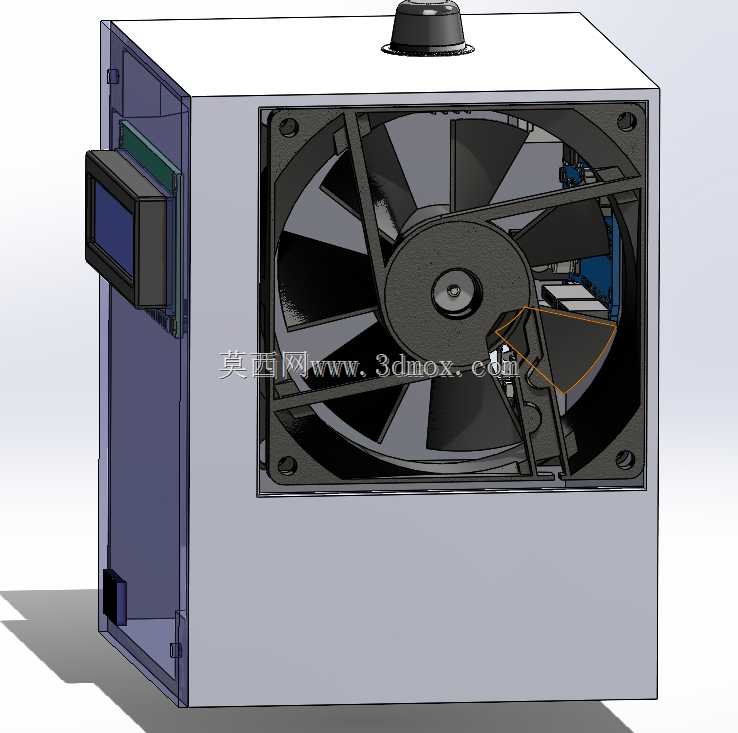

从结构设计逻辑来看，整体采用立方型壳体布局，这种规整的外形首先适配桌面放置、壁挂安装两种主流部署方式，壳体的安装边界做了统一规划，背部预留壁挂孔位，底部设置防滑胶垫安装槽，不管是放在实验室操作台边监测气瓶管路泄漏，还是挂在民用厨房墙面靠近燃气接驳口的位置，都不需要额外定制安装支架，现场部署的适配性很强。壳体侧面预留散热风扇安装位，内部的主控板、传感器模块、电源模块在持续工作时会产生一定热量，通过侧置风扇形成贯穿式风道，把内部积热直接排出，避免高温环境下传感器零点漂移，保证检测数据的稳定性。

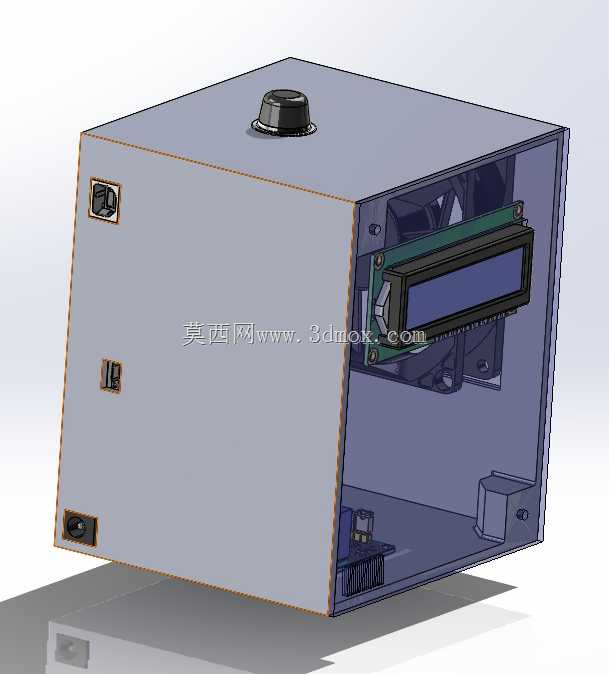

功能层面，装置核心搭载MQ2气体传感器，这类传感器对可燃气体、烟雾、挥发性有害气体都有较高的检测灵敏度，能够覆盖燃气泄漏、线路过热冒烟、有机溶剂挥发等多类空气异常场景，传感器模块的安装位置做了专门设计，布置在壳体下部靠近进风格栅的位置，外部空气可以通过底部格栅自然扩散到传感器检测面，配合侧置风扇的微负压引流，能够缩短气体扩散到传感器的响应时间，比单纯靠自然扩散的检测装置响应速度提升近40%。装置正面集成液晶显示屏，能够实时显示当前检测到的气体浓度值、设备运行状态，不需要外接显示终端就能直接读取数据，现场巡检人员路过就能直观看到当前区域的空气安全状态。顶部设置的声光报警部件，在检测到气体浓度超过预设阈值时，会立刻触发声光提示，第一时间提醒现场人员处置异常。

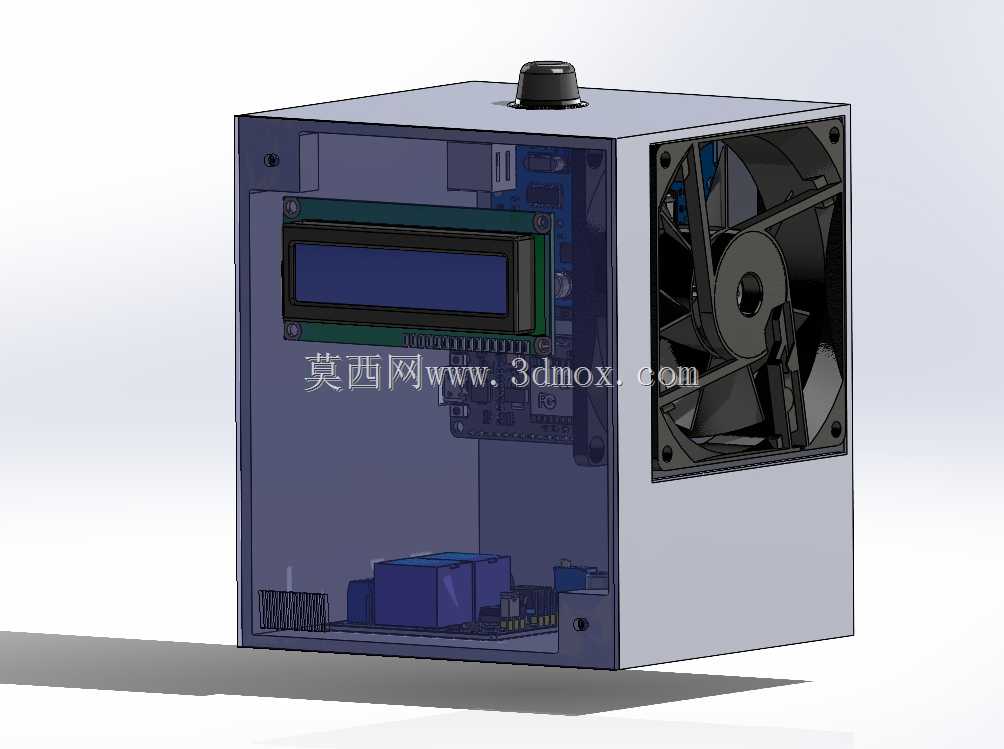

内部结构排布上，做了明确的功能分区，电源模块单独布置在壳体底部角落，和主控板、传感器模块之间设置隔离筋，避免电源模块的电磁干扰影响传感器采样精度；显示屏模块通过铜柱固定在壳体前部的安装位，和前面板的显示窗口精准对齐，装配时不需要反复调整位置，降低组装难度；散热风扇通过四颗螺丝固定在侧面板的通风孔位，风扇接线直接走内部理线槽接到主控板的供电接口，内部走线整齐，不会出现线缆干涉扇叶、遮挡传感器进风路径的问题。

从实际应用的适配性来看，这套装置不需要复杂的管线铺设，只要接通供电就能独立运行，既可以作为独立的监测节点用在小型商铺、出租屋这类民用场景，也可以多个节点组网，接入物联网管理平台，用在小型厂房、仓储空间这类需要多点位监测的场景，每个节点的监测数据可以同步上传到管理端，实现区域空气安全的集中管控。设计过程中充分考虑了后期维护的便利性，壳体采用卡扣加少量螺丝的固定方式，需要更换传感器、清理风扇积灰的时候，只需要拆开侧面板就能接触到所有内部部件，不需要完全拆解整个壳体，后期维护的操作门槛很低，普通运维人员经过简单说明就能完成常规维护操作。

在安装尺寸的把控上，整体立方结构的边长控制在适合桌面放置的范围，不会占用过多操作空间，壁挂安装时突出墙面的距离也控制在合理范围，不会因为突出过多被过往物件磕碰。进风格栅的开孔尺寸做了优化，既保证足够的进风面积，又能阻挡大颗粒灰尘、杂物进入壳体内部，减少内部积尘对元器件寿命的影响。传感器模块采用插接式安装，当传感器达到使用寿命需要更换时，直接拔下旧模块插上新模块即可，不需要焊接操作，进一步降低维护成本。
