CNC改装牧田路由器适配安装固定座结构

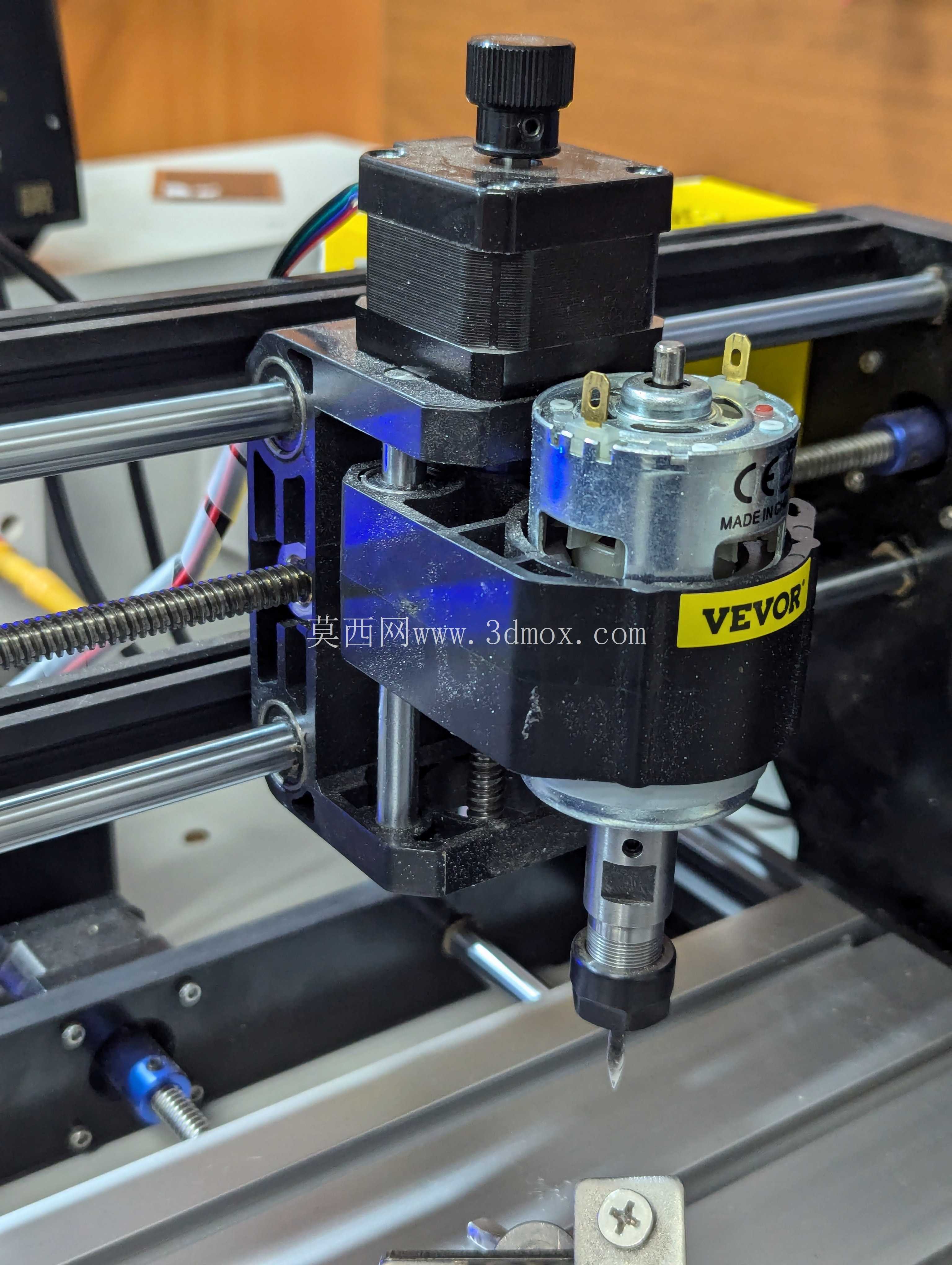

在小型数控加工设备的DIY改装场景里，不少从业者会遇到原有主轴安装位与第三方动力头不匹配的问题，这款适配结构就是为解决普通桌面CNC换装牧田路由动力单元时的安装定位需求设计的。日常做薄铜材BCP切割、轻质铝合金小零件加工时，牧田路由类动力头的转速区间更适配小直径铣刀的切削参数，但原机的主轴抱箍安装位尺寸和路由机身的圆柱外径存在偏差，直接装夹会出现同轴度偏差、高速运转抖动的问题，这个固定座就是专门衔接两者的过渡结构。

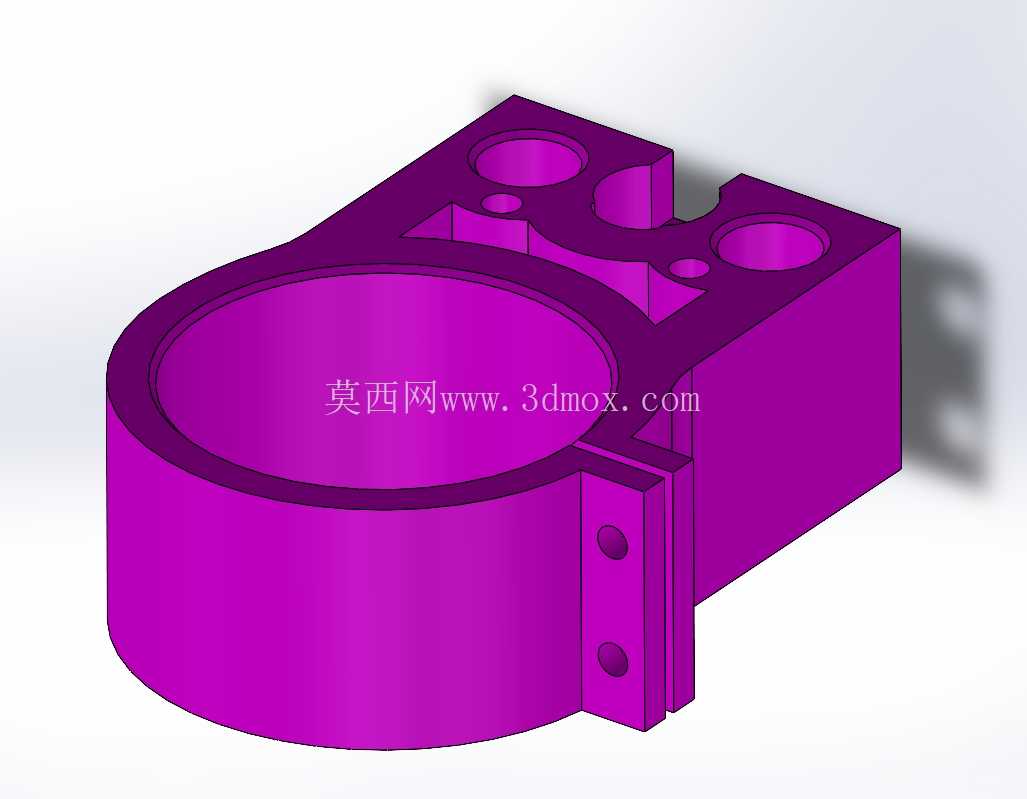

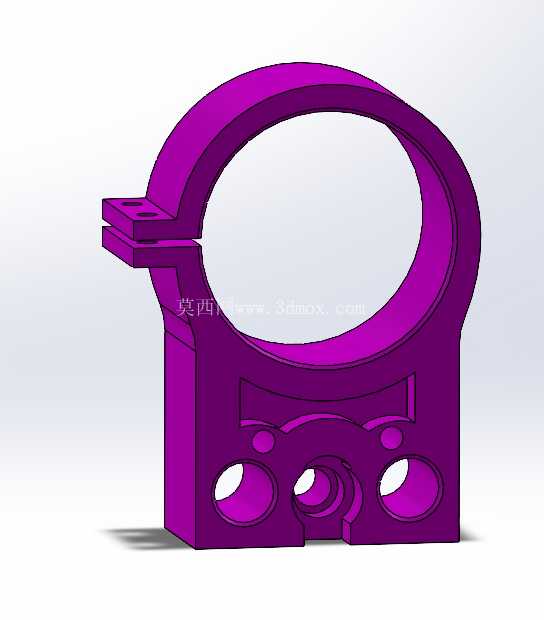

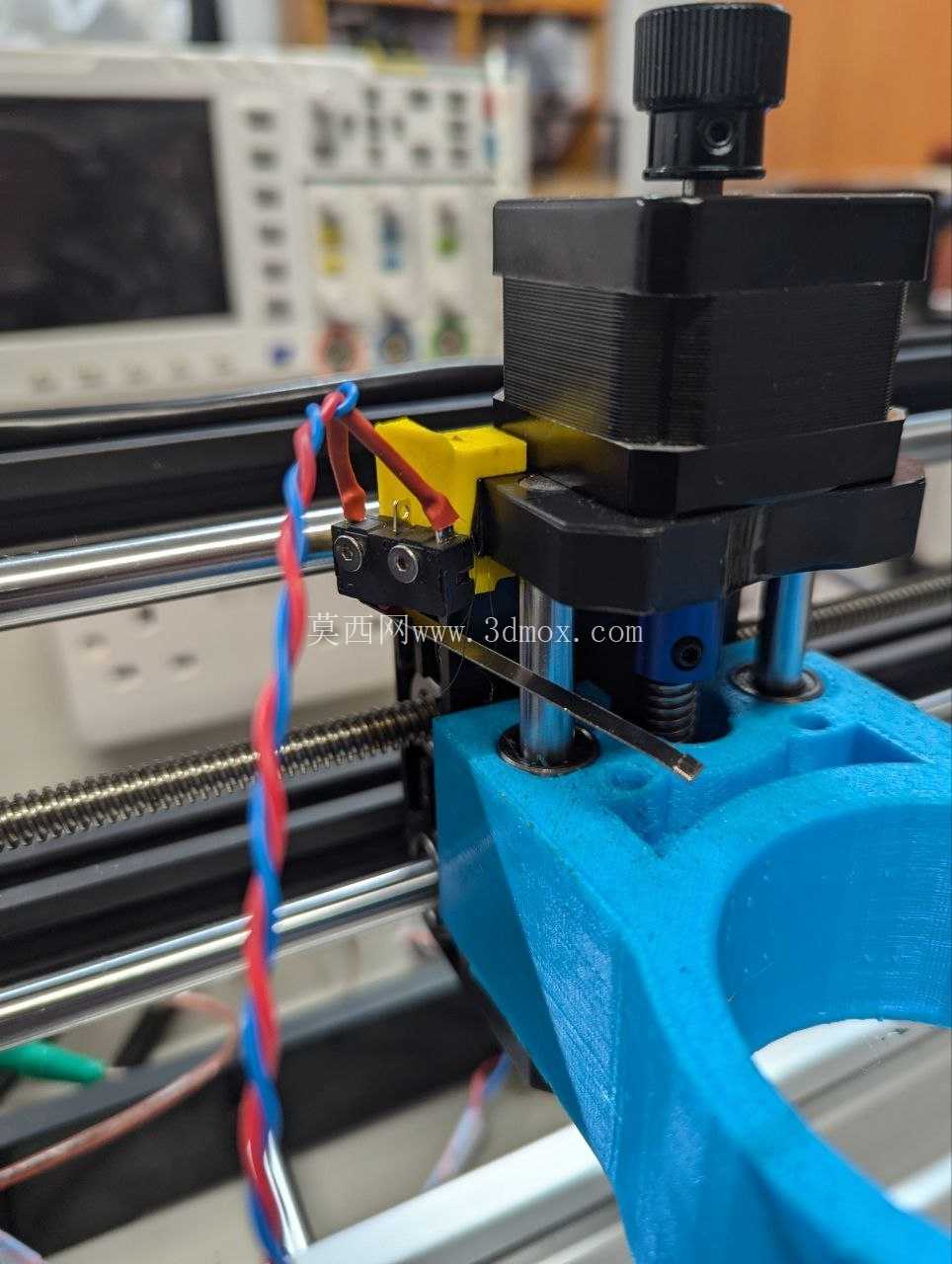

从结构功能上看，主体大直径圆弧抱腔是用来包裹牧田路由器的圆柱机身的，圆弧面做了整圈贴合设计，相比两段式抱箍，接触面积更大，夹紧后不会出现应力集中导致的机身外壳变形，抱腔侧边延伸出的带双安装孔的凸耳，是用来穿装锁紧螺丝的，拧紧后可以把整个座体牢牢锁在路由机身上，不会因为切削时的振动出现松脱移位。座体上部的两个带沉孔的圆柱安装位，是对应原CNC设备Z轴滑台的原有安装孔位设计的，不需要对原设备的滑台做二次打孔攻丝，直接用原有螺丝就能完成固定，沉孔设计可以让螺丝头完全埋入座体内部，不会突出表面干涉Z轴的上下运动行程。上部中间的开槽结构是为了避让原设备上的主轴限位触发块，避免改装后Z轴回零的时候出现硬碰撞，槽边的两个小凸台是做加强筋用的，因为Z轴快速移动的时候会有惯性冲击，没有加强的话槽位根部容易出现应力断裂。

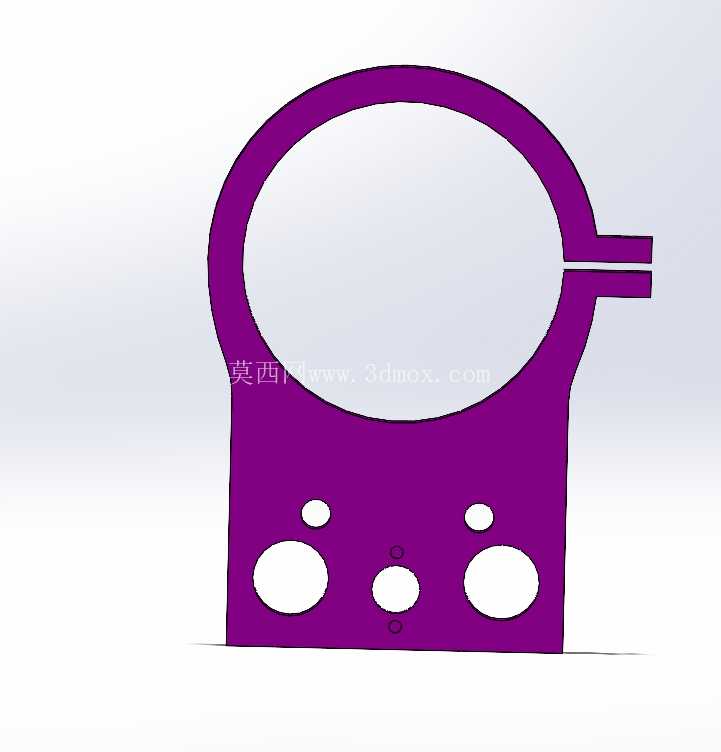

设计的时候首先要卡准两个核心安装边界：一个是抱腔的内径尺寸，必须和牧田路由器对应型号的机身外径做公差配合，选H7的间隙配合，既能保证顺利套入，又不会因为间隙过大出现装夹偏心，加工这个圆弧面的时候要注意内壁的粗糙度，不能有明显的刀纹，不然夹紧的时候会划伤路由的塑料外壳，也会影响夹紧的摩擦力。另一个是上部两个安装孔的中心距，必须完全匹配原CNC滑台的安装孔位尺寸，误差控制在0.02mm以内，不然装的时候会出现螺丝对不上孔的问题，孔位的同轴度也要保证，不然强行拧螺丝会让座体出现安装应力，高速运转的时候会把振动放大到刀具上，影响加工表面质量。

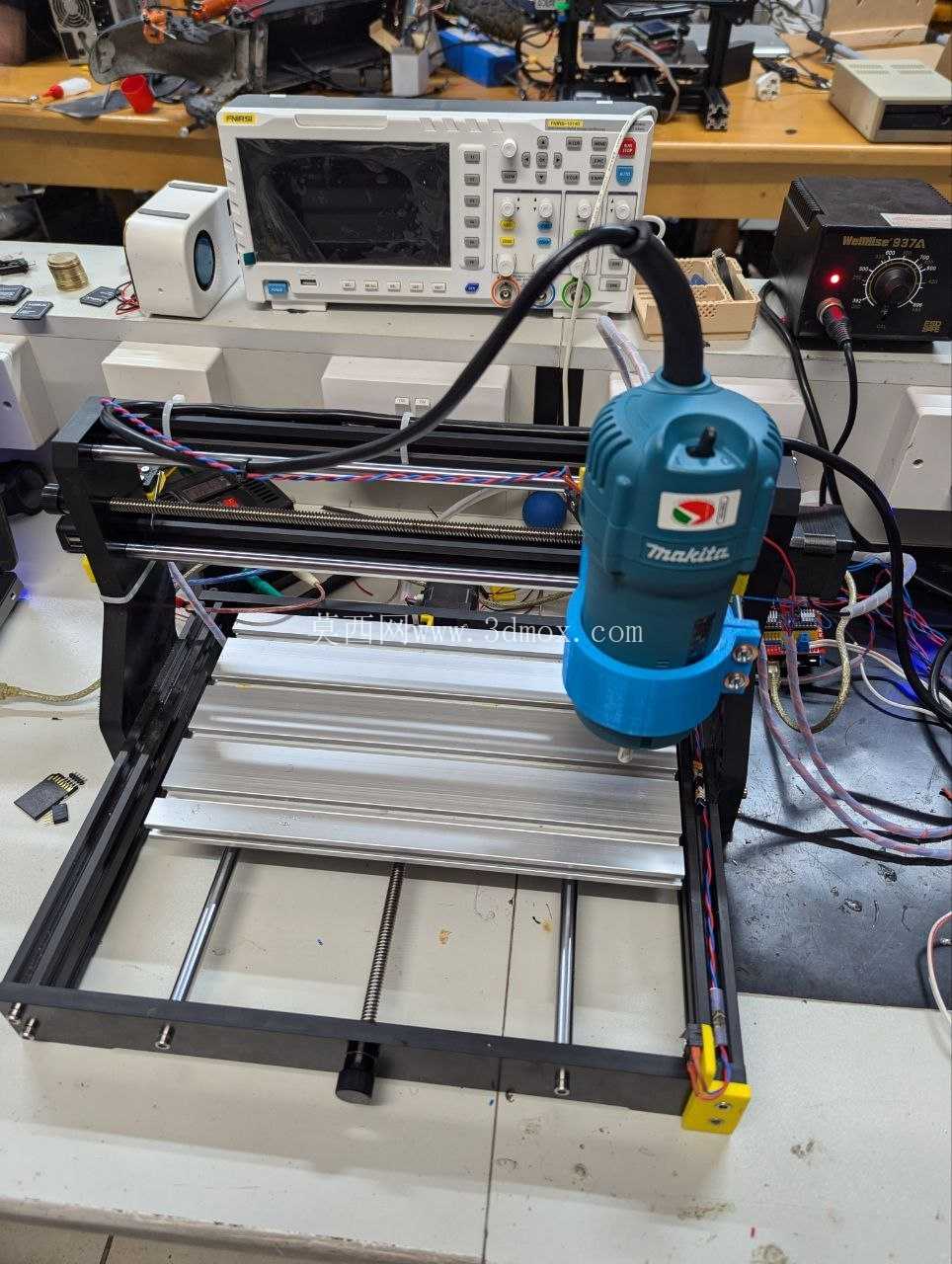

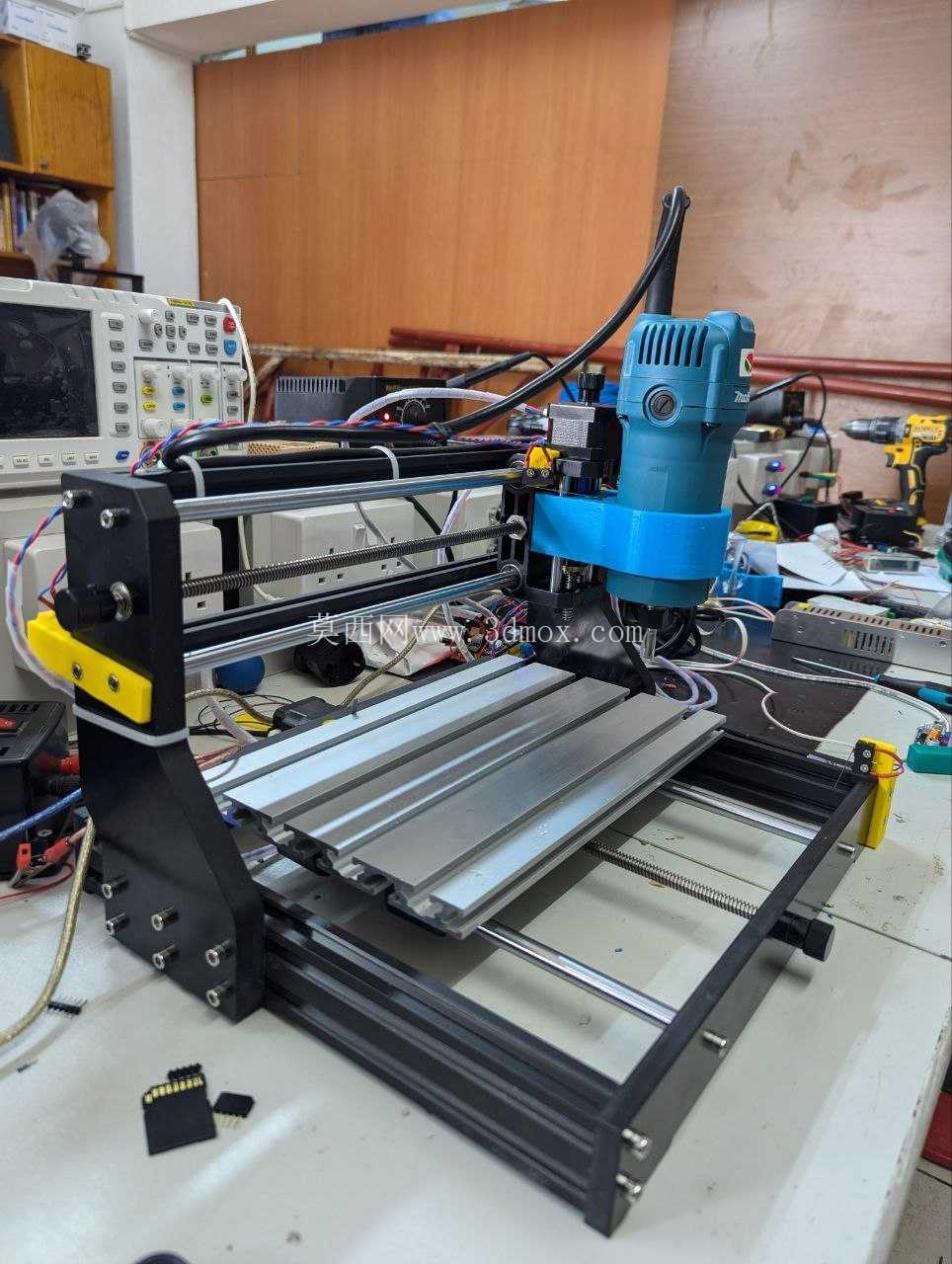

实际使用的时候，这个座体采用6061铝合金加工就足够满足强度需求，重量比钢制座体轻很多，不会给Z轴滑台增加额外的负载，不会影响Z轴的快速移动速度和定位精度。安装的时候先把座体套在牧田路由器的机身上，不要先锁紧侧边的螺丝，先把上部的两个安装孔对准Z轴滑台的孔位，拧上固定螺丝但不要完全拧紧，之后打表找正路由输出轴的同轴度，调整到主轴跳动在0.01mm以内之后，再依次锁紧上部的安装螺丝和侧边的抱箍螺丝，这样就能保证改装后的动力头和原设备的运动轴线完全重合。

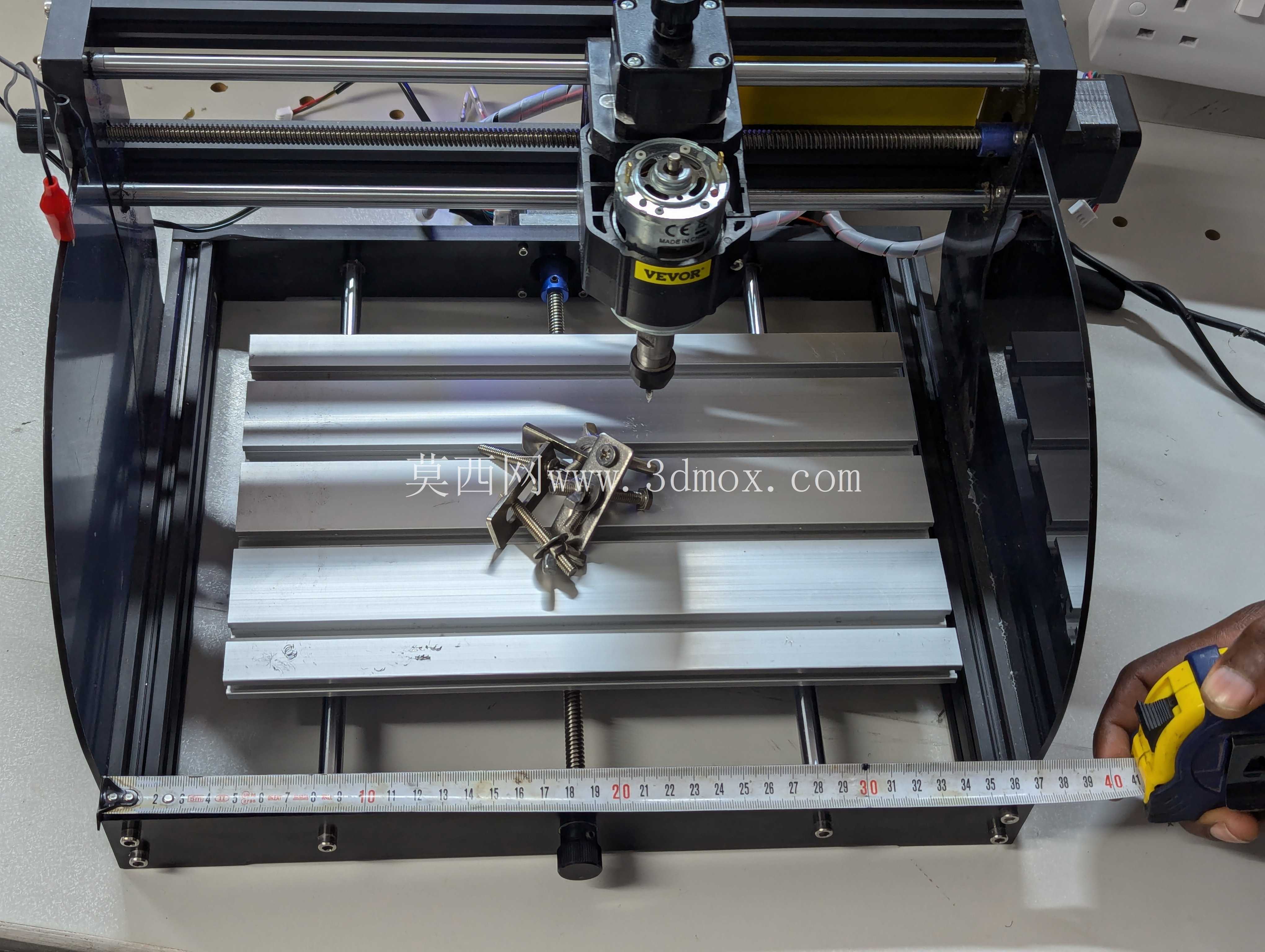

在实际加工场景里，改装完的设备可以稳定切割1mm厚度的紫铜BCP板材，走刀速度能到每分钟600mm，不会出现毛刺或者粘刀的问题，加工6mm以下厚度的6061铝合金小零件的时候，吃刀深度0.5mm也不会出现明显的振动，加工出来的零件尺寸公差能稳定控制在0.05mm以内，完全满足小批量手板零件、定制治具零件的加工需求。座体上的各个安装位都做了倒角处理，没有尖锐的边角，安装的时候不会划伤操作人员的手，也不会刮坏设备的线缆。另外在抱腔的内壁可以贴一层0.1mm厚的特氟龙胶带，既能增加摩擦力防止松脱，还能起到一定的缓冲作用，吸收高速运转时产生的微小振动，进一步提升加工的稳定性。
