车载低压供电场景里,24V10A规格的电源转换模块常年处于颠簸、温变幅度大、灰尘与凝露风险并存的舱内安装环境,外壳作为直接承载内部PCB、功率器件、接线端子的核心结构件,其设计合理性直接决定整套供电单元的运行寿命与防护等级。这款金属外壳采用冲压成型工艺加工主体框架,区别于常规注塑壳体的壁厚均匀设计,冲压金属壳的侧壁做了0.8mm的等厚薄板弯折,在边角位置预留了1.2mm的叠边压合结构,既可以抵消车辆行驶过程中持续振动带来的焊缝疲劳,也能在模块意外受侧向挤压时,通过叠边的微小形变吸收冲击能量,避免内部功率器件受应力出现引脚脱焊。

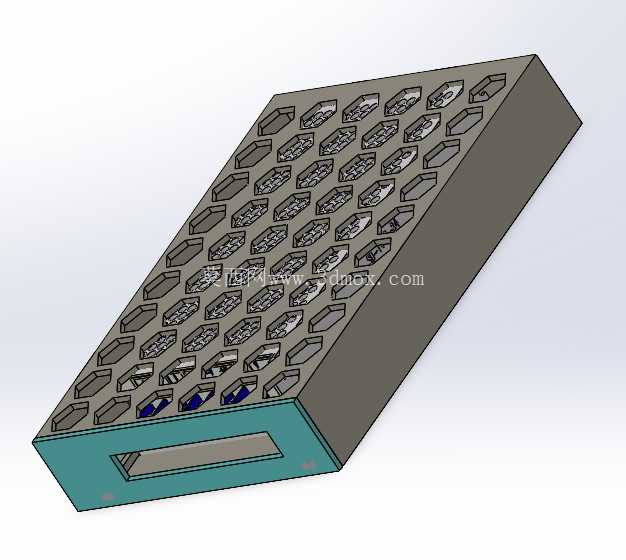

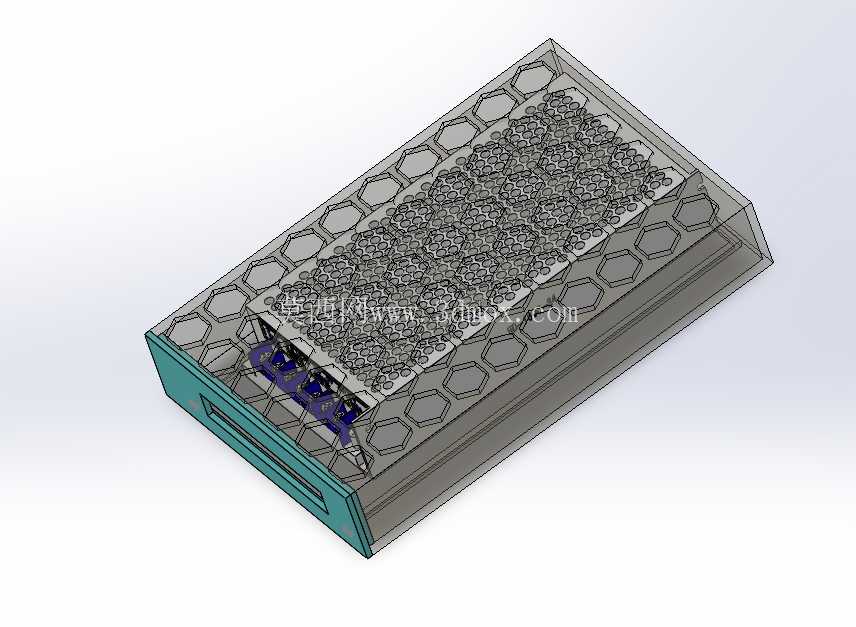

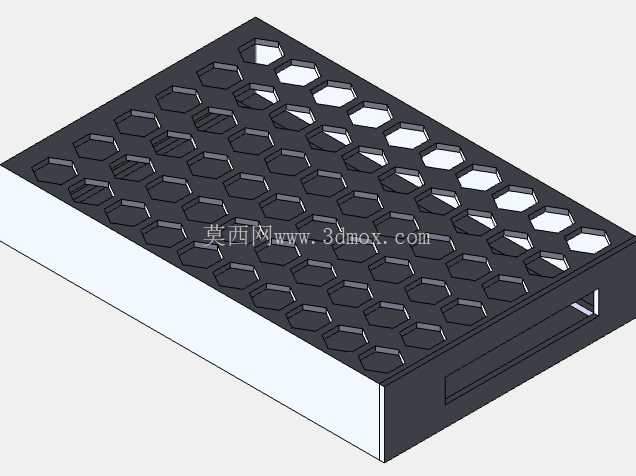

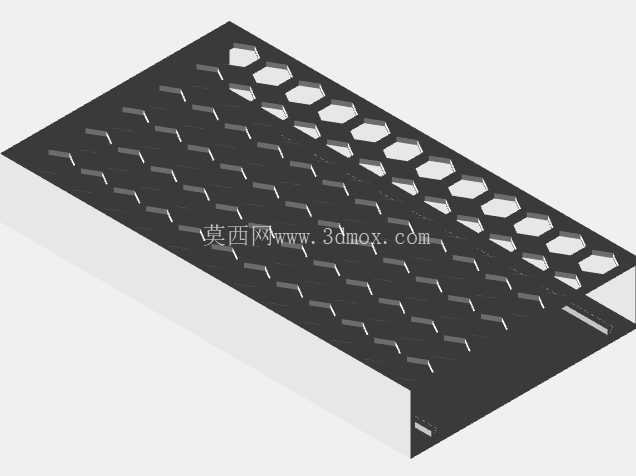

壳体上表面的蜂窝状格栅结构并非单纯的装饰设计,每一个六边形开孔的内切圆直径控制在3.2mm,既满足IP3X的防护等级要求,防止手指或大尺寸金属碎屑误触内部带电部件,又能最大化通风散热面积——10A额定输出的适配器在满负载运行时,内部整流桥、MOS管的温升会达到45K以上,蜂窝格栅的开孔率做到了上表面总面积的62%,配合壳体内部预留的1.5mm导热胶灌封间隙,可以让功率器件的热量通过金属壳体快速传导到外部,避免热量在封闭腔体内积聚导致器件降额。格栅下方的内层支撑网采用15%填充率的PLA材质衬层,这个衬层的作用不是结构承重,而是在车辆行驶在多尘路段时,阻挡大颗粒灰尘直接落到PCB表面,同时不会像致密防尘网那样大幅增加风阻,影响自然对流散热效率。
从安装边界来看,壳体整体的长宽高尺寸控制在168mm*98mm*38mm,侧壁预留的两个嵌入式接线槽开口宽度为12mm,刚好适配常规10A规格的冷压接线端子,接线槽边缘做了R1.5的翻边处理,避免穿线时锋利的冲压切口割破导线绝缘层。壳体底部的四个安装脚位做了内凹设计,安装孔中心距为152mm*82mm,适配车载电控箱内通用的DIN导轨安装或者螺丝固定两种方式,安装脚的凸起高度为2.2mm,让壳体底部和安装面之间留出均匀的通风间隙,避免底部贴合安装面时阻断散热路径。
设计过程中特意规避了常规适配器外壳的直角弯折结构,所有外露边角都做了R2的圆角处理,一方面是冲压工艺的成型需求,减少弯折位置的应力集中导致的板材开裂,另一方面也避免安装维护时锋利边角划伤操作人员。壳体一端预留的指示灯开孔位置和内部PCB的灯珠位置做了0.3mm的对位公差,不需要额外加装导光柱,灯珠的光线可以直接透过开孔向外传递工作状态,减少了额外零件的装配工序。内部腔体的四个角位置预留了2mm高的PCB支撑柱,支撑柱顶端做了0.8mm的自攻螺丝柱,PCB安装时不需要额外加装铜柱,直接通过螺丝锁定在支撑柱上,让PCB和壳体底部之间留出3mm的走线间隙,方便功率回路的大电流走线布置,也避免PCB背面的焊盘直接接触金属壳体造成短路风险。
在冲压工艺的可行性上,整个壳体的主体结构采用单工序模冲压即可完成,侧壁的卡扣结构和壳体主体是一体冲压成型,不需要额外焊接或者铆接零件,装配时只需要将上盖的卡扣对准下壳的卡槽压合即可完成封装,配合接缝处的导电泡棉衬垫,可以实现基础的电磁屏蔽效果,避免适配器工作时的开关频率干扰车载其他敏感电子设备。蜂窝格栅的冲压成型采用连续模分步冲切,每个六边形孔的冲切间隙控制在0.08mm,保证冲孔边缘无毛刺,不需要后续的打磨工序,减少加工环节的成本与周期。壳体表面的氧化处理层厚度控制在8μm,既可以提升金属表面的耐腐蚀性,应对舱内可能出现的凝露、盐雾环境,也不会因为氧化层过厚影响壳体的导电连续性,保证电磁屏蔽的效果。
