眼镜架耐久性能检测试验设备结构设计

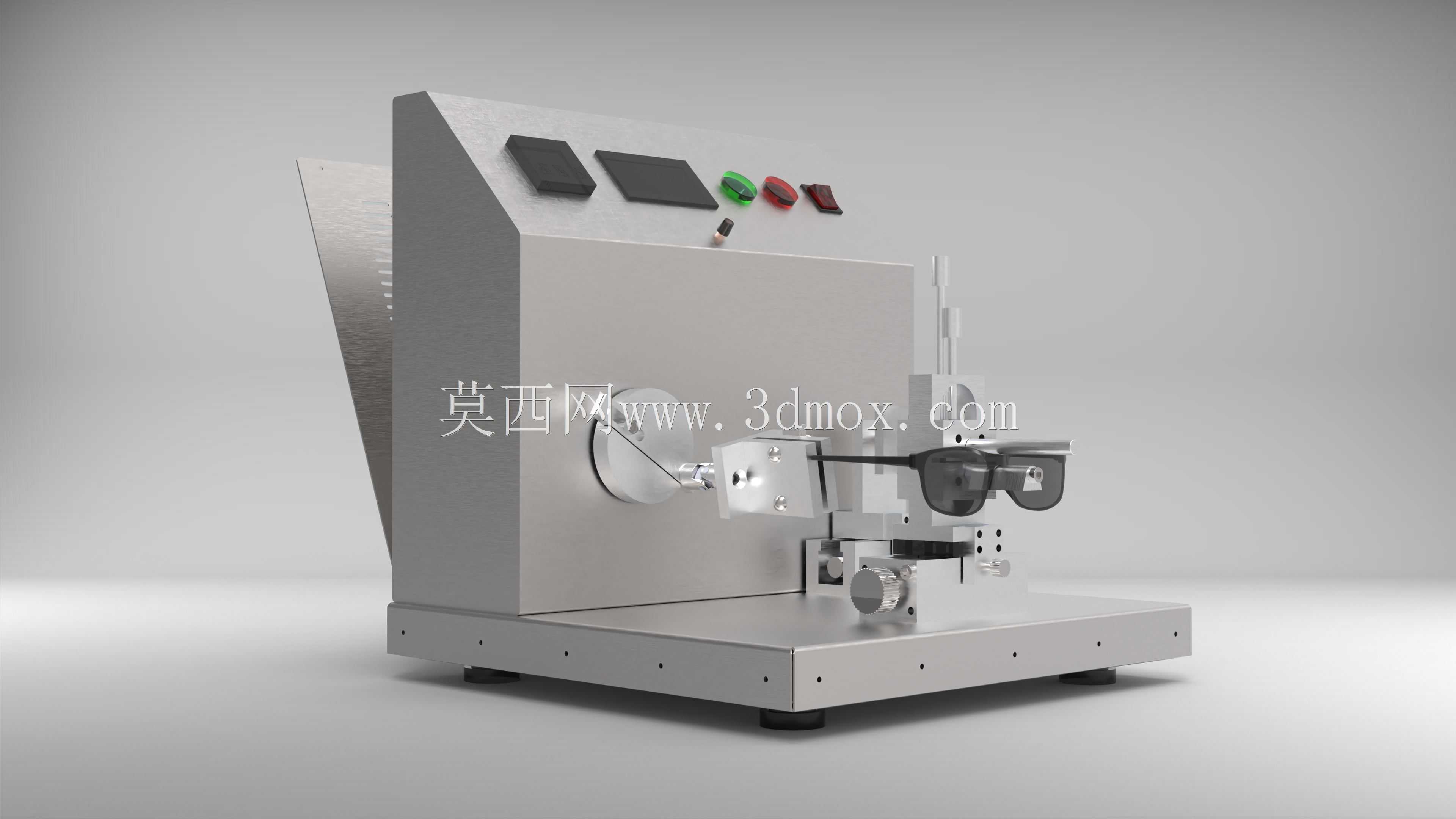

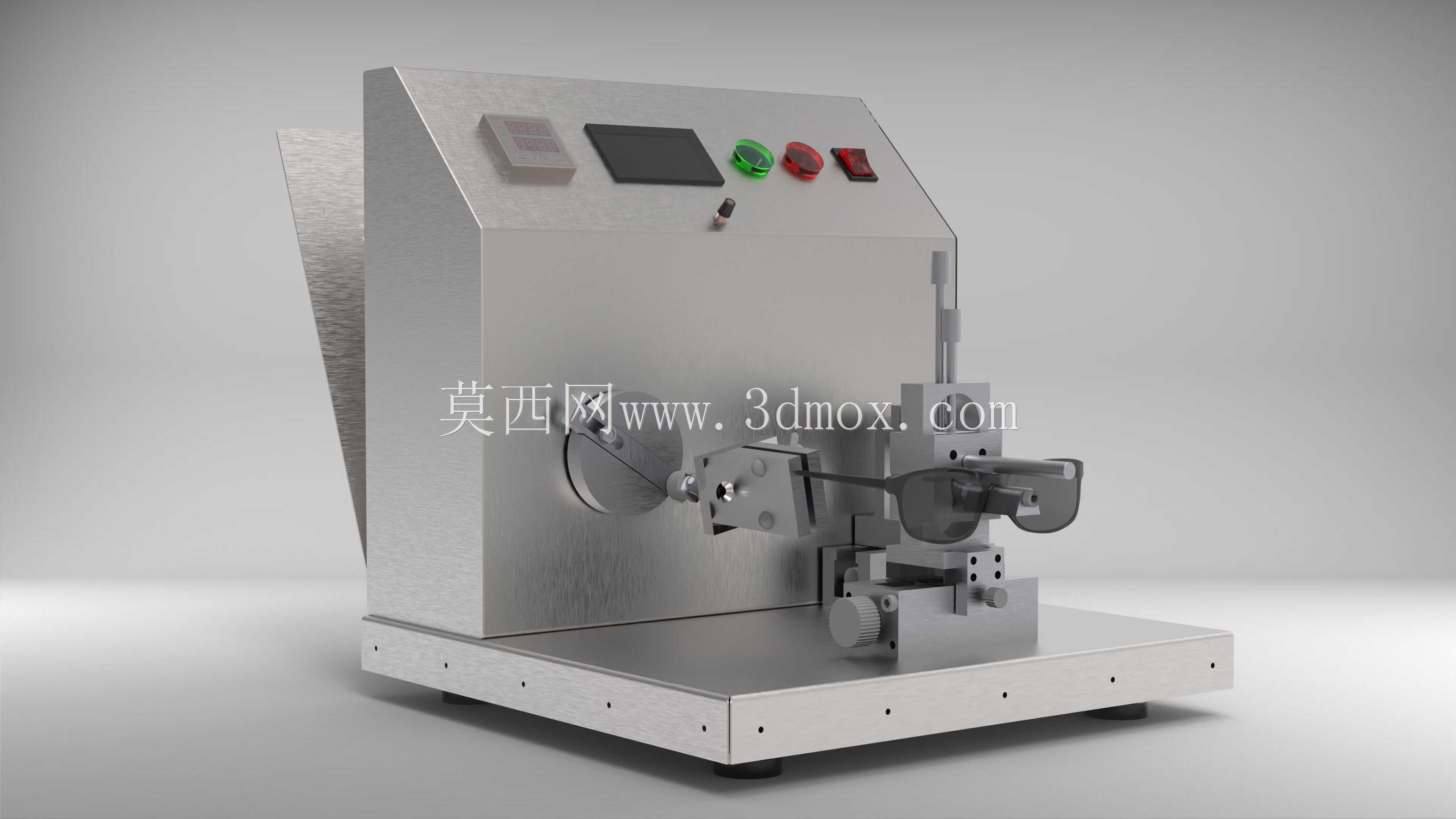

　　在眼镜生产制造的品控环节，镜架的机械耐久性能是直接决定产品佩戴寿命、使用可靠性的核心检测项，这款检测设备正是针对该检测需求开发的专用试验装置，可覆盖金属、板材、TR等各类材质镜架的开合疲劳、夹持力衰减、镜腿弯折耐久等核心检测项目，适配眼镜生产企业质检部门、第三方检测实验室、眼镜研发机构的日常检测场景。从结构设计逻辑来看，设备采用立式一体化台架布局，主体支撑结构采用拉丝不锈钢板材折弯焊接成型，台面为整块不锈钢板加工，底部设置可调式支撑脚，可在不平整的实验台面上调整设备水平度，避免运行过程中出现振动偏移，整体安装边界控制在桌面级设备范畴，无需额外做地基固定，常规实验室工作台即可承载安装。

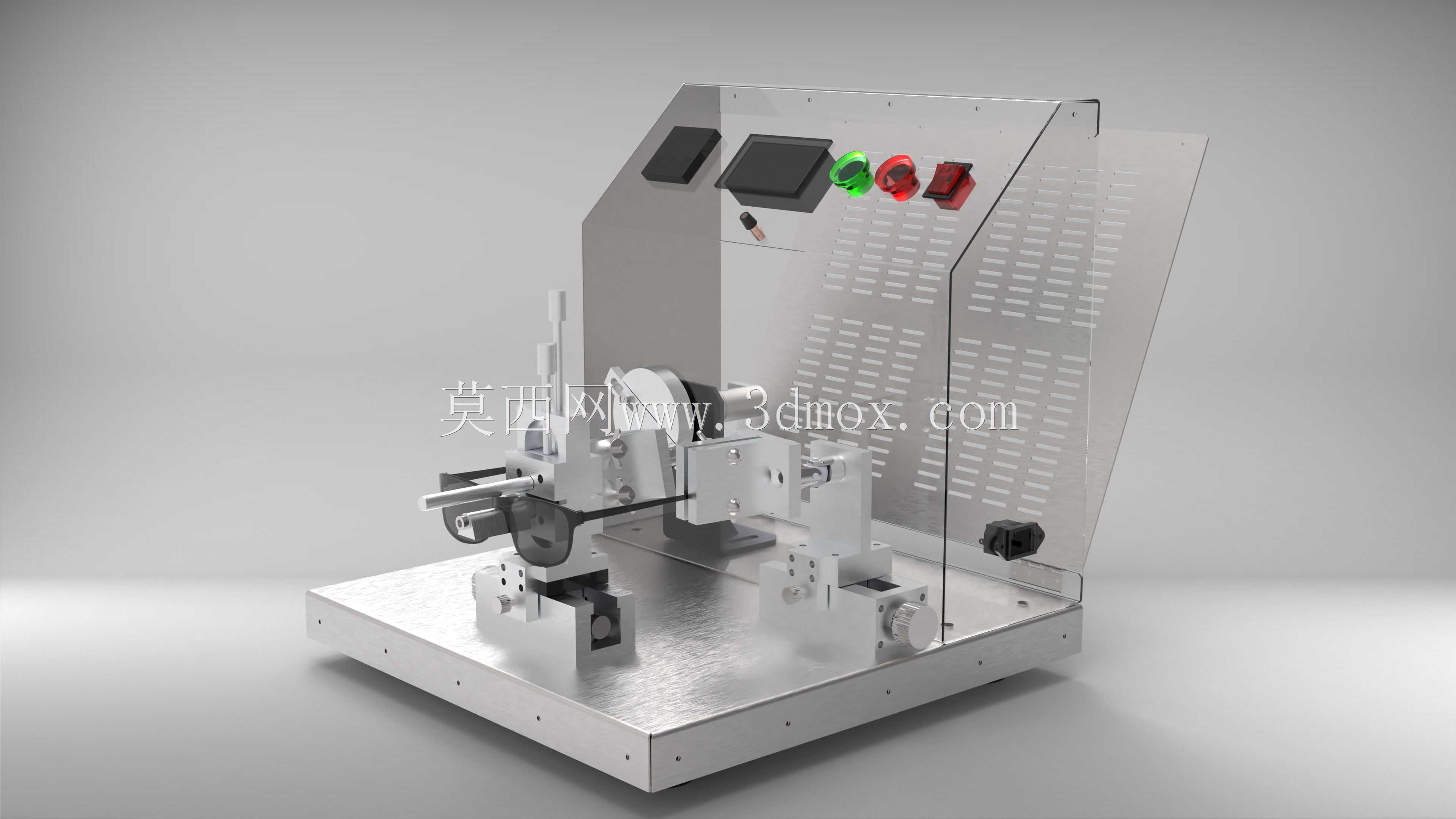

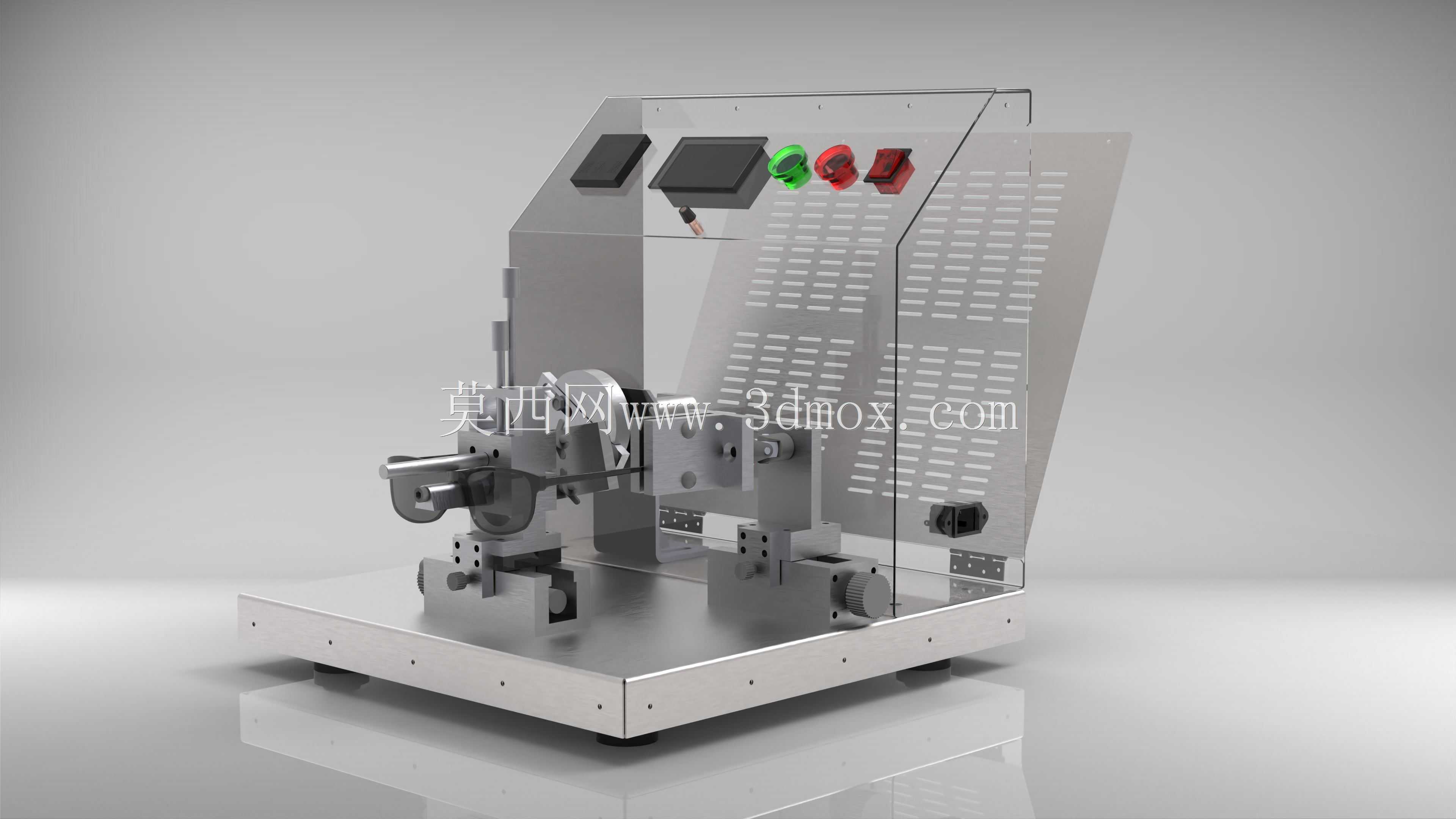

　　设备上部的操控区域集成了触控显示单元、启停控制按钮、急停开关、状态指示灯，所有操控元件均嵌入安装在立板的下沉式安装槽内，避免试验过程中样品意外脱落磕碰损坏操控元件，触控屏可设置试验次数、往复频率、夹持力阈值等参数，实时显示当前试验进度、循环次数、力值变化曲线，试验达到设定次数或样品出现断裂、形变超差时设备自动停机并触发提示。核心试验执行单元布置在台面中部靠前位置，采用模块化夹具设计，可根据不同款式的镜架快速更换适配夹头，装夹时先固定镜架的镜框中梁位置，再将两侧镜腿与往复驱动机构连接，驱动机构采用偏心轮连杆结构，可模拟日常佩戴过程中镜腿的开合、弯折动作，往复行程可根据不同镜架的开合角度需求做无级调整，动作频率覆盖日常佩戴的常规使用频次，还原真实使用场景下的受力状态。

　　设备的驱动组件全部布置在台面下方的封闭腔体内，既可以避免传动部件外露带来的安全隐患，也能降低传动过程中产生的噪音向外传递，腔体侧面开设散热通风格栅，保证长时间连续运行时驱动电机、电控元件的散热需求，不会出现过热保护停机的问题。夹具部分的设计充分考虑了不同规格镜架的装夹兼容性，夹头接触位置采用软质硅胶垫，避免装夹过程中对镜架表面造成压痕、刮伤，影响样品外观判定，中梁固定座的位置可前后、上下调整，适配不同框高、不同鼻梁宽度的镜架装夹，镜腿连接端的夹头可做角度偏转，适配不同镜腿外张角的镜架样品，无需额外制作专用夹具即可覆盖绝大多数常规眼镜款式的检测需求。

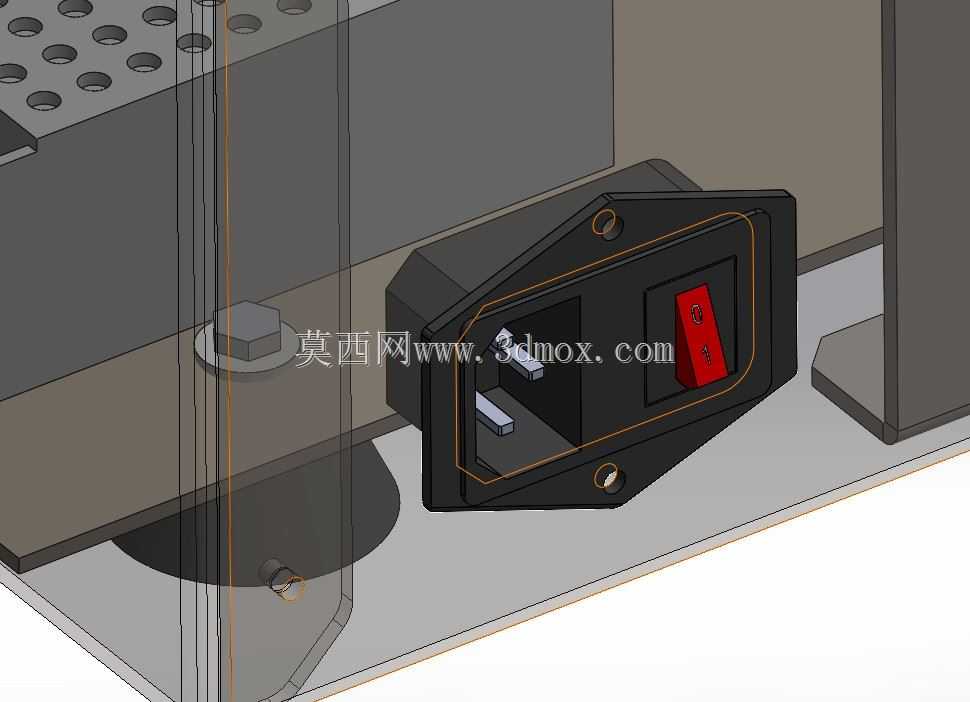

　　从实际使用的角度出发，设备在设计时特意优化了装夹操作的便捷性，所有夹具的锁紧均采用快拆式手柄，无需使用额外工具即可完成样品装夹与拆卸，单个样品的装夹时间可控制在一分钟以内，提升批量检测时的工作效率。设备的力值检测单元集成在镜腿驱动端，可实时采集镜腿开合过程中的夹持力变化数据，当力值衰减超过设定阈值时，即使未达到设定的循环次数，设备也会判定样品失效并停机，记录当前的循环次数，为镜架的材料选型、结构优化提供量化的数据支撑。整机的走线全部采用内部线槽布置，外部无裸露线缆，避免长期使用过程中线缆老化、被样品勾挂带来的安全问题，电控部分设置独立的空开保护，出现过载、短路时可自动切断电源，保护设备核心元件不受损坏。不同于通用型的疲劳试验设备，这款设备的所有结构设计都围绕眼镜架的检测需求做了针对性优化，没有多余的冗余结构，整体占地面积小，操作逻辑简单，检测人员经过简单培训即可独立完成试验操作，不需要掌握复杂的设备编程知识，非常适合眼镜生产企业的一线质检环节使用，也可作为职业院校眼镜设计、质检相关专业的教学试验设备使用。
