双工位臀部触感模拟测试工装结构设计

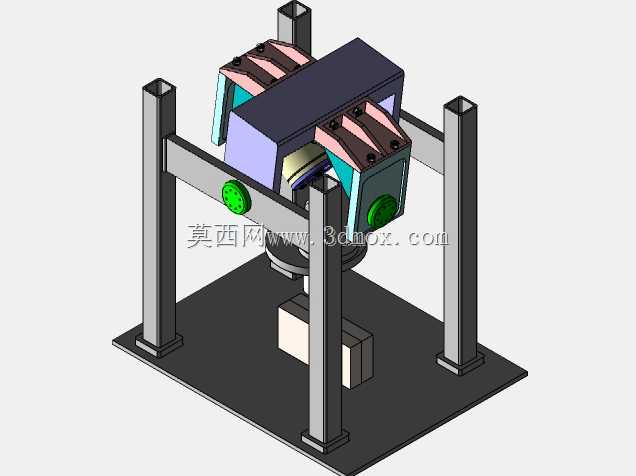

　　这套结构主要面向消费电子、穿戴类产品的人体触感验证场景，在产品研发阶段替代真人完成重复性的接触触感、压力反馈测试，避免人工测试带来的个体差异、疲劳误差，能在实验室环境下复现固定姿态的臀部接触受力状态，为产品的曲面舒适度、结构承压形变、材料触感反馈提供可量化的测试载体。从结构布局来看，整套装置采用四柱式方管焊接机架作为承载基础，底部为整块钢板加工的安装底板，四根竖直方管立柱通过螺栓与底板锁紧，顶部通过横梁连接形成稳定的门型框架，这种框架结构的抗侧倾能力强，在测试过程中不会因为双侧加载产生形变偏移，安装时只需将底板通过膨胀螺栓固定在水平混凝土地面即可，不需要额外做地基处理，整体安装边界控制在800mm见方的区域内，高度方向预留1200mm的操作空间，方便测试人员上下料、调整测试工位参数。

　　中间的核心执行部分采用双工位对称布局，两个模拟接触模块分别布置在旋转承载台的两侧，每个模块都集成了角度调节机构、曲面仿形接触块、压力传导组件，其中曲面仿形块按照人体臀部接触曲面的曲率做了分层设计，外层可以替换不同硬度的硅胶垫层来模拟不同肤质、不同穿着状态下的接触触感，角度调节机构通过侧面的手轮驱动蜗轮蜗杆副实现0-30度的俯仰角度调整，调整到位后自动锁止，不需要额外增加锁紧销结构，能模拟不同坐姿下的接触角度。旋转承载台下方连接回转支撑结构，由底部的减速驱动单元带动，可以实现180度工位切换，当一侧工位完成测试后，旋转台自动转到另一侧工位，测试人员可以在非测试侧完成试样更换，不需要停机等待，有效提升测试节拍。在功能设计上，这套结构没有集成复杂的电控传感元件，预留了标准的传感器安装位，使用方可以根据自身测试需求加装压力传感器、位移传感器、触感采集模块，安装接口全部采用通用的M6螺纹孔，孔位间距按照标准光学平台的孔距设计，方便不同品牌的测试元件快速装夹。两侧的接触模块的加载力通过配重块实现，不需要外接气源或者液压源，加载力调整范围覆盖5kg到30kg，通过增减配重块的数量就能实现不同压力等级的测试，配重块全部收纳在底部的安装仓内，不会外露造成安全隐患。

　　设计过程中优先考虑了结构的易维护性，所有的转动副都采用带密封的标准深沟球轴承，日常维护只需要定期加注润滑脂即可，不需要拆解核心结构；所有的连接螺栓都采用标准内六角圆柱头螺栓，拆装时只需要常规内六角扳手就能完成，不需要特殊工具。接触模块的仿形块采用快拆结构设计，通过侧面的两个锁紧旋钮就能完成更换，不需要拧动多颗螺栓，能快速切换不同曲率的仿形接触面，适配不同类型产品的测试需求。机架的所有外露金属表面都做了喷塑处理，避免长期在实验室环境下生锈腐蚀，底板表面做了磨削加工，平面度控制在0.1mm/m以内，保证安装后的立柱垂直度满足测试精度要求。

　　在安装边界上，整套装置的最大外轮廓尺寸控制在长750mm、宽720mm、高1100mm，底部预留了四个直径18mm的地脚安装孔，孔距为650mm*620mm，适配大多数实验室的标准测试台安装需求，如果不需要固定在地面，也可以在底板下方加装四个可调减震脚杯，直接放置在水平地面上使用，调整脚杯高度就能保证整个机架的水平度，水平度偏差不超过0.2mm/m即可满足测试要求。结构设计时做了充分的动平衡校核，旋转台在工位切换时的转速控制在5r/min，转动过程中不会产生明显的晃动，双侧工位的重量差控制在1kg以内，避免长期偏载造成回转支撑的不均匀磨损。两侧的导向立柱上预留了多组安装孔位，可以根据测试需求额外加装防护挡板、安全光栅等安全配件，防止测试过程中人员误触运动部件。
