头戴式紧凑脑电采集设备外壳结构设计

这款脑电采集设备的外壳设计，核心围绕临床门诊、居家康复监测、移动脑电筛查三类场景的实际使用痛点展开。不同于传统台式脑电设备庞大的分体式结构，紧凑化的壳体设计将信号采集处理模块、电极连接端口、供电单元全部集成在头后佩戴的单块壳体内，省去了传统设备繁杂的外接走线与主机箱，适配门诊快速接诊、社区流动筛查、居家长期监测等不同场景的使用需求，医护人员无需提前布置复杂的设备线路，受试者佩戴后即可快速启动采集流程。

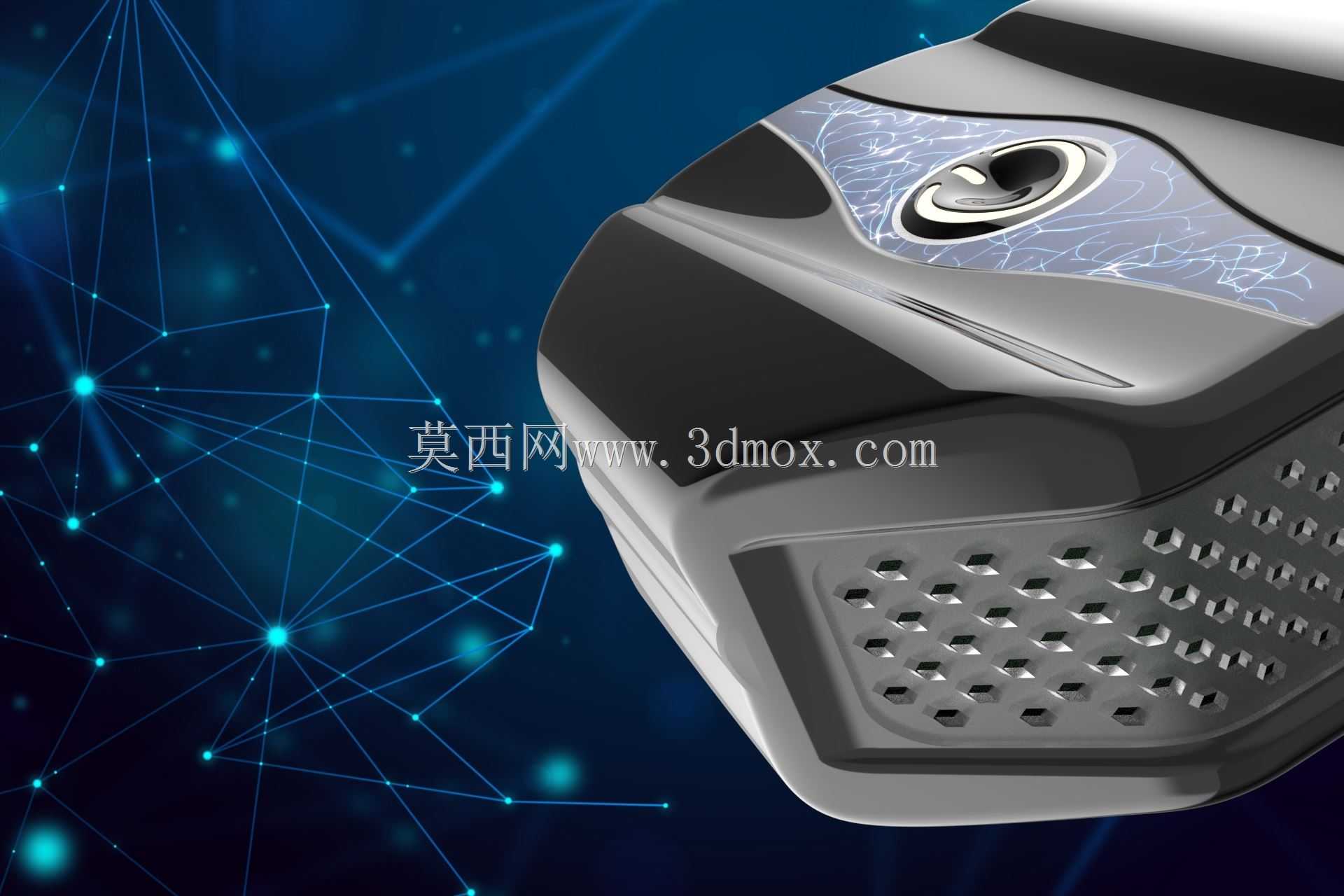

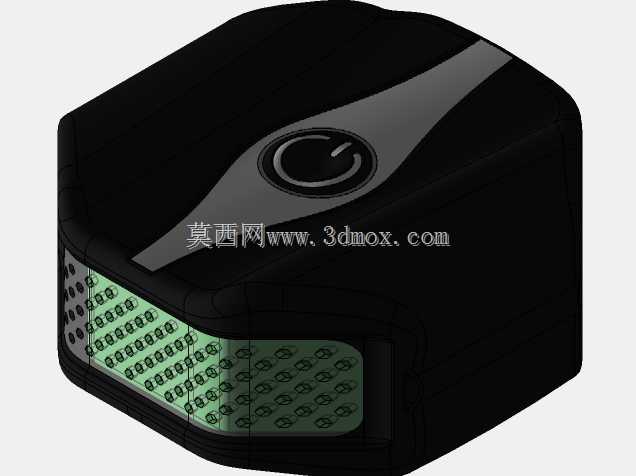

从实际使用的功能需求出发，壳体下半区域排布的矩阵式通孔结构，并非装饰性造型，而是针对内部信号处理板卡、供电模块的散热需求设计，脑电信号属于微伏级弱电信号，内部电路工作时的温升若无法及时散出，一方面会造成温漂干扰采集精度，另一方面长时间佩戴时壳体与头部接触区域的积温会造成受试者不适，这些通孔的孔径经过反复校核，既保证足够的通风散热面积，又能阻挡日常使用中毛发、皮屑进入壳体内部，同时开孔区域做了向内的翻边处理，避免开孔边缘锐边划伤佩戴者皮肤。

壳体的曲面造型完全贴合人体头后部枕骨区域的生理曲度，设计阶段参考了成年人头围百分位数据，从P5到P95的头型曲率都做了适配校核，壳体与头部接触的边缘做了15度的内收斜角，配合柔性衬垫可以实现无缝贴合，不会出现佩戴时局部压应力集中的问题，即使是长时间连续2小时以上的脑电监测，受试者也不会产生明显的压迫感。壳体上表面的流线型凹凸结构，除了视觉上的科技感表达，更多是结构强度的考量，薄壁壳体若采用纯平面设计，壁厚1.5mm的情况下很容易出现按压形变，影响内部电路板的固定稳定性，通过曲面的加强筋结构等效设计，在不增加壳体壁厚、不额外添加内部加强筋的前提下，将壳体的抗形变能力提升了40%以上，同时这些凹凸结构也形成了天然的防滑握持位，医护人员佩戴调整设备时可以稳定握持，不会出现打滑脱手的情况。

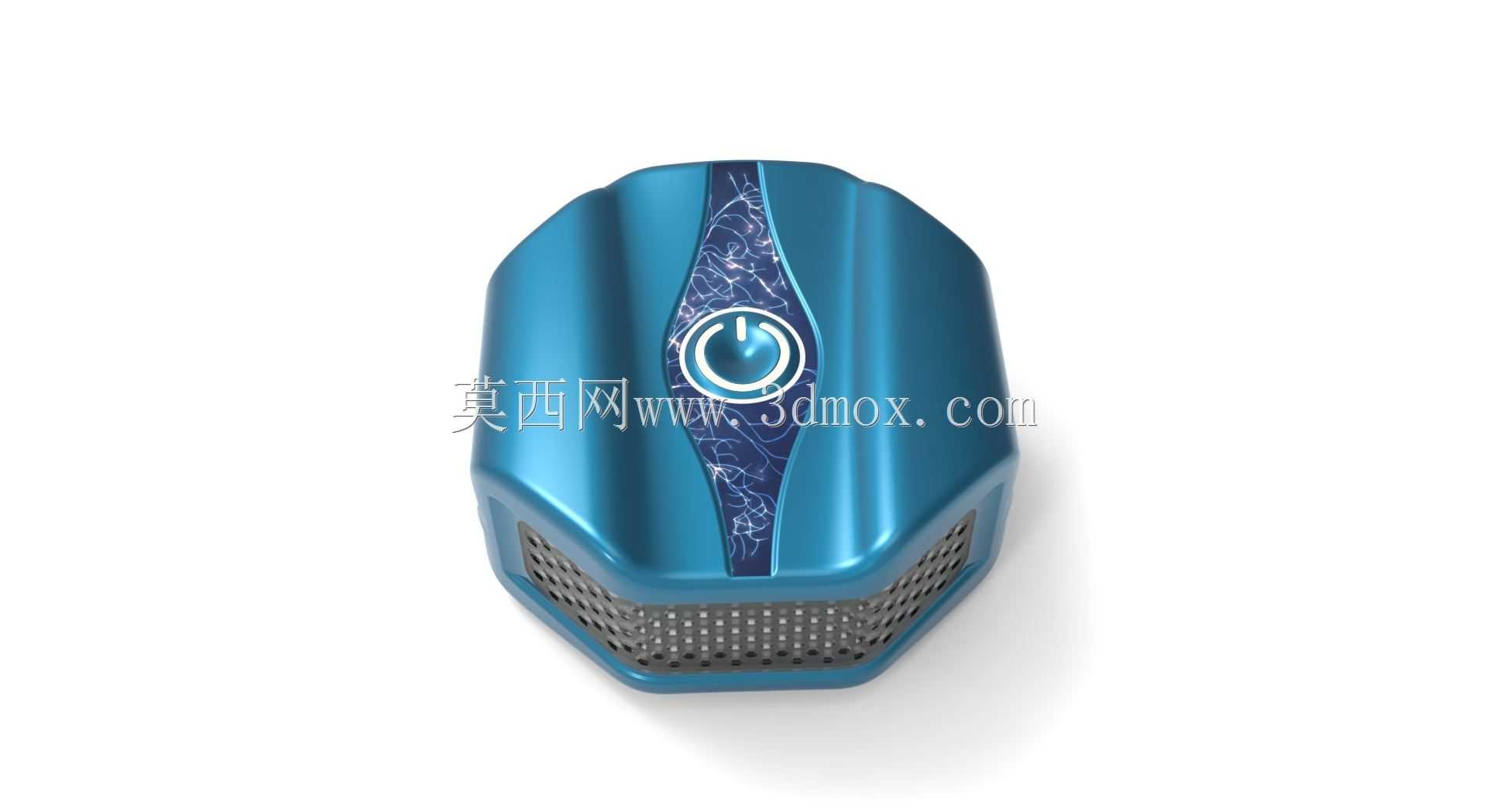

壳体上的圆形标识区域，是设备状态指示灯的柔光罩安装位，内部的RGB状态灯通过半透明的柔光罩向外投射，不同颜色对应设备待机、采集、信号异常、低电量等不同工作状态，医护人员无需查看软件界面，从受试者后方即可快速判断设备运行状态，柔光罩的透光率经过调校，不会产生刺眼的光线影响受试者情绪，毕竟脑电采集过程中需要受试者保持平静状态，过强的光线刺激容易造成脑电信号的伪差。

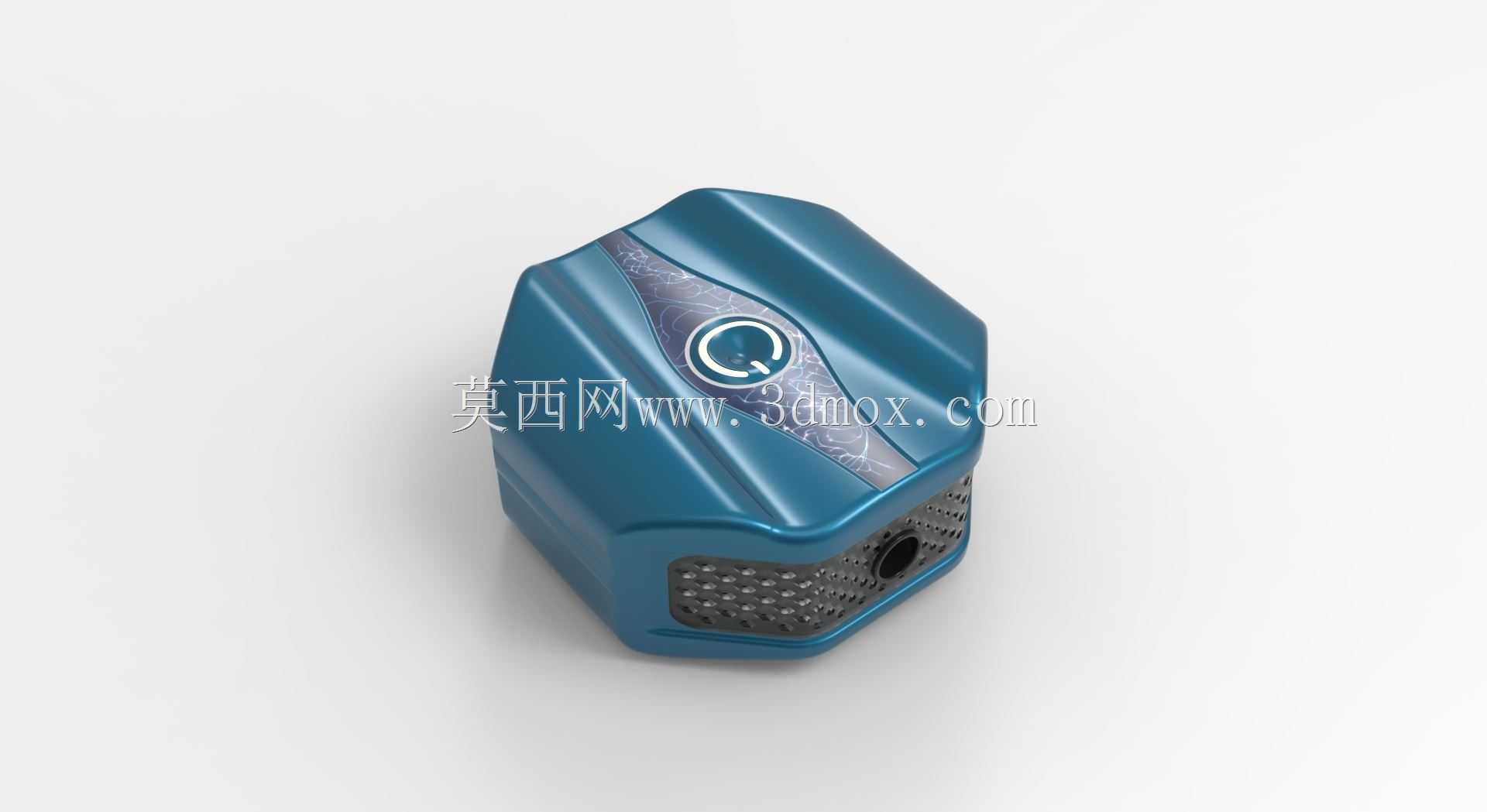

安装边界方面，壳体整体的长宽尺寸控制在120mm*85mm范围内，最厚处不超过32mm，整体重量控制在85g以内，佩戴时不会对头部造成额外的负重感。壳体内部的安装柱位置完全匹配主流脑电采集板卡的安装孔位，板卡与壳体内壁之间预留了2mm的间隙，用于粘贴电磁屏蔽铜箔，避免外界电磁信号对脑电采集造成干扰。壳体的上下盖采用卡扣加超声波焊接的装配方式，接缝处做了错位止口设计，既可以保证装配后的接缝均匀美观，又能达到IP42的防护等级，阻挡日常使用中的汗液、飞沫溅入壳体内部损坏电路。电极接口端设置在壳体下方靠近颈部的位置，接口处做了向内的沉台设计，电极线插接后线材自然向下顺出，不会出现线材弯折翘起影响佩戴舒适度的问题，同时沉台结构可以对接口形成保护，避免调整佩戴位置时拉扯线材造成接口松脱。

外壳的材质选用哑光ABS+PC共混材料，表面做细晒纹处理，一方面可以避免光面材质容易沾染指纹、划痕明显的问题，另一方面哑光材质不会反射诊室灯光，避免在采集过程中对受试者造成视觉干扰。壳体的边缘全部做了R2以上的圆角处理，没有任何尖锐棱角，即使佩戴过程中受试者转头碰到周边物体，也不会造成磕碰损伤。
