20升200巴高压合成空气瓶结构设计

在工业生产、应急救援、潜水作业、医疗辅助等多个场景中，高压储气容器都是不可或缺的核心配套部件，这款20升容积、额定工作压力200巴的合成空气瓶，正是针对中大容量高压储气需求开发的结构方案。从实际应用场景来看，该类气瓶可覆盖正压式空气呼吸器的备用气源、工业气动设备的移动储气单元、狭小空间作业的临时供气源、船舶密闭舱室检修的应急呼吸气源等多个使用场景，相比小容积气瓶，20升的水容积能够在200巴的额定压力下储存更多压缩空气，有效减少单作业周期内的气瓶更换频次，适配长时间连续作业的供气需求。

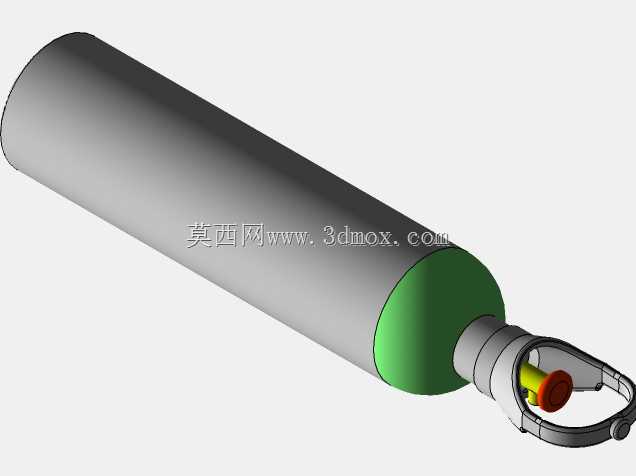

从产品功能特性来看，该气瓶采用圆柱形筒体搭配半球形封头的主体结构，这种结构形式能够让高压状态下的筒壁应力分布更均匀，避免局部应力集中带来的安全隐患，筒体部分采用等壁厚设计，在满足200巴工作压力下的强度要求同时，尽可能控制瓶体自重，提升移动使用时的便携性。瓶头阀组集成了手动截止阀与安全泄压装置，配套的提手结构采用一体化环抱式设计，既能够在搬运过程中对瓶头阀形成有效防护，避免磕碰导致的阀件损坏，也可作为固定绑带的挂载点，方便将气瓶固定在背板、设备机架等安装位置。瓶头部位的颜色标识采用行业通用的色标区分方式，绿色端盖对应合成空气介质，能够让现场作业人员快速识别气瓶内储存介质类型，避免介质混装引发的安全事故。

在设计思路层面，这款气瓶的建模过程完全遵循压力容器设计的相关规范要求，首先根据额定工作压力、容积参数计算筒体的理论壁厚，结合材料的许用应力、腐蚀裕量确定最终的筒体壁厚参数，建模时优先采用旋转凸台的方式生成筒体与封头的基础特征，保证整体结构的同轴度，避免因形位公差问题导致后续应力仿真出现异常结果。瓶头与筒体的连接部位采用过渡圆弧结构，消除直角连接带来的应力集中点，阀组安装接口采用标准锥管螺纹设计，保证连接部位的密封性能，同时匹配行业通用的瓶头阀配件，降低后期维护的配件替换成本。提手部分的建模充分考虑人机工程学要求，握持部位的弧度贴合手掌自然弯曲形态，边缘做倒圆角处理，避免搬运过程中划伤手部，提手与瓶阀座的连接采用加强筋结构，提升连接部位的结构强度，避免满瓶状态下提手受力变形。

从外形尺寸与安装边界来看，该气瓶的筒体直径经过优化设计，既能够保证20升的有效容积，也能够适配市面上主流的空气呼吸器背板固定箍尺寸，整体长度控制在单人可背负的合理范围内，不会出现过长导致行动受限的问题。安装固定时，瓶体中部可通过两道不锈钢抱箍与安装机架固定，抱箍与瓶体接触部位可加装橡胶减震垫，减少移动过程中震动对瓶体的磨损。瓶头阀的操作空间预留充足，在安装固定后仍可方便地手动开关阀门、连接供气软管，不会出现操作空间不足导致的阀门开关困难问题。瓶底部分采用平底结构设计，可直立放置在平整地面上，无需额外配套底座即可实现临时直立存放，方便现场作业时的临时放置需求。

在结构细节处理上，瓶体内壁做光滑过渡处理，没有突兀的凸起或凹槽，减少内部压缩空气流动时的阻力，也方便定期对瓶内进行清洁与检验。瓶头阀的泄压口方向做了定向设计，泄压时排出的高压气体不会直接朝向操作人员位置，提升使用过程中的安全性。所有外露的金属部件边缘都做了倒钝处理，没有尖锐的毛刺或棱角，避免在搬运、安装过程中造成人员划伤。整个模型的建模过程严格按照实际加工工艺逻辑搭建特征，每一处结构都对应实际生产中的加工工序，不存在无法加工的工艺死角，可直接用于后续的工程图输出、应力仿真分析、样机试制等环节，为同类高压储气容器的设计提供可参考的结构方案。
