带折叠置物托盘的腋拐结构设计

这款带折叠置物托盘的腋拐，核心面向下肢行动障碍人群的日常出行场景设计，解决传统腋拐使用时使用者无法腾出手携带小件随身物品的痛点。日常使用场景中，拄拐者往往需要单手或双手握持拐身保持平衡，常规的随身物品比如水杯、手机、门禁卡、小份药品没有合适的放置位置，要么需要额外挎包增加负重，要么手持物品影响扶拐的稳定性，存在摔倒风险，这款结构正是针对这一实际使用痛点做的优化设计。

从功能特性来看，主体腋拐部分沿用常规医用腋拐的受力结构，腋托位置做了贴合腋下轮廓的弧形处理，接触边缘做圆角过渡，避免长时间拄拐时对腋下血管、神经造成压迫，中间的手握持把位置做了防滑纹理处理，握持直径适配大多数成年人的手掌抓握尺寸，拐身主体采用分段式伸缩结构，可以根据使用者的身高调整整体长度，适配不同身高人群的使用需求，底部的防滑脚垫采用耐磨橡胶材质，接触地面的端面做了防滑纹路设计，在瓷砖、沥青、水泥等不同路面都能提供足够的摩擦力，防止打滑。

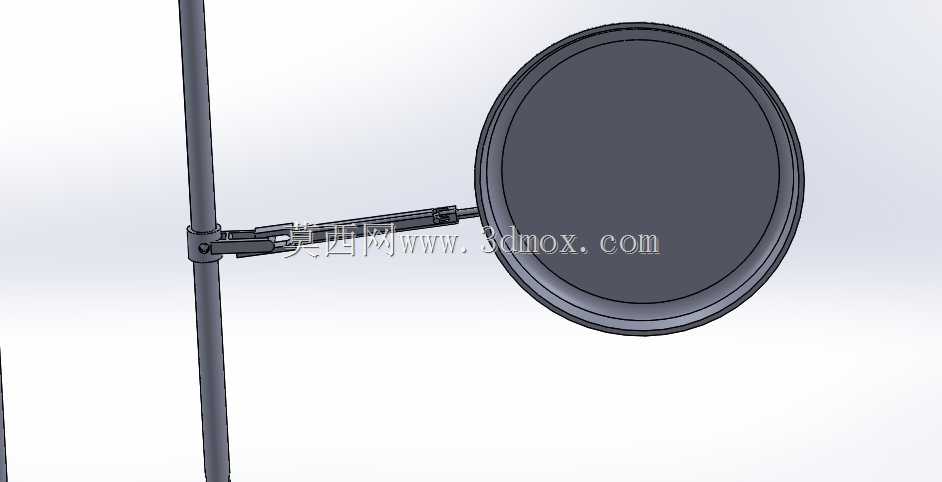

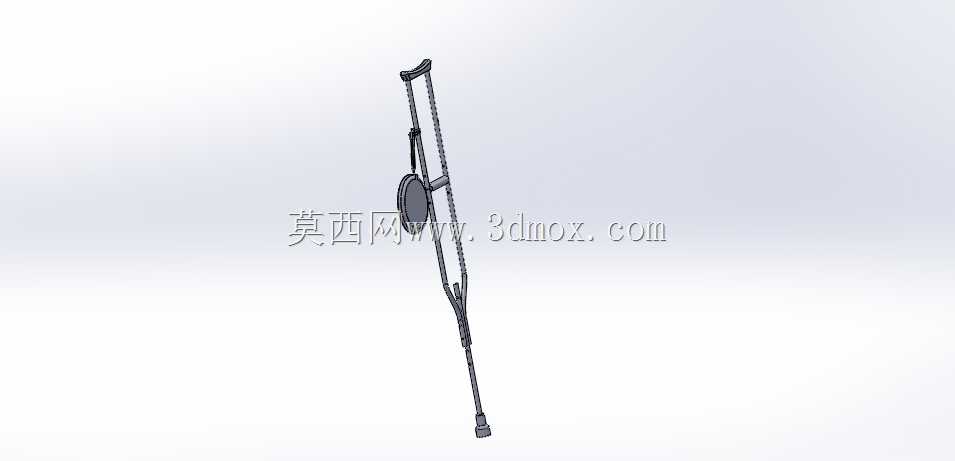

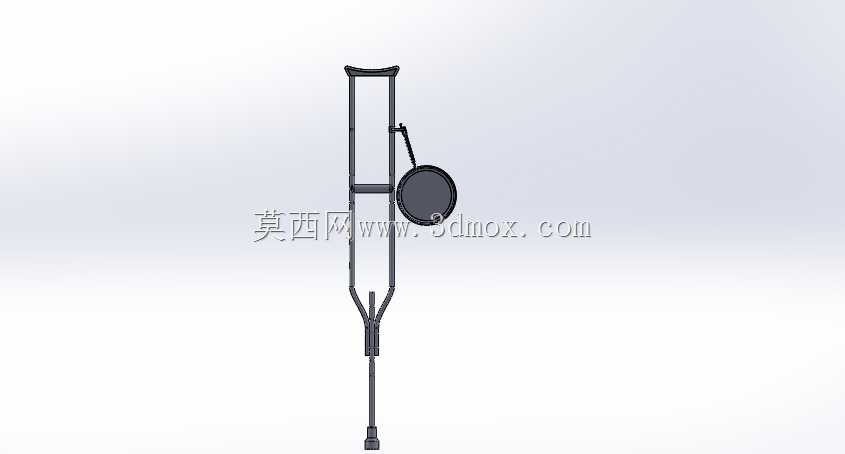

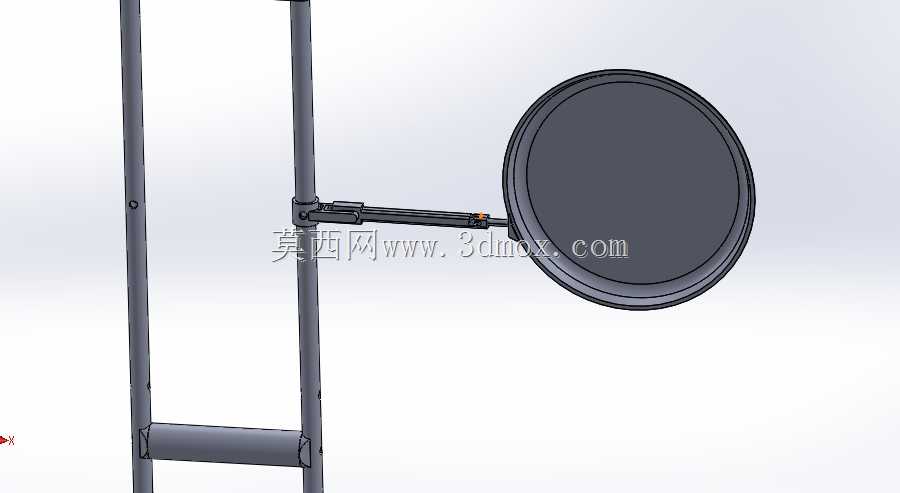

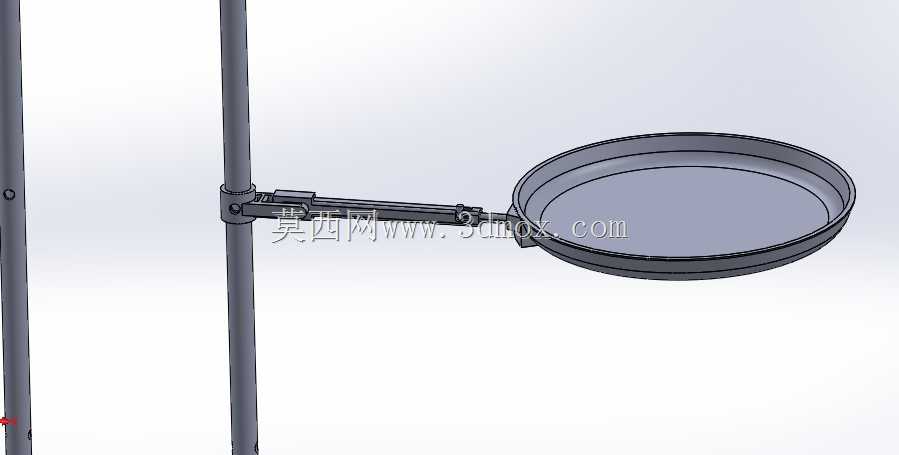

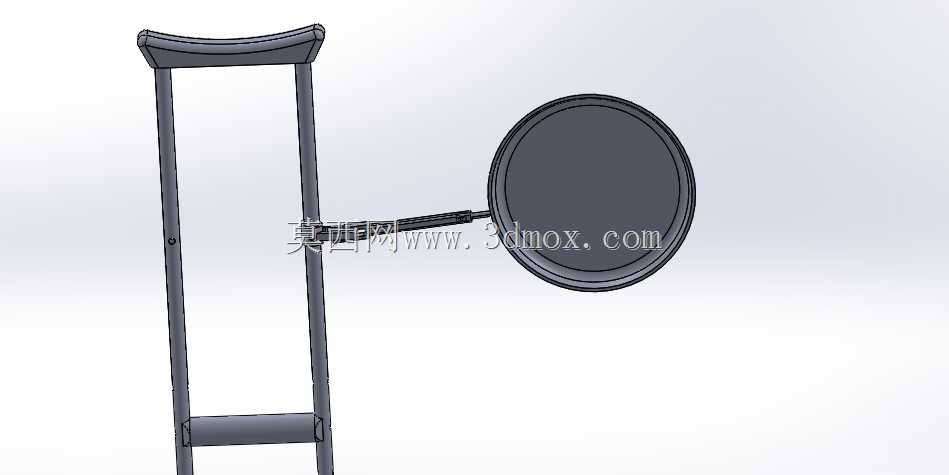

附加的折叠托盘是这款结构的核心设计点，托盘通过铰接结构连接在拐身手握把下方的位置，不需要使用时可以向上翻转贴合在拐身侧面，不会额外占用横向空间，不影响拐的正常收纳和日常行走时的摆臂动作；需要放置物品时，将托盘向下翻转至水平位置，铰接位置的限位结构会自动锁止，保持托盘的水平状态，托盘边缘做了一圈凸起的挡边，防止放置的物品滑落，托盘尺寸刚好可以容纳常规尺寸的水杯、手机或者小份物件，承重可以满足日常小件物品的放置需求，不需要使用者额外腾出手持物，大幅提升出行的便利性。

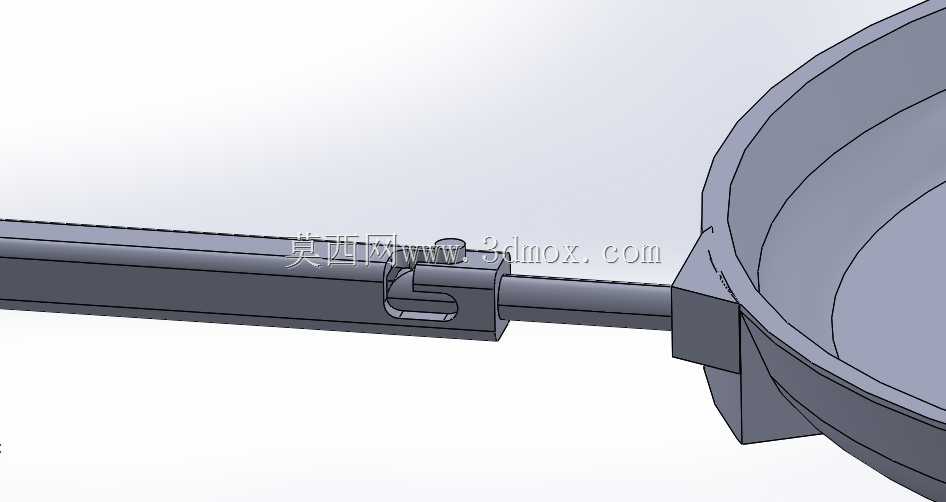

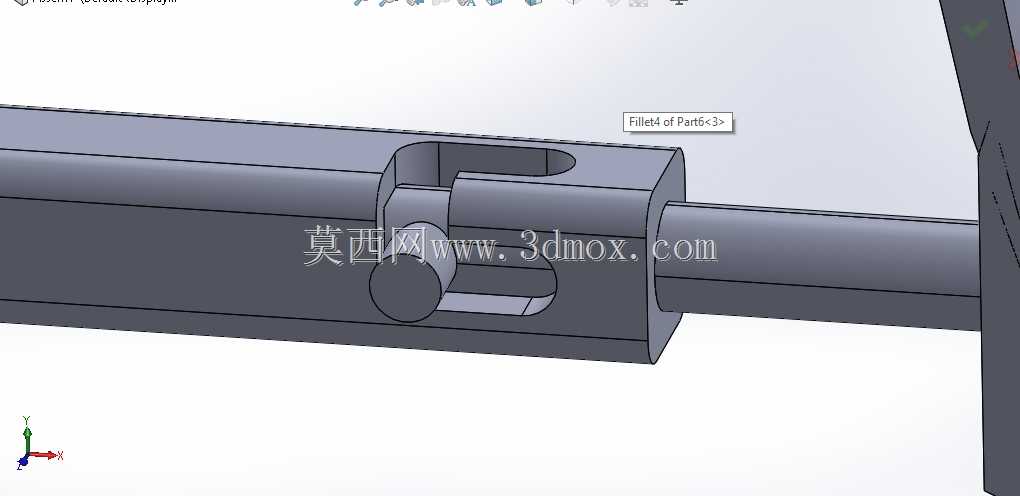

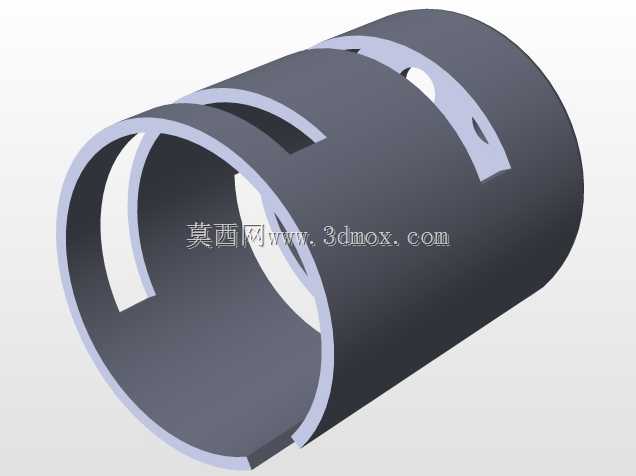

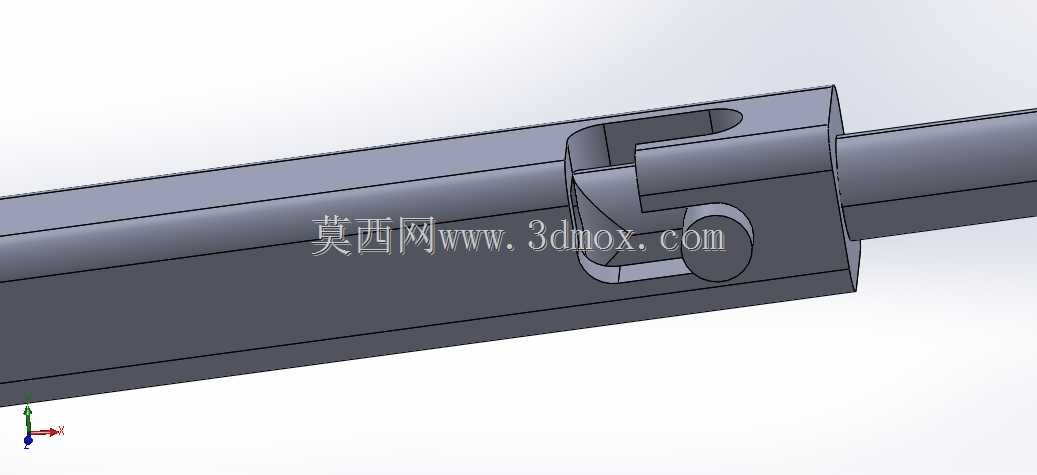

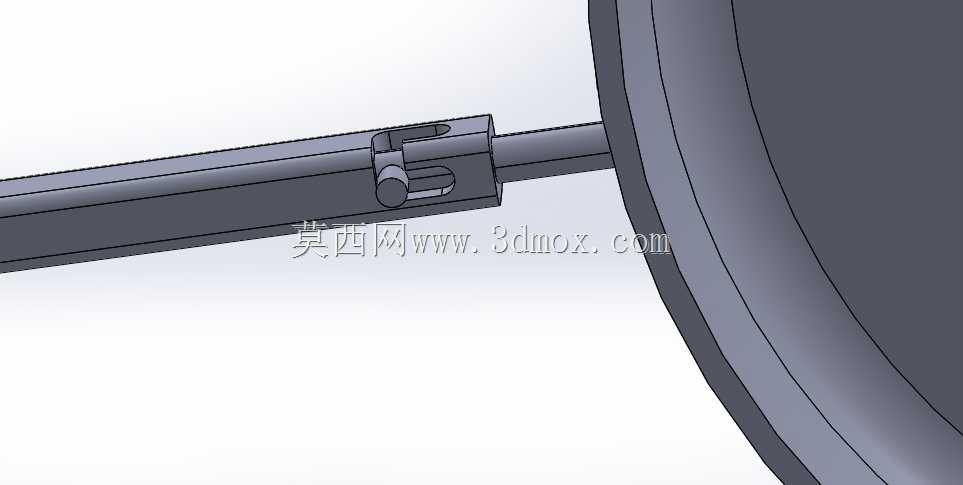

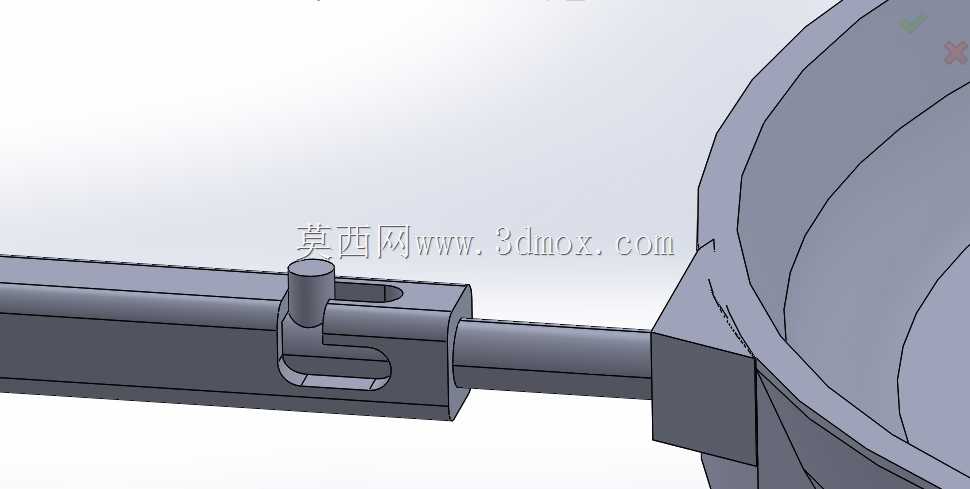

设计思路上，整个结构优先保证拐身本身的受力强度，托盘的连接位置选择在拐身受力较小的中段，铰接座通过抱箍结构固定在拐身管材上，不需要对原有拐身的主体管材做打孔等破坏强度的加工，既可以适配现有常规腋拐的改装，也可以在新品生产时直接集成，铰接位置的转轴采用阻尼加限位的双重结构，翻转时的阻尼感可以避免托盘在行走过程中因为震动自行下落，水平位置的硬限位可以保证放置物品时托盘不会向下翻转，保证置物的稳定性。

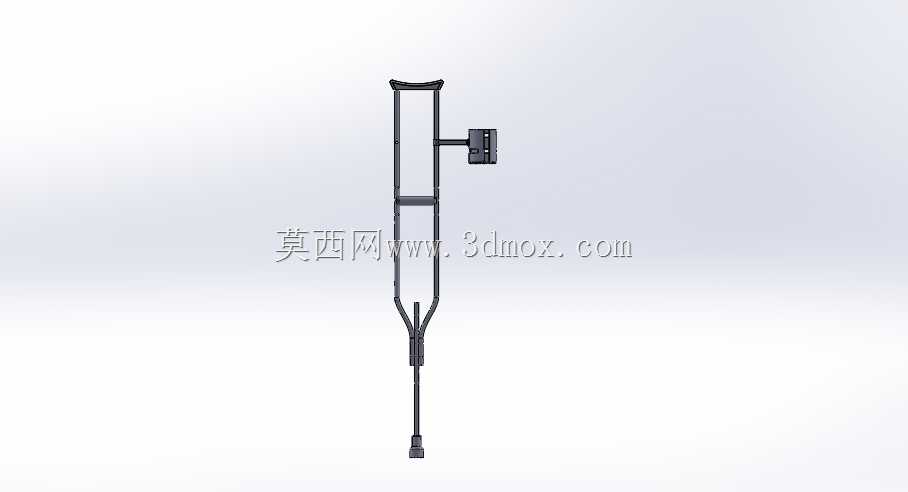

从安装边界和尺寸来看，折叠状态下，整个拐的横向尺寸和常规腋拐基本一致，不会额外增加收纳所需的空间，常规的拐杖收纳袋、门廊放置位都可以正常容纳；展开托盘后，托盘向外伸出的长度控制在20厘米以内，正常行走时托盘位置在使用者腰侧，不会碰到腿部影响迈步动作，也不会在经过狭窄通道时造成额外的剐蹭。拐身的管材采用常规的薄壁金属圆管，整体重量和普通腋拐相差不大，不会给使用者增加额外的负重负担，托盘采用轻质高强度的工程塑料材质，自重轻同时有足够的结构强度，放置日常物品不会出现变形断裂的问题。

实际使用中，这款结构既可以作为术后康复期患者的临时助行辅具，也适合长期需要拄拐出行的人群日常使用，折叠结构的设计没有破坏原有腋拐的助行功能，只是在其基础上增加了实用的置物功能，结构简单可靠，生产加工成本较低，不需要复杂的模具和加工工艺就可以实现量产，相比传统腋拐的实用性有明显提升。
