适配CNC铣床的三丰指示器安装支架结构

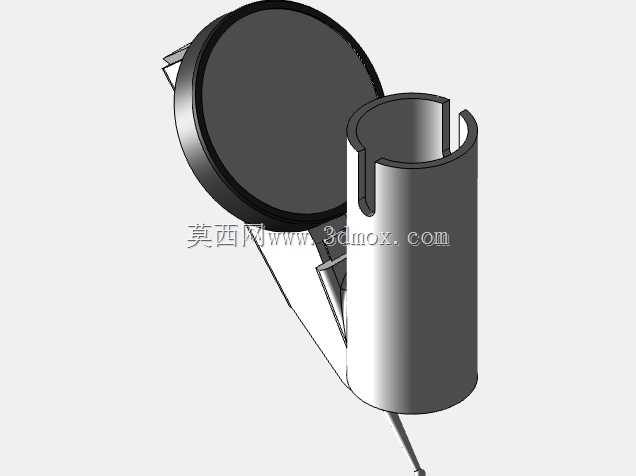

　　在常规数控铣床的日常加工调校环节，操作人员经常需要在不拆卸原有主轴工装的前提下完成主轴孔中心的找正作业，传统找正方式往往需要拆除主轴上已装夹的刀具或螺母，反复拆装不仅耗费辅助工时，还可能引入重复装夹带来的定位误差，这款安装支架正是针对这一现场痛点设计的专用工装。从结构组成来看，整个支架分为两个核心功能段，一端是适配三丰倾斜指示器的圆形安装基座，基座端面做了贴合指示器背部的平面处理，边缘设置了卡扣式限位结构，安装时无需额外螺丝紧固，直接将指示器卡入基座即可完成固定，能避免指示器在找正过程中出现偏移、晃动，保证读数的稳定性。另一端是带轴向开口的圆柱套筒结构，套筒的内径尺寸严格匹配ER11螺母的外径公差，开口槽的宽度经过反复校核，既可以借助材料的微量弹性变形卡在ER11螺母的外侧，又不会因为开口过大导致套筒安装后出现径向窜动，套筒侧壁还预留了与螺母卡槽对位的定位凸点，安装时对准ER11螺母侧面的锁紧槽推入，就能完成支架与主轴端螺母的快速连接，全程不需要额外的紧固件，拆装耗时不超过十秒。设计阶段特意将支架的整体悬臂长度做了优化控制，在保证指示器测头能够触碰到工作台基准块、工件定位面的前提下，尽可能缩短悬臂的伸出距离，以此减少支架自身的形变带来的测量误差，套筒与安装基座之间的连接臂采用了变截面的结构设计，靠近套筒的位置截面厚度更大，靠近指示器基座的位置做了轻量化的减薄处理，既保证了整体结构的刚性，又不会因为重量过大导致ER11螺母承受额外的偏载，影响主轴的动平衡性能。实际使用时，不需要拆除铣床主轴上已经安装好的ER11螺母，直接将套筒卡合在螺母外侧，再把三丰倾斜指示器固定在圆形基座上，通过移动工作台或者主轴的位置，就能借助指示器的读数快速定位主轴的孔中心位置，整个找正过程不需要拆解原有主轴工装，能大幅缩短单件工件加工前的准备时间，尤其适合小批量多品种的加工场景，这类场景下工件切换频繁，每次换件都需要重新确认主轴与工件基准的相对位置，传统拆装找正的方式每次需要耗费五到八分钟，使用这款支架后，找正时间可以压缩到一分钟以内，同时还能避免反复拆装ER11螺母带来的螺纹磨损、锁紧力衰减等问题。从安装边界来看，套筒的外径尺寸控制在合理范围内，安装后不会和主轴周边的防尘罩、冷却管路发生干涉，连接臂的倾斜角度经过多次现场调试，指示器安装完成后，表盘的朝向刚好正对操作人员的站立观察位置，不需要歪头或者调整身体角度就能清晰读取表盘数值，能降低长时间找正作业的视觉疲劳。支架的打印成型精度要求控制在0.4毫米的喷嘴打印精度范围内，采用PETG材料打印即可满足使用强度要求，PETG材料的韧性足够，套筒部位的弹性卡合结构反复拆装不会出现脆断问题，同时材料的线膨胀系数较低，车间常规温度变化下不会出现明显的尺寸形变，能保证找正精度的稳定性。不同于通用型的磁力表座，这款支架直接依托主轴端的ER11螺母作为定位基准，不存在磁力表座吸附不牢、表架臂长过大导致的形变偏移问题，找正的重复定位精度可以控制在0.01毫米以内，完全满足常规数控铣削加工的定位精度要求。在结构细节处理上，所有的棱边都做了圆角过渡，没有尖锐的毛刺棱角，安装过程中不会划伤操作人员的手部，也不会刮碰到指示器的外壳表面，套筒开口的端部做了导向倒角，对准ER11螺母推入时不需要反复对位，能实现盲操作快速安装。考虑到车间现场可能存在切削液飞溅的情况，支架的表面没有设置容易积存切削液和切屑的凹槽结构，日常清理只需要用压缩空气吹净即可，不会因为切屑嵌入缝隙导致安装卡滞。
