储罐快开式顶部检修人孔结构

在常压储液罐体、户外大型储水设施的运维体系里，顶部人孔是运维人员进入罐体内部开展清淤、焊缝检测、内壁防腐修复、附件更换作业的唯一通道，这套快开式人孔结构的设计，完全围绕户外露天使用场景的实际痛点展开。不同于侧装式人孔需要承受罐内液体的侧向静压力，顶部安装的人孔主要承担密封防雨、防杂物坠落、承受运维人员踩踏荷载、快速启闭的功能，设计时首先要匹配罐体顶部的安装开孔边界，常规适配的开孔直径在500-600mm区间，刚好满足单人携带工具进出的通行需求，人孔底座与罐体顶部的连接采用满焊结构，焊接处需要做圆滑过渡处理，避免应力集中，同时底座上加工有密封槽，内嵌耐老化橡胶密封圈，当盖板压紧时，密封圈的压缩量控制在25%-30%，既能保证雨天不渗漏水，又不会因为压缩量过大导致密封圈过早老化失效。

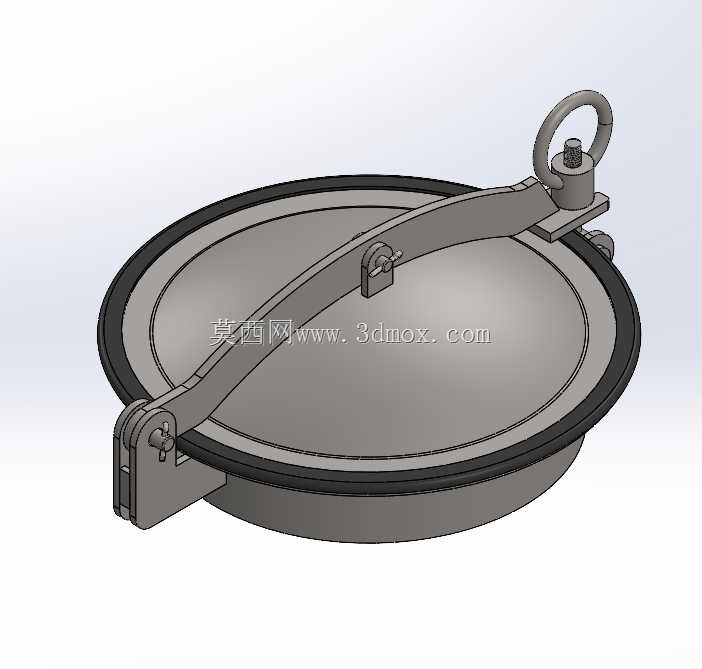

这套结构的压紧机构采用单臂旋转压紧式设计，区别于传统多螺栓紧固的人孔需要逐个松紧螺栓，快开结构只需要操作端部的锁紧螺母，就能实现整个盖板的压紧与释放，压臂的旋转支点设置在底座侧边，当锁紧装置松开后，整个盖板可以绕支点旋转180度，完全让开人孔通道，不会在人员进出时形成磕碰阻碍。压臂的截面采用变厚度设计，支点位置厚度最大，向锁紧端逐渐过渡，在保证压紧刚度的前提下尽可能降低整体重量，单人就能完成启闭操作，不需要额外借助吊装工具。盖板上设置的吊环结构，一方面是在盖板装配时可以作为起吊点，方便现场安装对位，另一方面在日常巡检时，可以通过吊环挂设安全警示标识，或者临时挂接运维工具。

密封结构的设计充分考虑户外温差变化的影响，密封圈采用梯形截面设计，嵌入底座的密封槽后不会因为温度变化出现脱落移位，盖板边缘设置有向下的翻边结构，翻边刚好罩住底座的外圈，即使遇到暴雨天气，雨水会顺着翻边流到罐体顶面，不会渗入密封面内侧。锁紧端的压紧螺母采用手拧式带防滑棱的结构，不需要扳手就能实现足够的压紧力，螺母下方设置有球面垫圈，即使压臂存在微小的加工角度误差，球面垫圈也能自动调心，保证压紧力均匀作用在整个密封面上，不会出现局部压不实导致的渗漏问题。

安装边界的设计上，人孔底座的高度高出罐体顶面100mm左右，这个高度刚好可以避免罐体顶面的积水顺着开孔流入罐内，同时底座与罐体焊接的位置预留有15mm的焊接坡口，现场安装时可以保证焊脚高度满足强度要求，不需要额外做补强处理。盖板的踩踏承载力按照1.5kN的集中荷载设计，完全满足运维人员站立操作的强度要求，压臂与盖板的连接位置采用铰接结构，在压紧过程中盖板可以自适应微调角度，保证整个密封面均匀贴合，不会因为加工误差导致局部间隙过大。

从实际使用场景来看，这类人孔广泛应用在户外储水罐、污水处理调节罐、小型储液槽的顶部，相比螺栓紧固的人孔，启闭效率提升80%以上，日常巡检时不需要携带大量工具就能快速打开检查罐内情况，关闭时也能快速实现可靠密封。结构上所有铰接位置都设置有自润滑衬套，长期户外使用不会出现锈蚀卡滞的问题，即使在南方高湿度、高盐雾的环境下，铰接点的活动阻力也不会出现明显上升。整个结构没有易损的复杂零件，除了密封圈需要每3-5年更换一次，其余金属件只要做好表面防腐处理，使用寿命可以和罐体保持一致。在三维建模过程中，所有铰接位置的配合间隙都按照实际装配公差设置，旋转过程中不会出现干涉，密封面的平面度公差控制在0.5mm以内，完全满足实际加工的精度要求，不需要二次调整就能直接用于生产加工。
