家用持续气道正压通气设备外观结构

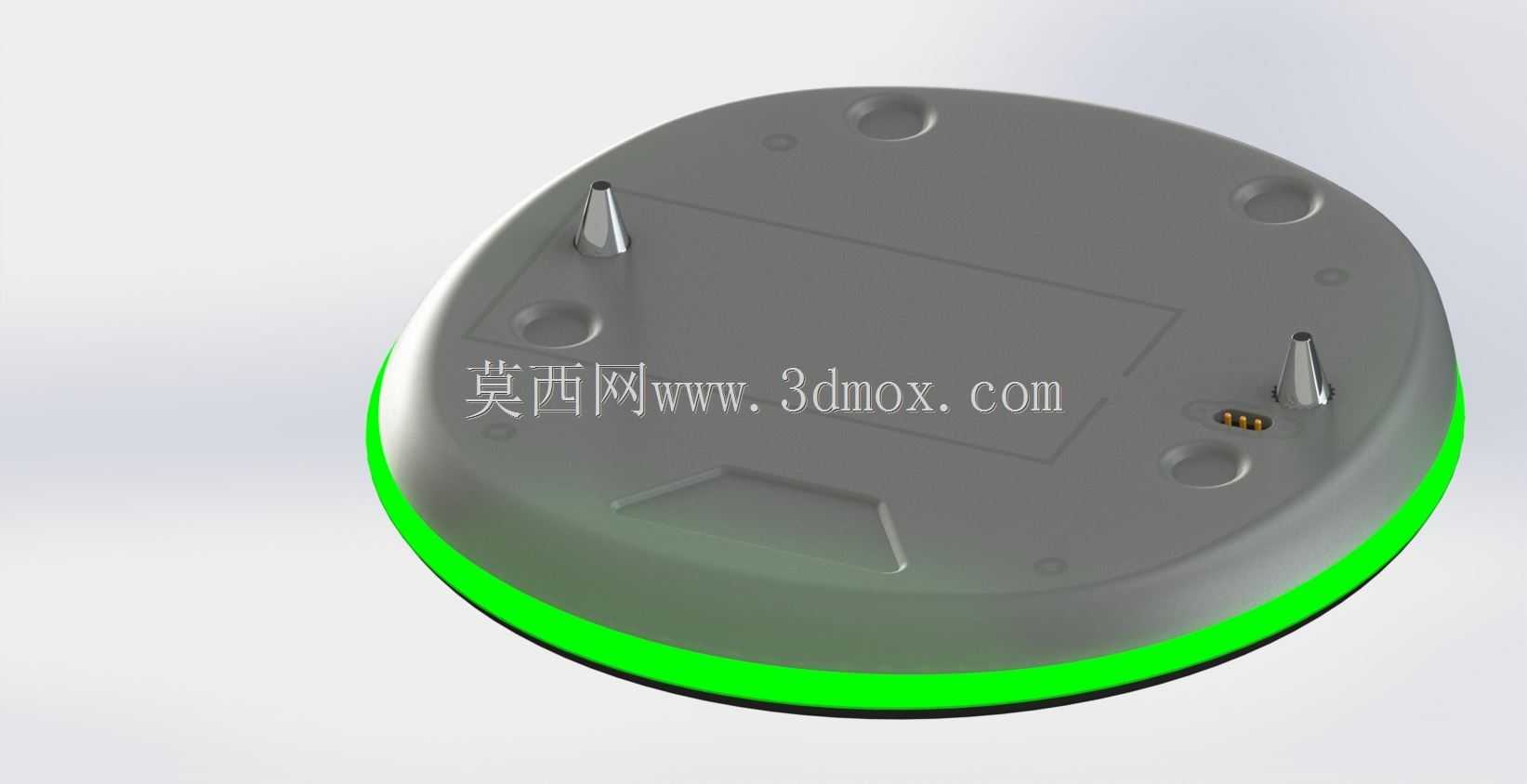

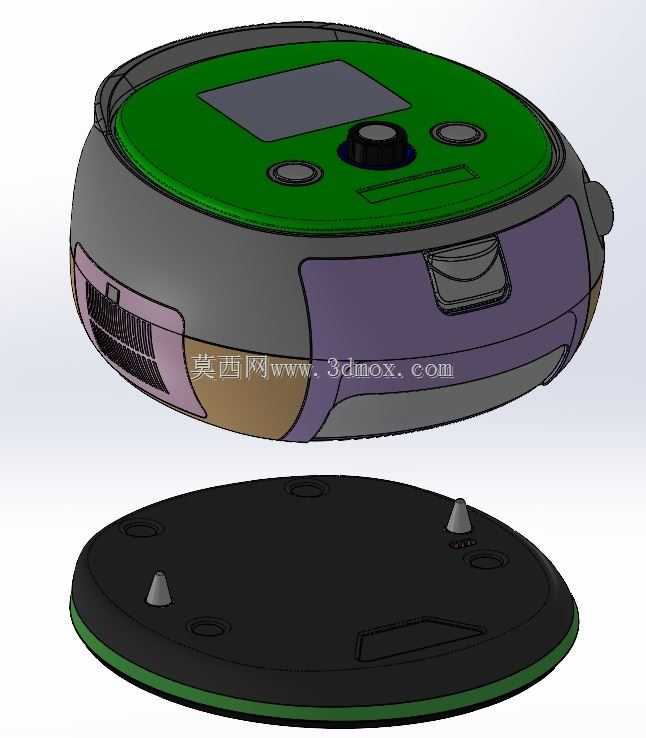

这款设备主要面向家庭睡眠呼吸干预场景设计，核心作用是为存在睡眠呼吸暂停、低通气症状的用户提供持续的正压气流支撑，维持上气道开放状态，避免睡眠过程中气道塌陷引发的血氧下降、睡眠中断问题。设备整体采用圆润矮胖的椭圆柱造型，底部设置环形防滑底座，放置在床头柜等平面时不会轻易移位，底座边缘预留的环形灯带可直观反馈设备运行状态，用户在夜间无需起身查看屏幕，通过灯带颜色就能判断设备是否正常工作、压力值是否处于预设区间。

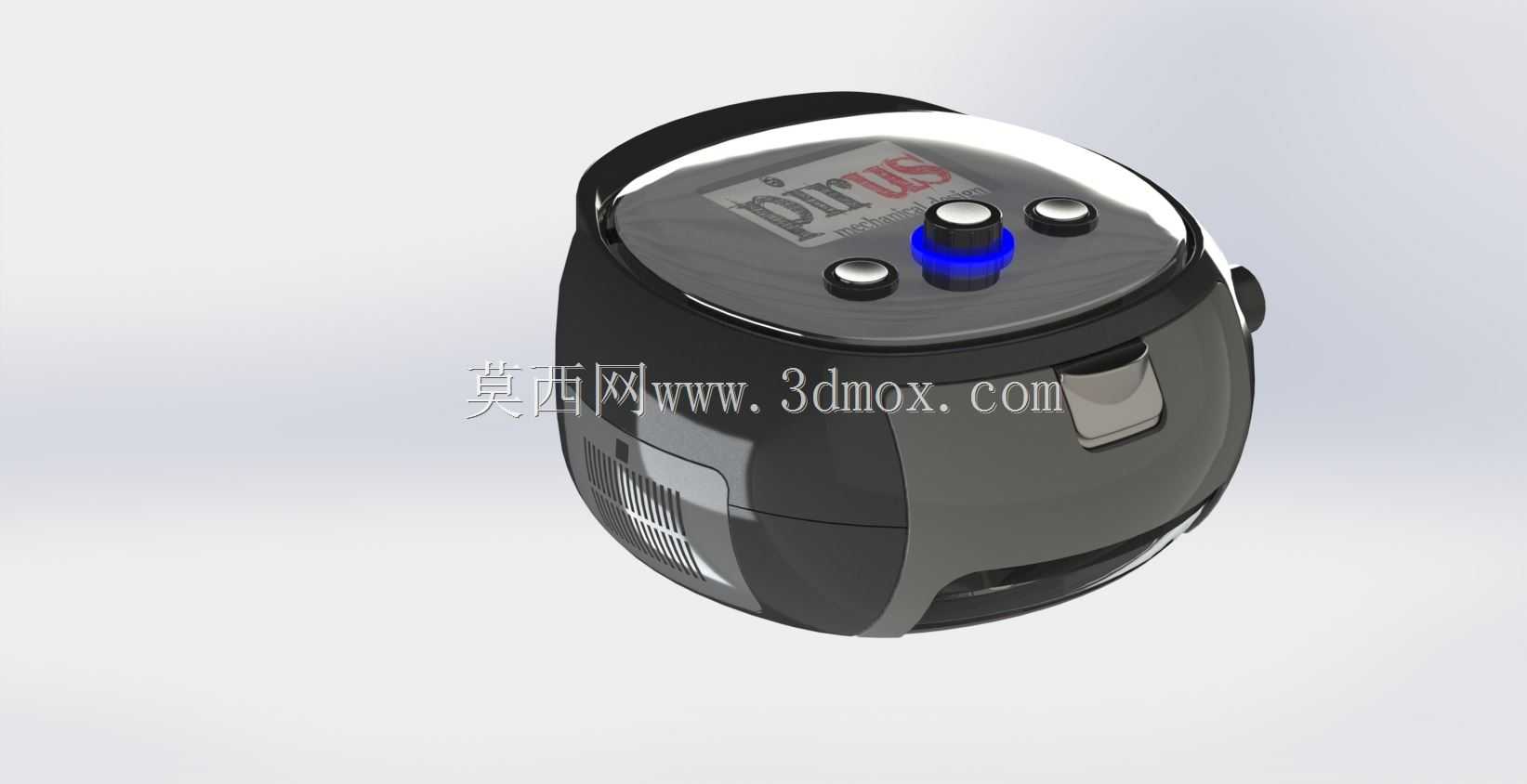

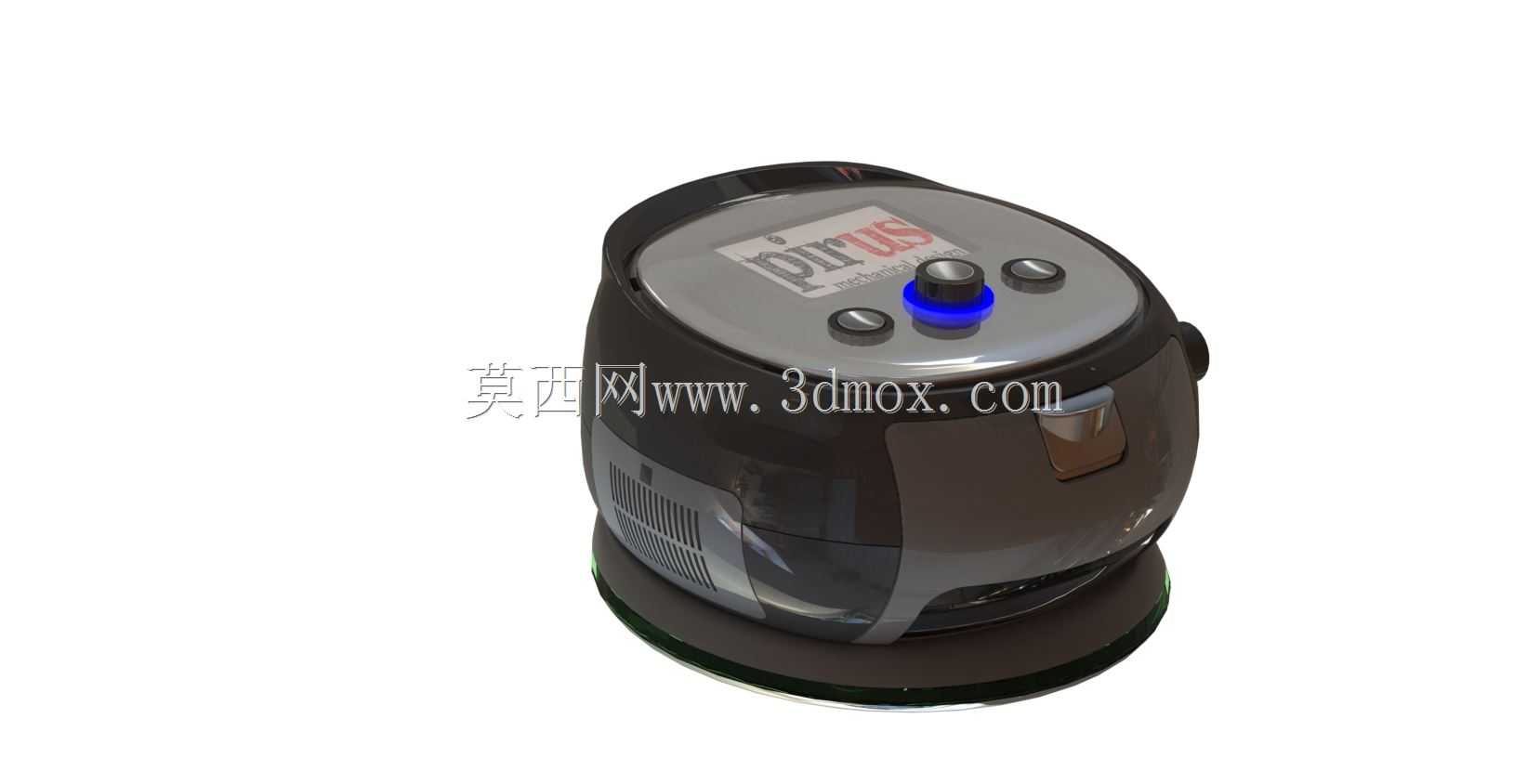

从结构布局来看，设备顶面采用倾斜式操作面板设计，面板与水平面呈12度左右的倾角，用户坐在床边或者半躺状态下无需低头就能清晰看到屏幕显示的压力、漏气量、运行时长等参数，操作旋钮设置在面板中心位置，旋钮周边做了蓝色环形标识，夜间弱光环境下也能快速定位操作位置，旋钮两侧对称设置两个实体功能按键，分别负责启停和延时升压功能，按键做了内凹式处理，盲操作时不容易误触。设备侧面设置隐藏式提手，方便用户在不同房间移动时拎取，提手下方是格栅式进风口，进风口内侧预留了过滤棉安装槽，可拦截空气中的浮尘、毛发等杂质，避免杂质进入气路影响输出空气质量，进风口的格栅间隙控制在1.2mm，既保证进气量充足，也能防止大体积异物进入设备内部。

设备正面设置卡扣式湿化罐仓，湿化罐采用抽拉式安装结构，用户加水或者清洁时只需按压卡扣就能抽出湿化罐，不需要挪动设备主体，湿化罐与主机的气路连接处采用硅胶密封圈密封，避免加压状态下出现漏气问题。设备的整体高度控制在140mm以内，最大直径280mm，放置在常规床头柜上不会占用过多空间，背部的出气接口采用标准22mm通用口径，可适配市面上绝大多数通用呼吸管路，不需要额外配备转接头，接口位置距离底座高度为90mm，管路连接后自然下垂不会出现过度弯折影响气流通畅的情况。

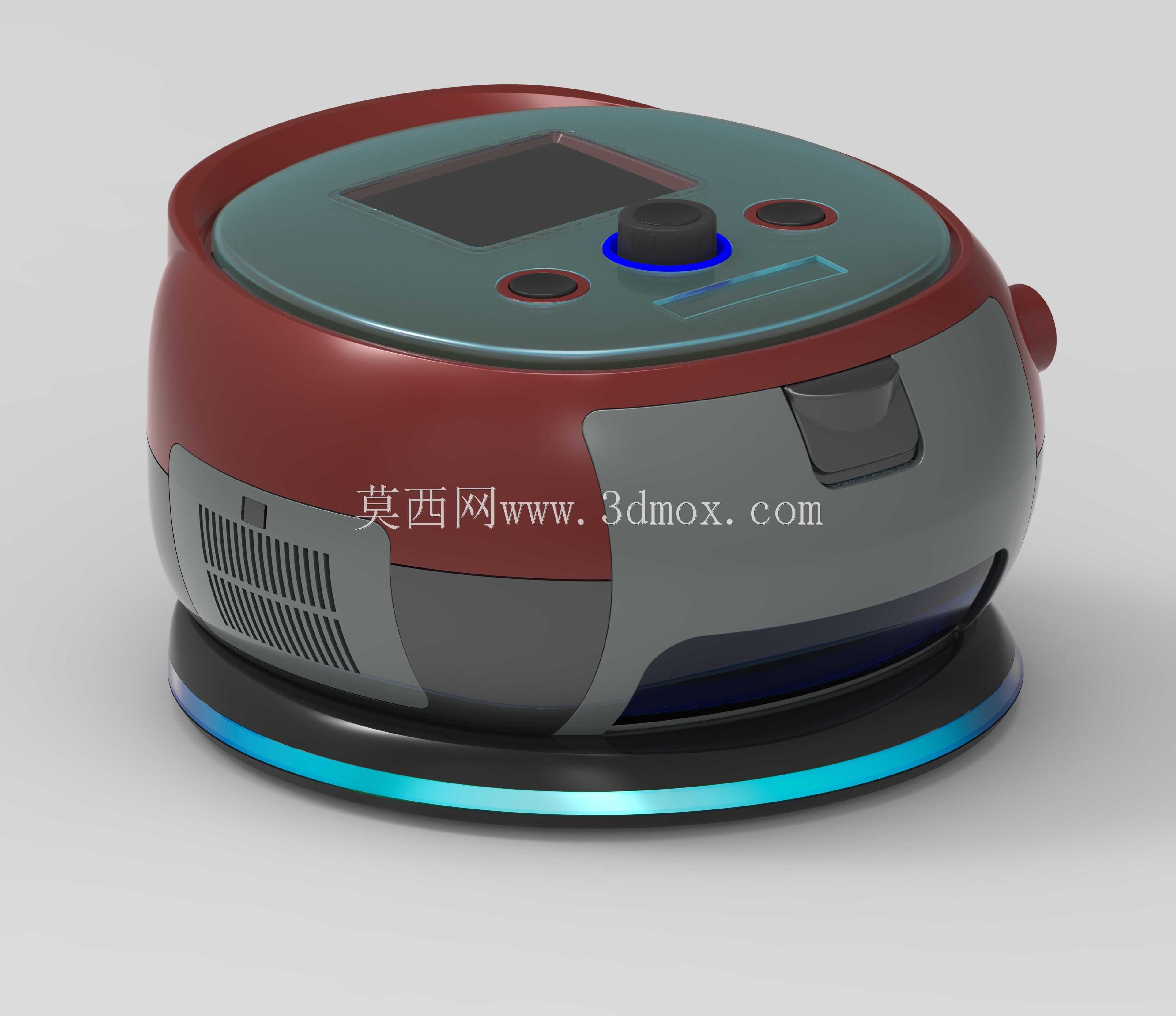

设计过程中充分考虑家庭使用的降噪需求，主机内部的风机组件采用悬浮式减震结构，风机与外壳之间通过硅胶减震垫连接，避免风机运行时的振动直接传递到外壳产生共振噪音，设备正常运行时的噪音控制在30分贝以内，不会影响用户及同屋人员的睡眠。外壳采用ABS+PC混合材质注塑成型，表面做哑光磨砂处理，不容易残留指纹和划痕，红灰撞色的外观设计弱化了医疗设备的冰冷感，更适配普通家庭的卧室装修风格。设备底部预留四个防滑橡胶脚垫，脚垫高度5mm，既可以保证设备放置平稳，也能在底部形成空气流通层，帮助设备内部散热，避免长时间运行时底部积热。操作界面的逻辑做了简化处理，常用功能都可以通过顶面的按键和旋钮直接操作，不需要进入多层菜单，老年用户也能快速上手，屏幕采用低亮度OLED材质，夜间运行时不会产生过强的光线刺激影响睡眠。
