径向布局五缸星形发动机结构设计

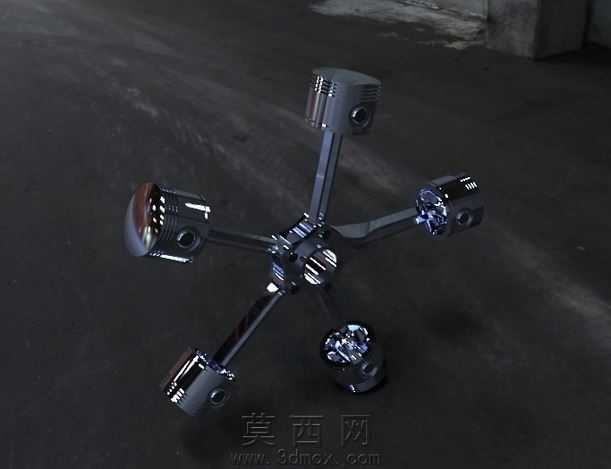

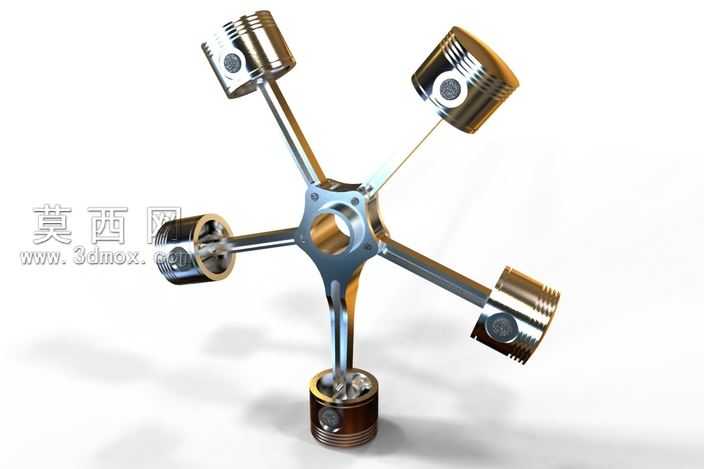

本作品为径向布局的五缸星形发动机三维结构设计，整体采用中心曲柄轴搭配周向均匀分布气缸的经典星形排布方案，五个气缸以72度夹角环绕中心曲轴箱体布置，充分利用径向空间实现紧凑化的动力单元布局。建模过程中首先完成中心曲柄主轴的基准搭建，精准匹配曲柄销的偏心距参数，确保活塞往复行程的设计精度，每一组连杆组件都对应独立的曲柄连接位，通过同轴约束与转动副设定还原真实的曲柄连杆传动逻辑。活塞部件建模还原了活塞销孔、活塞环槽的细节结构，表面做了金属镀层质感的材质处理，活塞环区域采用深色耐磨材质区分，还原真实活塞的部件分层特征。中心星形支架作为核心承载构件，建模时做了轻量化的镂空减重设计，五个连接臂分别对应各气缸的安装定位面，中心轴孔做了轴承安装位的台阶结构设计，边缘做了工艺倒角处理避免应力集中。连杆部件采用锻钢质感的金属材质，杆身做了工字型截面的轻量化结构还原，大小头端分别设置活塞销连接孔与曲柄销连接孔，装配时严格按照运动干涉校验要求设定配合间隙，确保模拟转动过程中无部件碰撞问题。渲染阶段采用影棚级柔光布光方案，金属部件分别赋予镀铬、阳极氧化、铸钢等不同的材质属性，通过粗糙度、金属度参数的差异化调整区分不同零件的材质质感，背景采用纯白色哑光地面，添加柔和的接触阴影增强模型的立体感与真实感。设计过程中优先考虑结构的运动合理性，对每一组活塞连杆组件的运动行程做了参数化校验，确保曲轴转动时各活塞的往复运动轨迹符合内燃机的工作时序逻辑，整体模型完整还原了星形发动机的核心传动结构，可作为动力机械结构学习、原理演示的直观参考素材，清晰展现了径向发动机相比直列、V型发动机在空间利用率、动力输出平顺性上的结构优势。
