多模块堆叠式机械框架组装结构设计

　　这套多模块堆叠式机械框架组装结构，主要面向小型自动化执行单元的集成装配场景，常见于桌面级作业机械手、小型工位执行机构的本体搭建环节，能够在有限的安装空间内完成动力模块、传动模块、执行连接模块的分层整合，避免零散部件外露带来的布线杂乱、防护不足问题。从实际装配逻辑来看，整个结构采用分层堆叠的设计思路，最底部设置带定位孔的安装基座，基座预留的四个沉头安装孔可直接与工位台面上的T型槽配合固定，底部中心位置的可调支撑脚能够在安装面平面度不足时微调整体水平度，避免上层传动部件因安装倾斜出现偏磨。

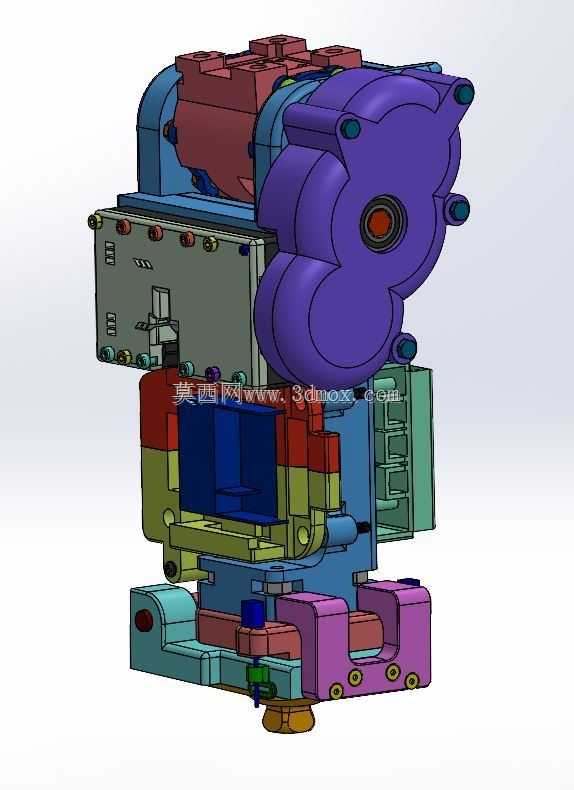

　　基座上方依次排布动力转接层、中间传动层、上部输出层，各层之间通过定位销完成初定位，再用内六角螺栓实现刚性锁紧，相邻层的接合面都做了0.02mm平面度要求的精铣处理，保证层间装配后不会出现错位累积，影响上部输出端的位置精度。紫色端盖所在的上部输出层，内部集成了三级齿轮传动结构，端盖上预留的多个外接孔位可直接连接不同规格的执行摆臂，端盖中心的输出轴孔采用台阶式设计，既可以容纳深沟球轴承实现转动支撑，又能预留密封槽安装O型圈，避免车间环境中的粉尘、切削液进入传动腔造成齿轮磨损。中间层的蓝色腔体为走线预留了专用通道，动力线缆、传感器信号线可以从腔体内部的走线槽穿过，直接连接到下层的动力接口，不会与外部运动部件产生干涉。

　　灰色侧置的模块为电气元件安装位，表面预留的多个M3螺纹孔可直接固定驱动板、接线端子等元件，模块边缘的卡扣结构能够快速拆卸侧盖，方便后期检修时更换元件、调整接线。整个结构的安装边界控制在220mm×180mm×260mm范围内，不需要占用过大的工位空间，适合在紧凑的流水线工位、实验室测试台面上部署。从功能特性来看，这套组装结构不需要额外设计外部防护壳体，各模块自身的外壁就承担了防护功能，装配完成后整体刚性满足1kg负载下的往复摆动作业需求，传动部分的齿轮啮合间隙控制在0.1mm以内，输出端的重复定位精度能够达到±0.05mm，可满足小型分拣、点胶、搬运工位的执行要求。

　　设计过程中充分考虑了装配工艺性，所有螺栓的安装方向都预留了足够的扳手操作空间，不需要特殊工装就能完成整机组装，各模块之间的定位销采用间隙配合设计，拆解维护时可以轻松敲出定位销完成模块分离，不会因为长期使用出现锈死、粘连的问题。下部的彩色分区结构对应不同的功能子模块，不同颜色的区块分别代表动力输入单元、传动缓冲单元、执行连接单元，装配时可以通过颜色快速区分模块归属，降低错装概率。基座两侧的延伸凸台预留了传感器安装位，可直接安装槽型光电开关完成原点位置检测，不需要额外设计传感器安装支架，进一步压缩整体结构的占用空间。在实际应用中，这套框架组装结构可以作为小型四轴机械手的腰部回转+大臂摆动的基础本体，只需要在上部输出端连接对应长度的摆臂，就能完成简单的平面搬运作业，也可以根据实际需求更换不同传动比的齿轮组，调整输出端的转速与扭矩，适配不同负载的作业场景。
