CA6140机床I-Walk绕行铝板参考构件

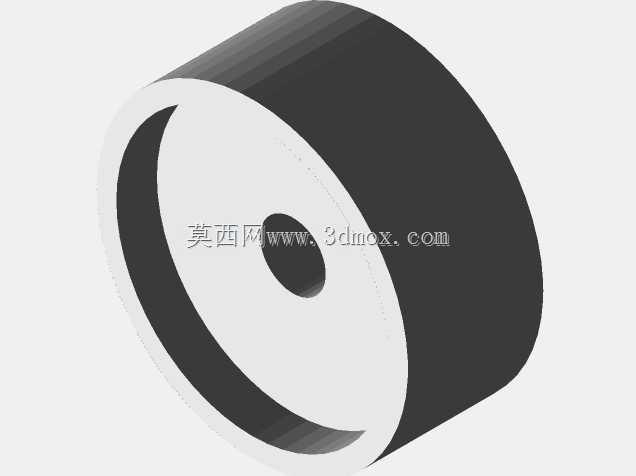

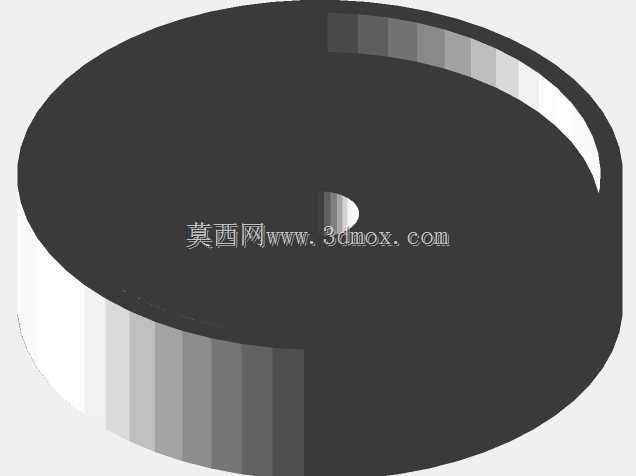

　　在普通卧式车床的改造与非标适配设计场景中，经常会遇到原有走刀路径、操作空间与新增辅助机构干涉的问题，这类绕行参考构件正是为解决这类空间避让需求而设计的。该构件以铝板为加工基材，整体采用同轴回转体结构，外圆柱面与内孔保持严格的同轴度公差，端面与轴线的垂直度控制在普通机床加工可实现的精度范围内，不需要额外的高精度磨削工序即可满足使用要求。从实际安装边界来看，构件的轴向厚度、外圆直径与内孔孔径均匹配CA6140车床对应安装位置的预留空间，安装时不需要对机床原有床身、溜板等基础部件进行打孔、切削等二次加工，仅需通过原有紧固件即可完成定位固定，不会破坏机床的原有结构强度与精度保持性。在功能层面，该构件并非承担切削受力、传动负载的核心工作部件，

　　其核心作用是在设计机床旁路走线、新增辅助检测支架、外接冷却管路绕行路径时，提供统一的尺寸标注基准与空间占位参考，设计人员在开展三维建模时，可以直接将该构件装配到对应工位，以此为边界规划周边管线、附件的排布位置，避免设计完成后出现实际装配时的空间干涉问题。设计过程中没有设置多余的凸台、凹槽等复杂结构，整体构型简洁规整，既降低了铝板下料、车削加工的工序难度，也减少了建模过程中的特征数量，在装配体中不会占用过多的系统运算资源，适配常规配置的工程电脑开展整体装配校验。在实际车间改造作业中，这类参考构件的引入能够大幅减少现场测绘、反复调整设计方案的工作量，设计人员不需要反复到车间测量机床对应位置的实际空间尺寸，

　　依托该构件的参数即可完成旁路系统的整体设计，待加工完成后一次性装配到位，有效缩短机床改造的周期，降低现场适配的返工率。构件的端面预留了足够的平整区域，可根据实际使用需求粘贴标识、安装小型走线卡扣，不需要额外加工安装面，适配不同改造场景下的灵活使用需求。
