120mm规格挤出加工设备结构设计

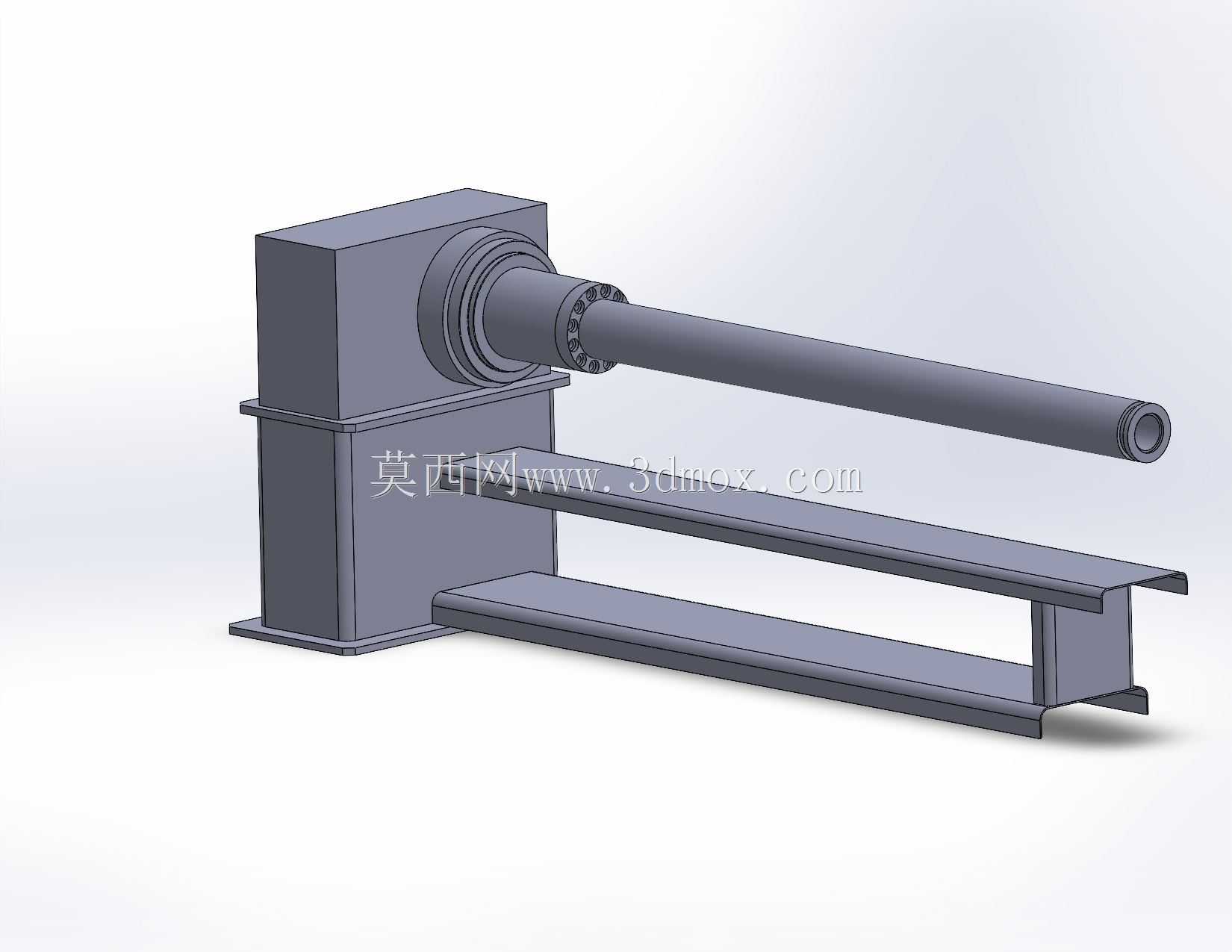

　　在橡塑、型材加工的生产场景中，挤出成型是连续化量产的核心工艺环节，这款120毫米规格的挤出设备，主要适配热塑性物料的连续挤出作业，可覆盖塑料管材、异型材、棒材以及部分包覆类产品的生产需求，是中小产能挤出生产线的核心主机单元。从结构设计逻辑来看，设备整体采用卧式布局，将驱动端、料筒塑化段、挤出成型端沿水平轴向依次排布，底部采用双层型钢焊接机架作为承载基础，机架的下层面板直接接触安装地面，预留的地脚螺栓孔位可适配常规工业厂房的混凝土地面安装要求，上层支撑梁则通过螺栓组与料筒下部的支撑座连接，既保证了长轴类料筒组件的直线度支撑，也能抵消设备运行时螺杆转动带来的径向振动，避免长期运行后料筒与螺杆的同轴度出现偏移。

　　设备的驱动端采用集成式箱体结构，内部预留了减速机构与驱动电机的安装空间，输出轴通过法兰连接结构与料筒内的螺杆组件对接，这种法兰对接的设计既方便后期检修时拆分驱动段与塑化段，也能保证大扭矩传递过程中的连接可靠性，毕竟120mm规格的挤出设备在加工高粘度物料时，螺杆需要的驱动扭矩较大，连接结构的刚性直接影响设备运行的稳定性。料筒部分采用分段式支撑设计，除了靠近驱动端的固定支撑外，在料筒中段靠近挤出端的位置也设置了辅助支撑座，避免长悬臂结构的料筒在自身重力以及物料压力作用下出现下垂变形，料筒的外表面预留了加热与冷却组件的安装位，可根据加工物料的工艺要求加装铸铝加热圈或者风冷通道，满足不同物料的塑化温度控制需求。

　　挤出端的模头连接法兰采用标准的圆形法兰结构，可适配不同规格的成型模具，不管是生产圆棒、管材还是简单截面的异型材，都可以通过更换端部模头实现快速切换，法兰端的定位止口设计保证了模头与料筒内流道的同轴度，避免出现出料偏斜、型材壁厚不均的问题。从安装边界来看，设备整体沿轴向的长度适配常规中小型生产车间的设备排布需求，宽度方向不超出底部机架的外沿，操作侧预留了足够的空间供操作人员进行温度参数调整、模具更换以及日常清理作业，驱动端的后侧预留了电气线路与冷却管路的排布空间，不会与车间的其他管线产生干涉。

　　在实际生产应用中，这款设备可独立作为小型挤出生产线的主机，搭配后续的冷却定型台、牵引机、切割机即可组成完整的型材生产线，也可以作为包覆生产线的挤出单元，为线缆、密封条等产品提供外层包覆物料的挤出供给。设计过程中充分考虑了设备的维护便利性，所有支撑连接位置都采用标准紧固件连接，不需要专用的定制工装即可完成大部分易损件的更换，料筒下部的接料槽结构可承接设备开机预热阶段溢出的少量余料，避免余料掉落到地面或者机架缝隙中增加清理难度。设备的整体重心落在底部机架的中心区域，即使在高速挤出作业的工况下，也不会出现明显的整机晃动，不需要额外做加重的基础固定，降低了车间安装的施工成本。针对不同物料的加工特性，料筒的长径比预留了调整空间，可根据加工需求更换不同长度的料筒与螺杆组件，适配从通用聚烯烃到部分工程塑料的加工需求，拓展了设备的适用场景。
