电力变压器配套铝制导向滑轮结构

　　在电力变压器的生产制造与内部组件装配环节，这类铝制滑轮是绕线工序、引线导向排布过程中高频使用的配套零件，区别于传统钢制滑轮，铝合金材质的选型首先匹配了变压器装配场景里对零件非导磁、轻量化的硬性要求——绕制线圈作业时，导磁材质的导向件会干扰线圈周边的磁场分布，甚至在高压测试环节产生不必要的涡流损耗，而铝合金的非铁磁属性刚好规避了这类问题，同时更低的自重也方便在绕线设备的可调支架上快速移位调整，适配不同规格线圈的绕制作业路径。从实际功能来看，这个滑轮主要承担线材的转向承托作用，不管是绕制低压侧的粗规格铝导线、铜扁线，还是排布高压侧的细规格漆包线、绝缘引线，滑轮的轮槽曲面都能顺滑贴合线材外表面，

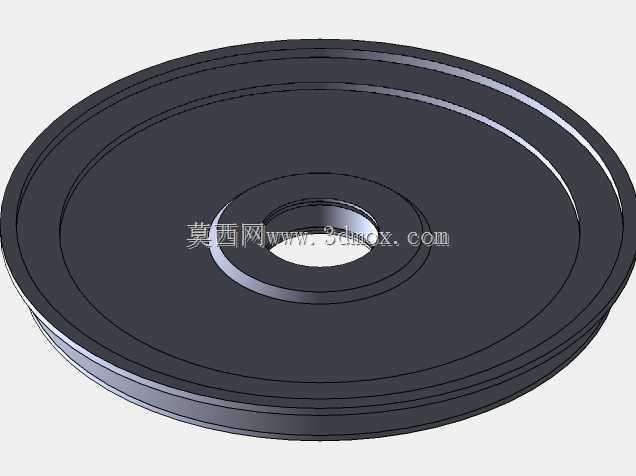

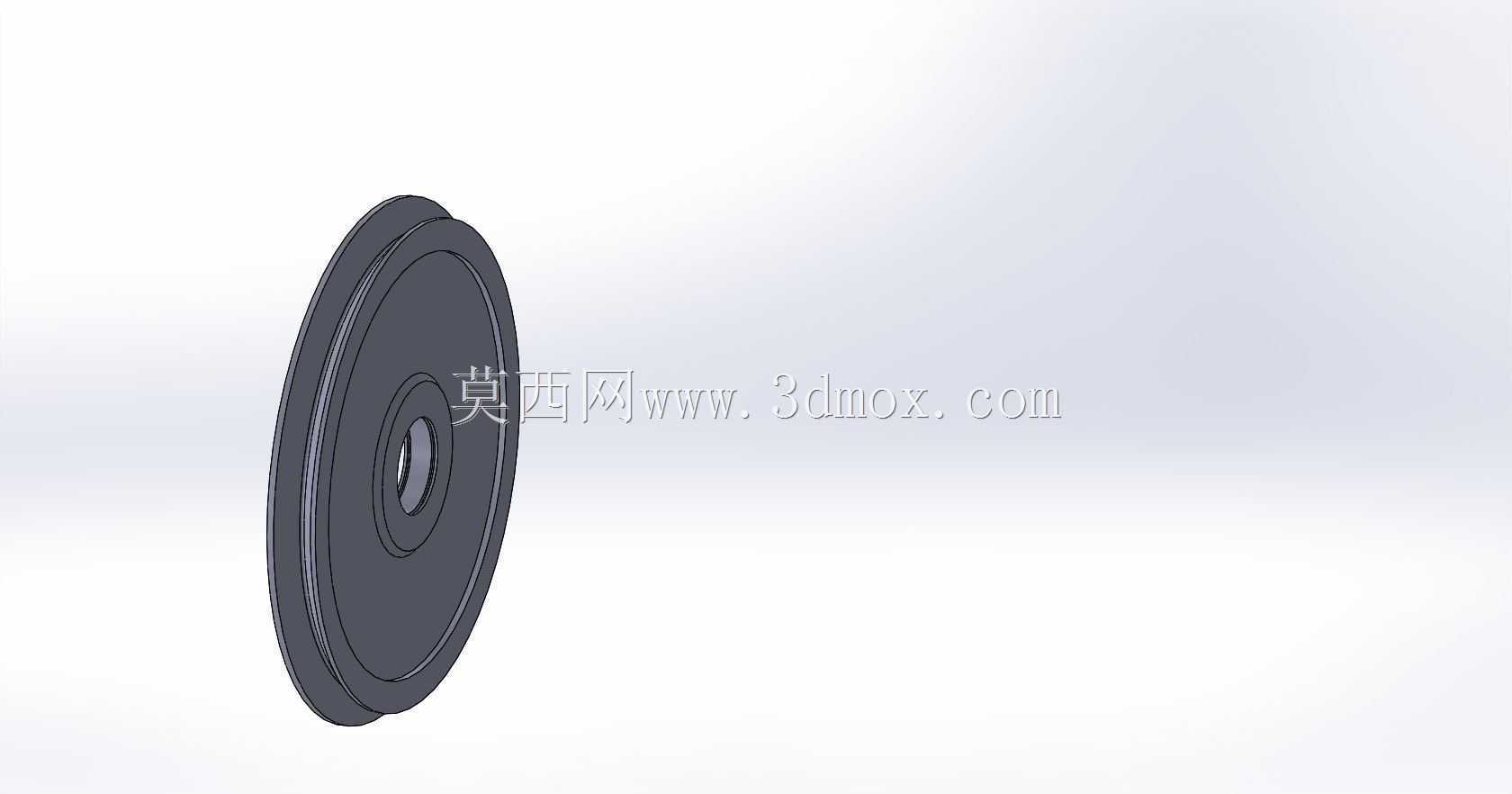

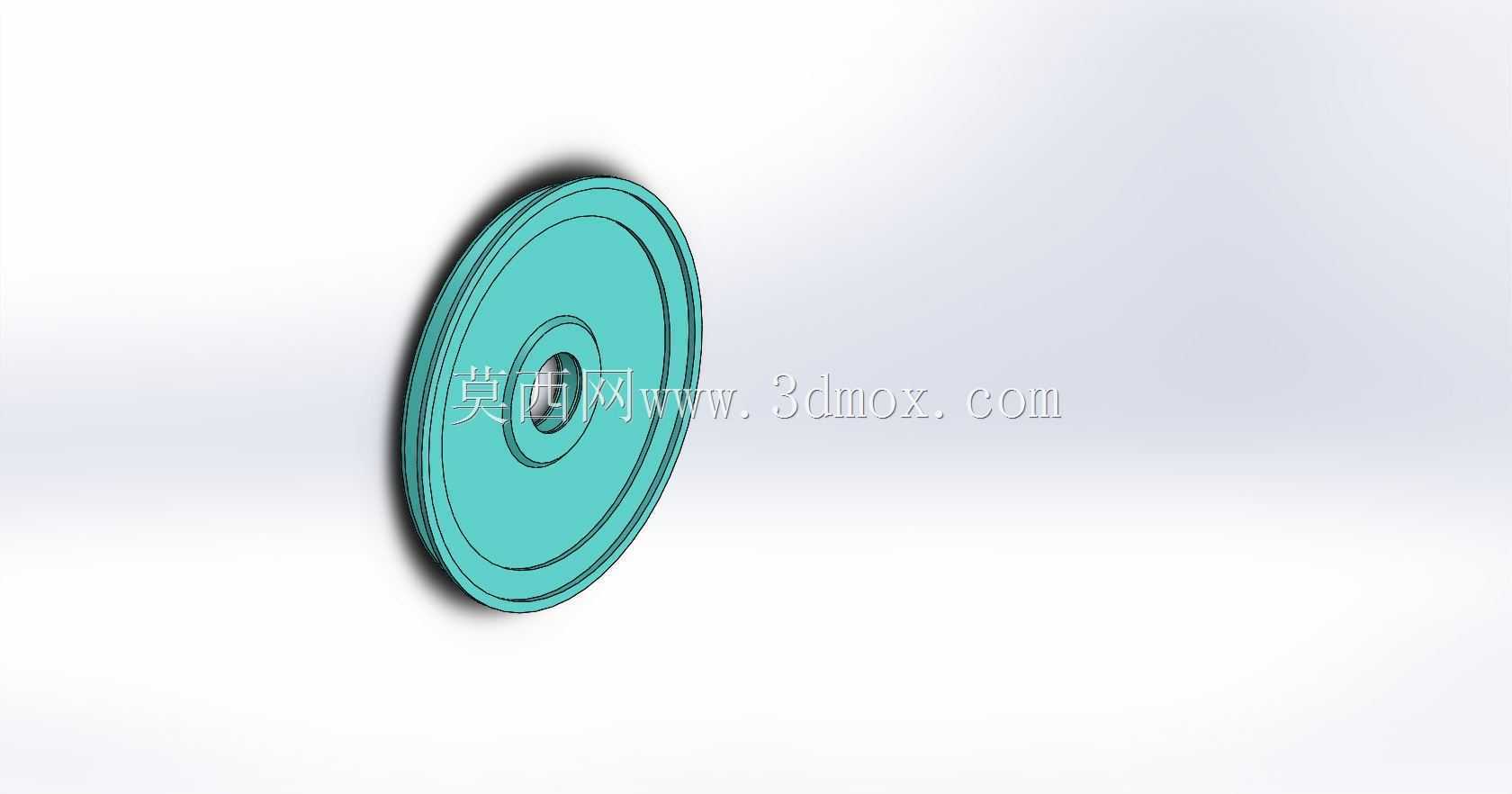

　　避免硬转角位置刮破线材外层的绝缘漆膜或绝缘纸，轮槽的圆弧半径经过匹配设计，不会对不同线径的导线产生过度挤压，防止导线截面变形导致的载流量下降问题。设计层面上，这个滑轮采用了单轮缘带中心安装孔的结构，中心通孔的尺寸适配绕线设备上常用的导向销轴直径，安装时只需要穿入销轴加轴用挡圈即可完成固定，不需要额外设计复杂的连接结构，轮体两侧的凸缘高度刚好能限制导线的侧向偏移，即使绕线过程中导线存在小幅的摆幅，也不会从轮槽内脱出，同时轮缘的边缘做了圆弧倒角处理，不会剐蹭到相邻排布的导线绝缘层。从安装边界来看，滑轮的整体厚度控制在窄幅区间，能够适配绕线支架上相邻导向轮的紧凑排布间距，不会因为轮体过宽占用过多的安装空间，

　　外圆直径的设计兼顾了导向时的弯曲半径要求——导线绕过滑轮时的弯曲半径不会小于导线自身直径的允许最小弯曲值，避免导线内部产生过大的弯曲应力留下断线隐患。实际使用中，铝合金材质的轮体表面自润滑性优于普通钢材，不需要频繁加注润滑脂就能保持顺滑转动，也不会因为润滑脂滴落污染变压器的线圈绝缘件，减少后续清洁工序的工作量，轮体的中心孔位置可以根据使用需求加装含油轴承衬套，进一步降低转动时的摩擦阻力，即使长时间连续绕线作业，也不会出现转动卡滞导致的导线拉伸变形问题。这类滑轮除了用在变压器生产的绕线设备上，也可以适配在变压器内部的有载分接开关传动机构里，作为传动拉绳的导向件使用，铝合金的抗锈蚀特性能够适应变压器内部的绝缘油浸泡环境，

　　不会长期在油液环境中产生锈蚀碎屑污染绝缘油，影响变压器的绝缘性能。结构上没有多余的复杂曲面，整体采用回转体结构设计，加工时只需要通过数控车床一次装夹就能完成外圆、轮槽、中心孔的全部加工工序，加工效率高，成品的形位公差容易保证，批量生产时的一致性好，不需要做额外的表面防腐处理，铝合金自然形成的氧化层就能满足常规车间环境下的防锈要求，装配前只需要做简单的去毛刺处理，避免尖锐边角划伤操作人员或导线绝缘层。轮槽的深度设计经过实际作业验证，即使导线在绕线过程中存在一定的张力波动，也能始终保持在轮槽的支撑范围内，不会出现跳槽问题，同时轮槽的表面粗糙度控制在合理区间，既不会因为过于粗糙磨损导线绝缘层，也不会因为过于光滑导致导线与轮面之间打滑，影响绕线的排线整齐度。
