工业仓储多层分格置物钢架结构设计

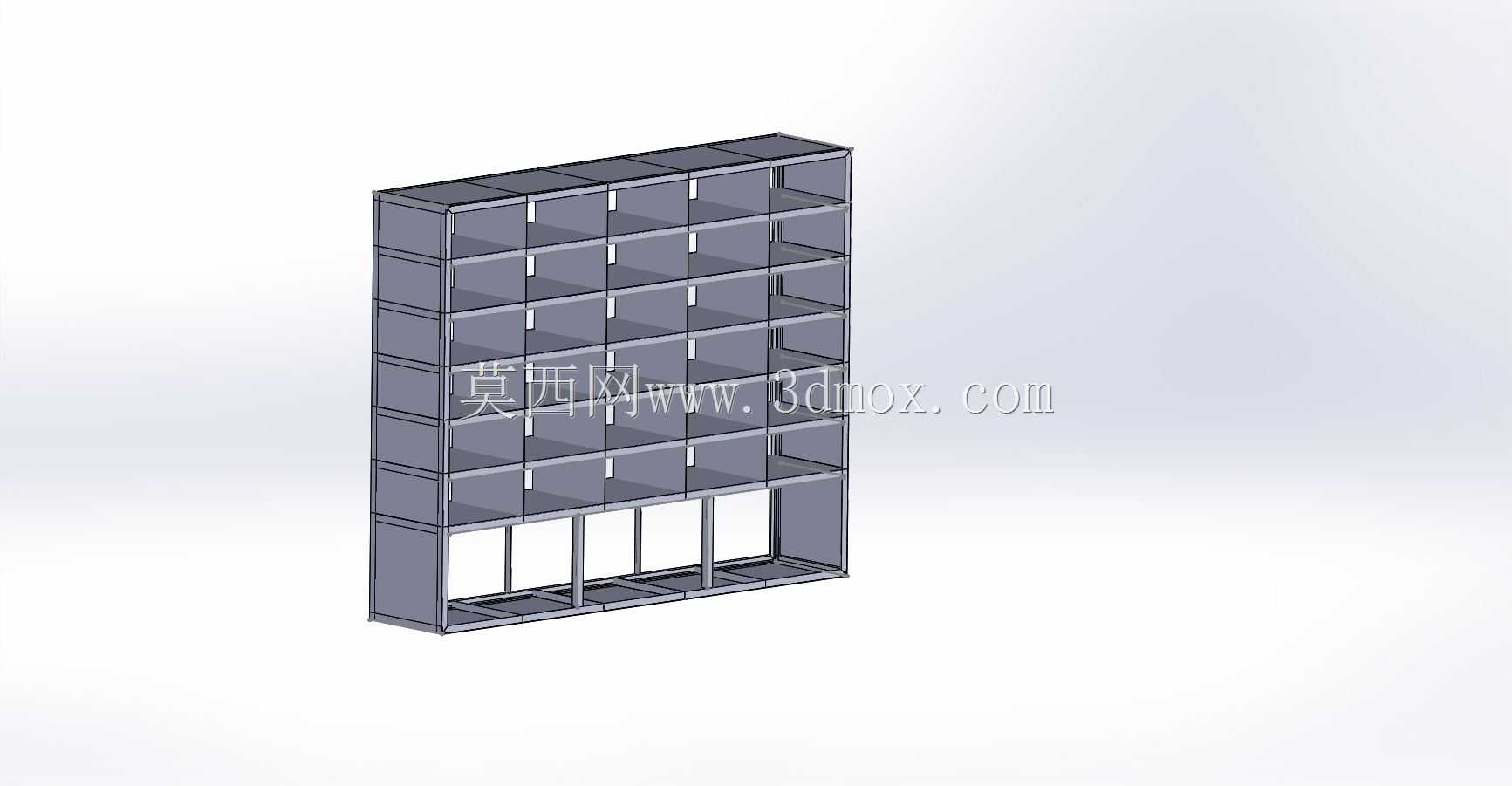

这款多层分格置物钢架，主要面向生产车间零配件分类存储、电商仓配货品分格存放、工装工具定点归置这类场景设计，区别于普通平层货架，它通过竖向与横向的型材框架分隔，把整体架体拆分成多个独立的小储物格，每个格位可对应存放单一品类的物料，能大幅降低不同规格物料混放导致的拣选差错率，也能避免小件物料堆叠滑落的问题。从结构设计逻辑来看，整体采用矩形方管作为主承力框架，底部预留了150mm左右的离地间隙，既可以避免地面潮气直接接触存放的物料，也方便日常地面清洁作业时冲洗、清扫架底区域，不会形成卫生死角。架体最下层未做全封闭分格，而是保留了通长的开放式置物空间，可用来放置体积偏大、高度较高的周转箱或者重型工件，匹配不同尺寸物料的存放需求，提升架体的空间利用率。上层的分格单元采用统一的模数化尺寸设计，单格的宽度、深度、高度均按照常规零配件盒、标准件收纳盒的外形尺寸做匹配，不需要额外定制收纳容器，市面常规的塑料零件盒可直接嵌入格位放置，格位之间的分隔型材同时起到横向承托与侧向限位的作用，即使单个格位放满较重的金属零件，也不会出现分隔板变形垮塌的问题。安装边界方面，这款架体的整体深度控制在600mm以内，可直接贴墙安装，不会占用过多的车间通道宽度，架体总高度适配常规工业厂房的层高，顶部预留了足够的空间安装照明灯具或者消防喷淋设施，不会和厂房顶部的管线、设备产生干涉。架体的主框架连接位置采用焊接加角码加固的方式，整体组装完成后侧向晃动量控制在安全范围内，不需要额外和墙面做锚固也能满足日常存储的稳定性要求，如果存放较重的金属工件，也可在架体背部加装膨胀螺栓与墙面固定，进一步提升架体的抗倾覆能力。在实际使用场景中，这类分格货架常布置在生产线旁的物料暂存区，用来存放当班生产需要用到的标准件、小型加工配件，作业人员可直接对应格位取放物料，不需要来回往返仓库领料，能有效压缩生产辅助时间；也可布置在维修车间的工具存储区，把不同规格的维修工具、易耗配件分类放在对应格位，做到工具定点存放，减少工具找寻的时间损耗。设计过程中特意优化了型材的截面选型，在保证整体承重力满足单格50kg载荷要求的前提下，尽可能降低架体的自身重量，方便运输与现场组装，架体所有的外露棱边都做了倒圆角处理，避免作业人员取放物料时被锋利的型材边缘划伤，细节处匹配工业作业场景的安全使用要求。
