多轴联动坐姿模拟测试台架结构设计

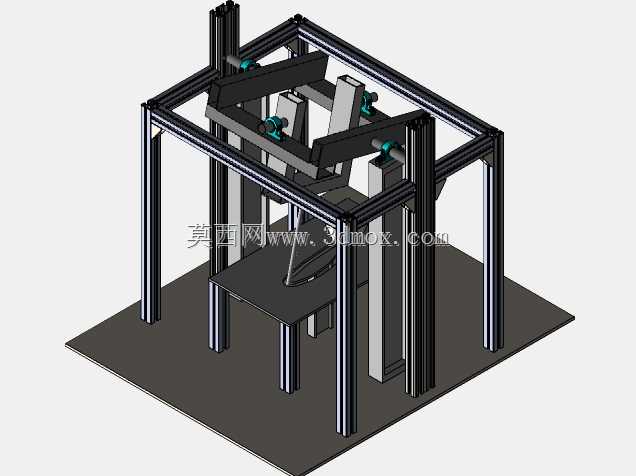

　　这套台架结构主要面向家具、汽车座椅、办公坐具以及相关柔性承压部件的力学性能与耐久度验证场景，在坐具产品的研发验证环节，这类模拟装置可以替代真人测试完成数千次乃至数万次的循环加载动作，规避真人测试的个体差异、疲劳误差以及安全风险，获取更稳定可复现的测试数据。从结构布局来看，整体采用工业铝型材搭建外支撑框架，四根竖直主型材搭配上下两层水平型材围合形成封闭的测试空间，底部整块安装底板作为整个台架的基准承载面，所有竖直型材的下端都通过角码与T型螺栓锁紧在底板的预设安装槽内，保证框架整体的垂直度与抗侧倾能力，框架的内部净空尺寸可以适配常规尺寸的办公椅、汽车座椅坐垫模块以及小型沙发坐面的放置需求，安装时只需将待测件固定在底部中间的承载平台上，无需额外调整外框架的主体位置。

　　台架的核心加载部分采用多组独立的直线驱动单元布置，上层横梁上的驱动模块对应人体坐姿下的臀部主承压区域，侧向布置的驱动单元可以模拟人体落座时的侧向分力、倚靠时的偏载作用力，每个驱动单元的输出端都预留了标准安装接口，可以根据测试需求更换不同形状的仿生压头，比如模拟人体臀部轮廓的曲面压头、局部承压测试的平面压头，满足不同标准下的加载测试要求。设计过程中优先考虑了加载动作的同轴度与框架的抗形变能力，所有驱动模块的安装座都采用滑块结构卡接在水平型材的滑槽内，可以沿着横梁方向横向调整位置，适配不同宽度尺寸的待测产品，调整到位后通过锁紧螺栓完全固定，避免加载过程中出现位置偏移。

　　竖直方向的驱动行程预留了足够的冗余量，既可以满足不同厚度坐具的下压行程需求，也能在压头接触待测件之前完成空程快速移动，提升测试效率。底部承载平台采用加厚钢板加工而成，平台表面分布有阵列式的T型槽，方便通过压板螺栓快速固定不同规格的待测夹具，平台下方设置有加强筋结构，避免大载荷加载下出现平台中部凹陷变形的问题，保证加载力的传递路径垂直无偏移。框架的型材连接处全部采用高强度角码配合防滑螺栓锁紧，在型材的拼接端面还增加了定位销孔，组装时可以通过定位销快速对齐型材位置，减少现场组装的调试工作量，同时保证框架整体的形位公差满足测试精度要求。

　　考虑到测试过程中可能出现的压头偏移、待测件碎裂飞溅的情况，框架的四周预留了防护板安装槽位，可以根据使用需求加装透明亚克力防护板，不影响观察测试过程的同时提升操作安全性。整个台架的结构没有采用复杂的一体化焊接结构，全部采用装配式设计，所有零部件都可以通过标准紧固件完成组装，后期如果需要调整测试空间大小、更换不同行程的驱动单元，只需要更换对应长度的型材或者调整安装位置即可，不需要对整体结构进行破坏性改动，适配多品类坐具产品的测试需求。在加载路径的设计上，每个驱动单元的出力方向都经过受力校核，避免出现偏载力矩作用在型材连接节点上，长期循环加载下导致连接松动，所有受力较大的连接位置都增加了加厚垫片，分散螺栓的局部压应力，提升台架的长期使用稳定性。
