平面设计与医疗用途三维扫描装置

这款三维扫描装置的结构设计，核心围绕平面介质扫描与医用体表三维数据采集两类场景做适配，没有采用市面常见的一体化手持扫描结构，反而用分体式杆架搭建扫描标定空间，从结构根源上规避手持扫描的抖动误差问题，适配对扫描精度稳定性要求更高的作业场景。

从实际应用场景来看，平面设计领域的应用主要覆盖大幅面平面原稿的三维纹理采集，比如装帧设计的特殊肌理、印刷打样的表面凹凸偏差、平面创作作品的三维数字化存档，这类场景不需要大景深的空间扫描能力，但对扫描平面内的尺寸精度、纹理还原度要求极高，传统手持扫描仪在大幅面扫描时需要多次拼接，容易出现累计误差，这款装置的固定架体可以预先标定有效扫描范围，在标定的立方空间内，扫描端沿预设轨迹移动，不需要反复做拼接配准，能直接输出统一坐标系下的扫描数据。医疗场景下的应用则主要针对体表局部的三维数据采集，比如颌面修复前的体表轮廓扫描、肢体矫形器具适配前的三维数据获取、皮肤创面的三维形态记录，这类场景不适合用接触式测量设备，同时对扫描过程的稳定性要求高，架体式结构可以将扫描端固定在预设位置，不需要操作人员长时间持握设备，能减少操作带来的位移偏差，也能避免设备过近接触被扫描者带来的不适感。

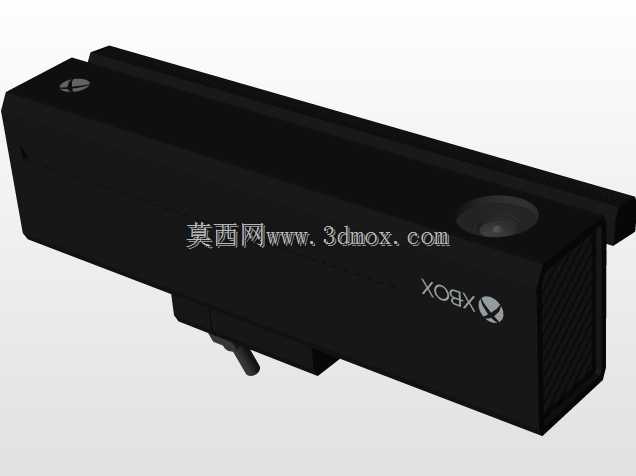

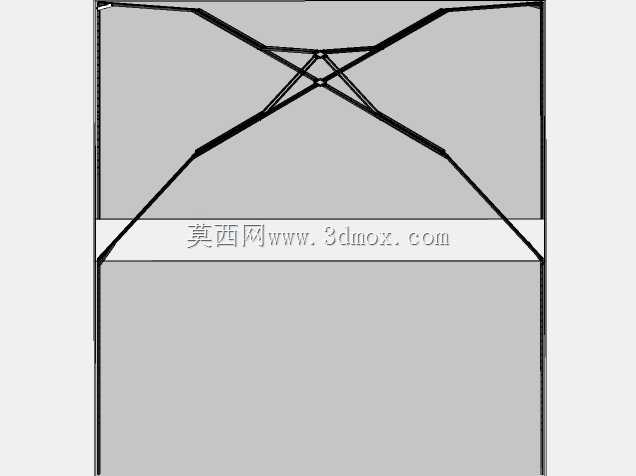

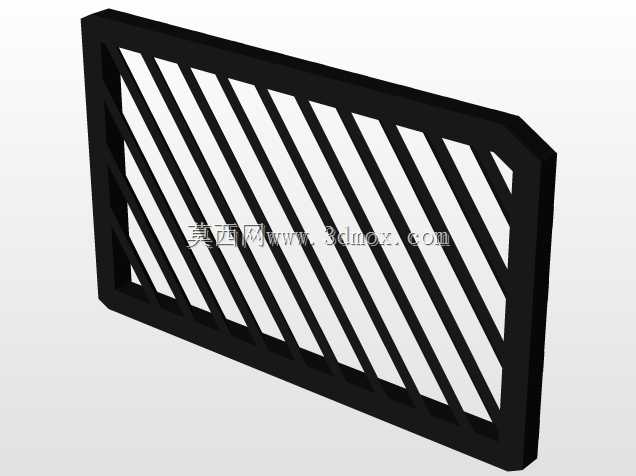

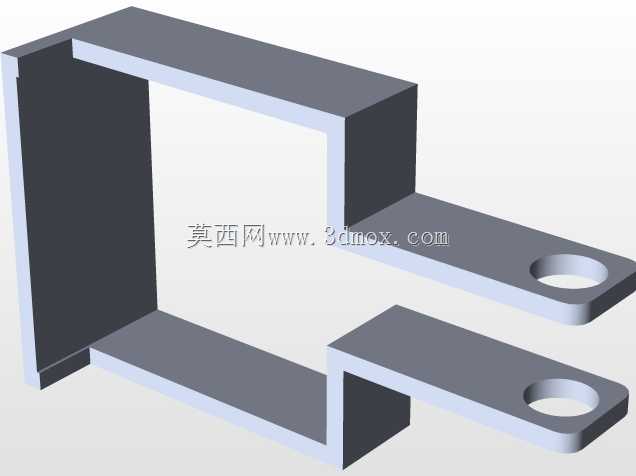

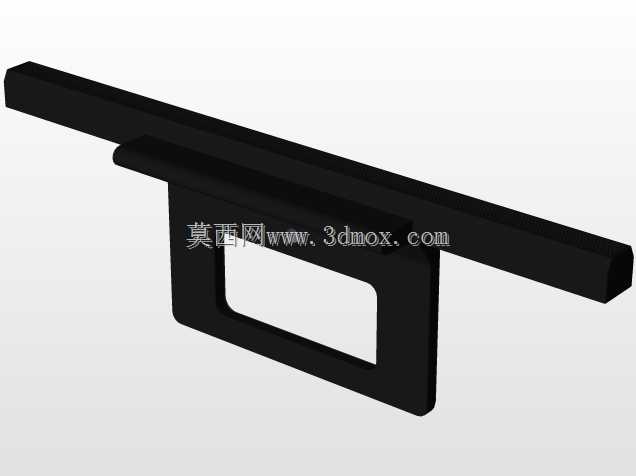

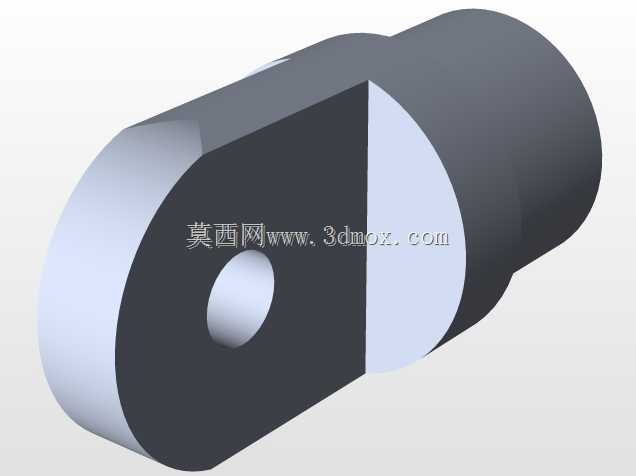

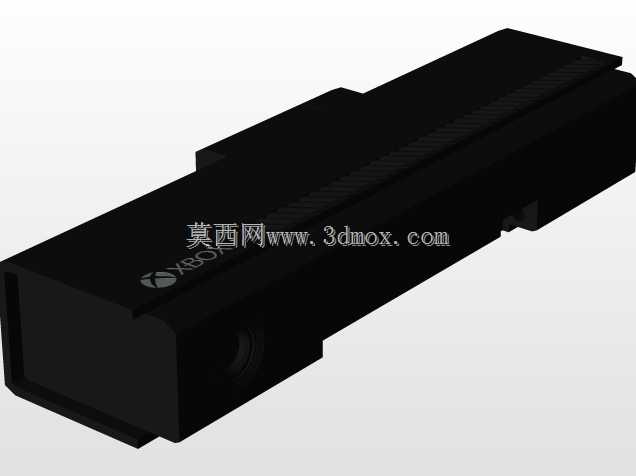

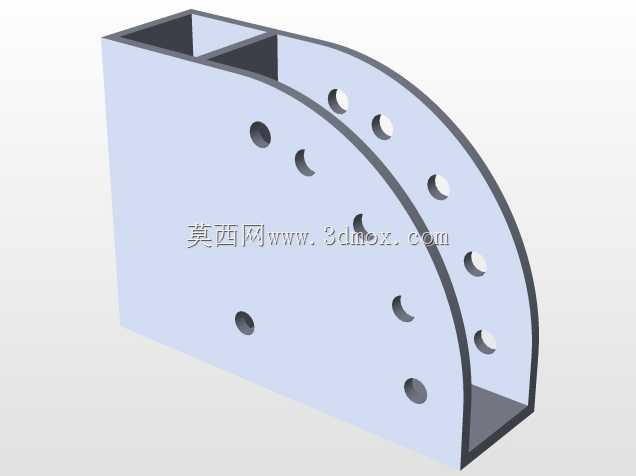

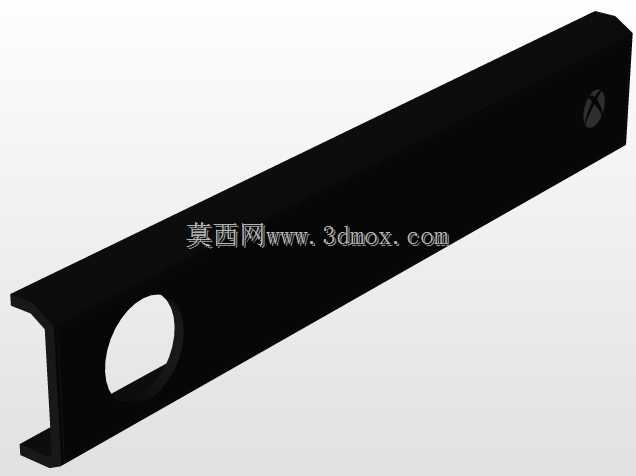

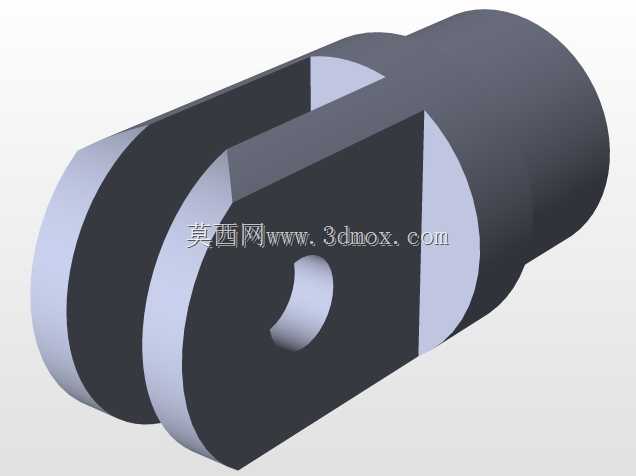

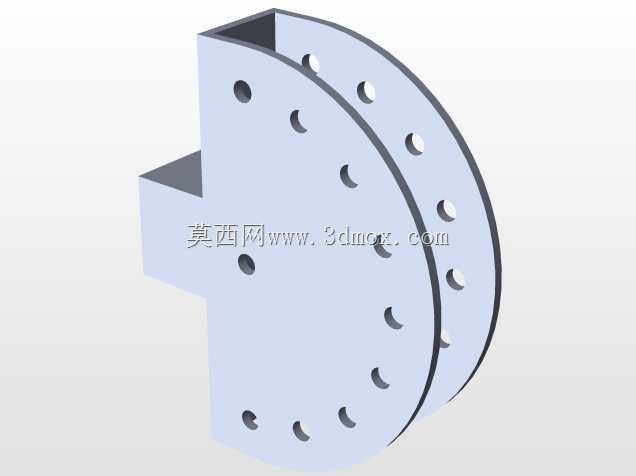

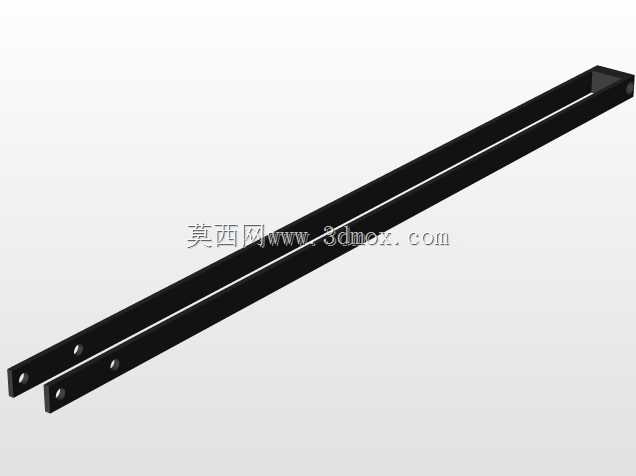

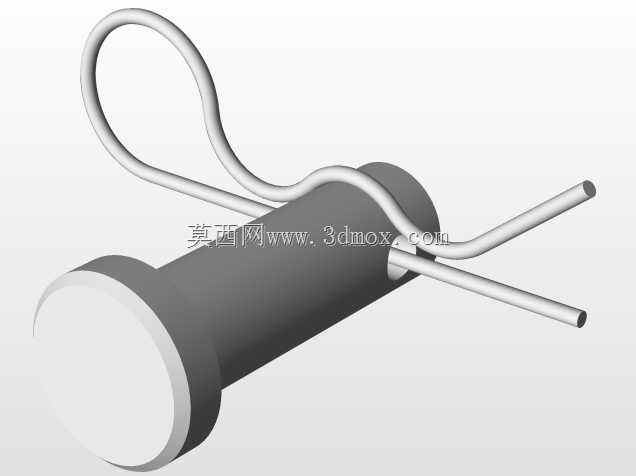

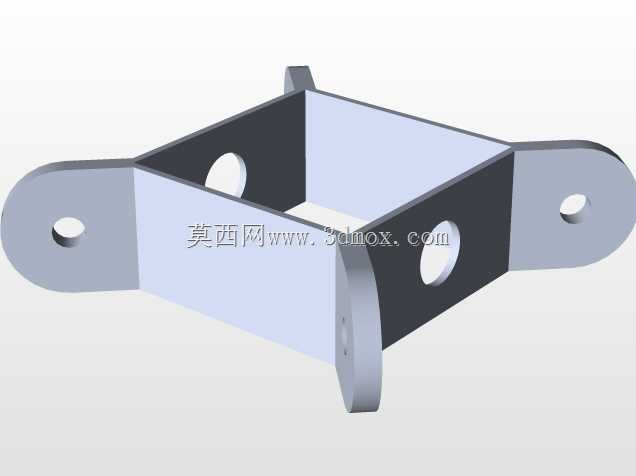

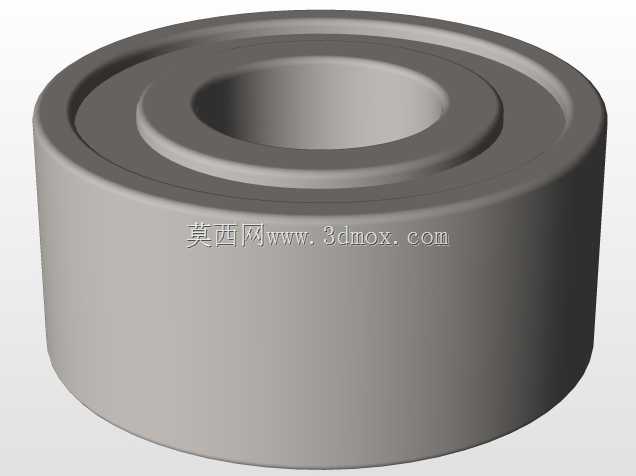

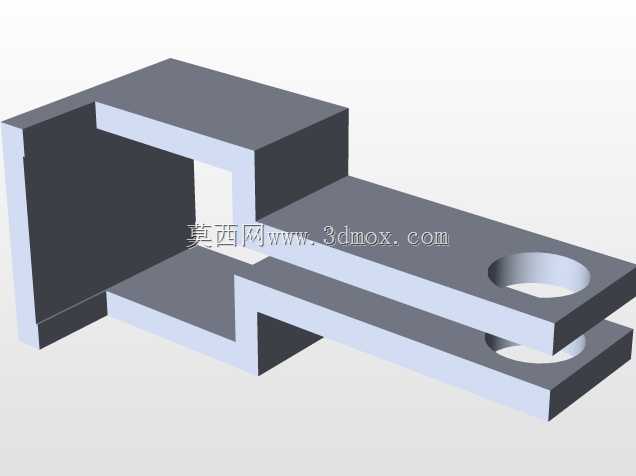

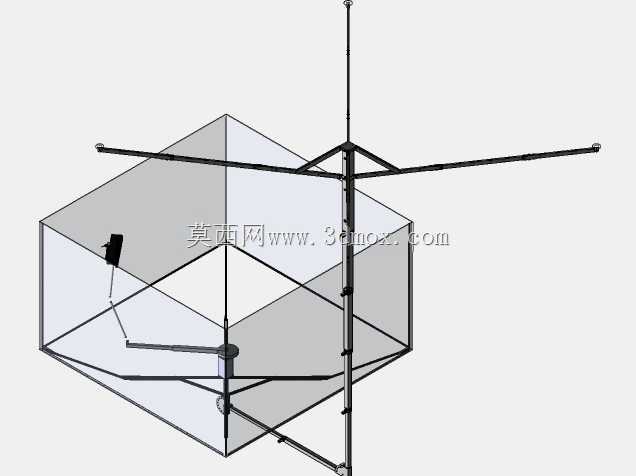

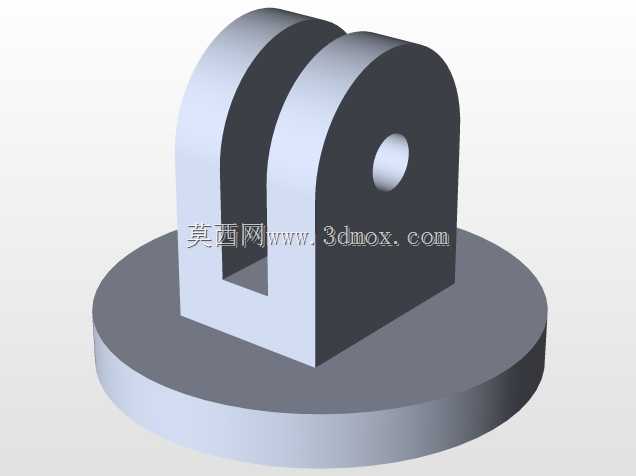

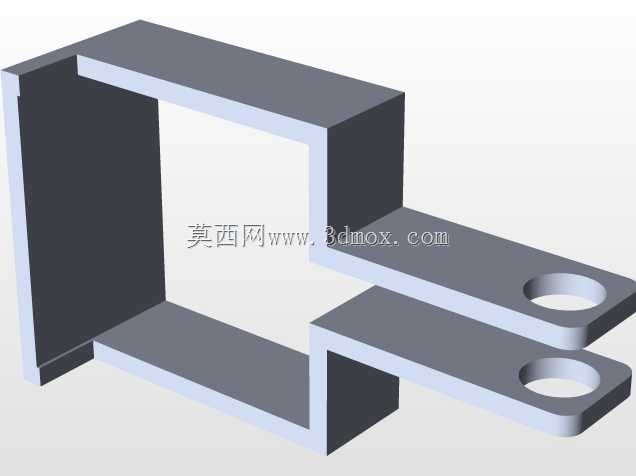

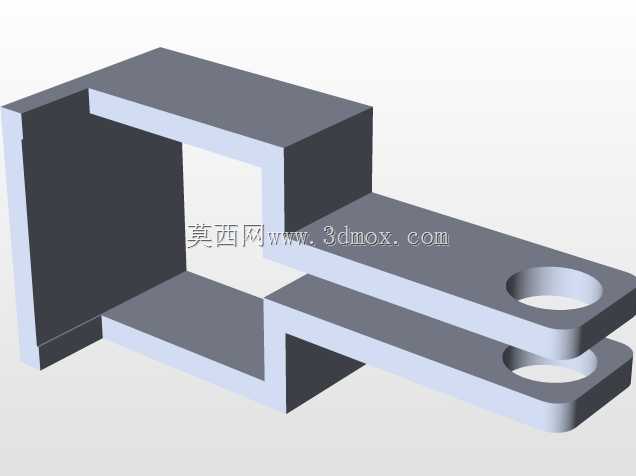

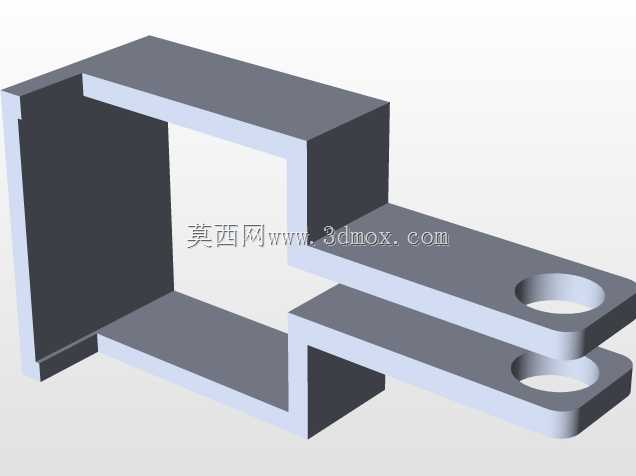

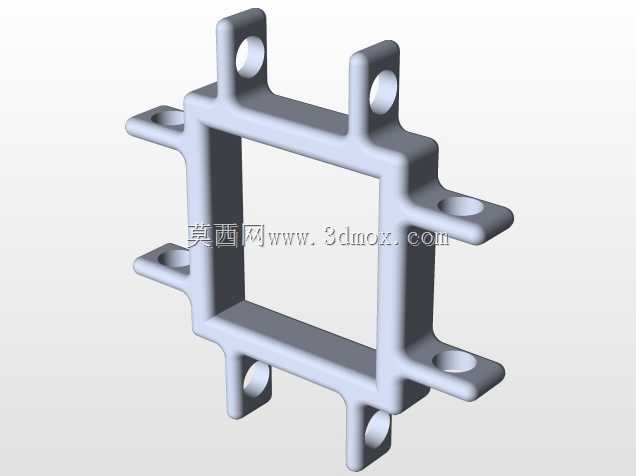

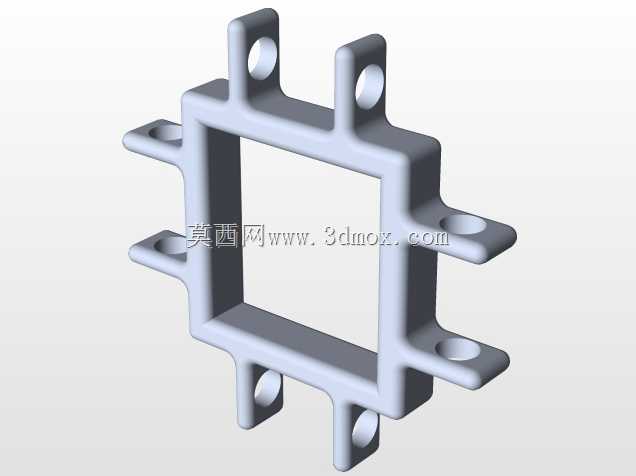

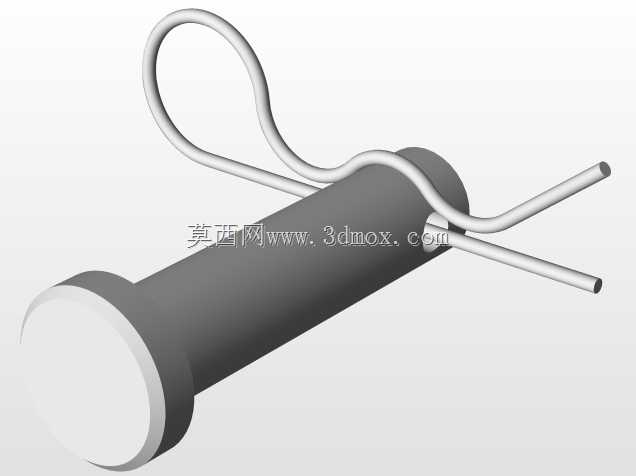

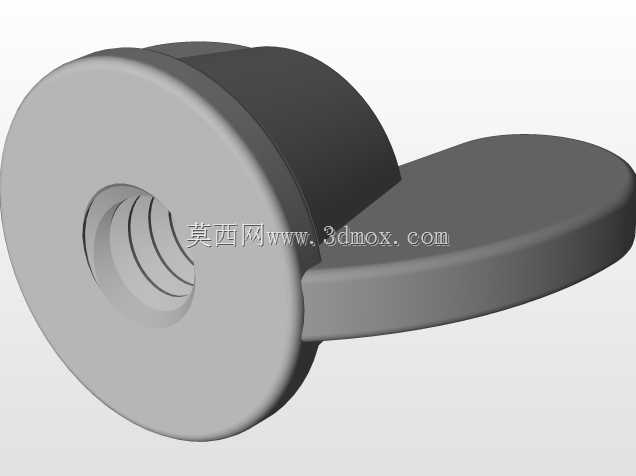

功能特性上，这套装置的核心结构分为垂直支撑立柱、水平延伸横臂、扫描端固定夹具、空间标定框架四个部分。垂直立柱采用分段式可调节结构，每段都设置了快锁定位结构，可以根据扫描对象的高度快速调整垂直方向的作业范围，调整行程覆盖从桌面级小幅面原稿到人体上半身局部扫描的高度需求，锁止结构采用楔形压紧原理，锁止后不会出现下滑偏移，能保证扫描过程中垂直方向的位置精度。水平横臂同样采用可伸缩结构，横臂与立柱的连接节点设置了旋转锁紧机构，可以在水平面上360度调整横臂的朝向，不需要移动整个架体就能覆盖水平方向的不同扫描区域，横臂末端的扫描夹具设置了多维度角度调节结构，可以调整扫描端的俯仰、偏转角度，适配不同倾斜面的扫描需求。空间标定框架采用正六面体结构，框架的每个棱边都设置了标准尺寸的标定标记点，扫描作业前只需要一次标定，就能确定整个有效扫描空间的坐标系，不需要每次扫描都重新做标记点配准，能大幅降低前期准备的时间成本。

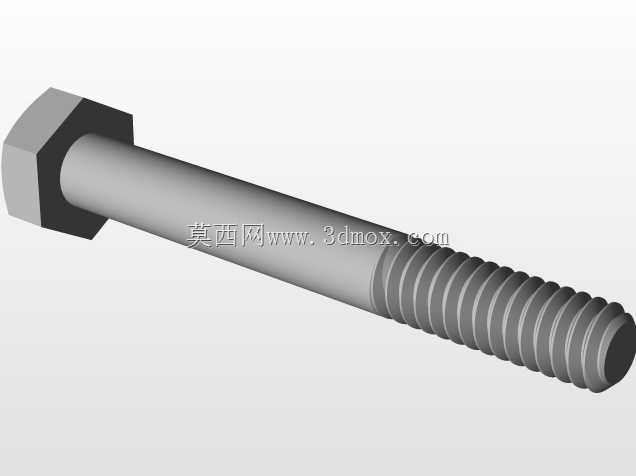

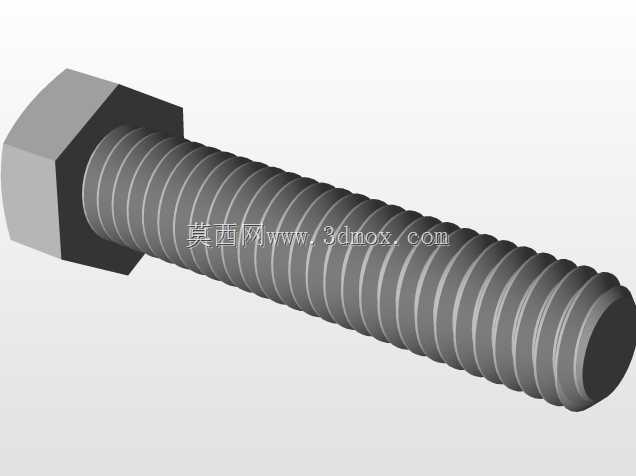

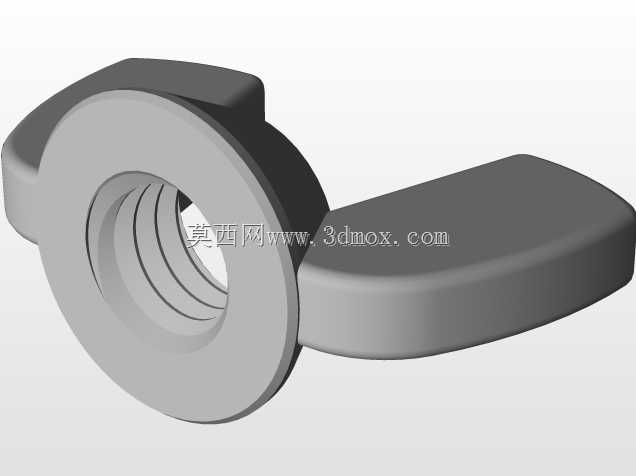

设计思路上，整个结构没有采用复杂的一体化铸造壳体，全部采用标准型材拼接组装，一方面是为了降低加工制造成本，所有杆类零件都可以用现成的标准型材裁切加工，连接节点采用标准紧固件连接，不需要开模制作特殊结构件，小批量试制阶段的加工周期可以压缩到一周以内；另一方面是考虑到设备的运输与现场组装需求，整个架体可以拆解为长度不超过1米的杆段与连接节点，用普通小型车辆就能运输，现场组装不需要专用工具，只需要配套的紧固件就能完成整个架体的搭建，适合在不同作业场地之间转移使用。结构设计过程中特意做了配重平衡处理，水平横臂伸出到最大长度时，整个架体的重心仍然落在底部支撑边界以内，不会出现倾翻风险，底部支撑脚设置了可调高度的橡胶垫脚，可以在不平整的地面上调整架体的水平度，保证扫描坐标系的基准水平。

外形尺寸与安装边界方面，整个架体完全展开后，垂直方向最大高度为2.1米，水平方向横臂最大伸出长度为1.5米，标定框架围成的有效扫描空间为1米×1米×1米的正立方体区域，这个尺寸范围刚好覆盖大幅面平面设计原稿、人体头面部及上肢局部的扫描需求，不会因为扫描空间过大造成架体结构冗余，也不会因为空间过小限制适用场景。安装时只需要一块2米×2米的平整地面即可，不需要在地面做预埋或者固定，架体自身的重量就能保证作业过程中的稳定性，扫描端的安装接口采用通用标准螺孔，可以适配市面多数主流的结构光扫描头，不需要定制专用的转接夹具，设备的拓展性更强。

从结构设计的细节来看，所有活动调节节点都设置了阻尼结构，调整过程中不会出现突然下坠或者快速移位的情况，能避免调整过程中磕碰扫描端或者扫描对象，杆体表面做了哑光阳极氧化处理，不会反射扫描光线，避免对扫描过程造成光干扰，标定框架的标记点采用哑光印刷工艺，标记点的尺寸公差控制在0.02毫米以内，能保证空间标定的精度。整个结构没有设置多余的装饰性部件，所有结构件都承担实际的功能作用，线缆可以沿杆体内部的走线槽布置，不会出现线缆外露干扰扫描路径的问题，也能让整个设备的外观更整洁，适合在设计工作室、医院临床科室这类对环境整洁度有要求的场所使用。
