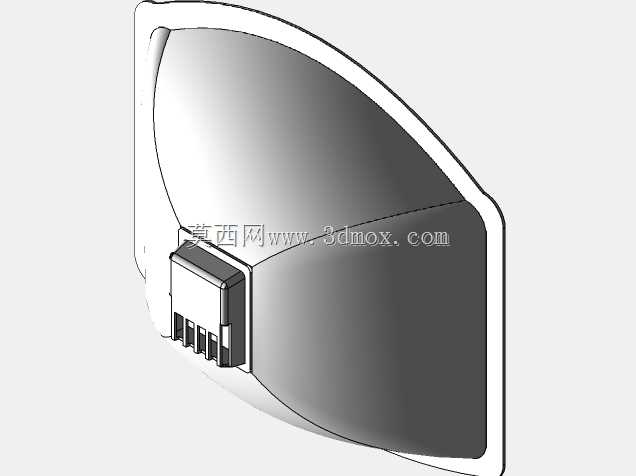

带呼气阀的N95防护呼吸器结构设计

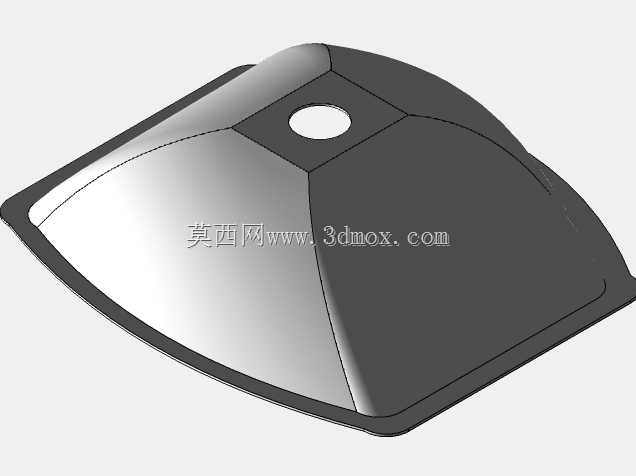

　　这款带呼气阀的N95防护呼吸器，核心设计围绕高污染作业环境下的呼吸防护需求展开，区别于无阀款的密闭式结构，呼气阀组件的加入直接解决了长时间佩戴时的闷热、呼气阻力大的痛点，在工业打磨、矿山采掘、病原防护、高粉尘作业场景中，既能够满足N95级别的颗粒物过滤效率要求，又能通过单向阀结构在呼气阶段快速排出面罩内的湿热废气，降低佩戴者的呼吸负荷。从结构设计逻辑来看，面罩主体采用贴合人体面部轮廓的曲面造型，建模阶段参考了东亚成年人面部的三维扫描数据，在鼻梁、下颌、颧骨位置做了自适应的弧度过渡，保证佩戴时面罩边缘与面部皮肤的贴合密封性，避免未经过滤的空气从缝隙进入面罩内部，同时曲面的曲率经过反复调整，在保证结构强度的前提下尽可能降低面罩自重，减少长时间佩戴对面部的压迫感。

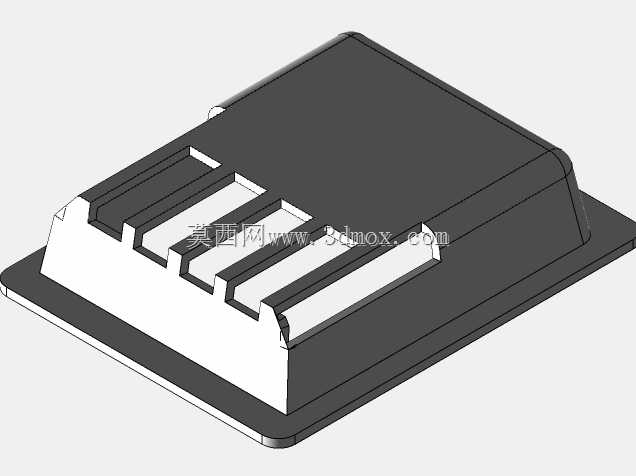

　　呼气阀组件采用模块化设计思路，独立安装在面罩主体的前侧偏下位置，阀片采用轻薄的弹性硅胶材质，吸气阶段阀片在负压作用下紧密贴合阀座，完全阻断呼气通道，保证外界含颗粒物的空气无法从阀组位置进入面罩内部；呼气阶段面罩内形成正压，阀片被气流顶开，废气可以直接通过阀组的格栅结构快速排出，阀组外侧的格栅结构做了多道挡筋设计，既能够避免外部异物直接触碰阀片造成密封失效，又不会对呼气气流造成过大的阻力。

　　从安装边界来看，面罩主体边缘预留了绑带安装的卡扣位，卡扣采用内嵌式结构，不会突出面罩外表面造成剐蹭，绑带的安装位置经过力学优化，佩戴时拉力均匀分布在头部后侧与耳侧，避免局部压力过大造成的不适；呼气阀组件与面罩主体的连接采用卡接加超声焊接的双重固定结构，保证连接位置的密封性，不会出现漏气问题，阀组整体突出面罩主体的高度控制在合理范围内，不会影响佩戴者的视线，也不会在佩戴安全帽、防护面屏时产生干涉。在实际应用场景中，这款呼吸器既可以单独作为呼吸防护装备使用，也可以配合护目镜、防护面屏等其他防护装备组合使用，面罩的曲面造型在鼻梁位置做了内凹处理，佩戴护目镜时不会因为面罩上缘顶起护目镜造成缝隙，也能减少呼气时的水汽上升造成护目镜起雾的问题。建模过程中对各个部件的壁厚做了均匀化处理，面罩主体的壁厚控制在1.2mm到1.5mm之间，既保证了整体的结构韧性，受到外力挤压时能够快速回弹不会产生永久变形，又尽可能控制了整体重量；呼气阀的阀座壁厚做了局部加强，在阀片贴合的密封面位置做了0.05mm的平面度公差控制，保证阀片闭合时的密封性能，阀片的开合行程控制在2mm以内，既保证足够的呼气流通面积，又避免阀片开合幅度过大造成疲劳损坏。

　　从气流组织的角度来看，面罩内部的空腔容积经过优化，控制在120ml左右，这个容积既能够保证吸气时有足够的缓冲空间，降低吸气阻力，又不会因为空腔过大造成无效腔气量过高，影响佩戴者的正常呼吸换气；呼气阀的位置对应人体口腔的呼气方向，呼气时气流可以直接到达阀片位置，快速排出，减少湿热空气在面罩内部的滞留时间，提升长时间佩戴的舒适感。在细节设计上，面罩内侧边缘预留了海绵密封胶条的安装槽，胶条采用慢回弹记忆海绵材质，能够根据不同使用者的面部轮廓产生自适应变形，进一步提升密封性能，同时海绵的柔软触感能够降低硬质塑料面罩边缘对面部的压迫，减少长时间佩戴产生的压痕；阀组的拆卸结构设计简单，不需要额外工具就可以完成阀片的更换，方便后期的维护与部件替换，延长整体的使用寿命。
