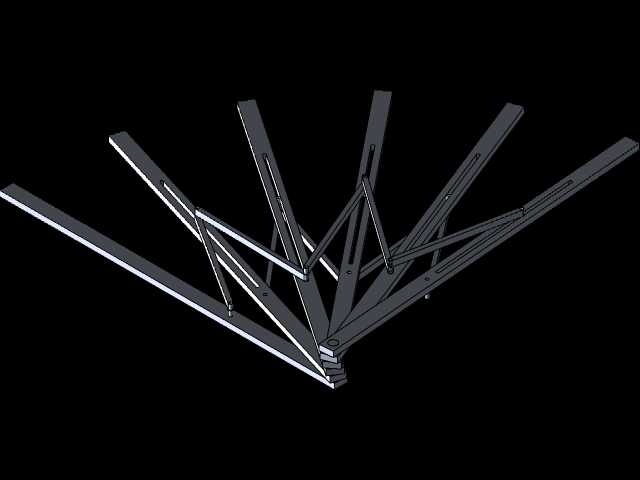

多连杆径向展开可折叠支撑结构

该结构核心采用多组等长连杆铰接于中心枢轴座的设计思路，每根主连杆配套设置辅助支撑连杆形成平行四边形联动约束，保证所有外伸臂在展开过程中始终保持同步径向位移，不会出现单臂卡滞或角度偏移问题。从实际应用场景来看，这类结构可适配临时展架的支撑骨架、户外便携设备的撑开支架、小型可折叠作业平台的展开机构，也可作为特种检测设备的可延展支撑臂使用，在需要快速从收拢状态切换到大尺寸支撑面、且收纳后占用空间极小的工况下适配性极强。结构收拢时所有连杆沿中心枢轴同向叠合，整体轮廓仅为单根连杆的长宽尺寸，收纳后可放入狭长型设备舱或工具收纳槽，不会占用过多储运空间；展开时各连杆绕中心枢轴同步向外转动，最终形成均匀分布的放射状支撑形态，相邻连杆间的夹角完全一致，支撑面的受力点分布均匀，不会出现局部应力集中导致的结构变形。设计过程中对连杆铰接点的位置做了反复校核，辅助连杆的铰接点位避开了主连杆的转动干涉区间，所有转动副均采用同轴销轴连接，销轴两端设置防脱卡簧限位，保证多次反复折叠展开后铰接处不会出现松脱或窜动。安装边界方面，中心枢轴座底部预留了标准安装孔位，可直接通过螺栓固定在配套设备的基座平面上，每根外伸连杆的末端也预留了外接负载的安装接口，可根据实际使用需求加装支撑脚垫、挂载接头或功能附件，无需对主体连杆做二次加工。结构展开后的最大外径可根据连杆长度灵活调整，收拢后的整体厚度仅为多片连杆叠合的总厚度，对安装空间的纵深要求极低，适合在内部空间紧凑的便携设备中集成使用。从受力特性来看，展开状态下每根主连杆承受的径向载荷会通过辅助连杆传递到中心枢轴座，整体受力形成自平衡体系，无需额外设置斜撑或加固件即可承受垂直于支撑面的均布载荷，在额定负载范围内不会出现连杆弯折或铰接点失效的问题。
