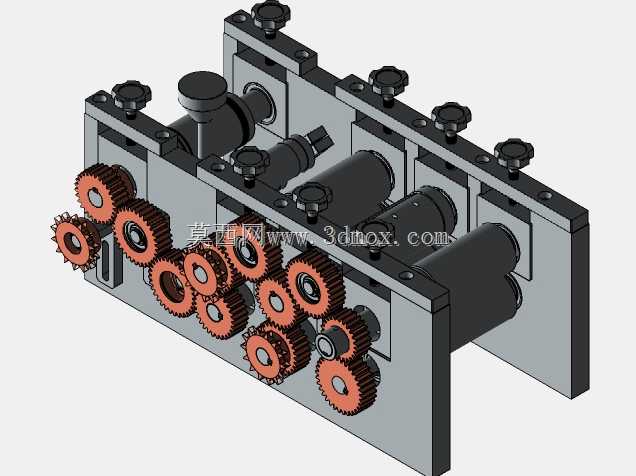

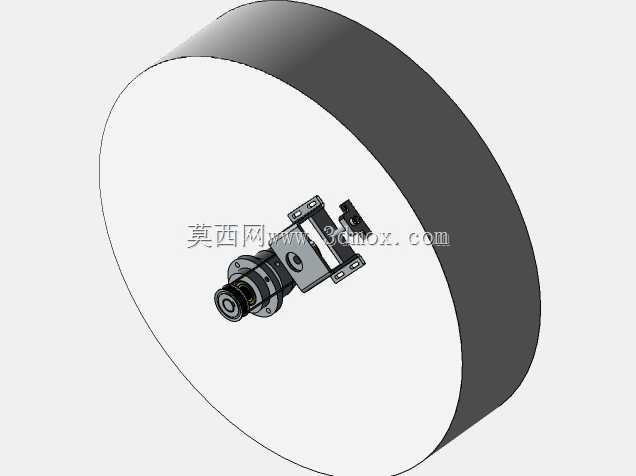

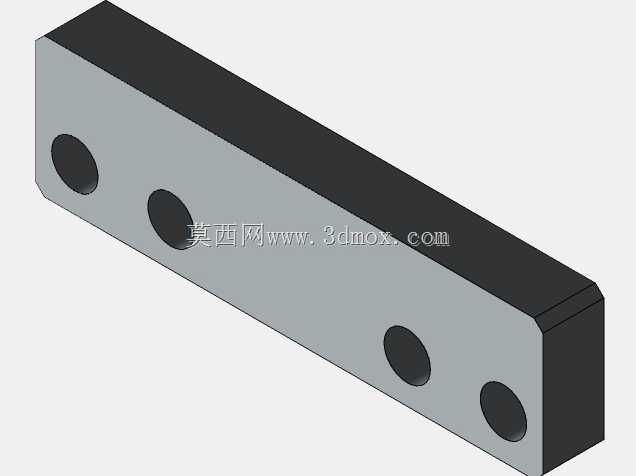

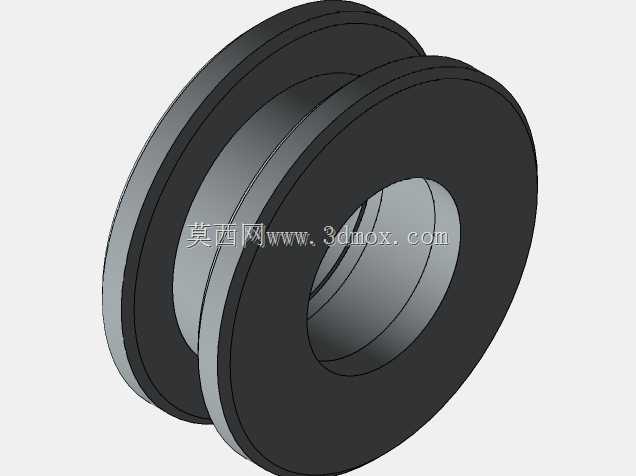

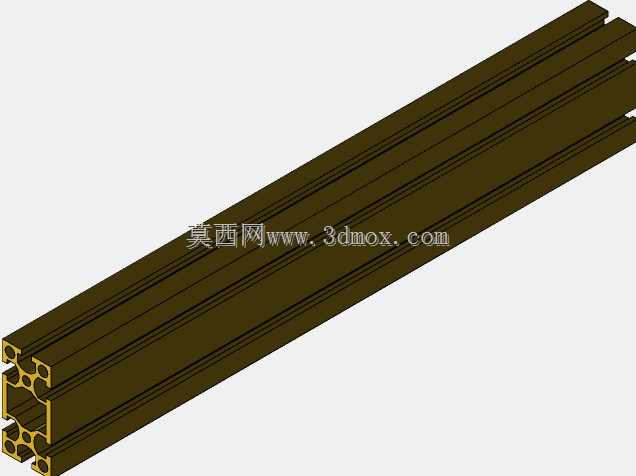

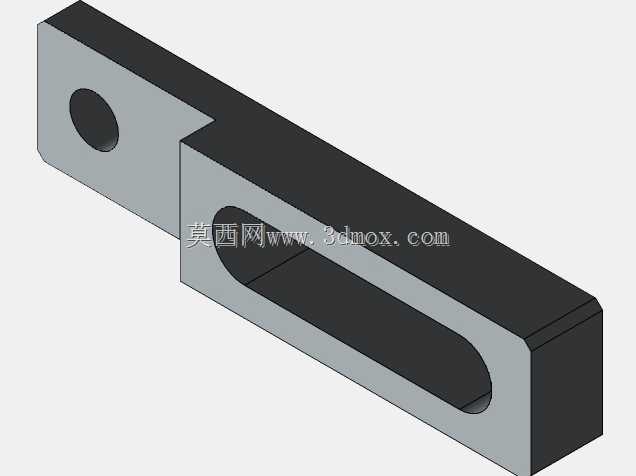

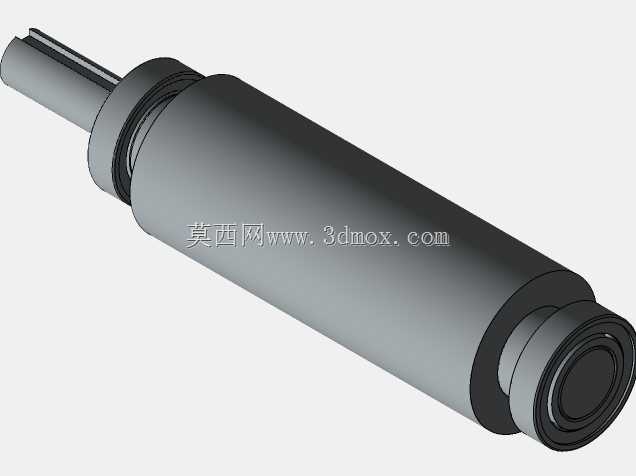

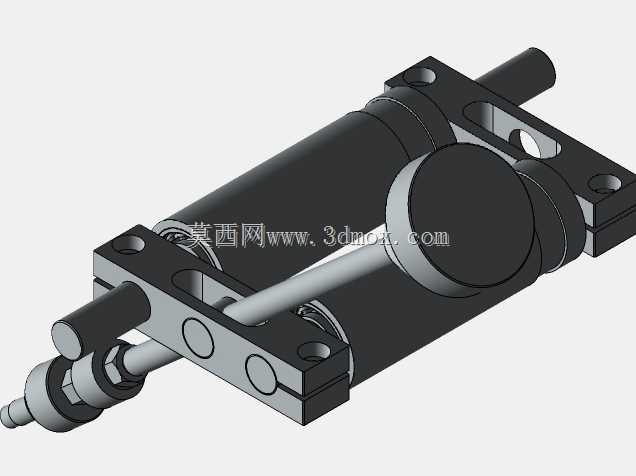

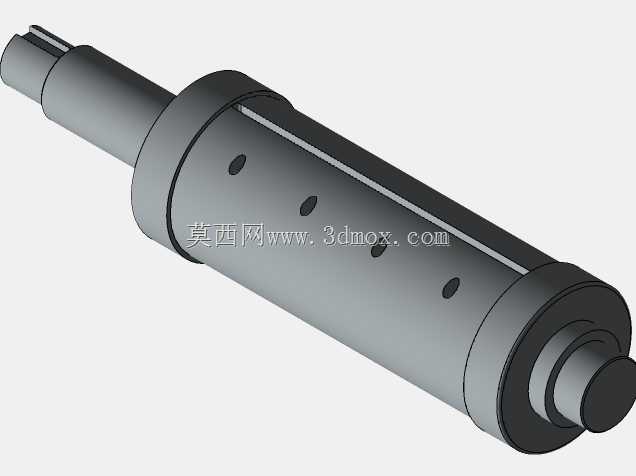

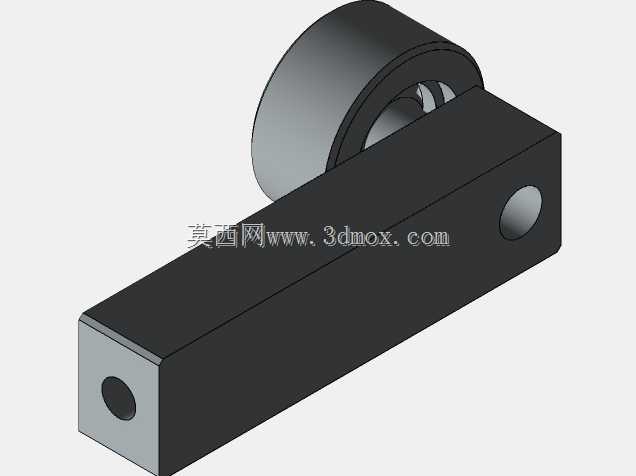

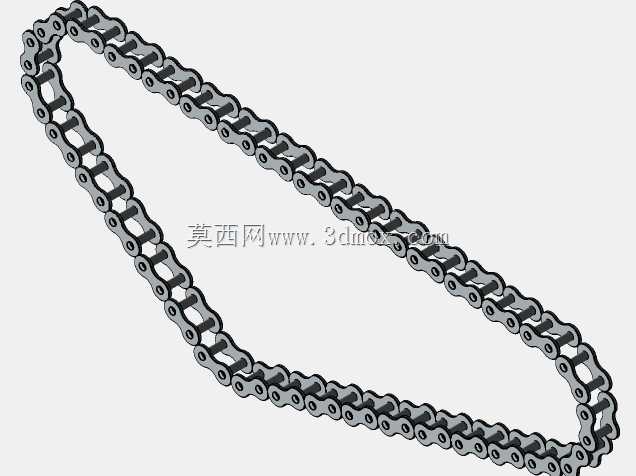

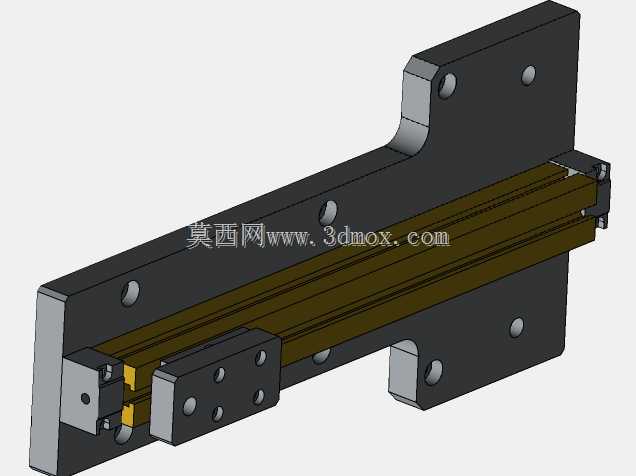

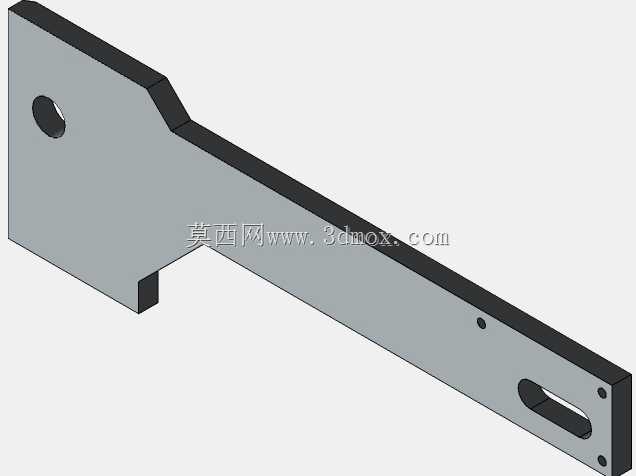

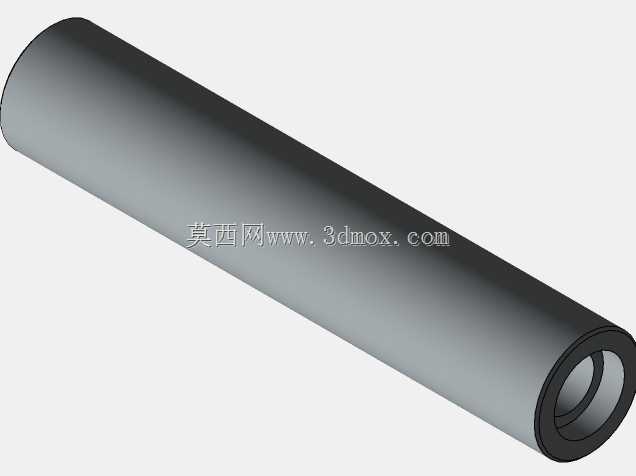

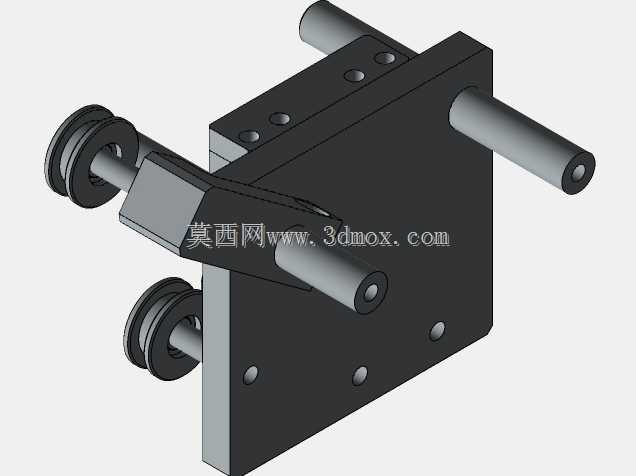

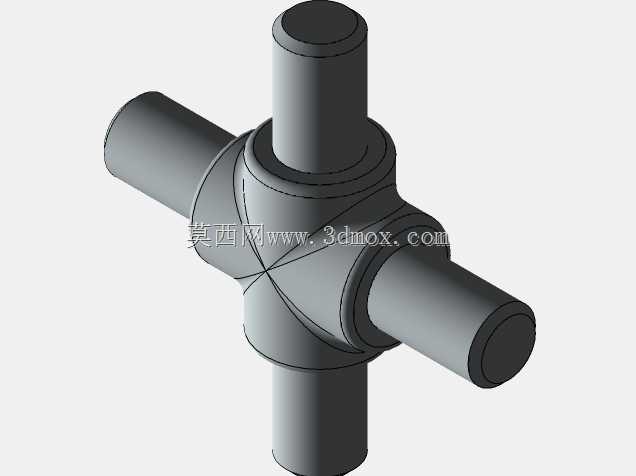

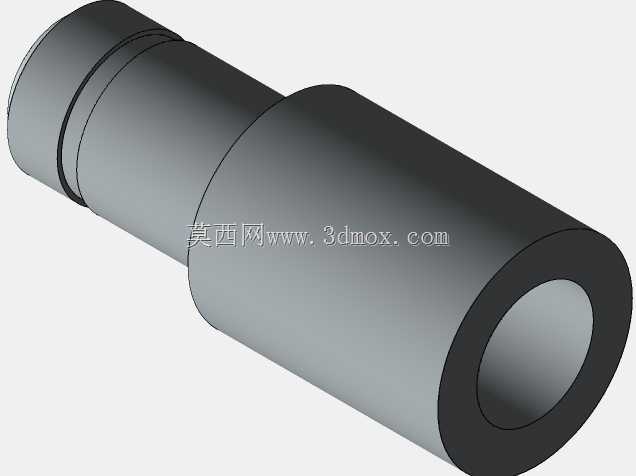

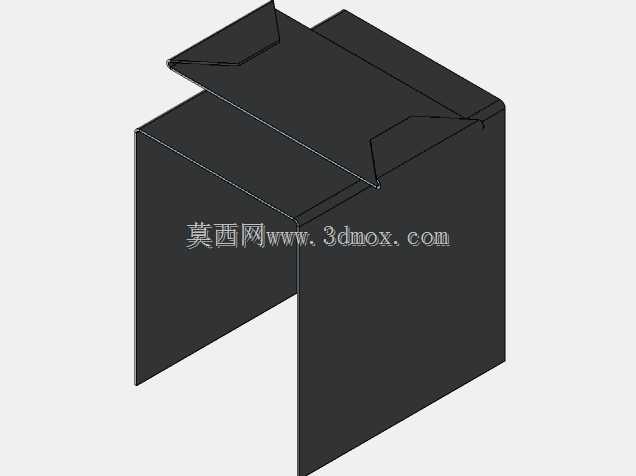

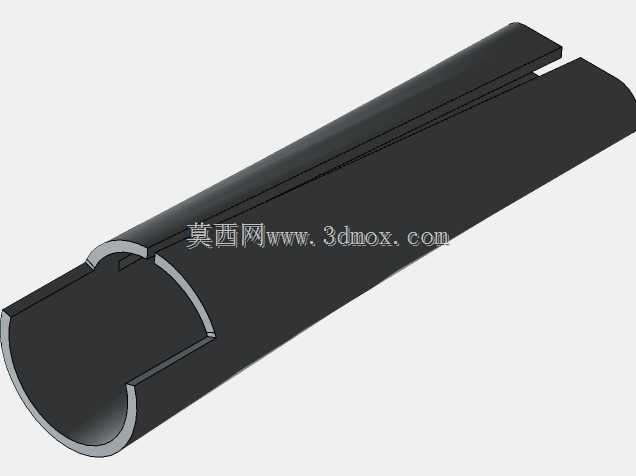

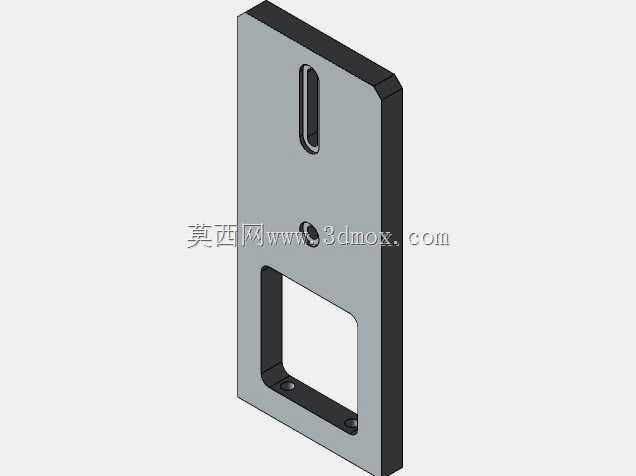

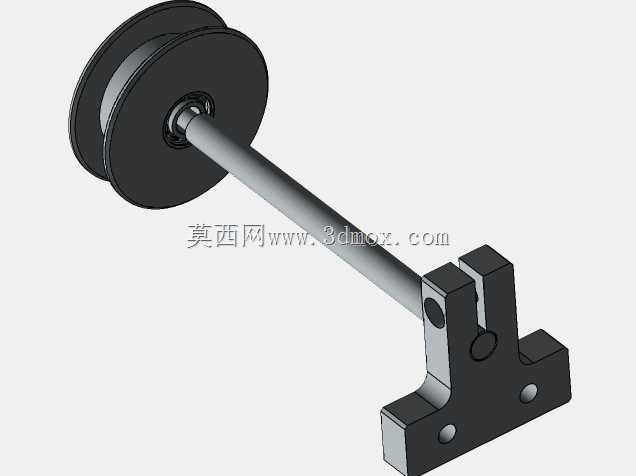

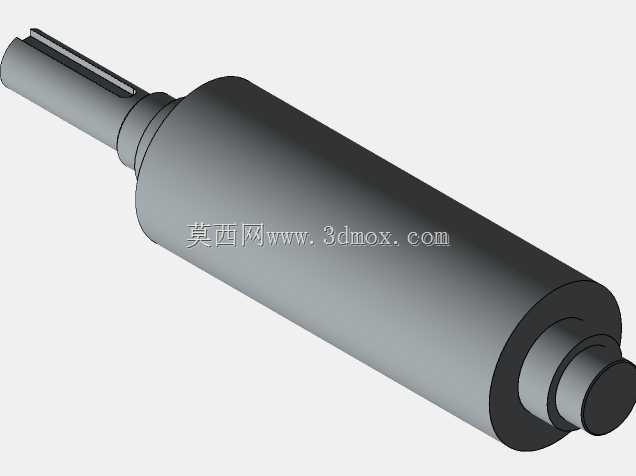

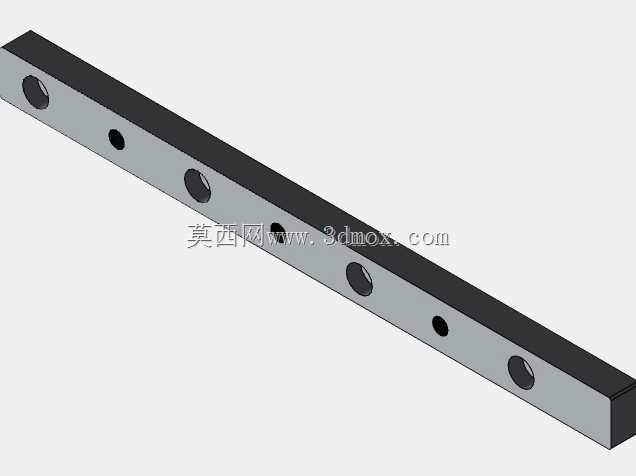

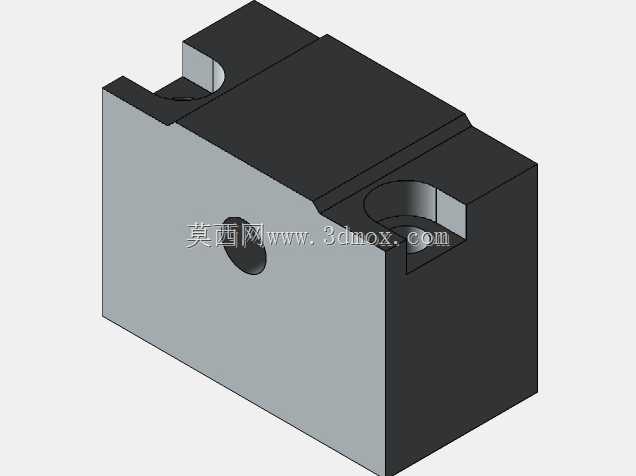

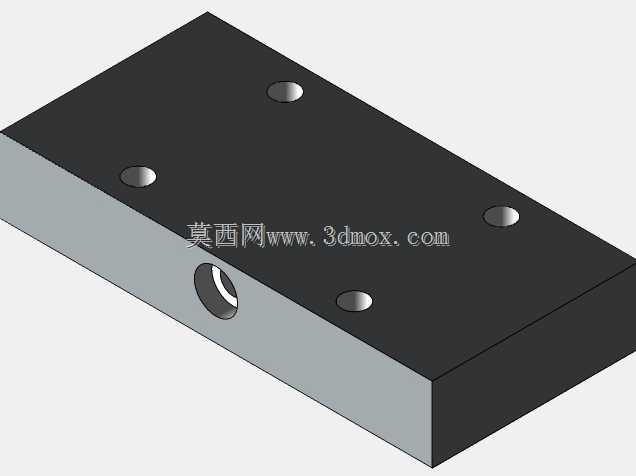

口罩机用圆盘式滚轮组件结构设计

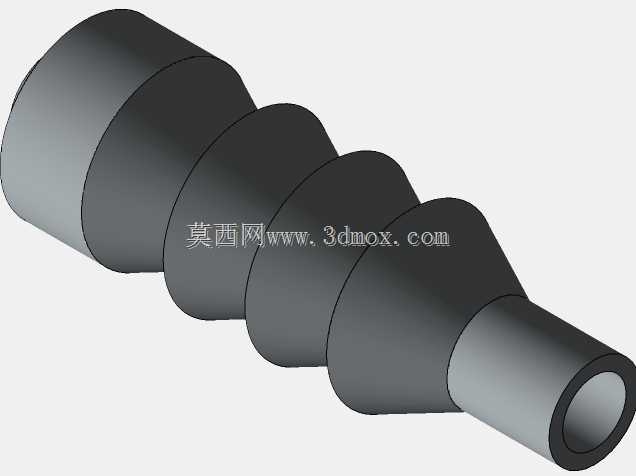

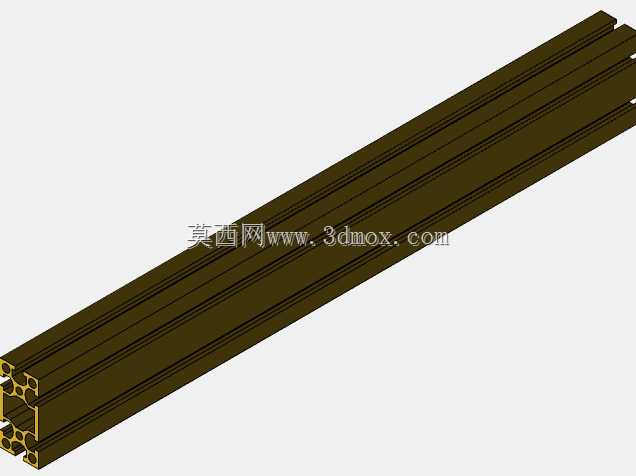

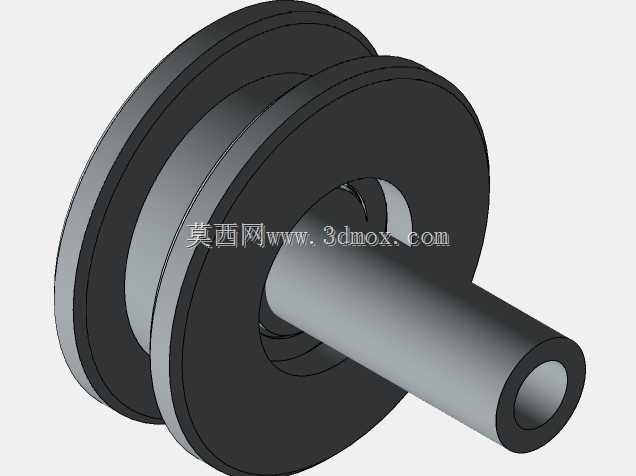

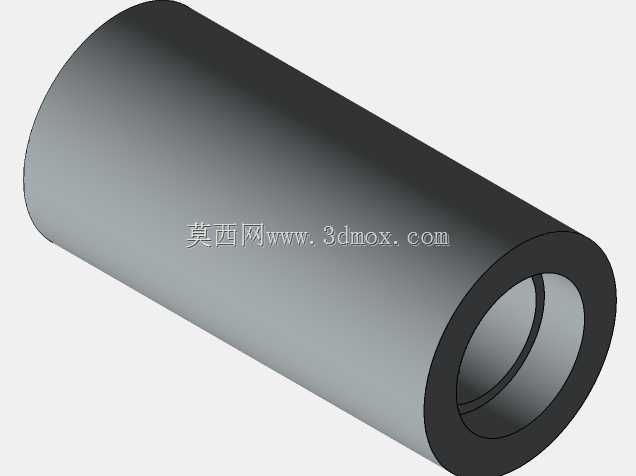

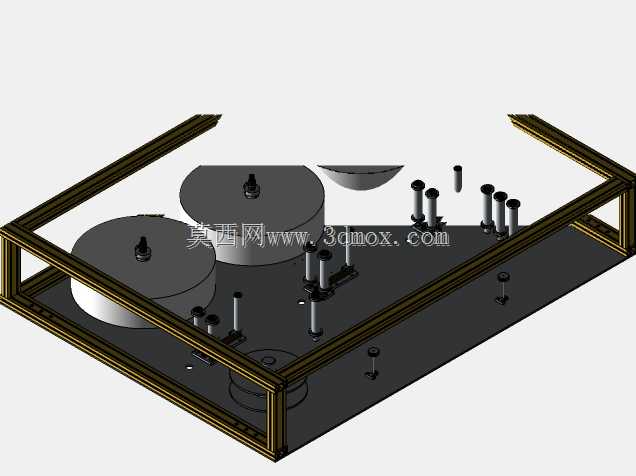

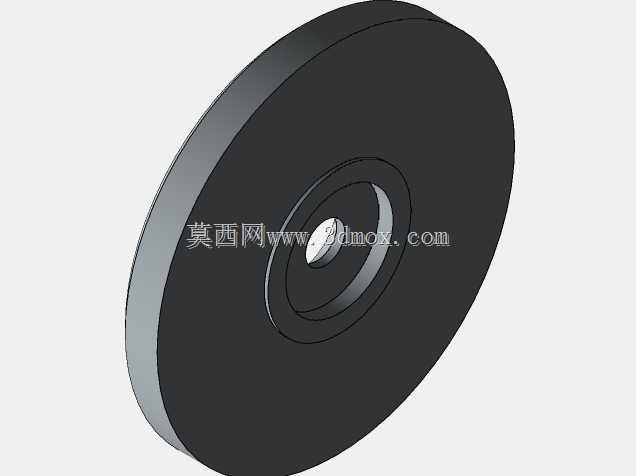

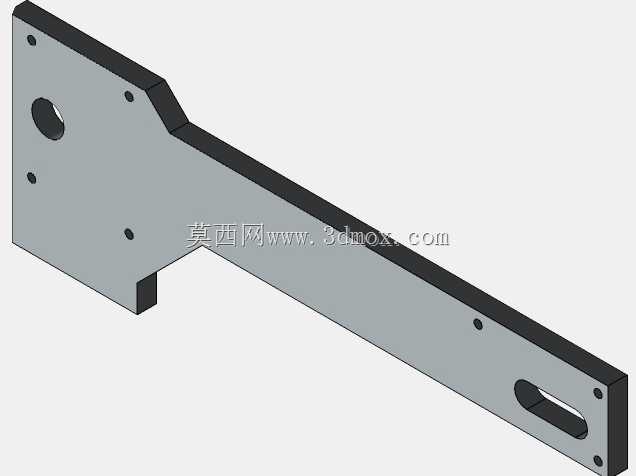

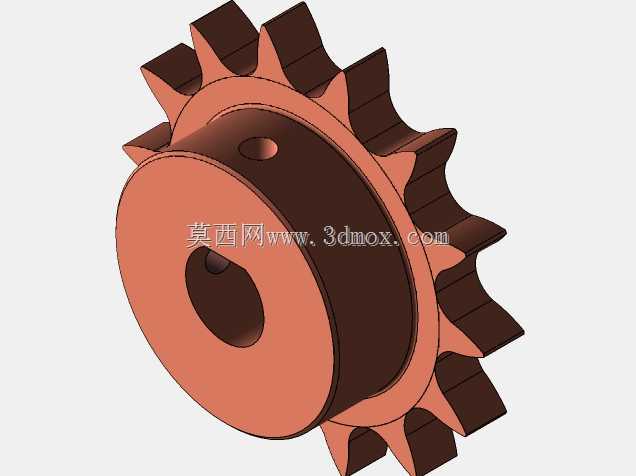

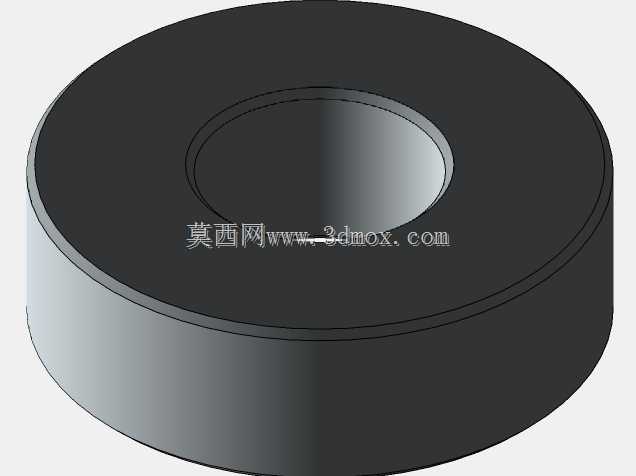

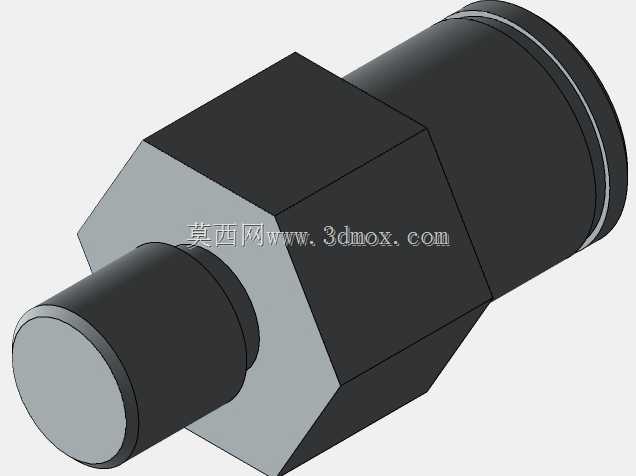

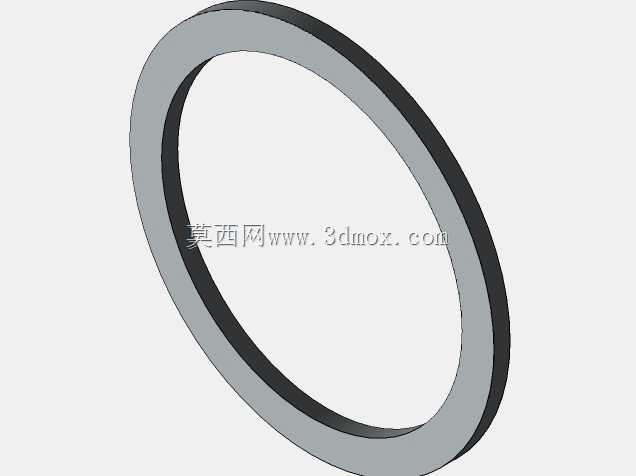

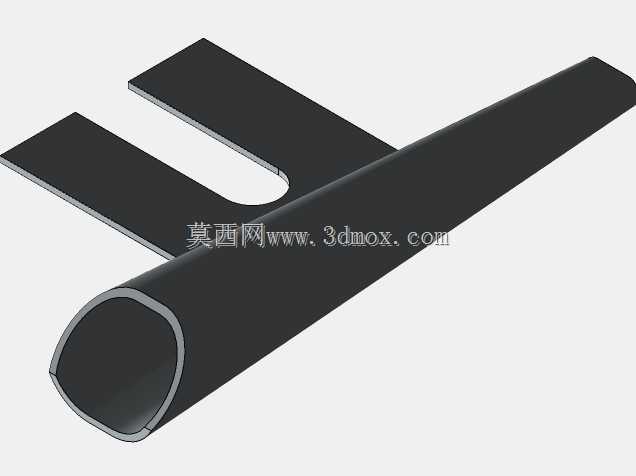

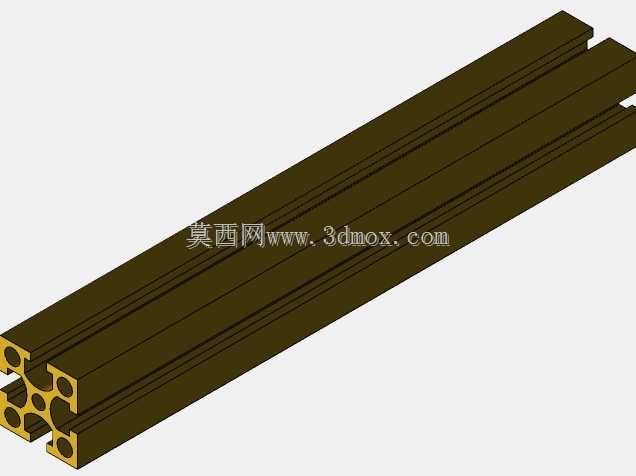

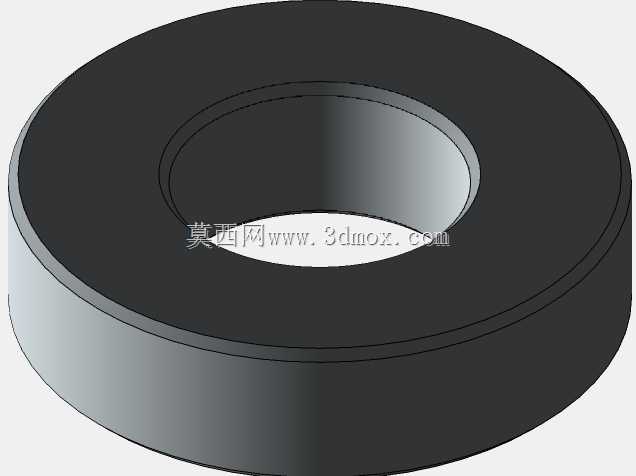

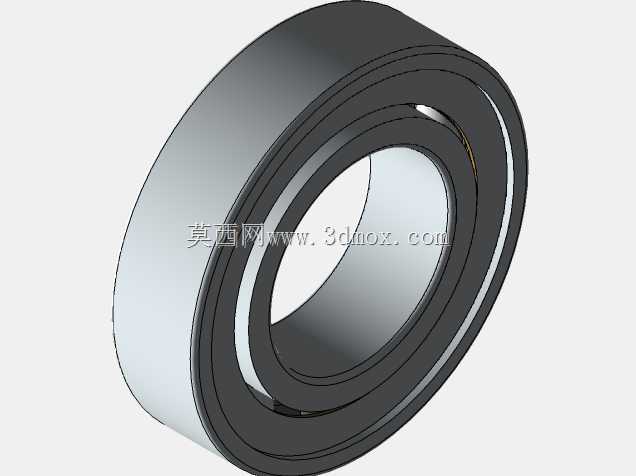

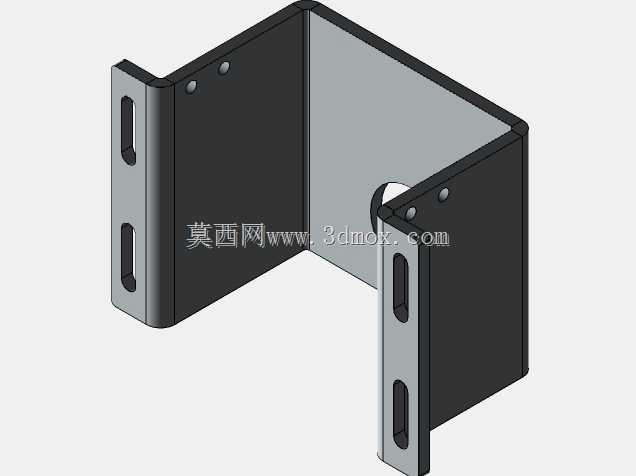

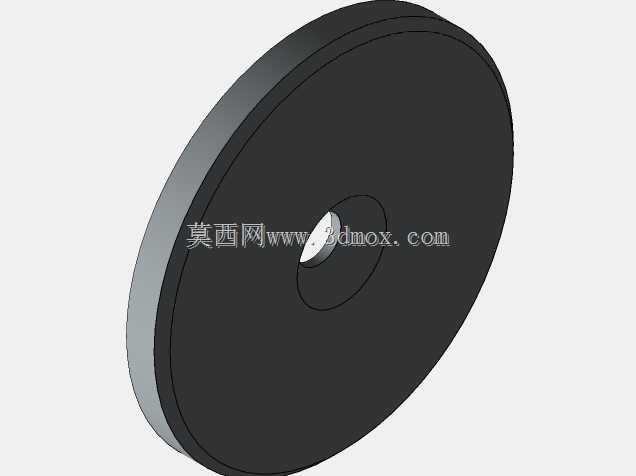

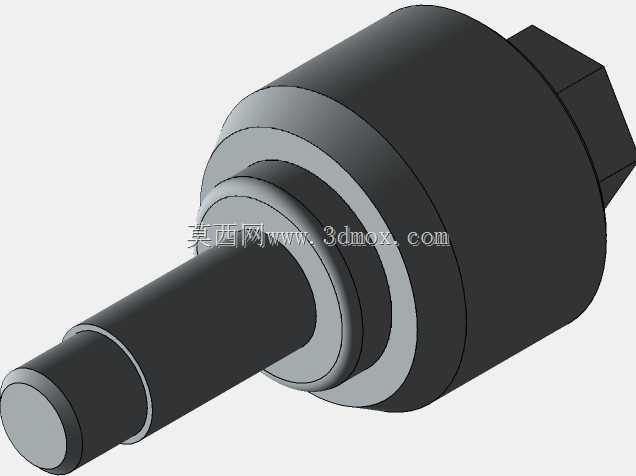

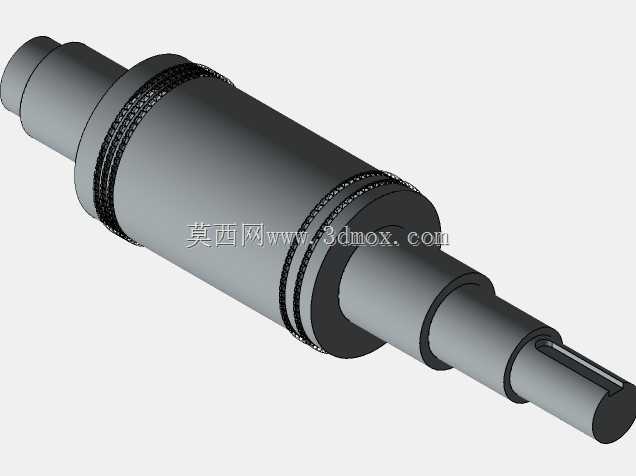

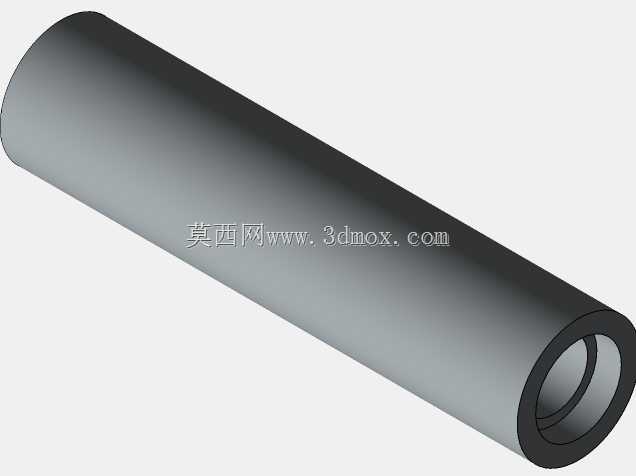

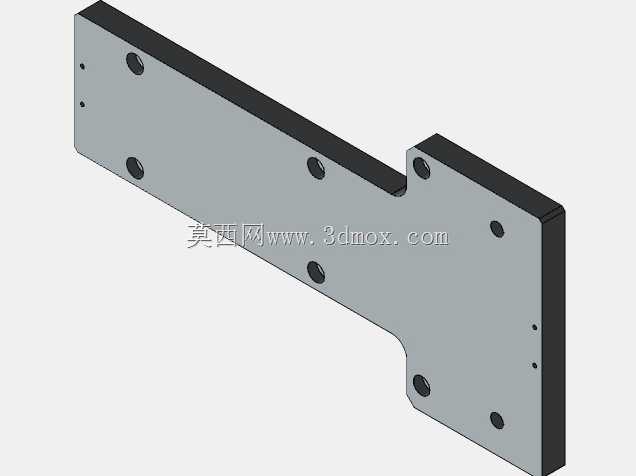

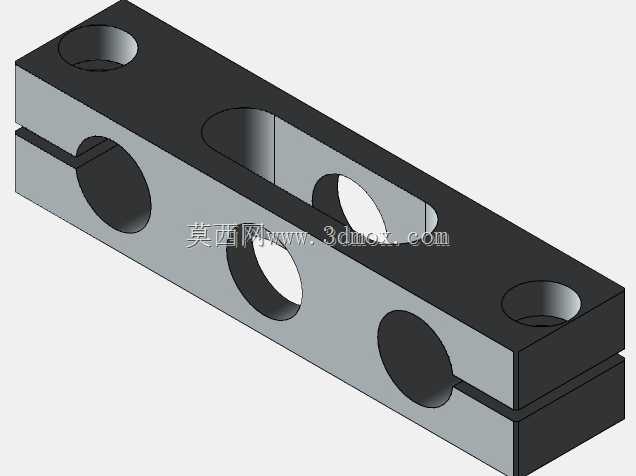

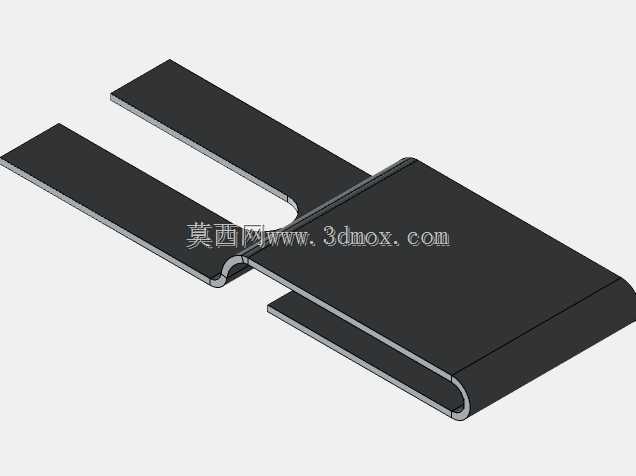

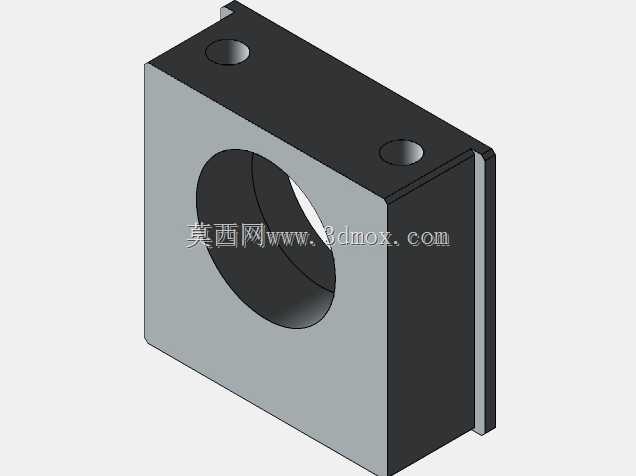

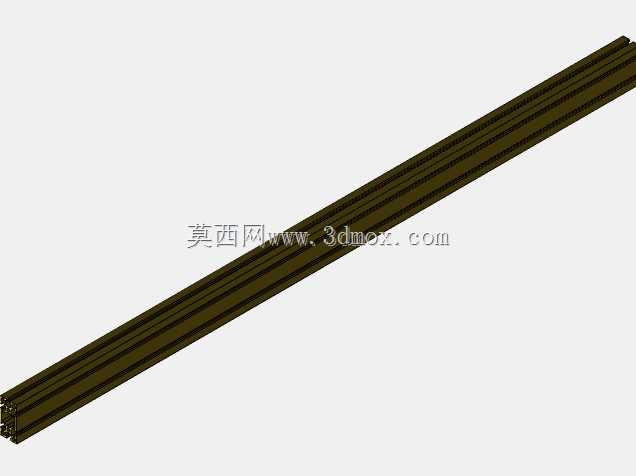

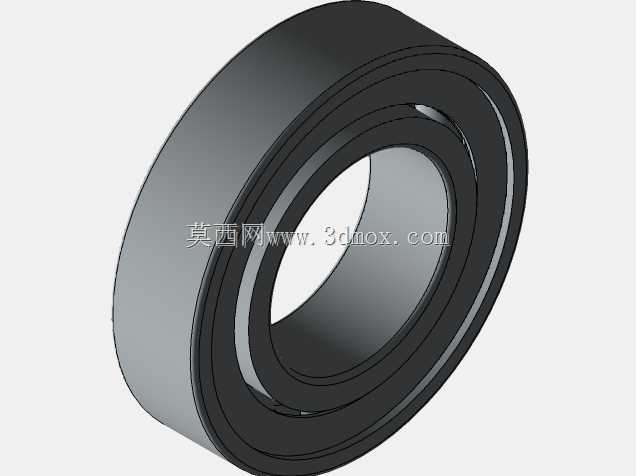

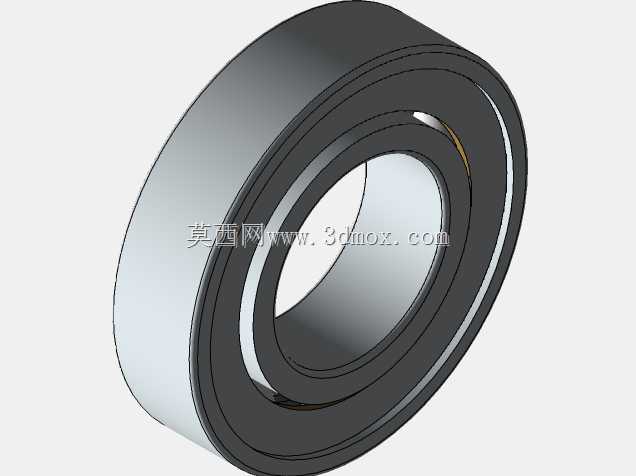

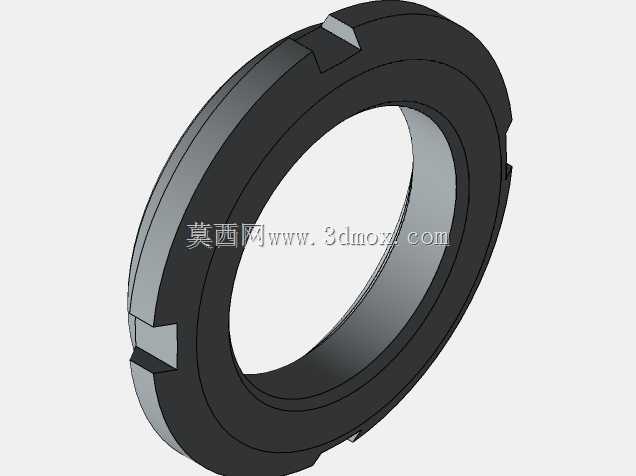

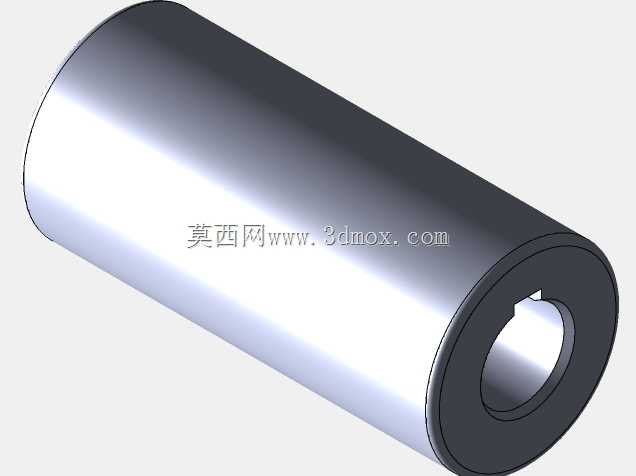

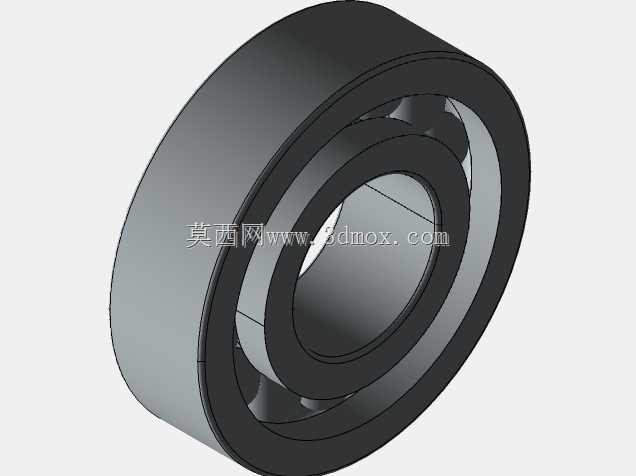

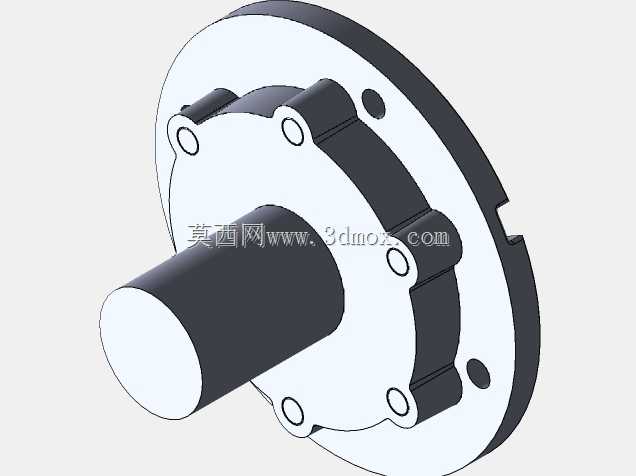

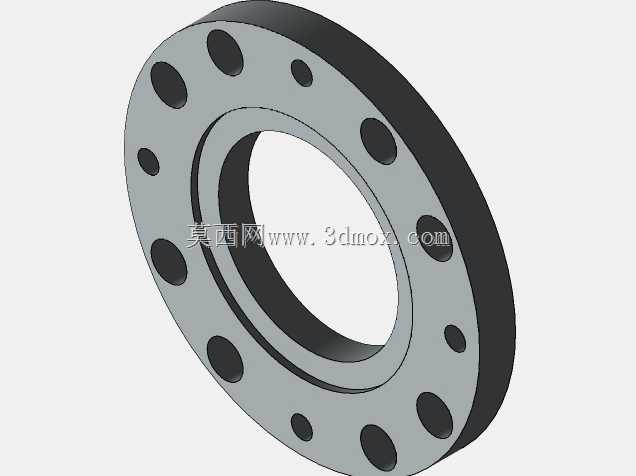

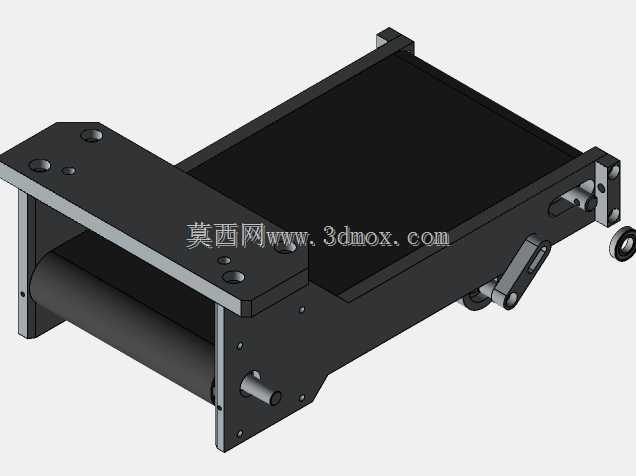

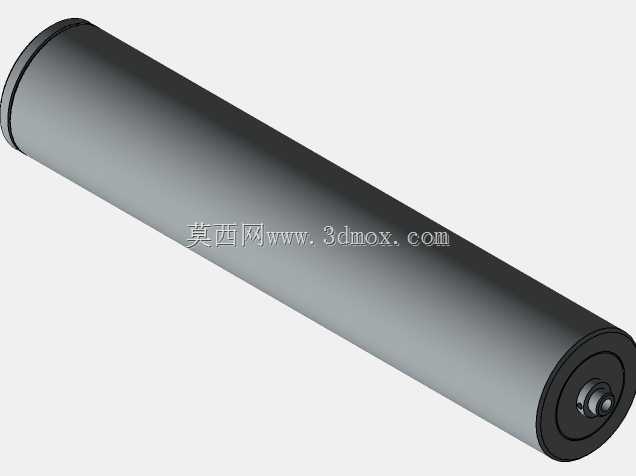

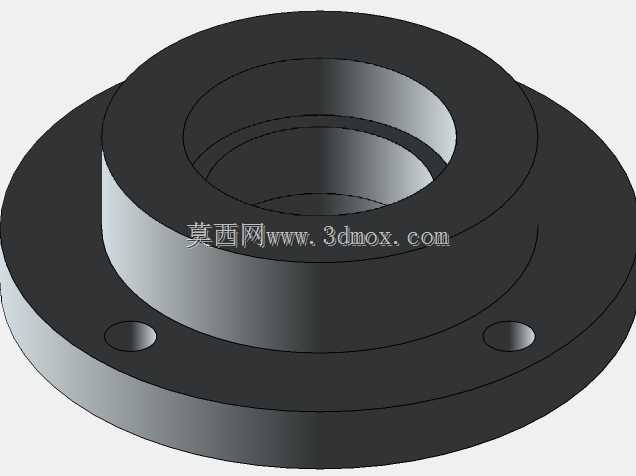

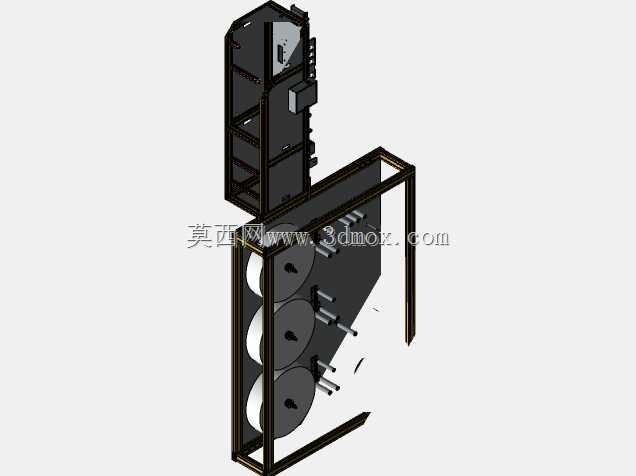

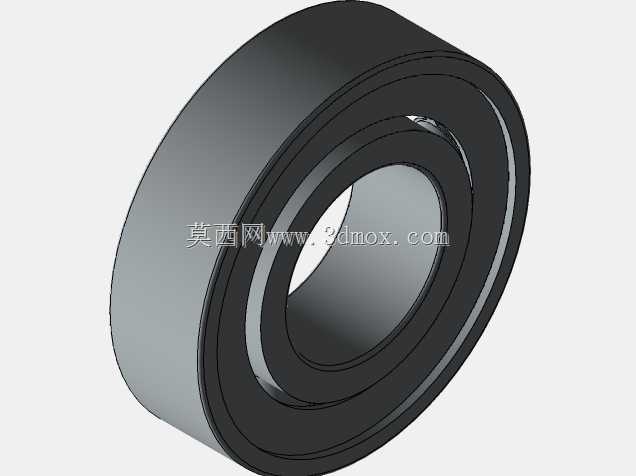

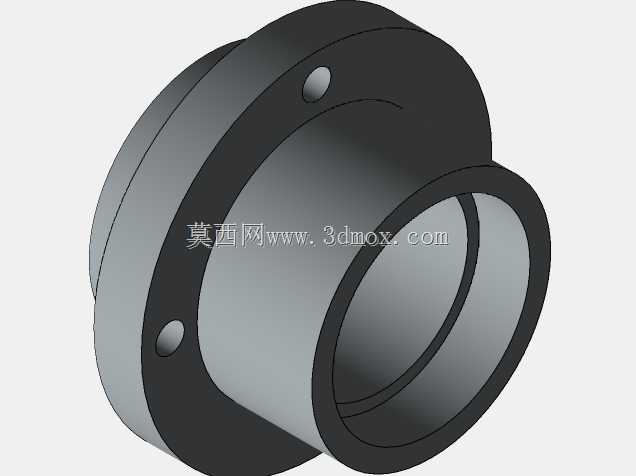

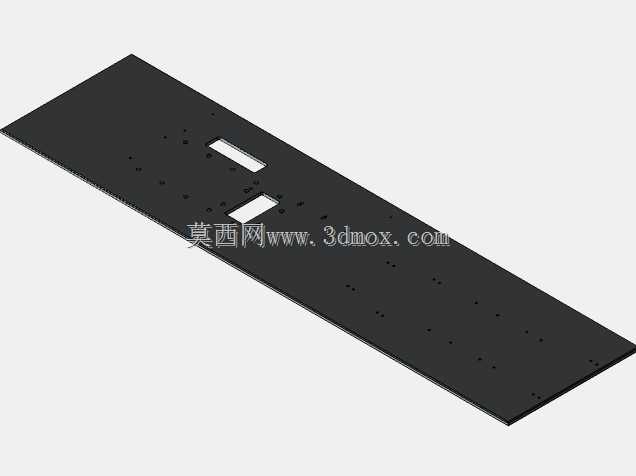

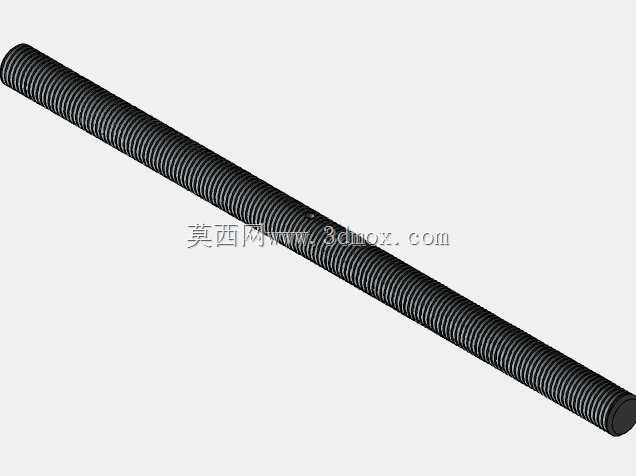

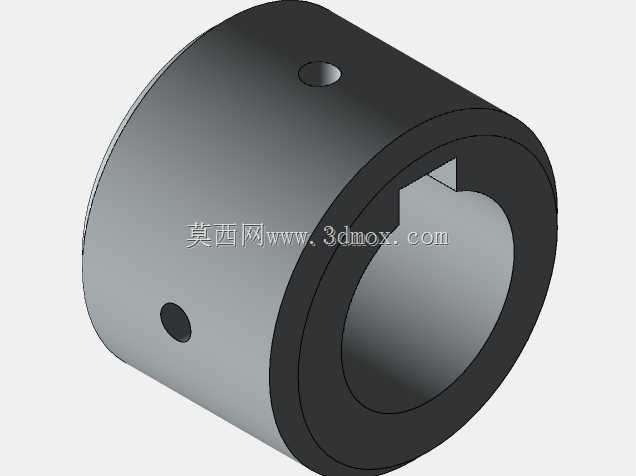

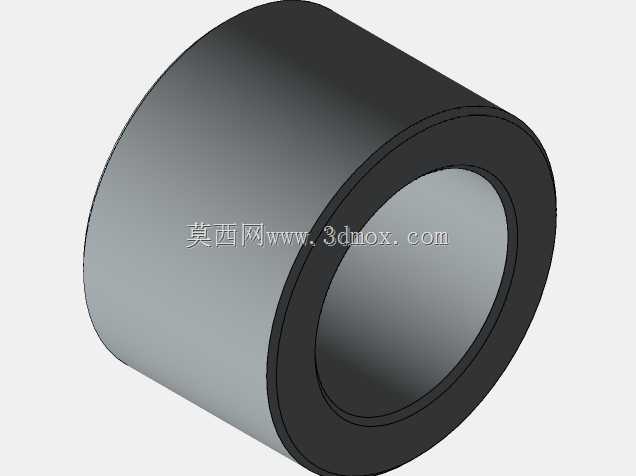

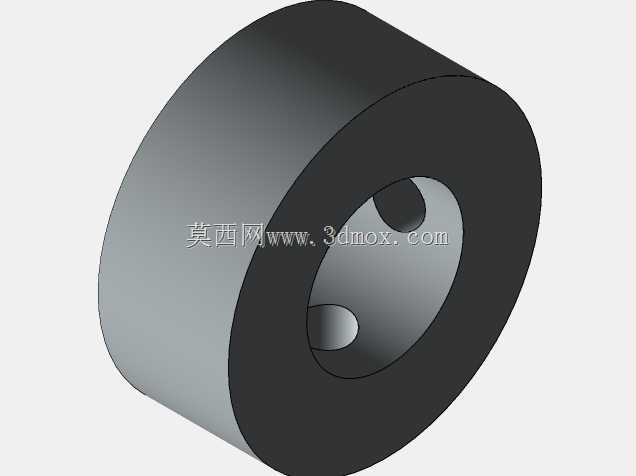

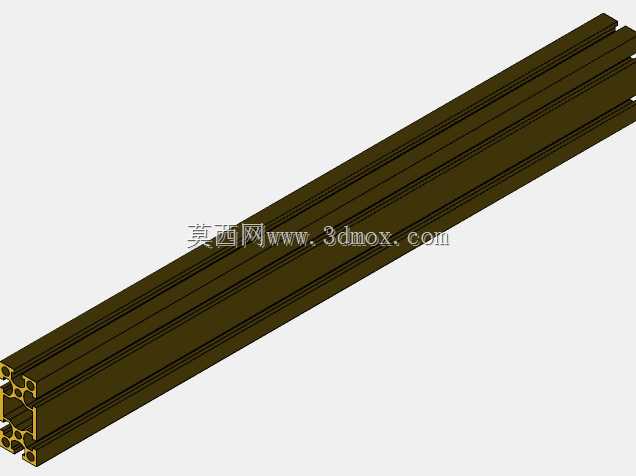

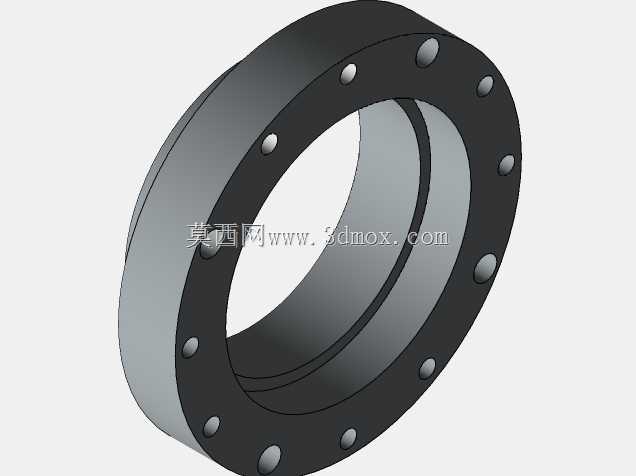

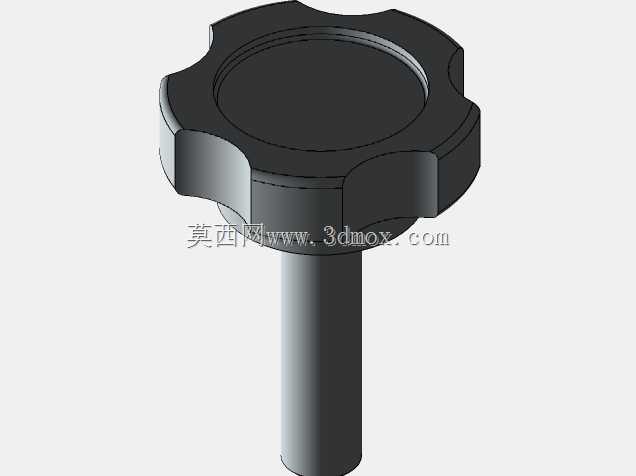

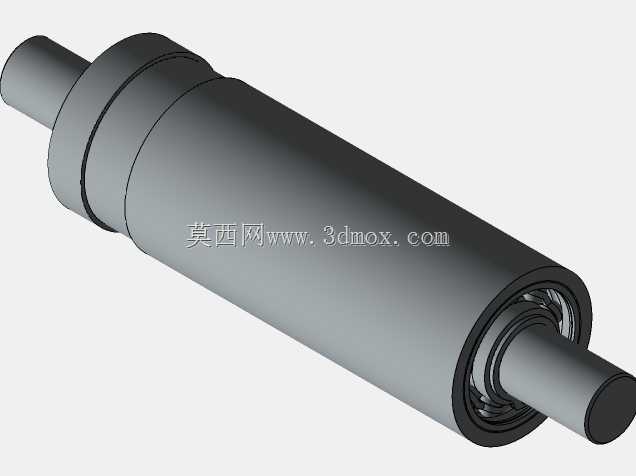

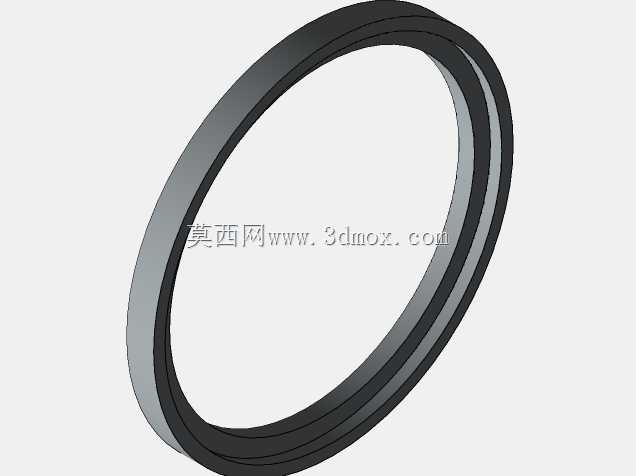

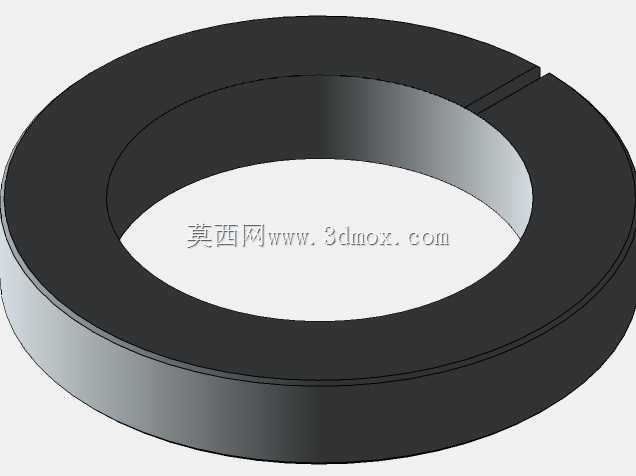

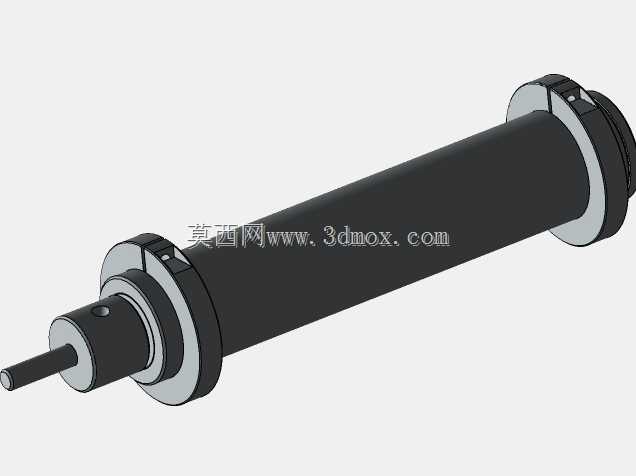

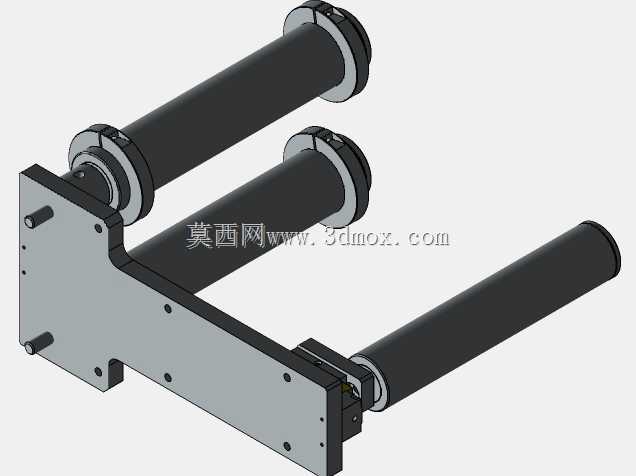

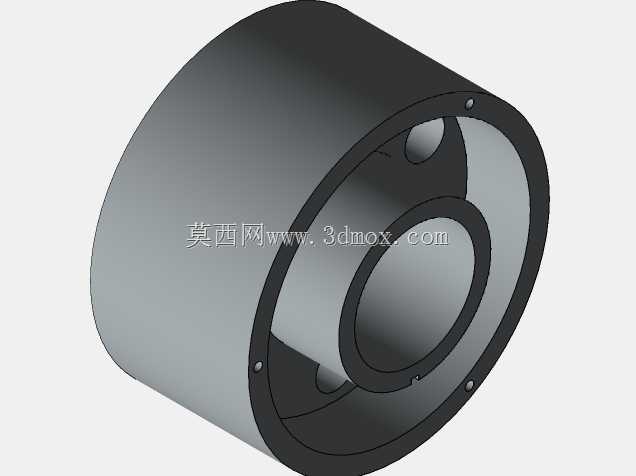

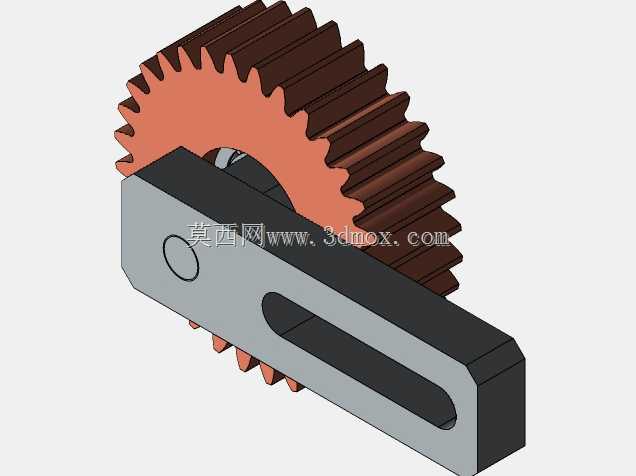

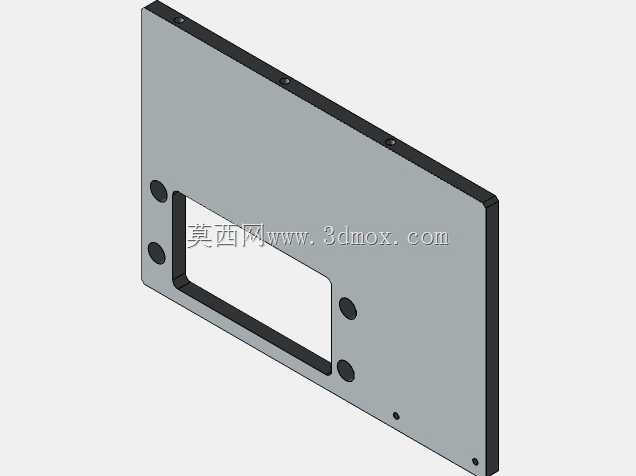

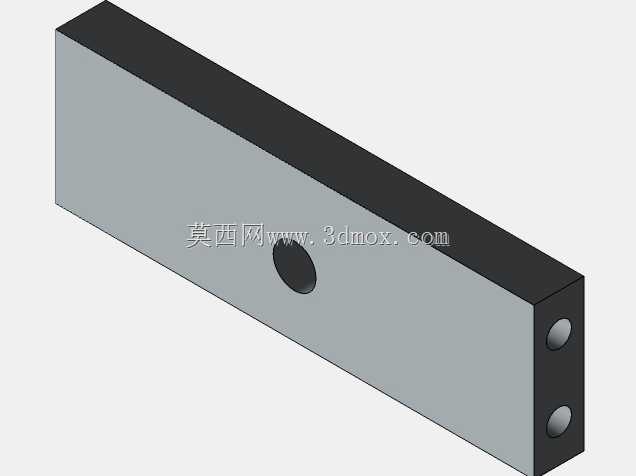

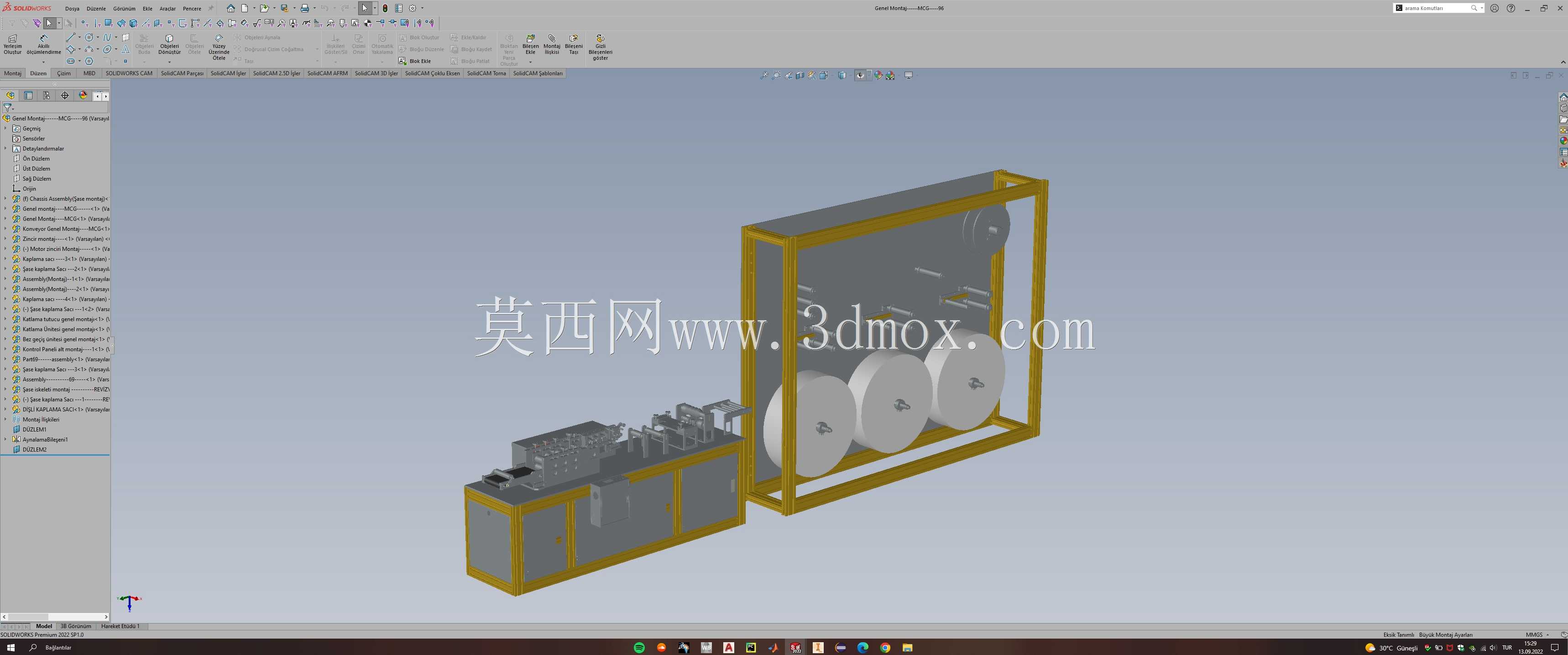

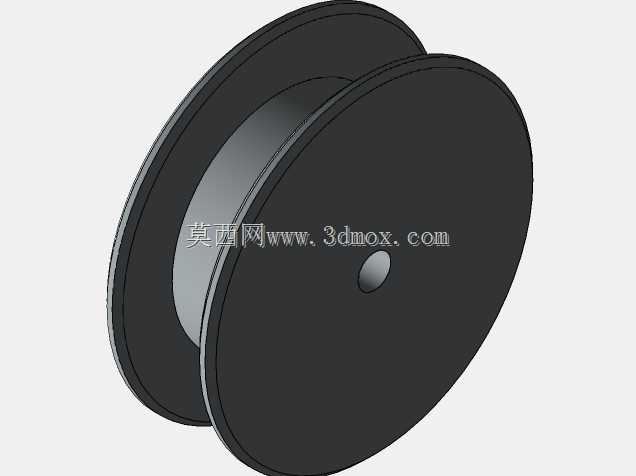

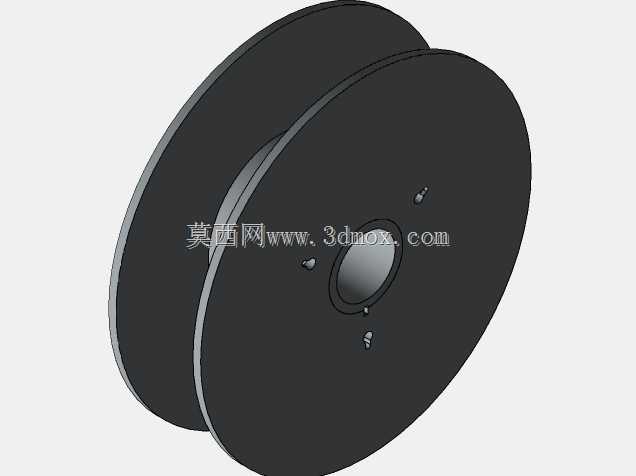

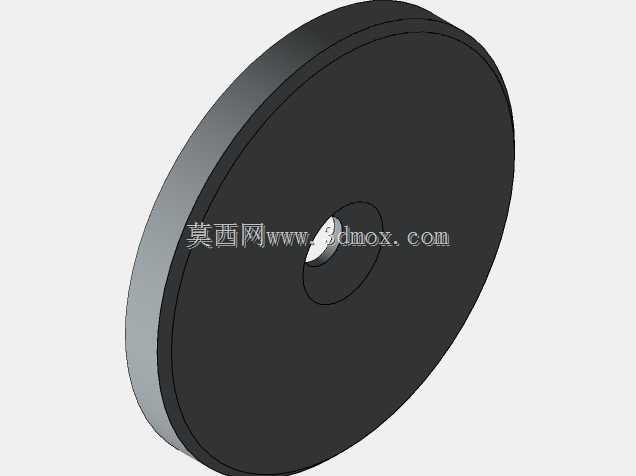

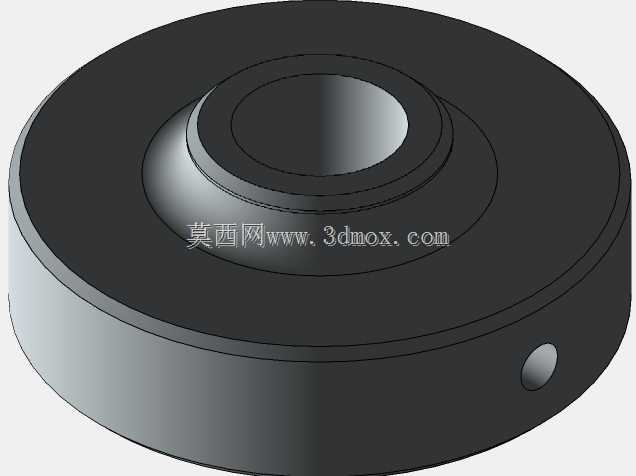

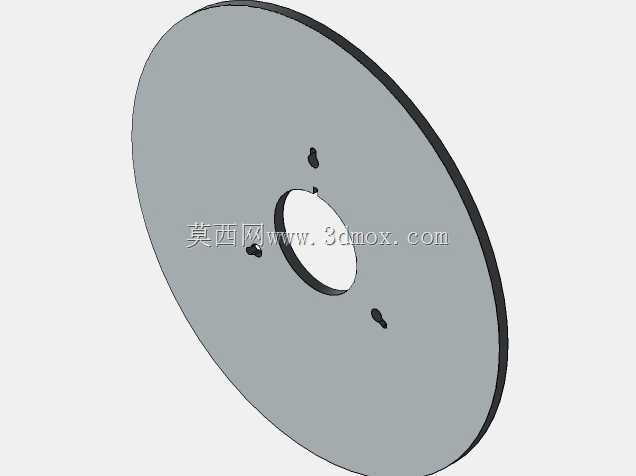

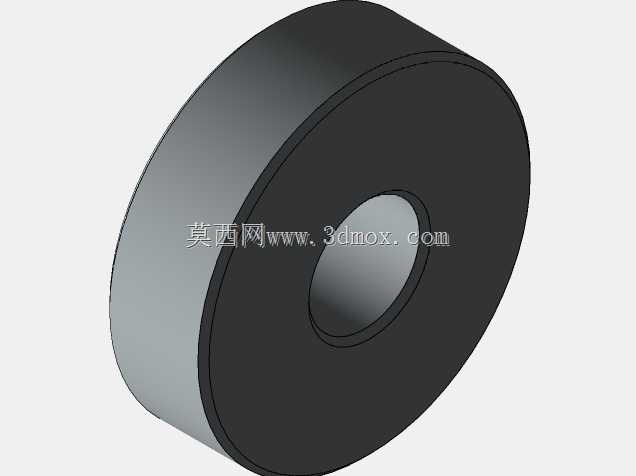

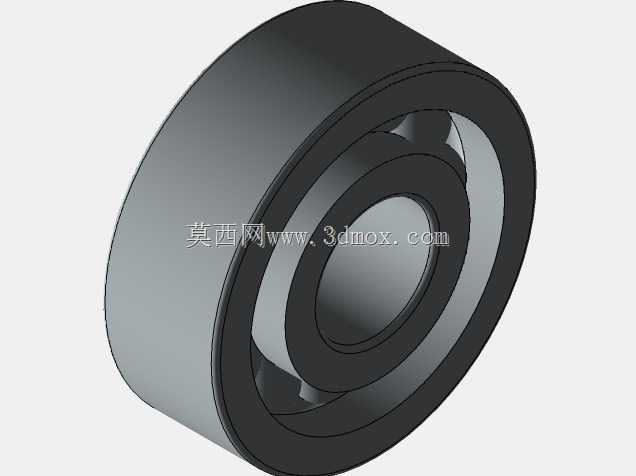

　　该圆盘类零件是平面口罩生产设备中料卷输送工位的核心承托滚轮，主要应用于口罩机无纺布、熔喷布、鼻梁条等卷状原材料的放卷与张力传导环节，在连续化口罩生产线上，这类滚轮直接决定了面料输送的平整度，一旦滚轮形位公差超标，很容易出现面料跑偏、褶皱，最终导致口罩成品耳带焊接错位、鼻梁条偏移等批量质量问题。从结构设计来看，该零件采用大直径薄圆盘主体加中心阶梯安装孔的构型，大直径轮面设计可以增大与柔性面料的接触面积，降低单位面积压强，避免薄型熔喷布被压痕或拉扯变形，中心的阶梯孔结构分别对应安装轴承与定位轴肩，装配时可以直接通过轴肩实现轴向定位，不需要额外加装定位套，能有效减少装配环节的累积误差。

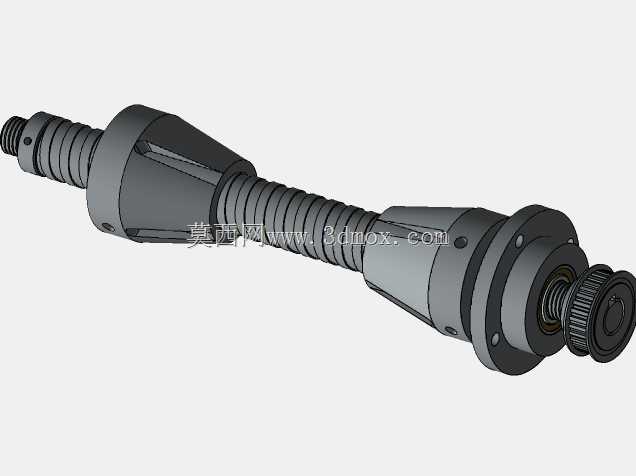

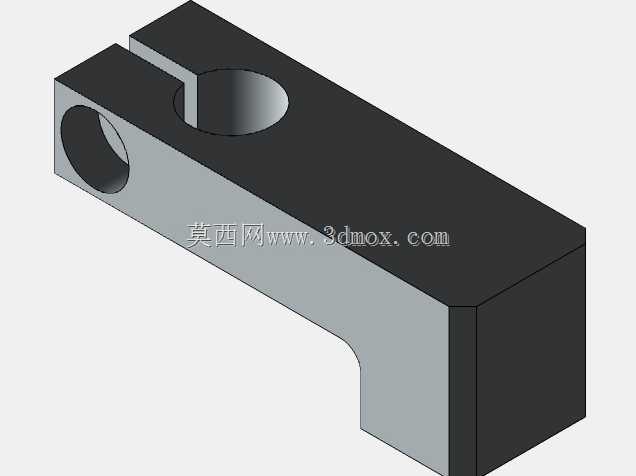

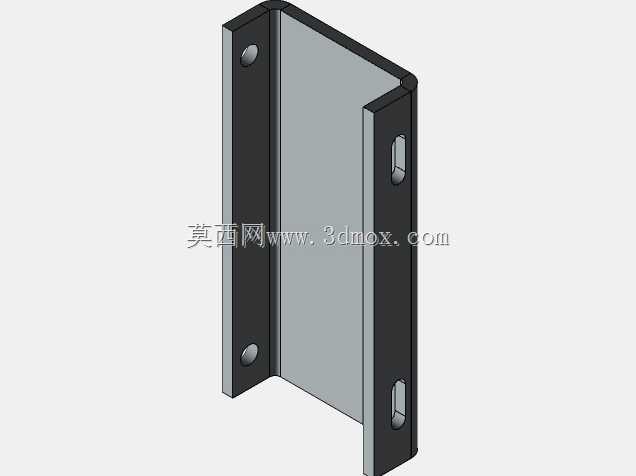

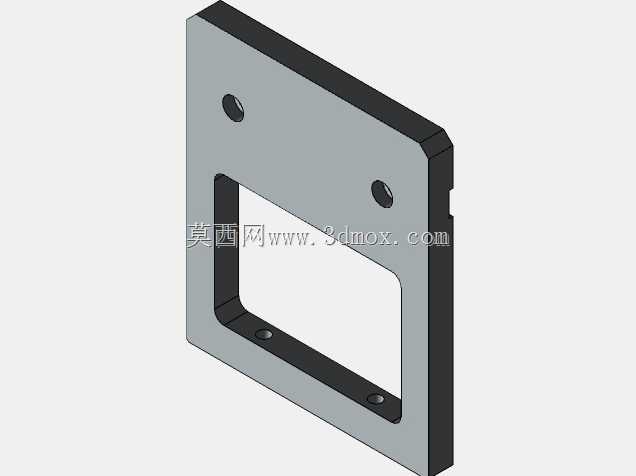

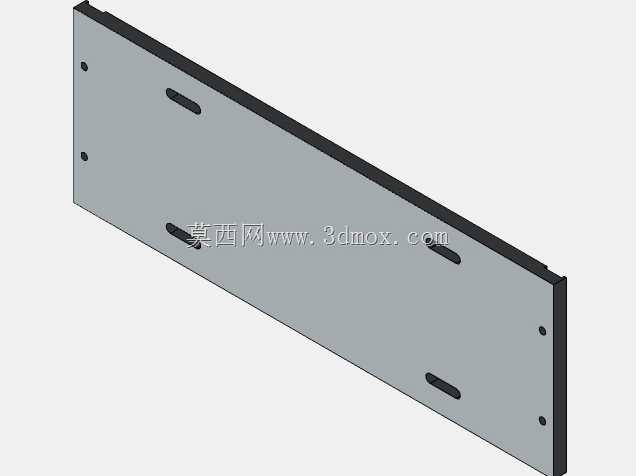

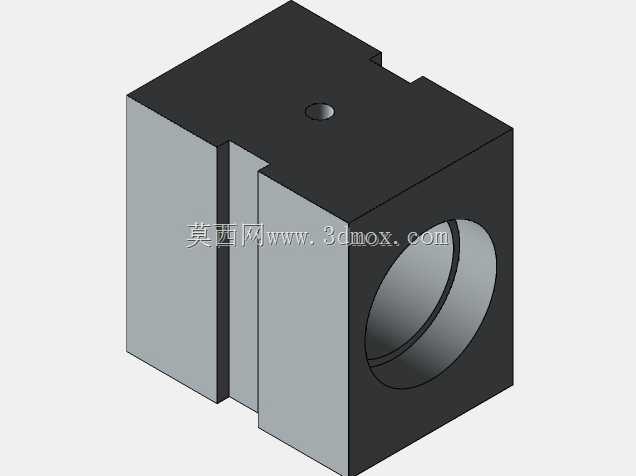

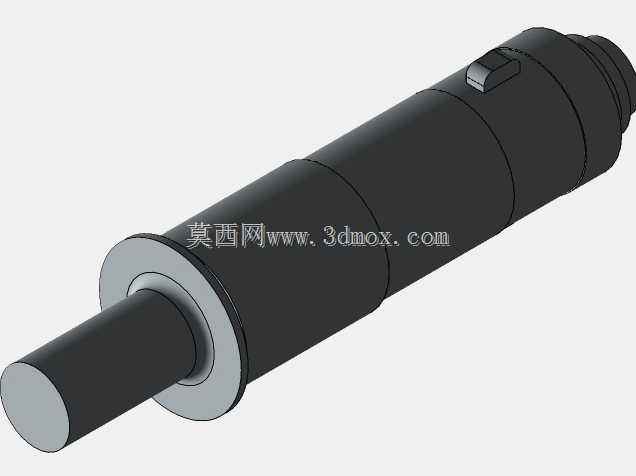

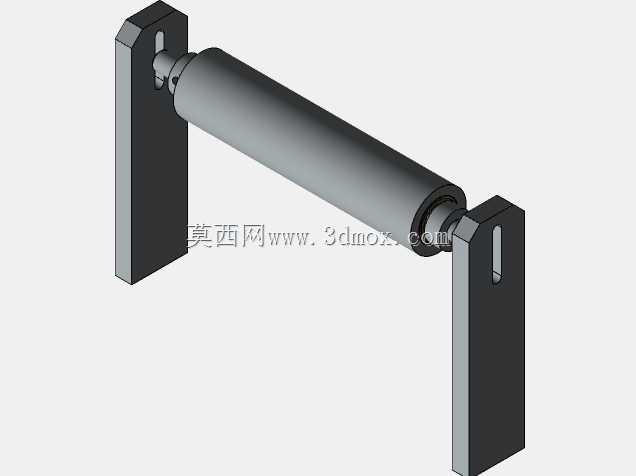

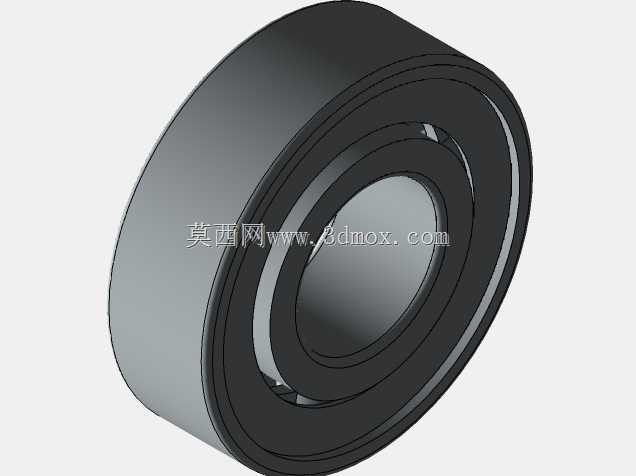

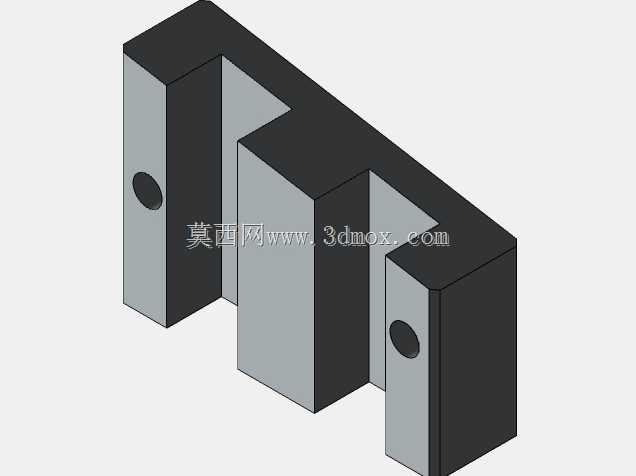

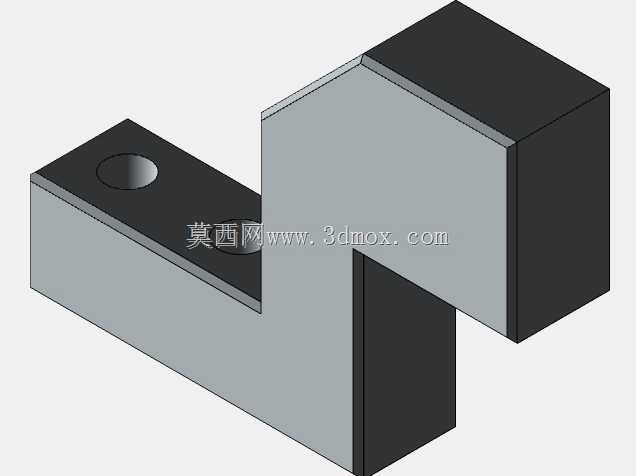

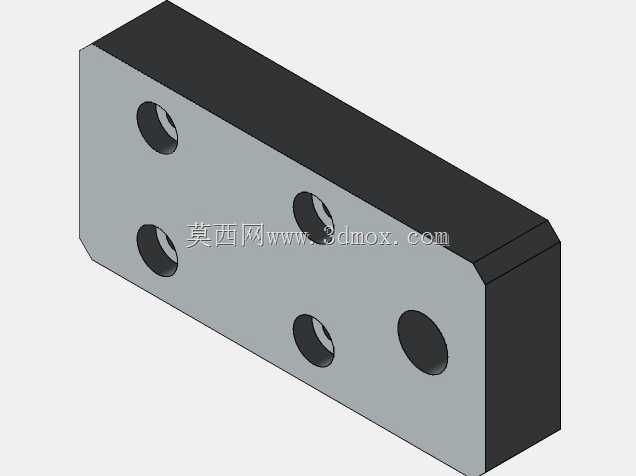

　　轮面的厚度经过反复校核，既保证了整体刚性，在1.2m幅宽面料的张紧力作用下不会出现盘面翘曲，又控制了整体重量，降低转动惯量，让设备启停瞬间滚轮能快速跟随传动系统响应，不会因为惯性过大导致面料拉扯松垮。中心安装孔的同轴度公差控制在0.02mm以内，轮面的端面跳动公差不超过0.03mm，这样的精度要求可以保证滚轮高速转动时不会出现径向跳动，避免面料输送过程中出现周期性的张力波动。从安装边界来看，该滚轮的中心孔直径适配口罩机通用的20mm直径安装轴，圆盘外径为220mm，轮体总厚度35mm，安装时两侧预留10mm的轴承安装位即可，不需要对现有口罩机的墙板安装位做额外改造，可以直接替换同规格的老旧磨损滚轮。

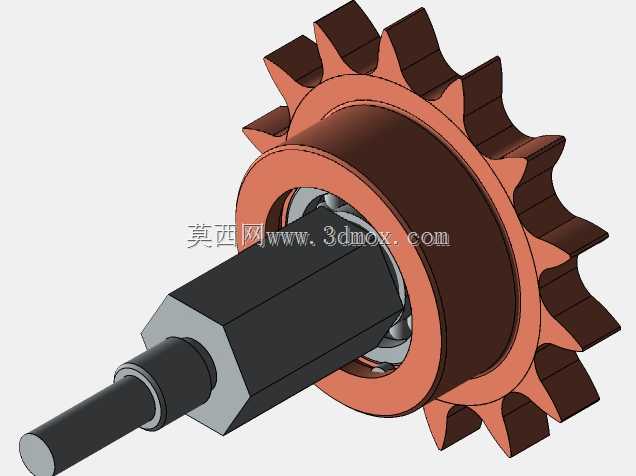

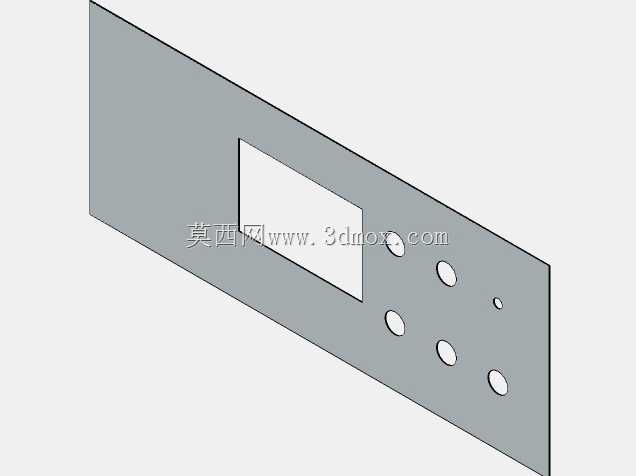

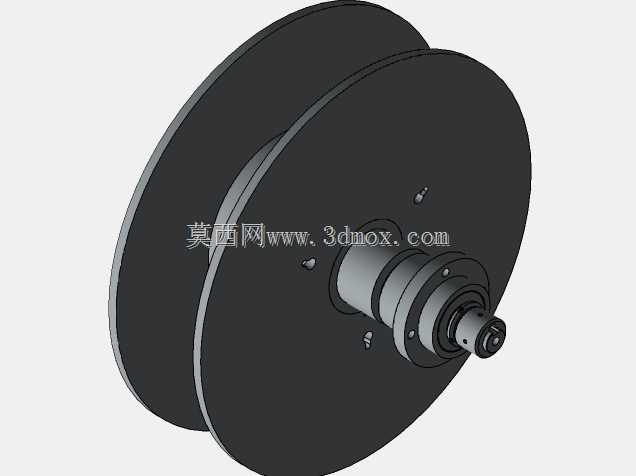

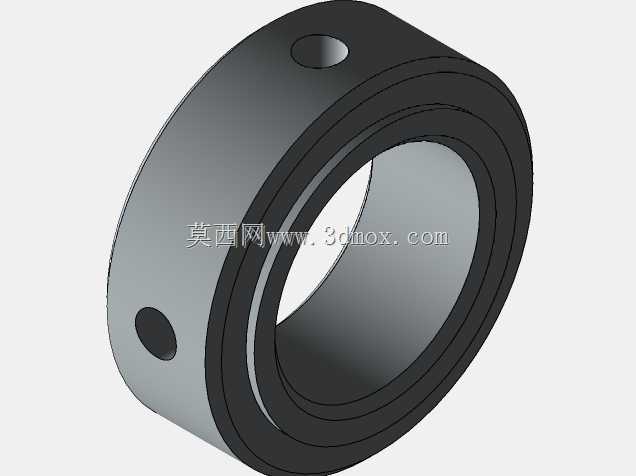

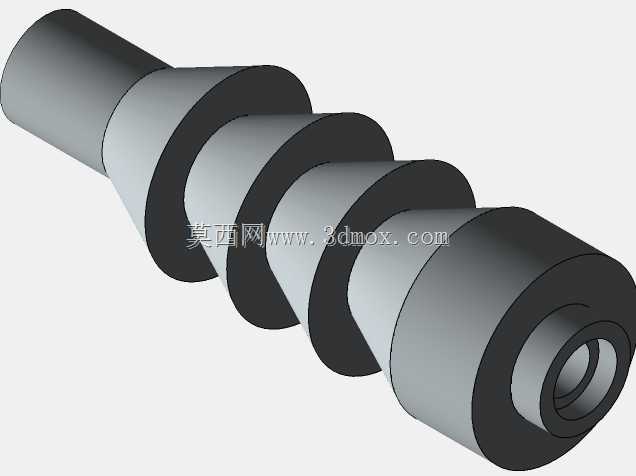

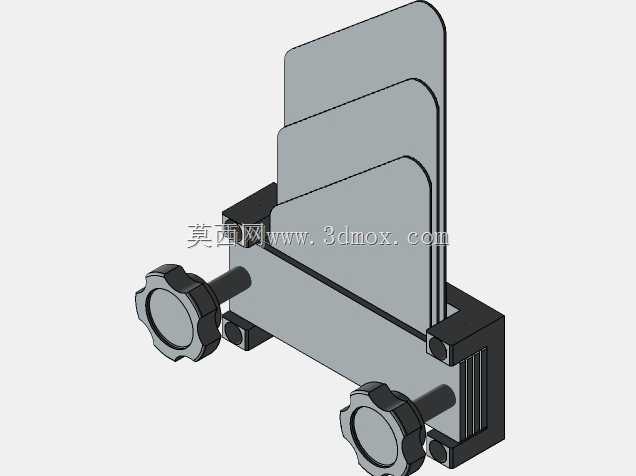

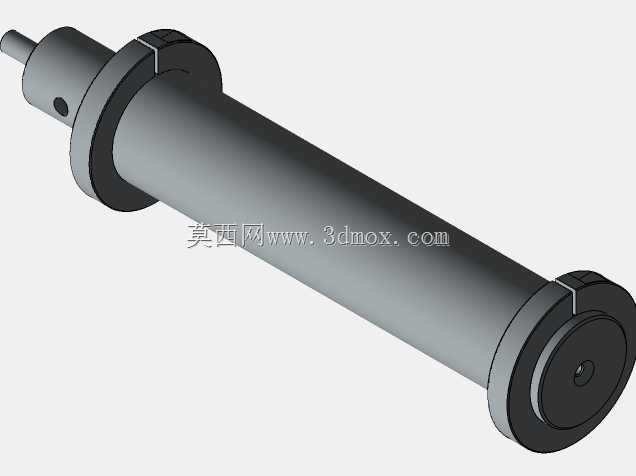

　　在实际生产场景中，这类滚轮长期处于连续运转状态，轮面采用光滑无纹路设计，不会勾挂无纺布表层的纤维，同时阶梯式的中心凸台结构可以对料卷的轴向位置做初步限位，配合两侧的挡料盘就能避免料卷在转动过程中轴向窜动。设计过程中特意弱化了轮面的棱角，所有边缘都做了R1.5的圆角处理，避免尖锐棱边刮伤面料或者在设备调试过程中划伤操作人员。不同于普通的输送滚轮，该零件的中心凸台高度经过精确计算，刚好可以适配标准料卷的纸筒内孔定位深度，上料时只需要将料卷套入凸台就能完成初步对中，不需要反复调整料卷位置，能有效缩短换料停机时间。

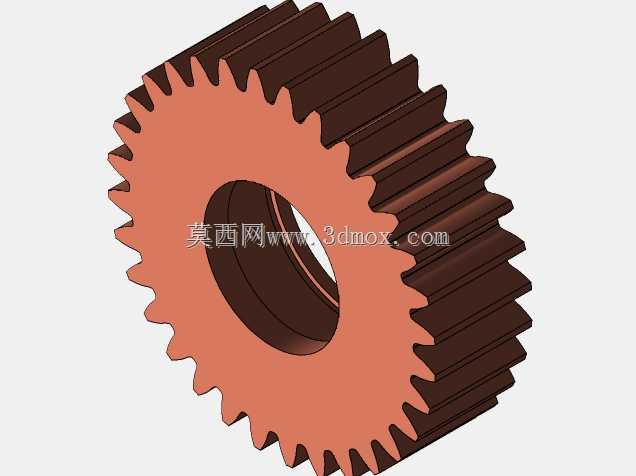

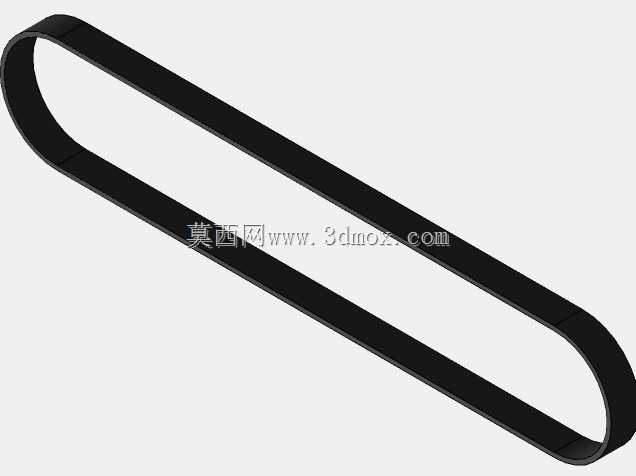

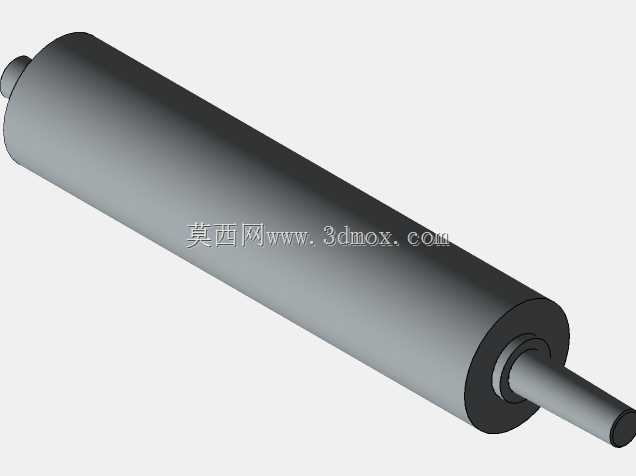

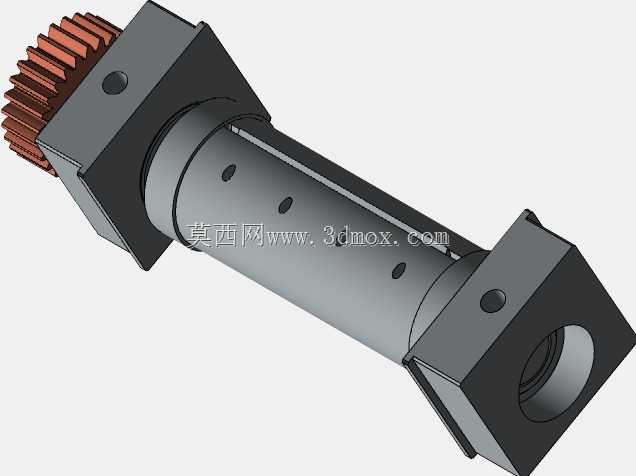

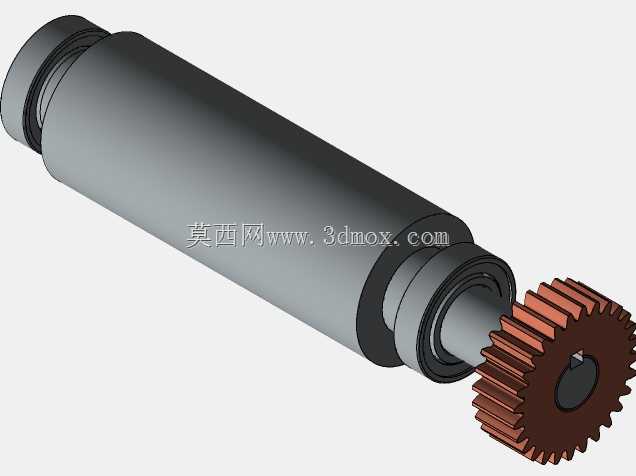

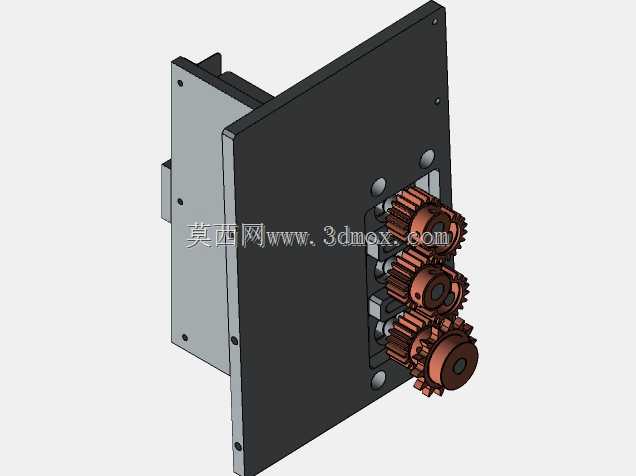

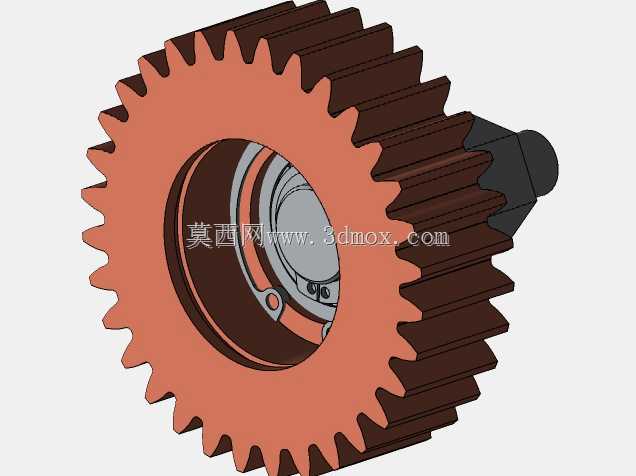

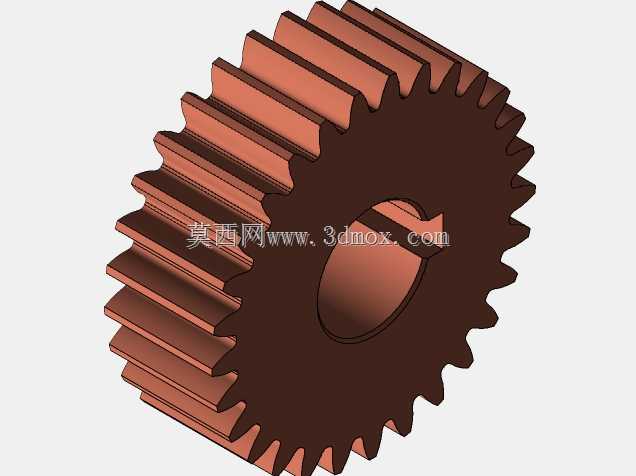

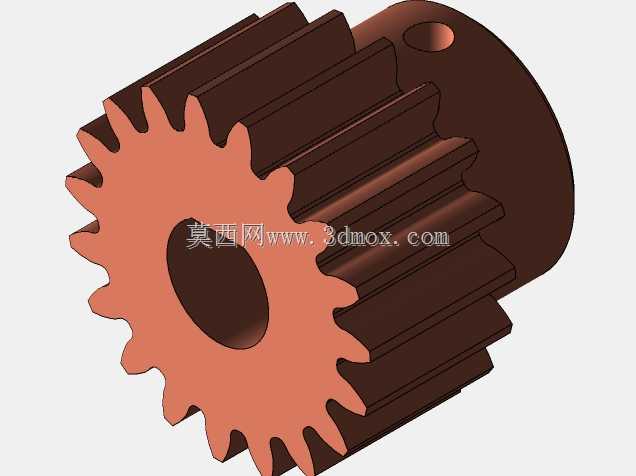

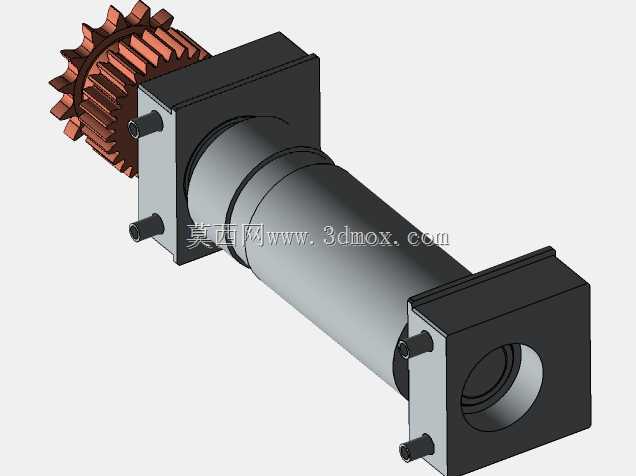

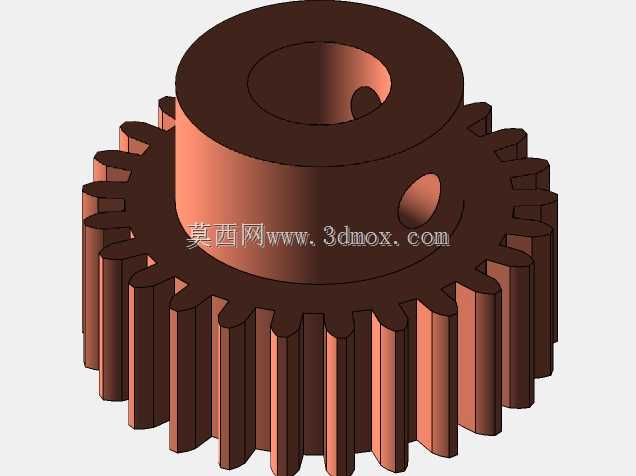

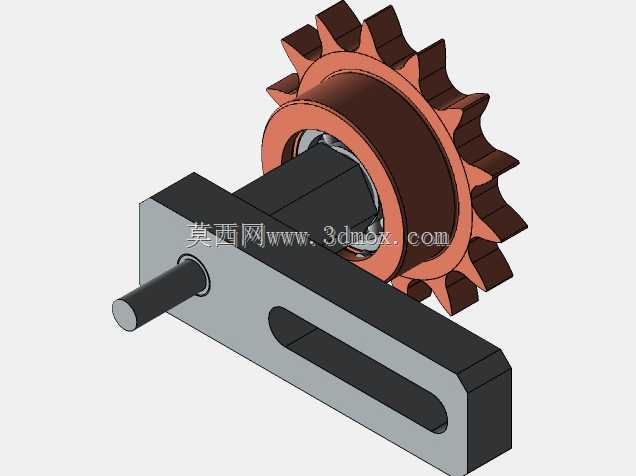

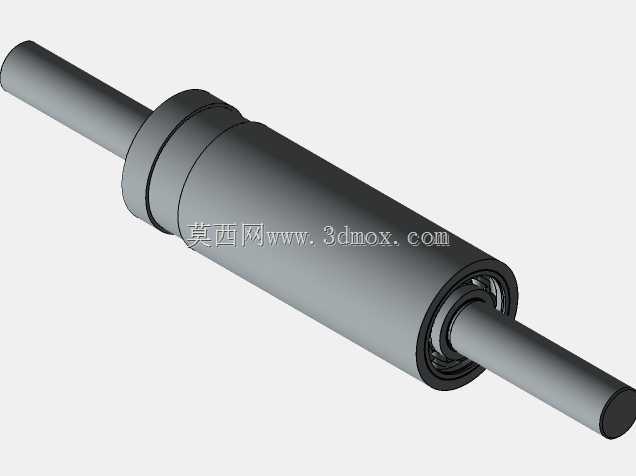

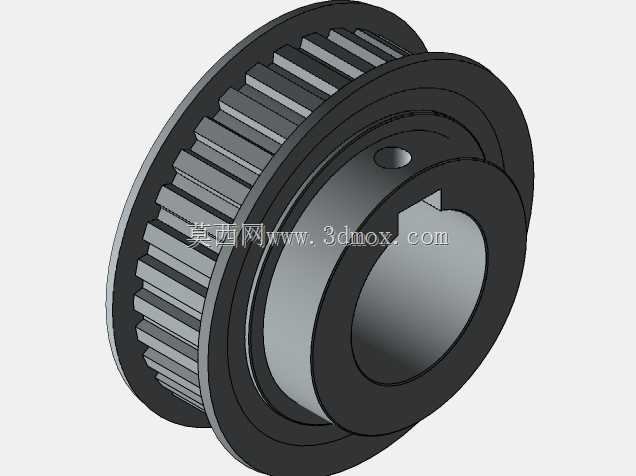

　　在传动适配性上，该滚轮既可以作为无动力被动辊依靠面料摩擦力带动转动，也可以在中心孔加装同步带轮，作为主动牵引辊使用，适配不同速度等级的口罩生产线，从每分钟80片的低速半自动设备到每分钟300片的高速全自动设备都能适用。轮体的材质设计选用硬质铝合金做基础加工，表面做硬质阳极氧化处理，既保证了轮面的耐磨性能，长期使用不会出现划痕勾丝，又控制了整体重量，降低传动电机的负载。在结构强度校核阶段，针对料卷满卷时的最大径向载荷做了有限元分析，确认轮体在最大载荷下的形变量不超过0.01mm，完全满足高速生产的精度要求，不会因为长期负载出现盘面变形。
