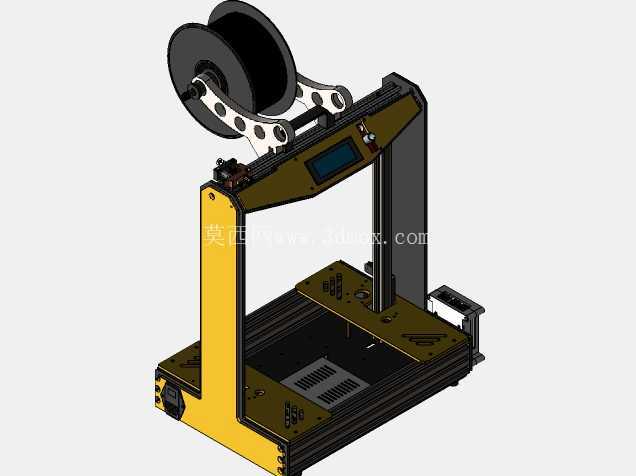

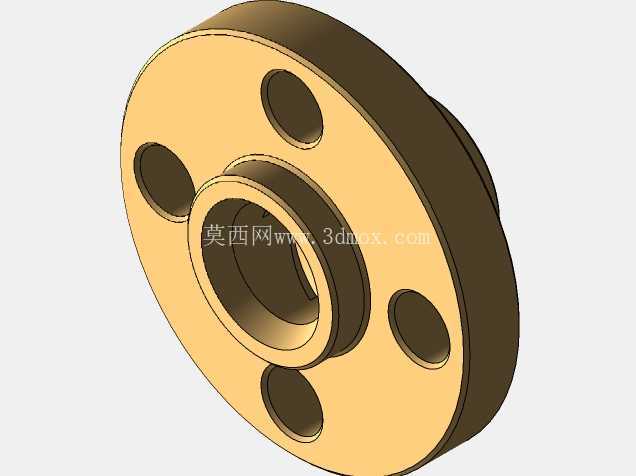

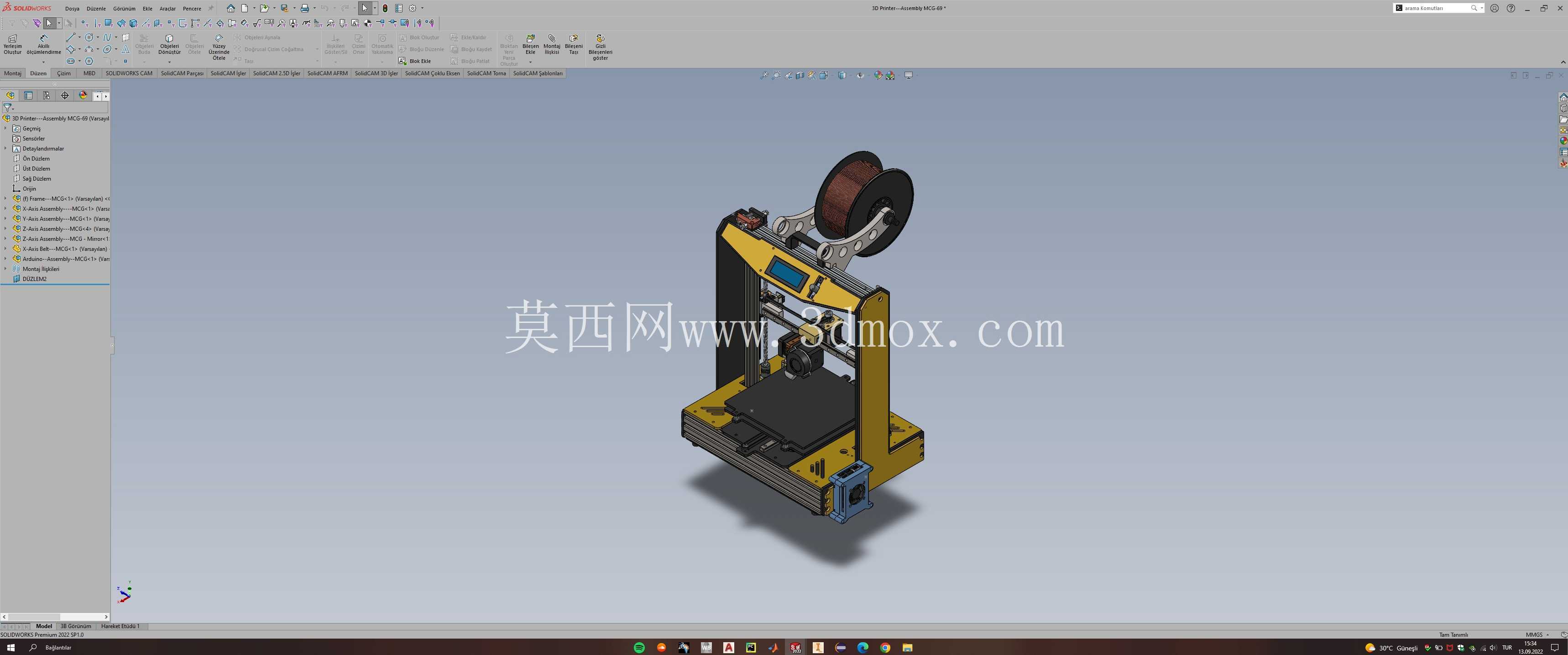

基于Prusa i4改进的3D打印机主控电路板结构

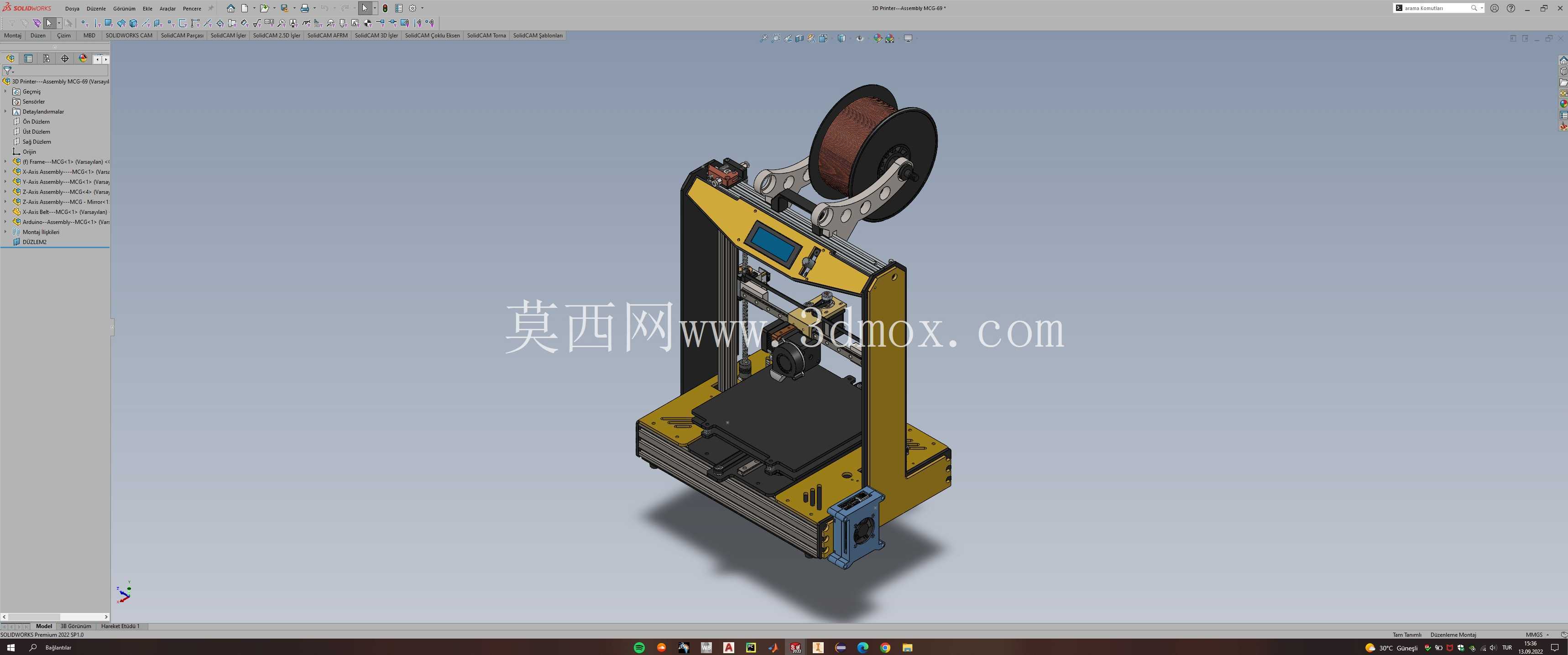

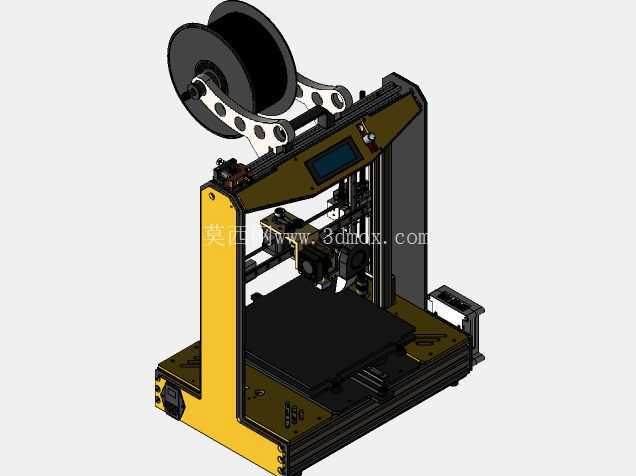

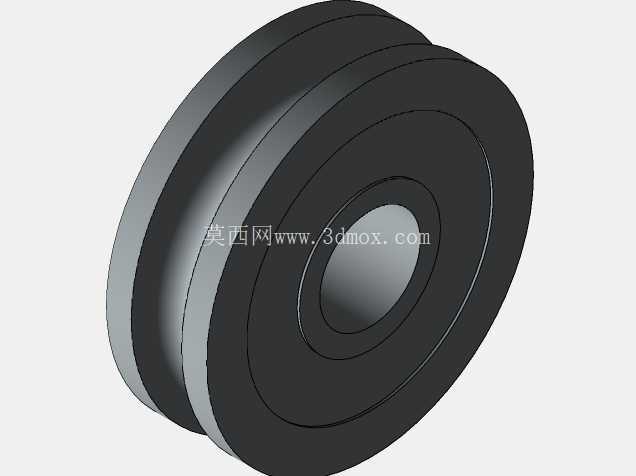

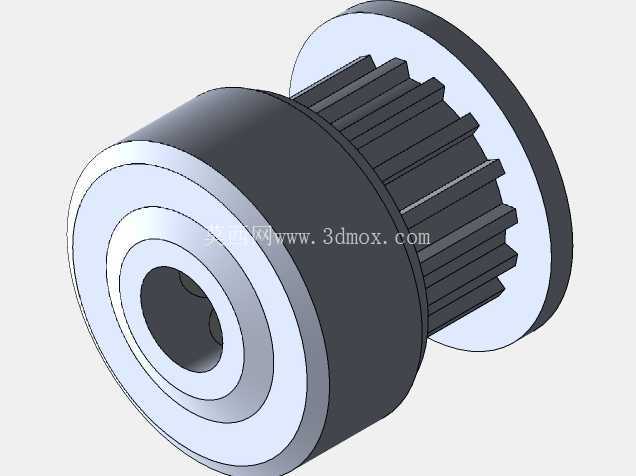

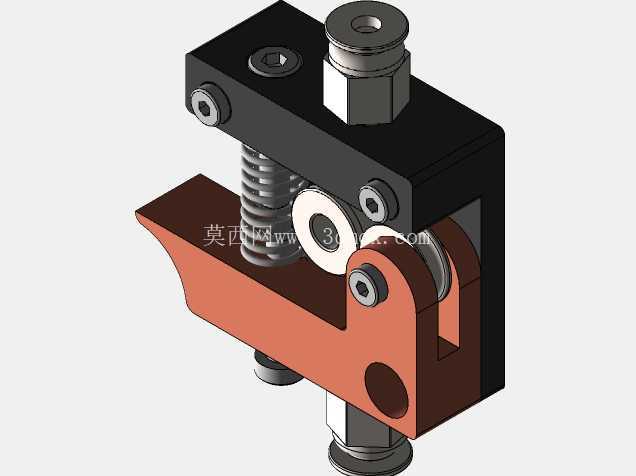

　　在桌面级FDM 3D打印设备的迭代改装场景中，主控电路板作为整机的信号交互与动力输出核心，其结构布局直接决定了设备运行的稳定性、后期维护的便捷性以及功能扩展的冗余空间。这套主控结构是在成熟的sunhokey prusa i4机型原有电控方案基础上做的针对性补充优化，没有照搬开源方案的公版布局，而是结合实际装机、长期运维中遇到的走线杂乱、接口受力易损、散热风道冲突等实际问题做了结构调整。

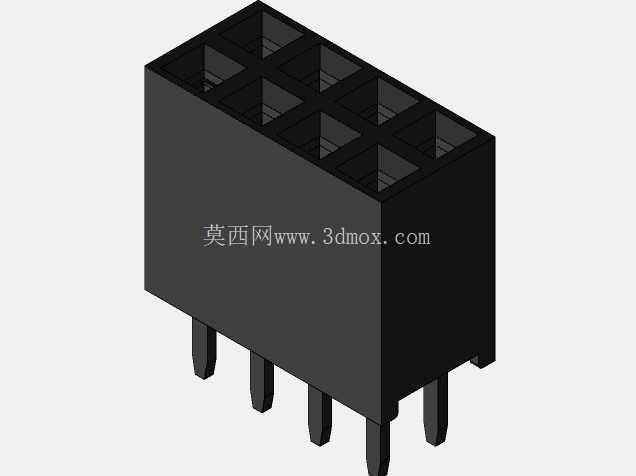

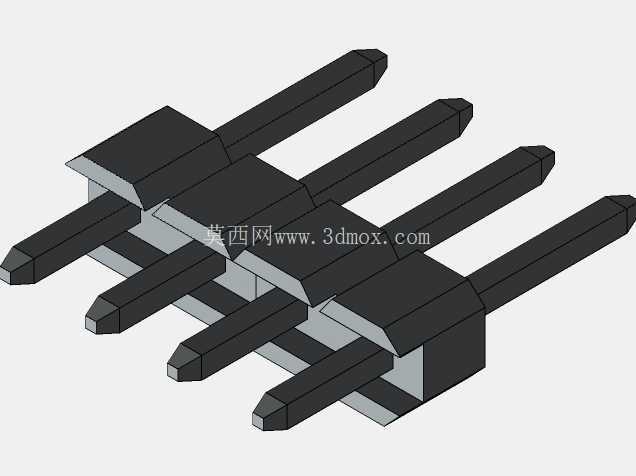

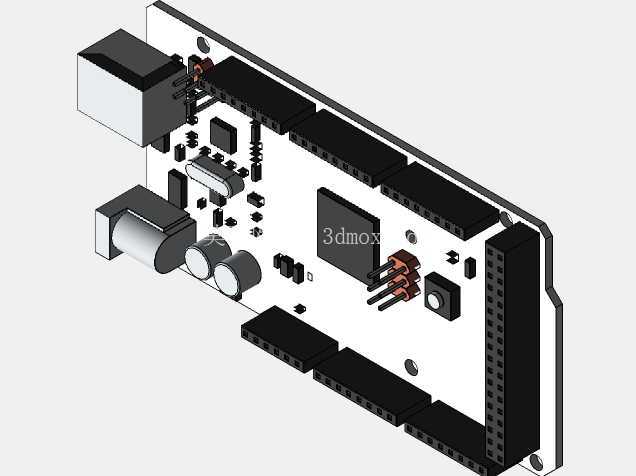

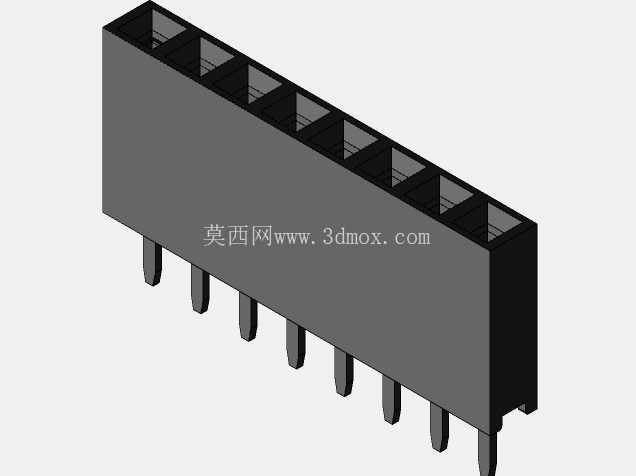

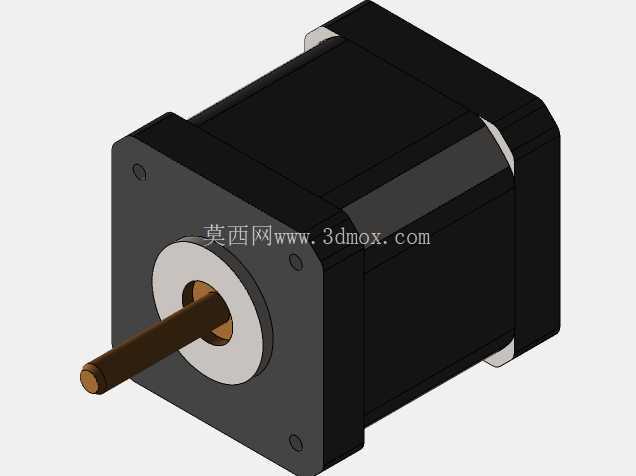

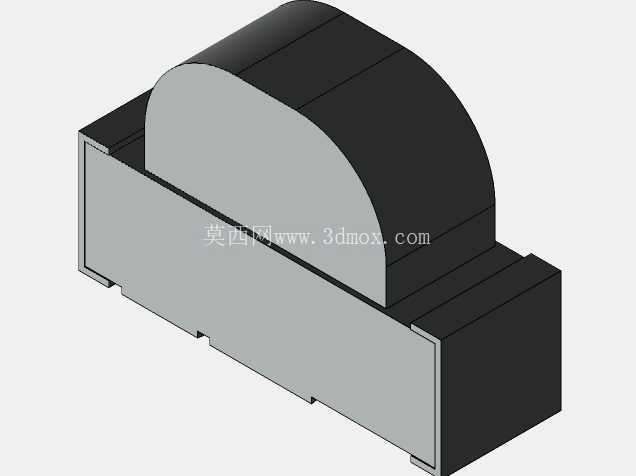

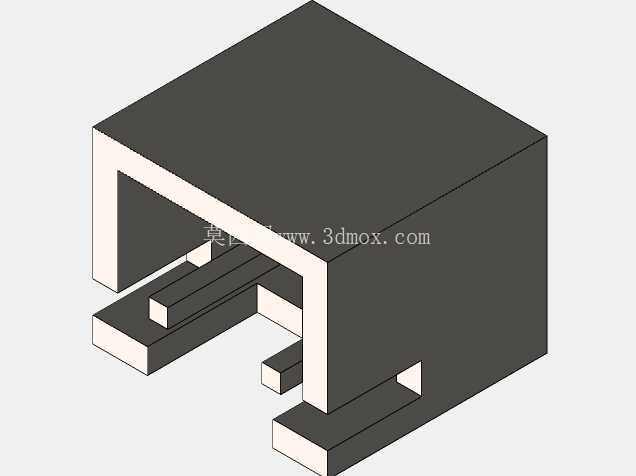

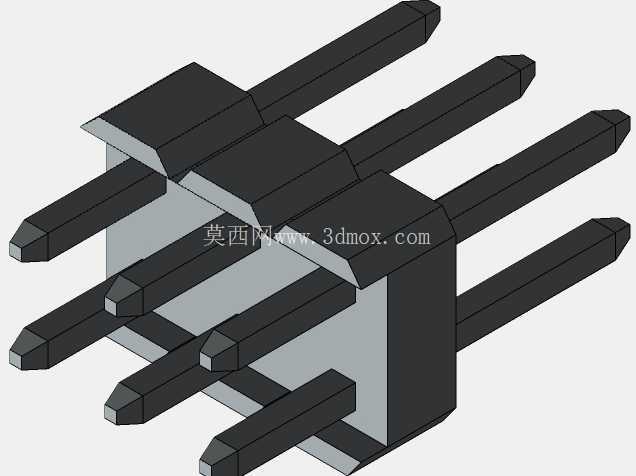

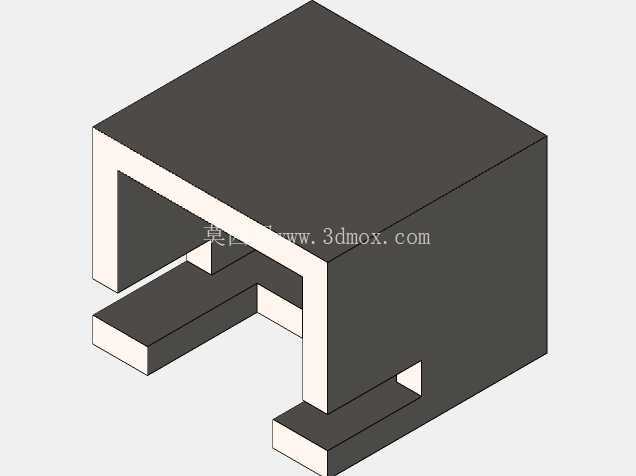

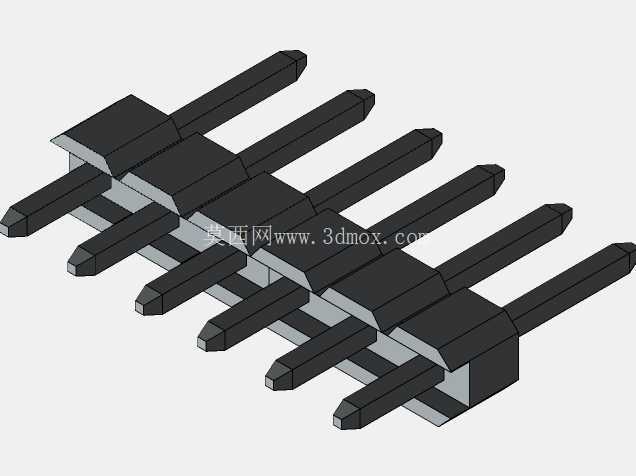

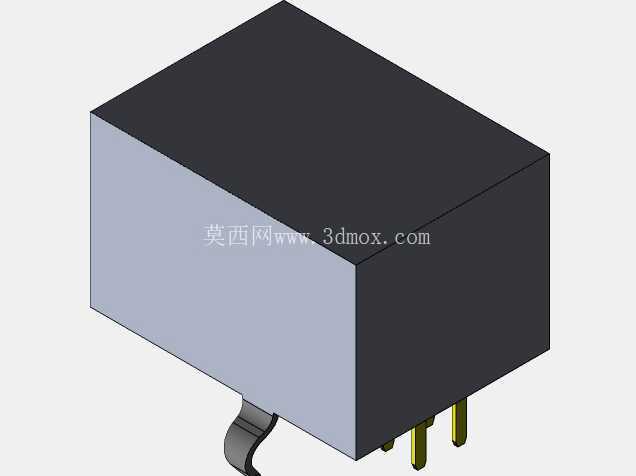

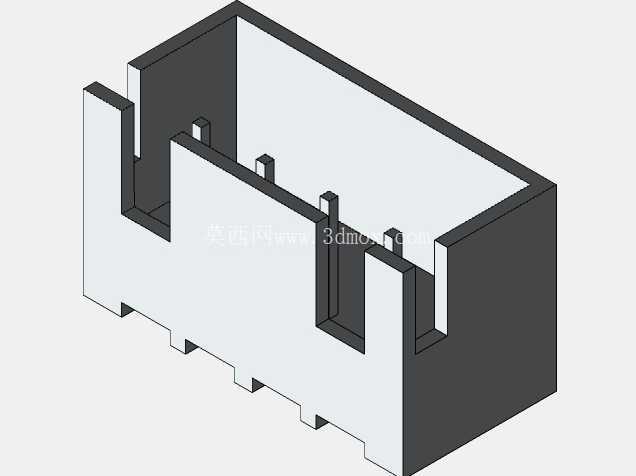

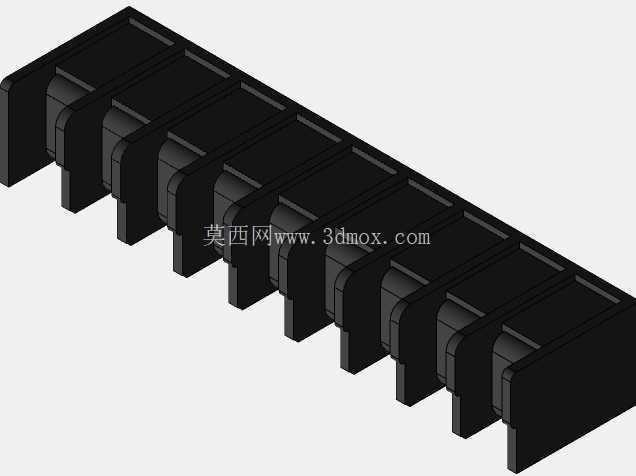

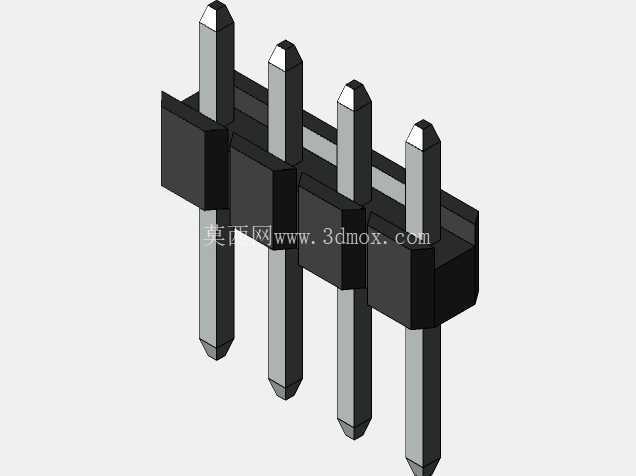

　　从实际应用场景来看，桌面级3D打印机的使用场景多为个人工作室、创客空间、小型打样车间，这类场景下设备经常需要根据打印耗材特性、打印件尺寸需求做功能调整，比如更换不同驱动能力的步进电机模块、加装自动调平传感器、拓展耗材断料检测组件，这就要求主控板的接口布局预留足够的操作空间，不能出现插针被周边电容、散热件遮挡的情况。这套结构在设计时将高频插拔的外接接口全部排布在板卡的两个侧边，对应设备装机时的走线出口位置，省去了线束弯折绕路的麻烦，也避免了长期使用中线束被机架钣金件磨损绝缘层的隐患。

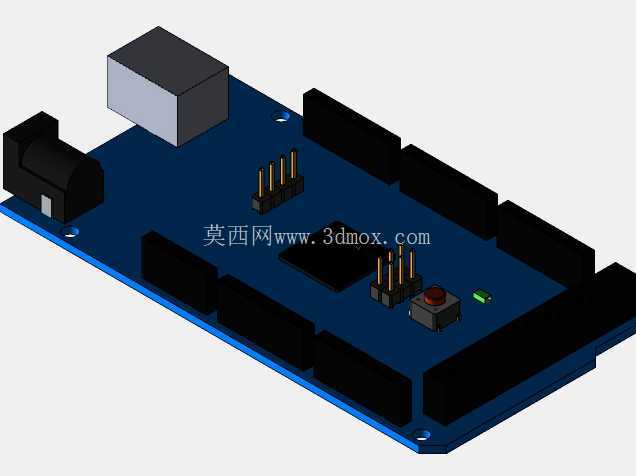

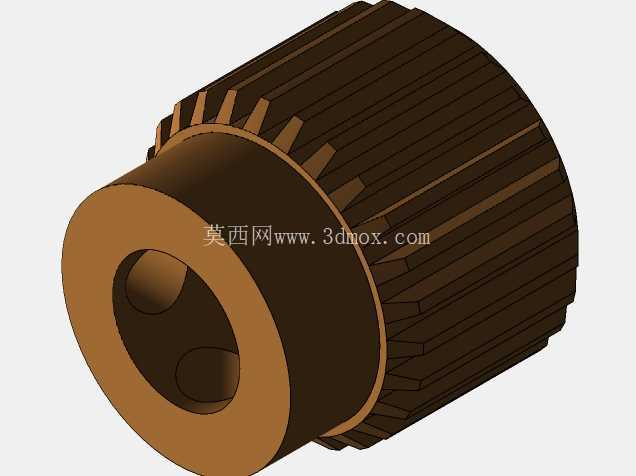

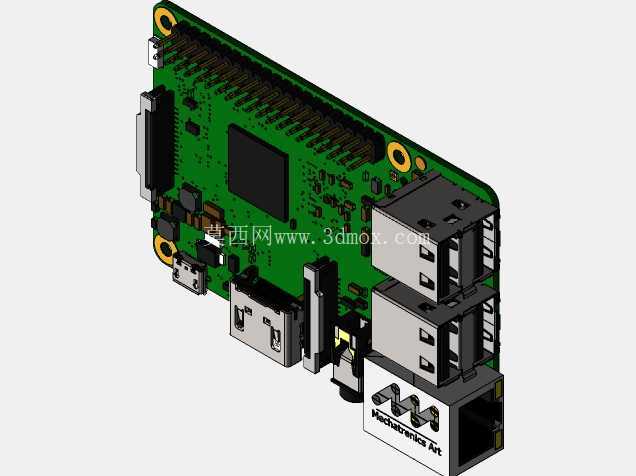

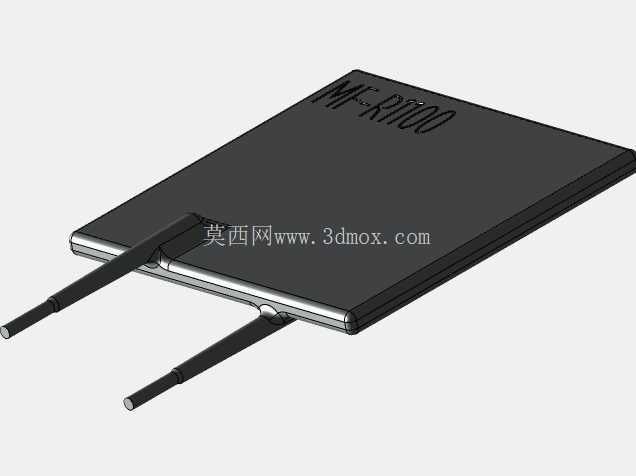

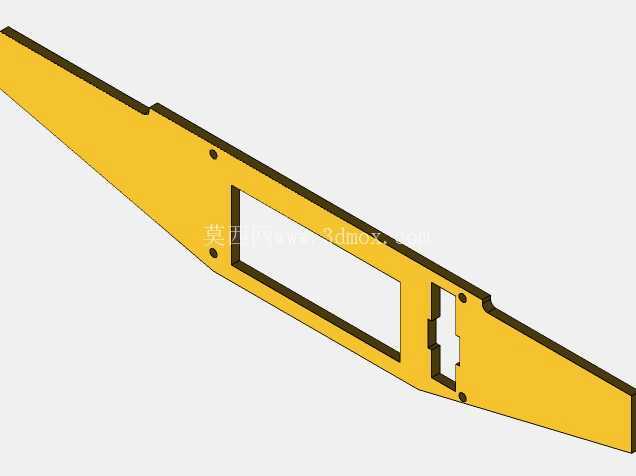

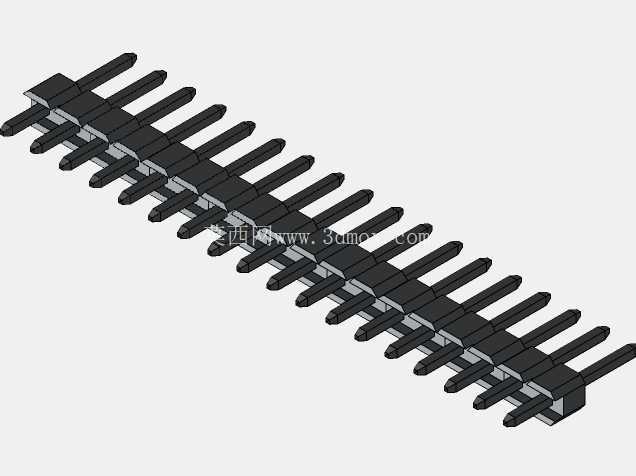

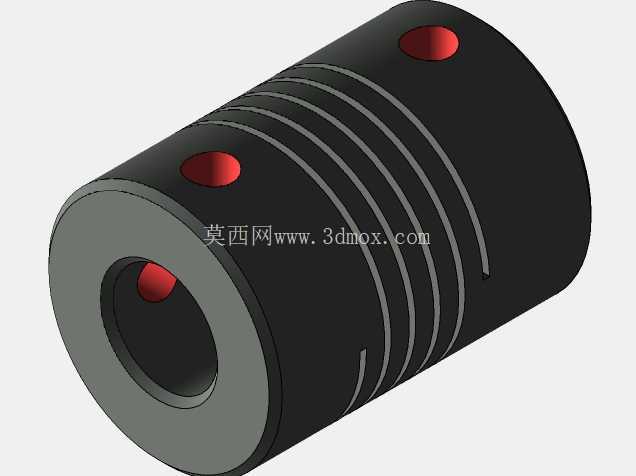

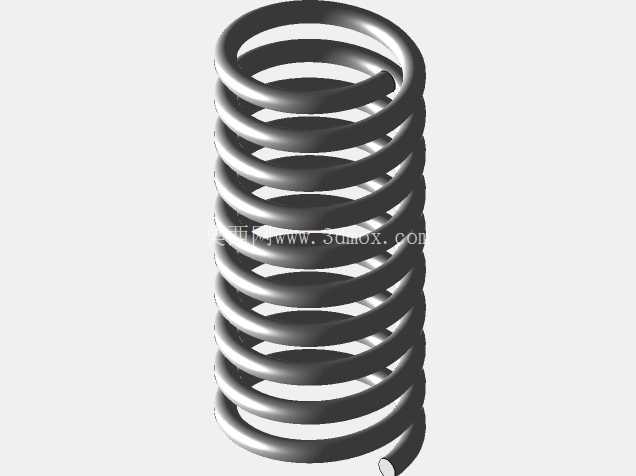

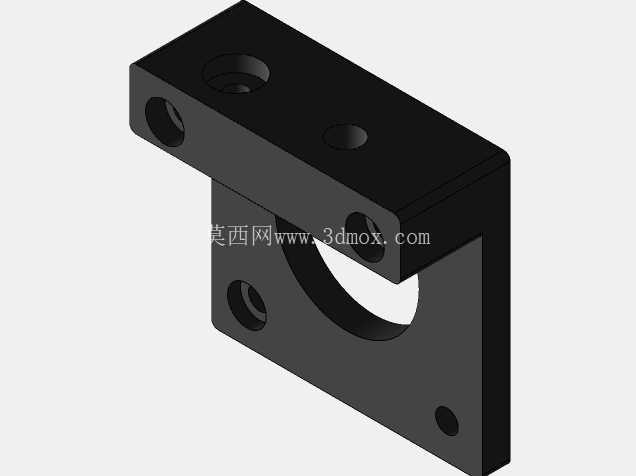

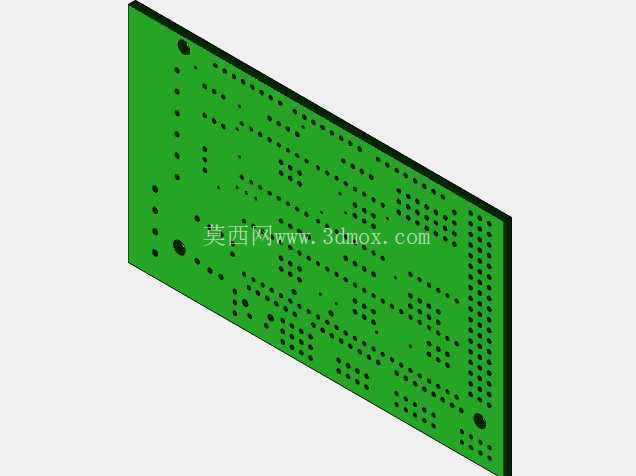

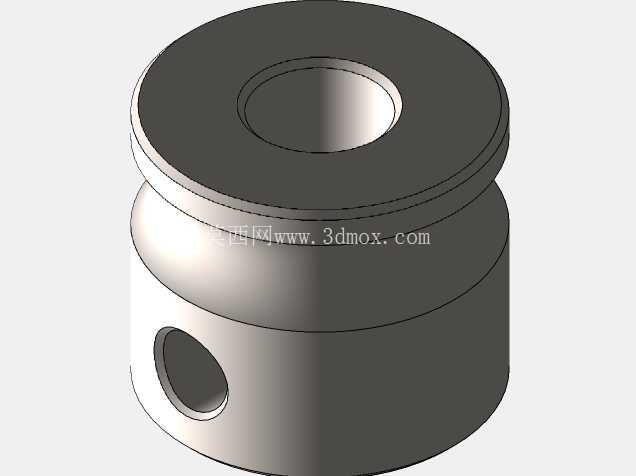

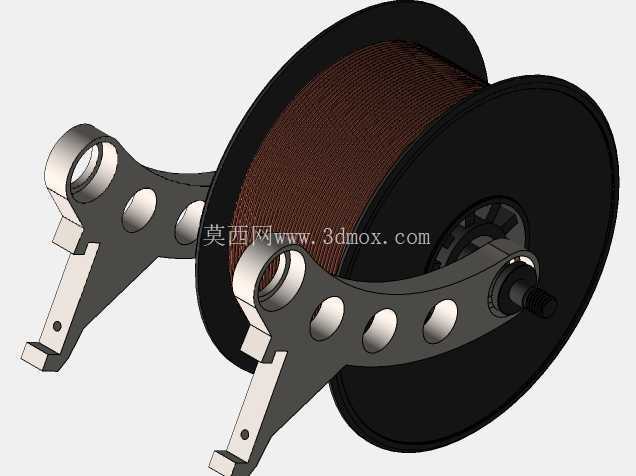

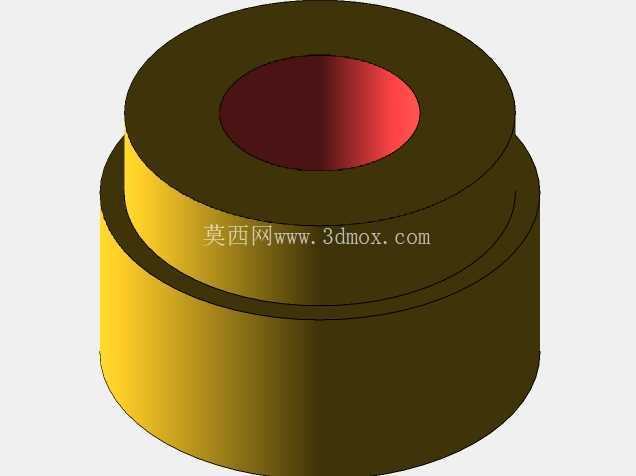

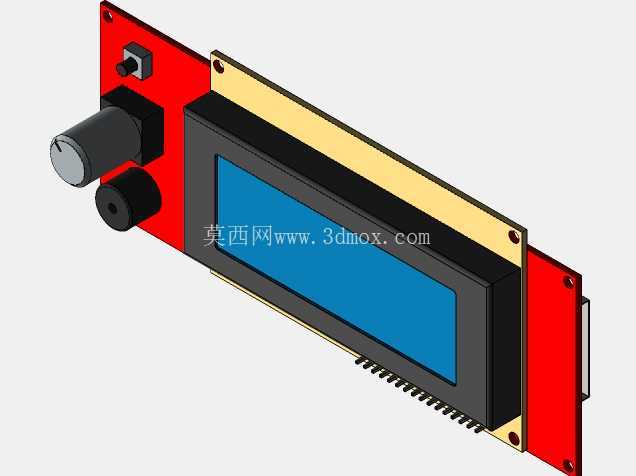

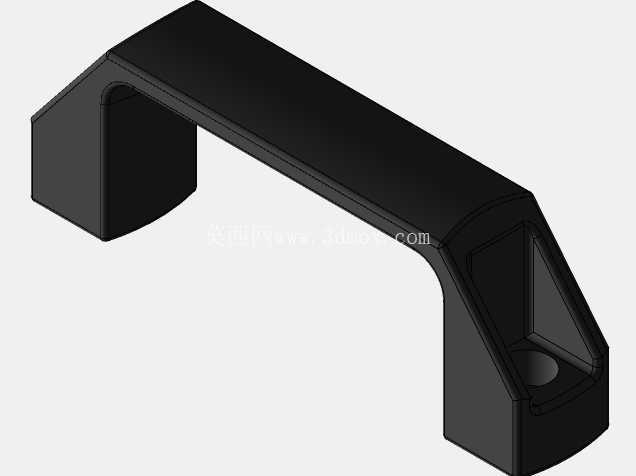

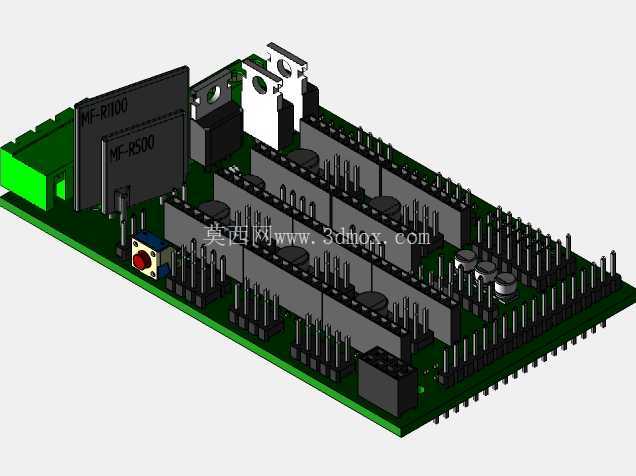

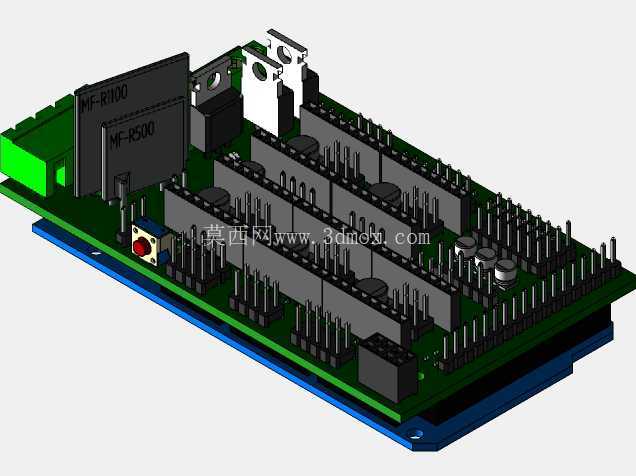

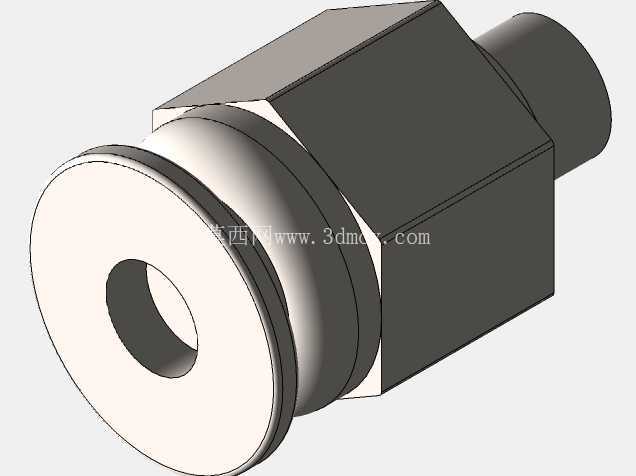

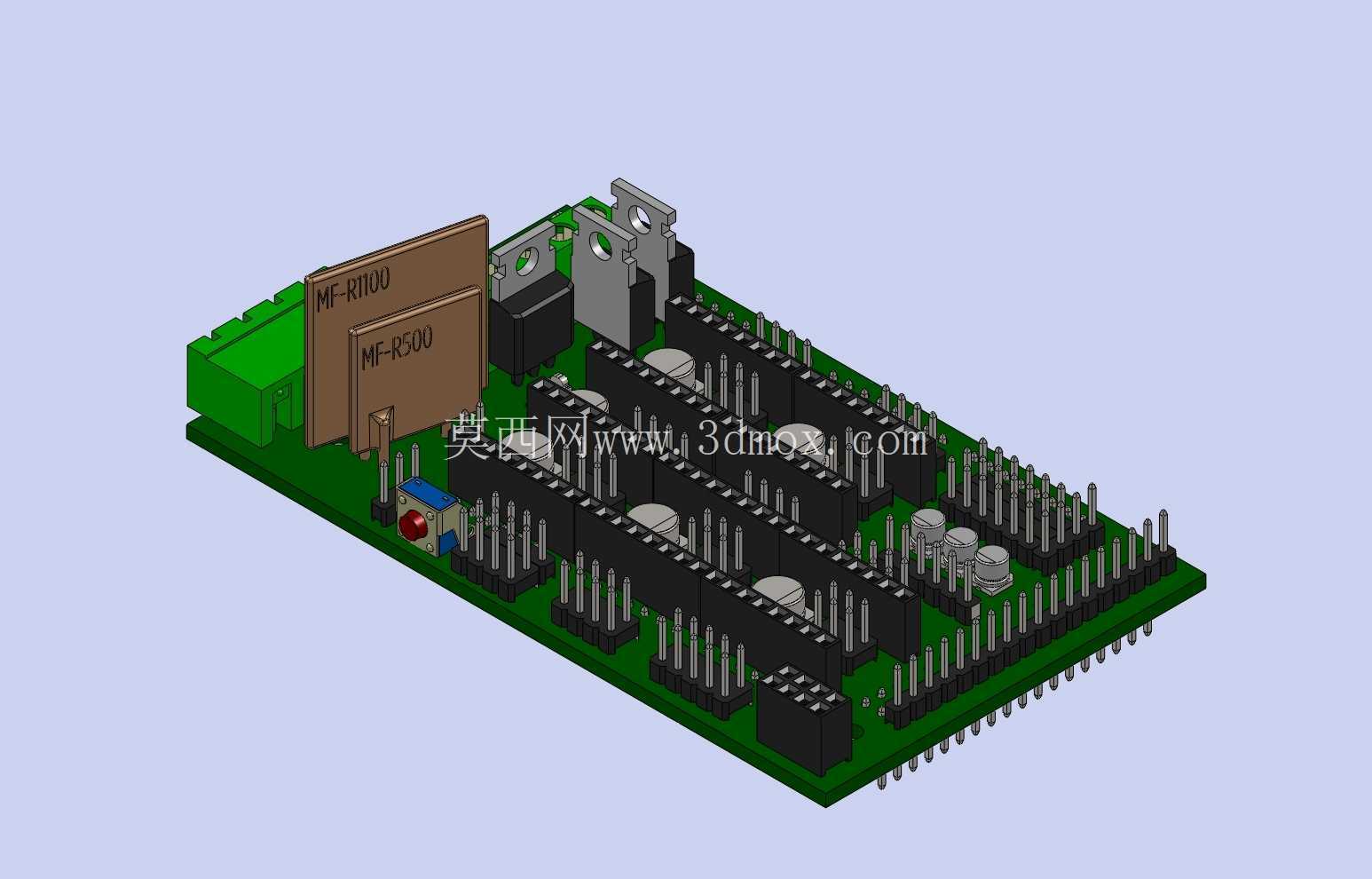

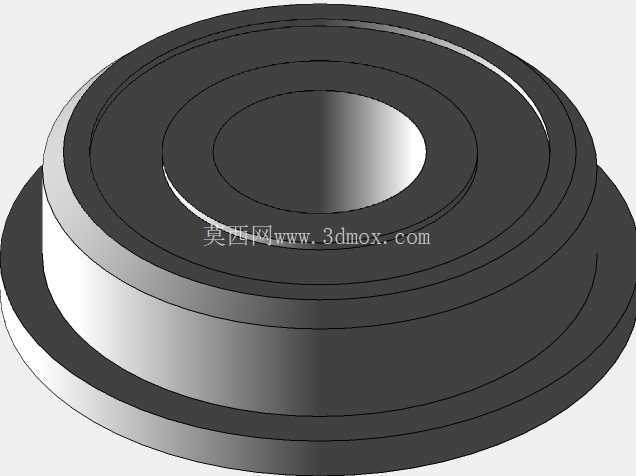

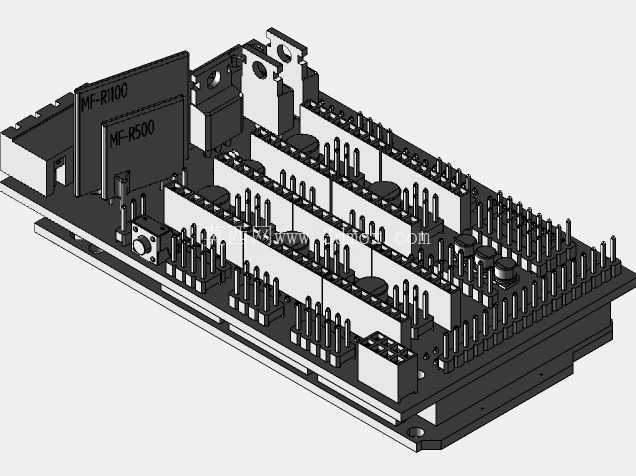

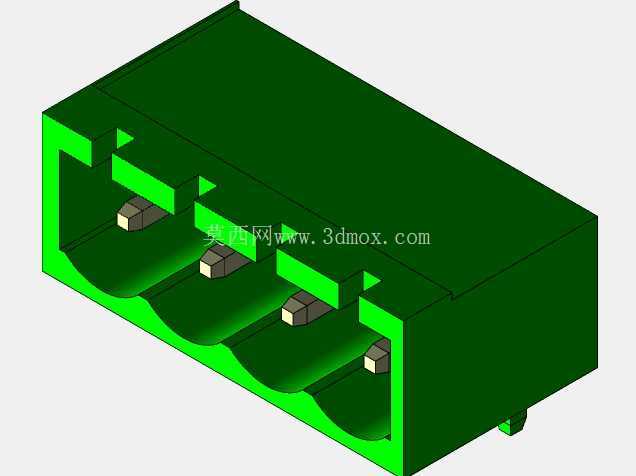

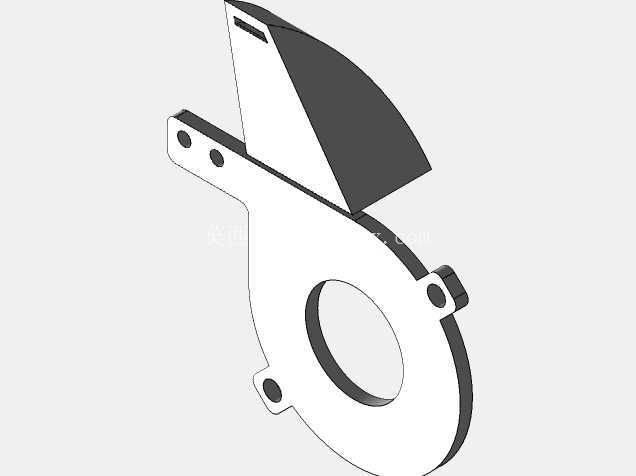

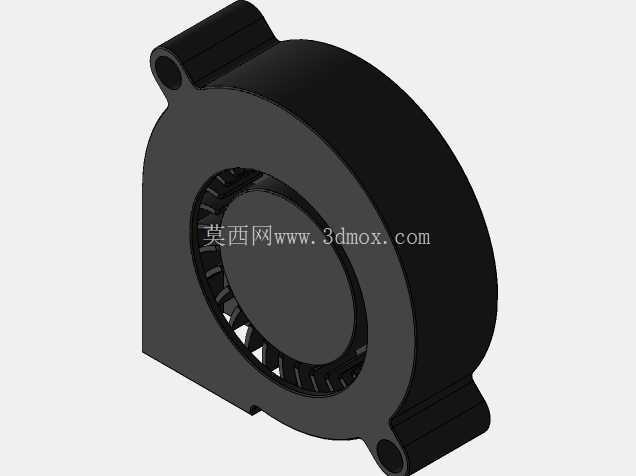

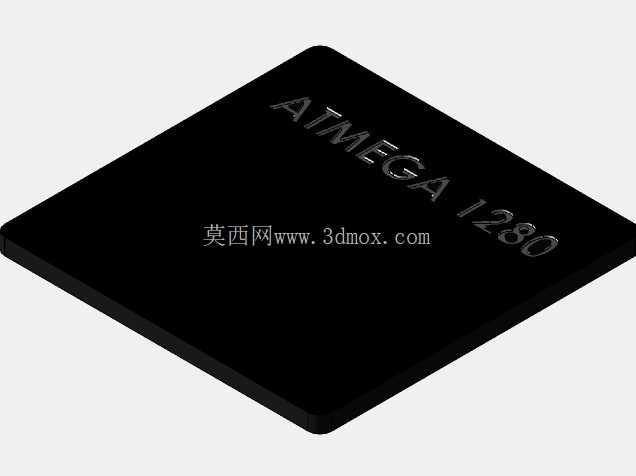

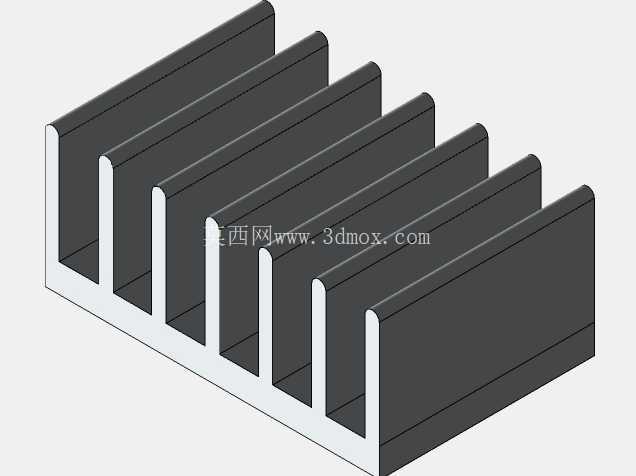

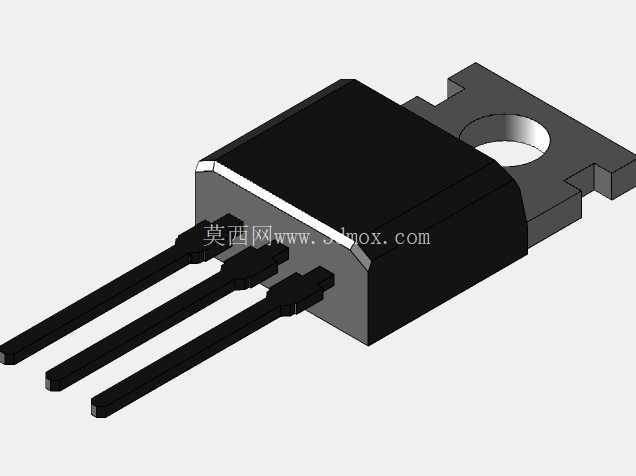

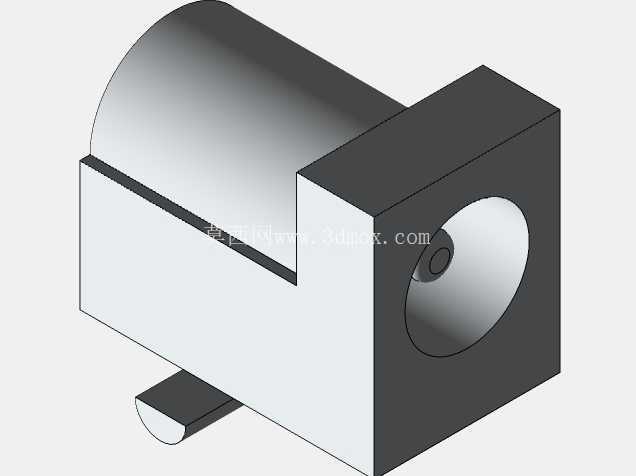

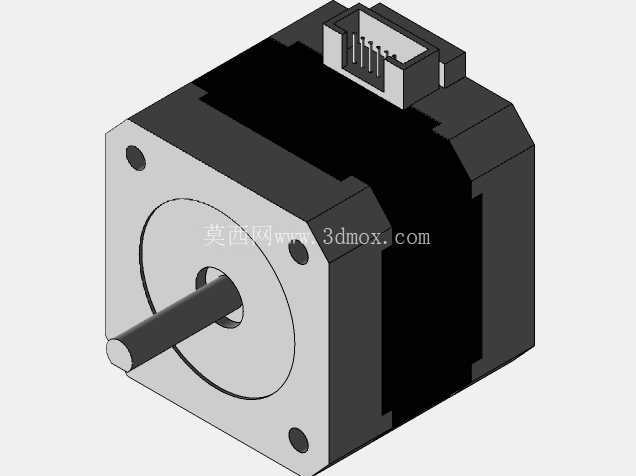

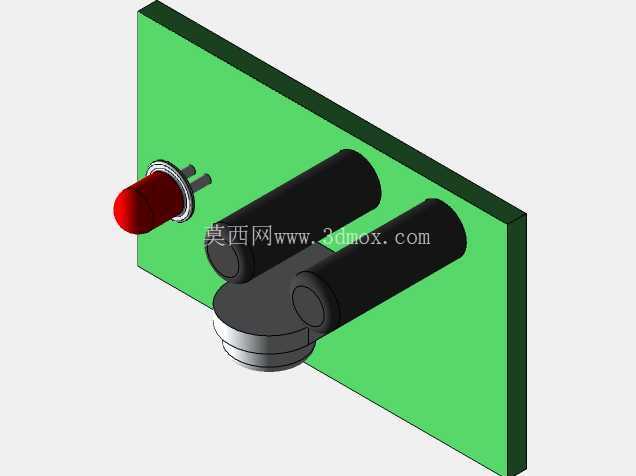

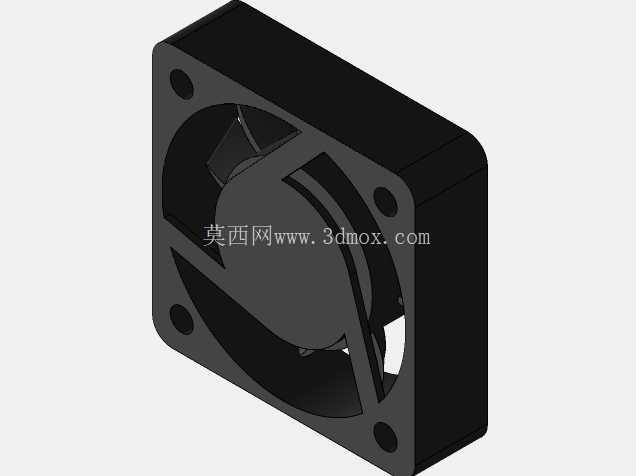

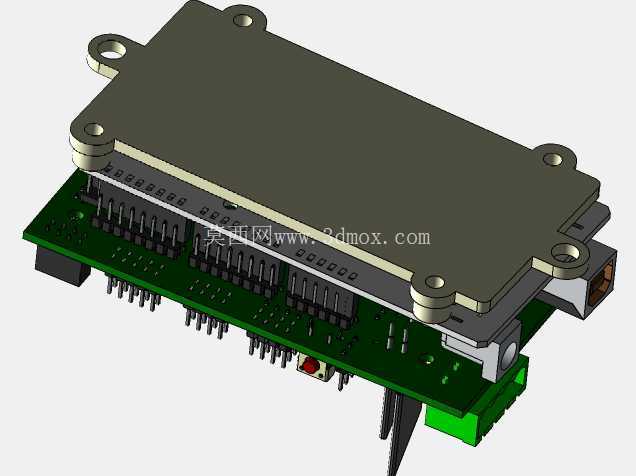

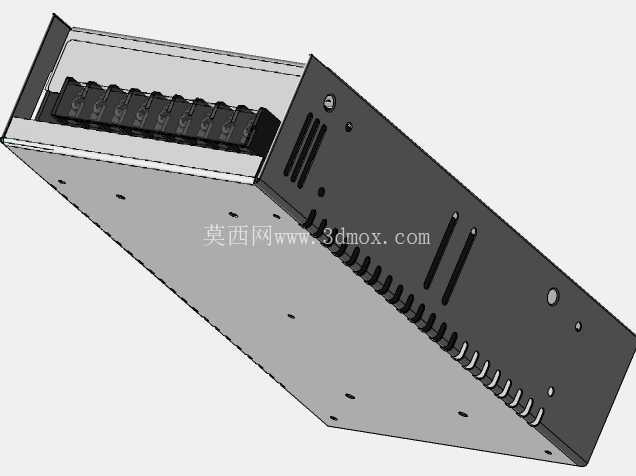

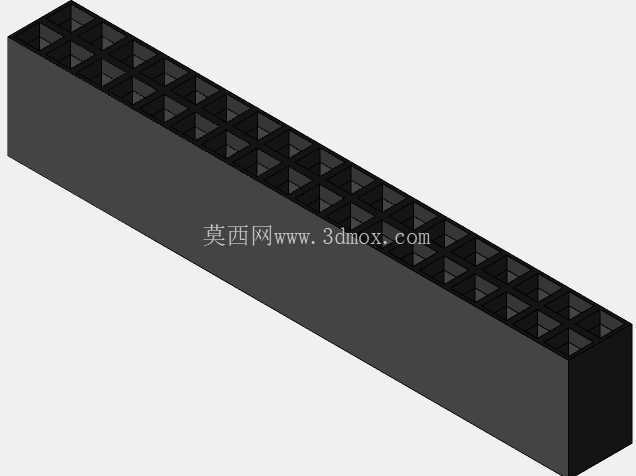

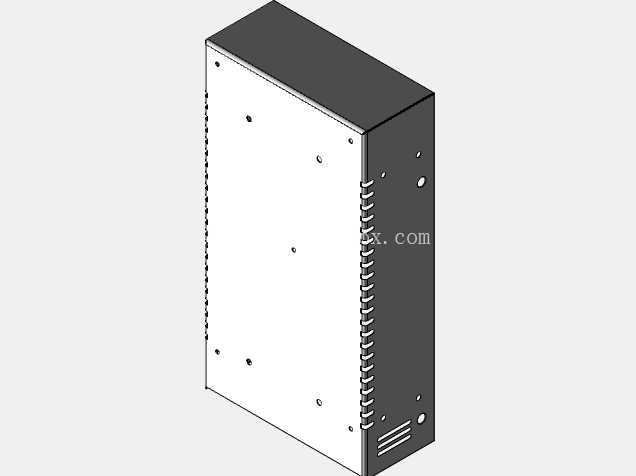

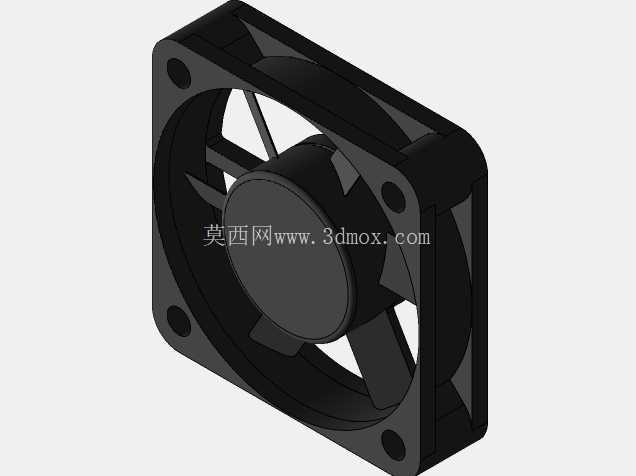

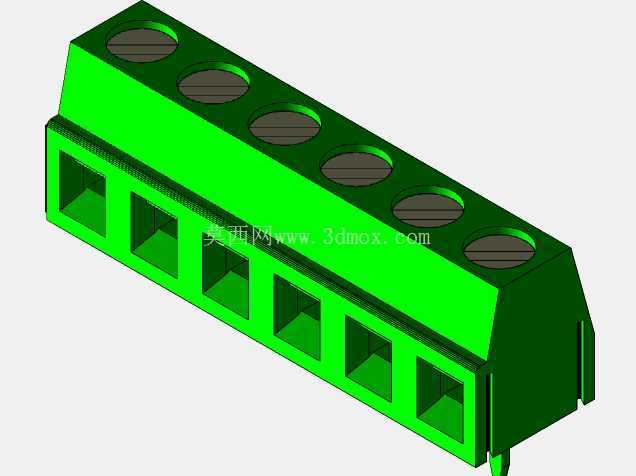

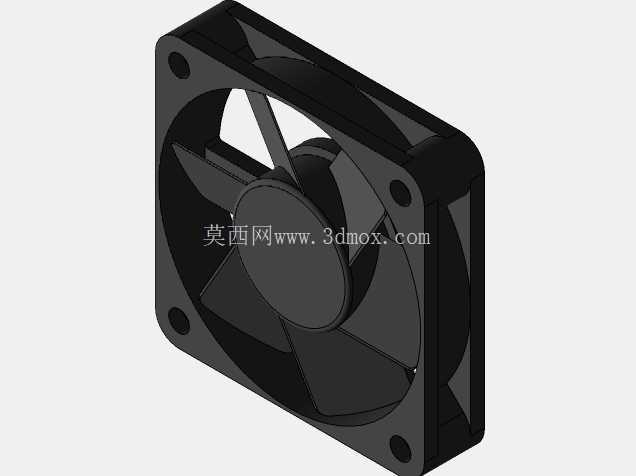

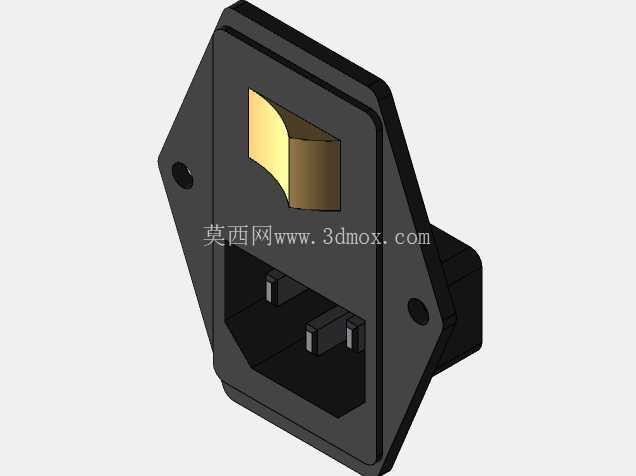

　　板卡上的核心功能模块排布做了分区处理：步进驱动插槽区域集中布置在板卡中部，对应装机后散热风扇的直吹风道，驱动模块工作时产生的热量可以直接被气流带走，不会出现热量堆积导致的驱动丢步问题；电源输入模块布置在板卡的边缘角落，大电流走线路径做了加宽处理，和弱电信号走线之间预留了足够的隔离距离，避免大电流通断时的电磁干扰影响温度传感器、限位开关的信号采集精度；存储模块、通讯模块的位置避开了步进电机的强电区域，减少打印过程中数据传输丢包的概率，避免出现打印断连、文件读取错误的问题。

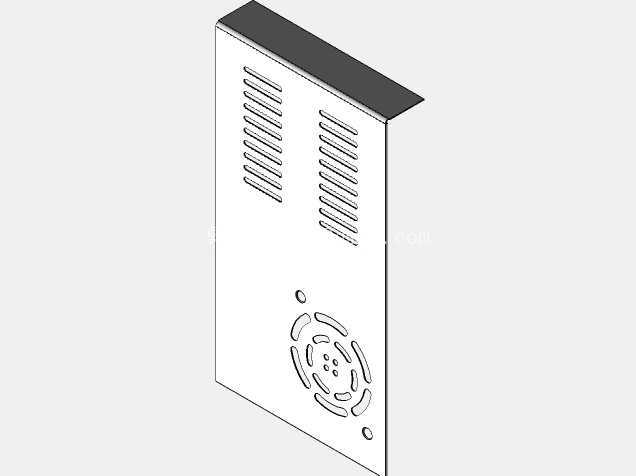

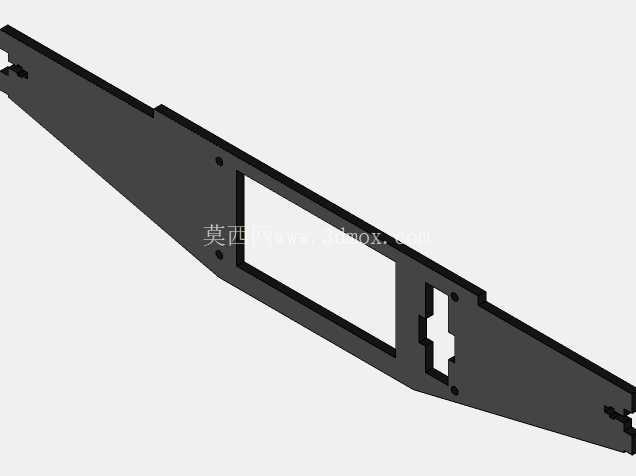

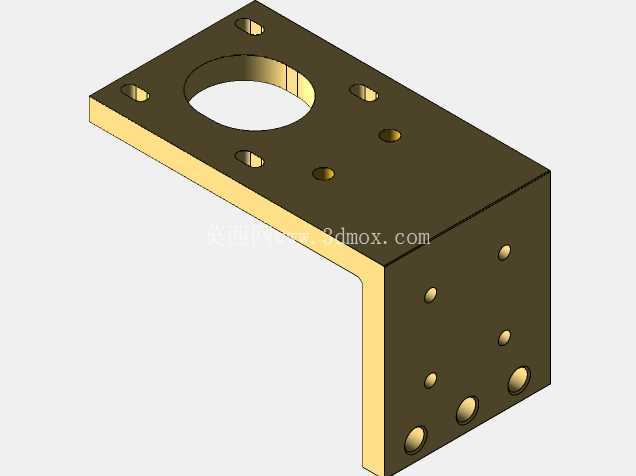

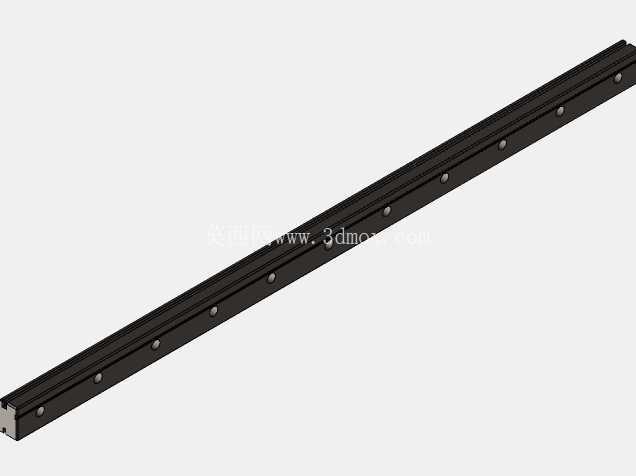

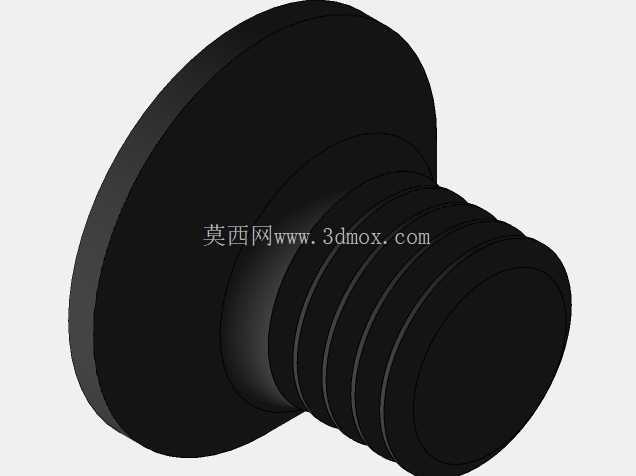

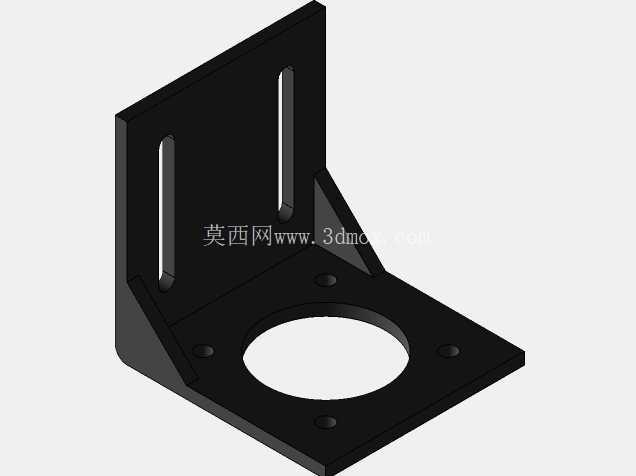

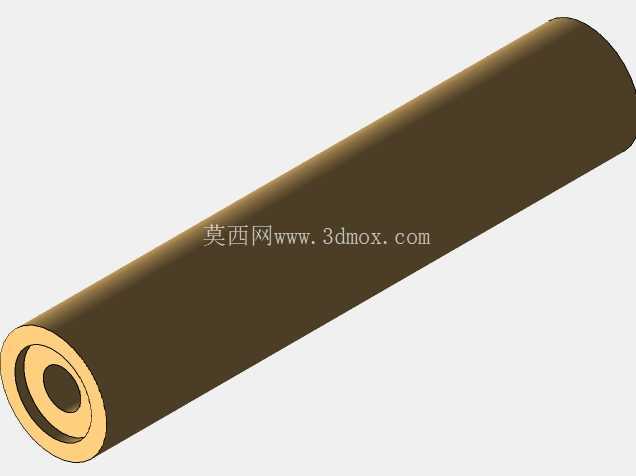

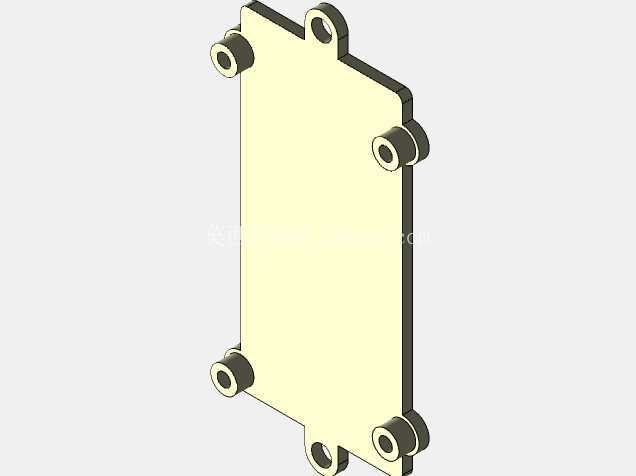

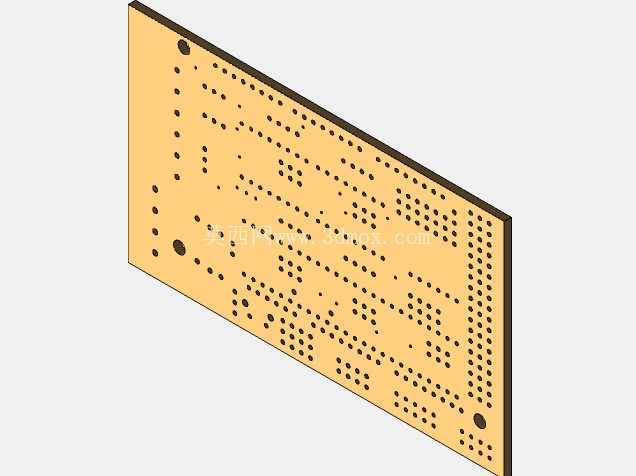

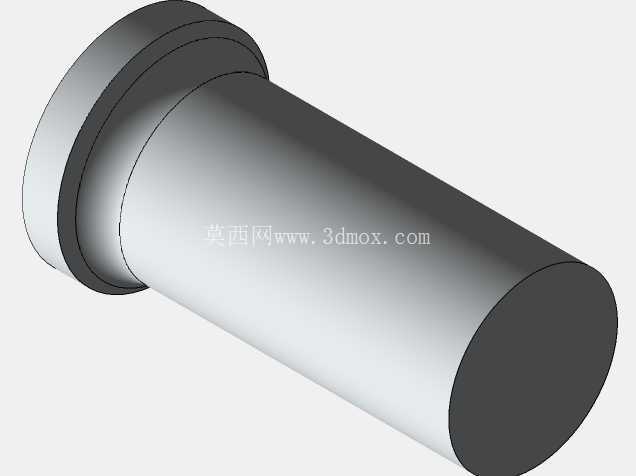

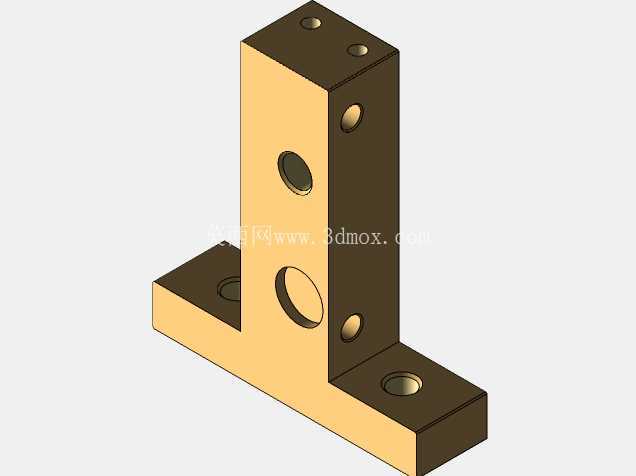

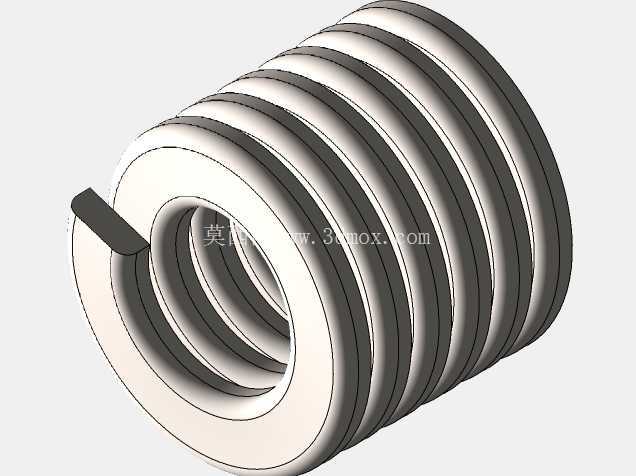

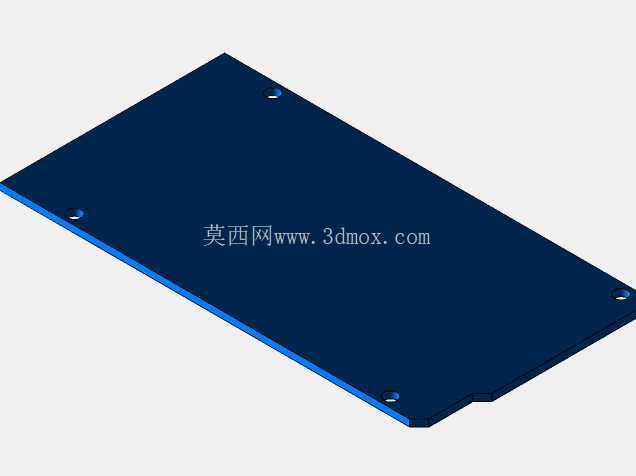

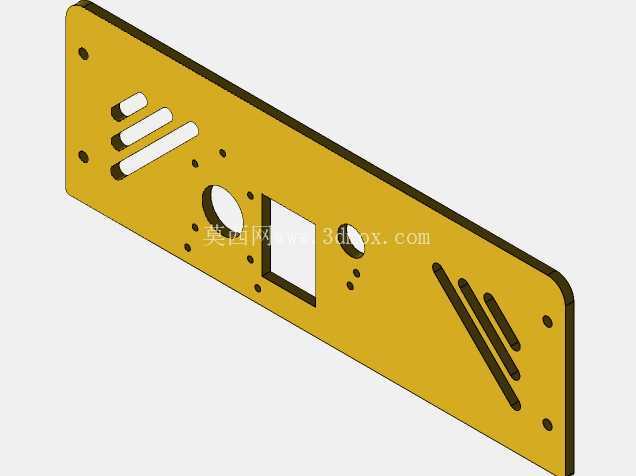

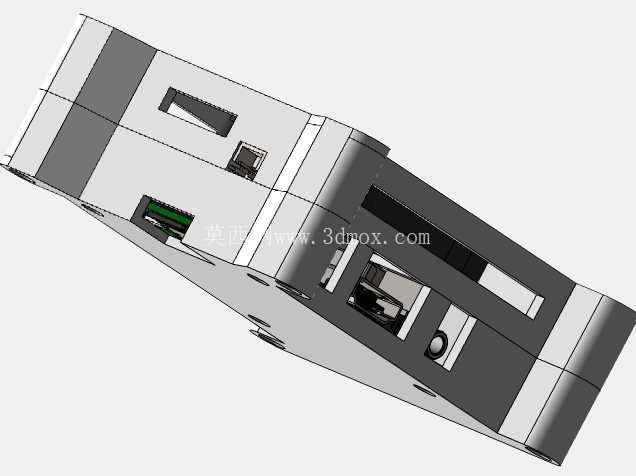

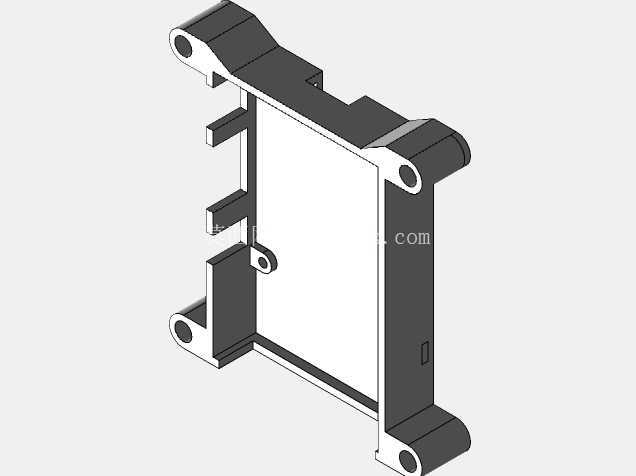

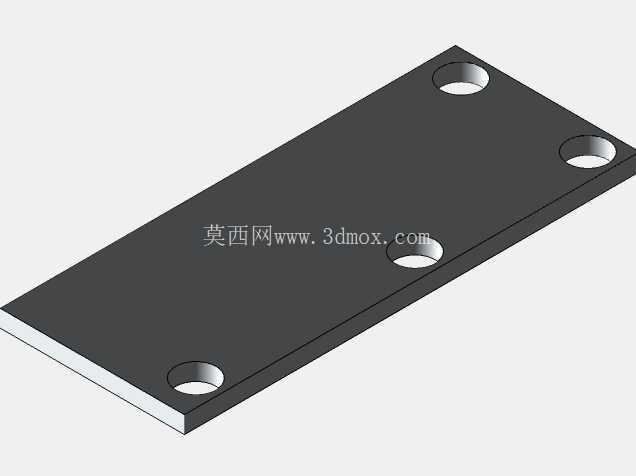

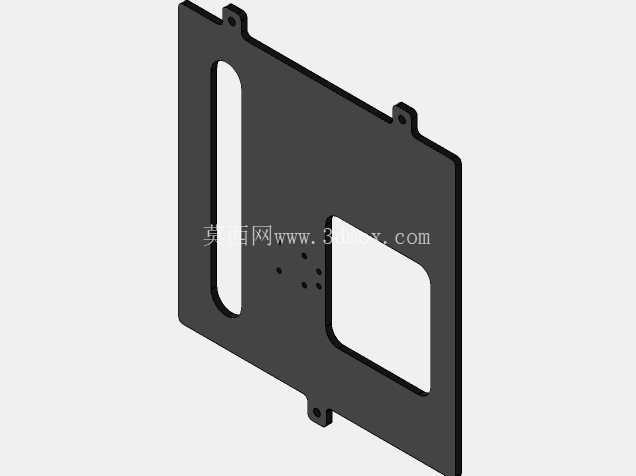

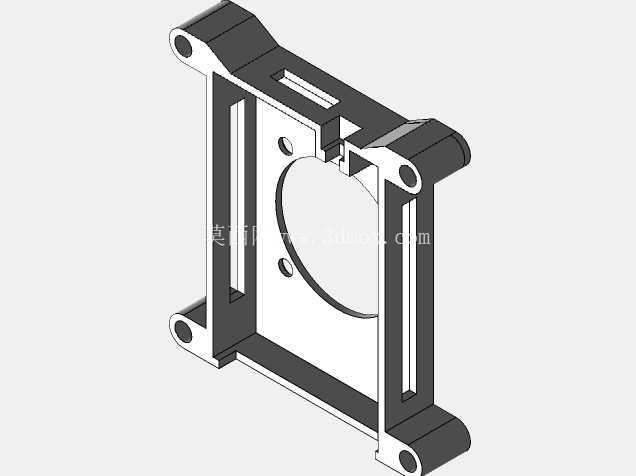

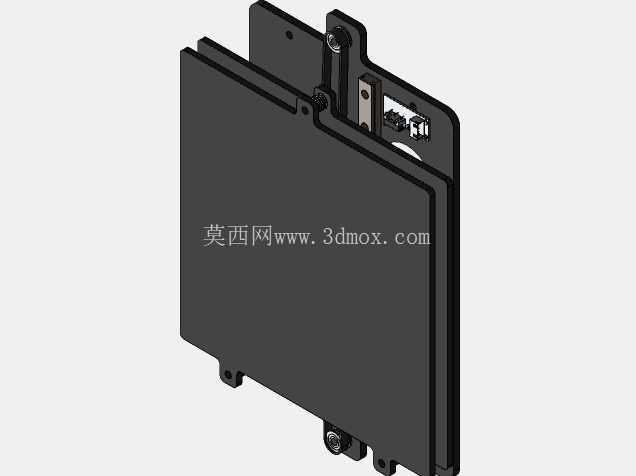

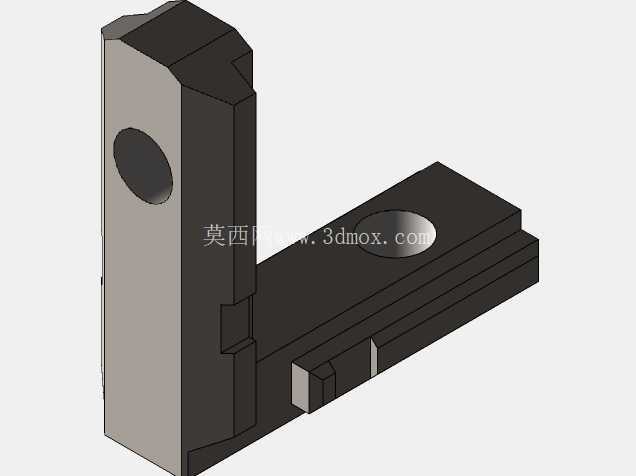

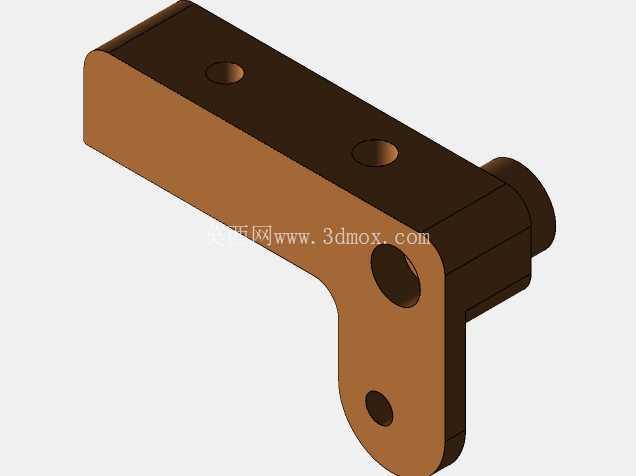

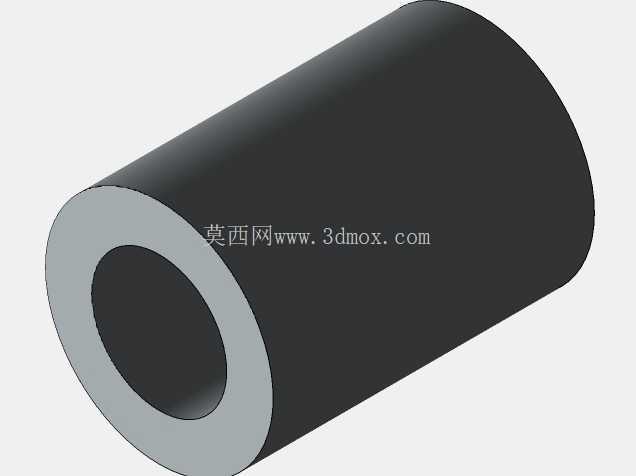

　　从安装边界来看，这块主控板的外形尺寸适配原有prusa i4机型的电控安装仓，安装孔位和原有板卡的固定孔完全对齐，改装时不需要重新在机架上打孔，也不需要调整原有电控仓的盖板位置，直接替换原有板卡即可完成硬件升级。板卡上的元件高度做了统一管控，最高的接插件、电容元件高度不超过安装仓的净空高度，不会出现盖板盖合时挤压元件引脚的问题；板卡底部和安装金属板之间预留了足够的绝缘间隙，固定位置搭配绝缘柱使用，避免底部引脚接触金属机架造成短路。

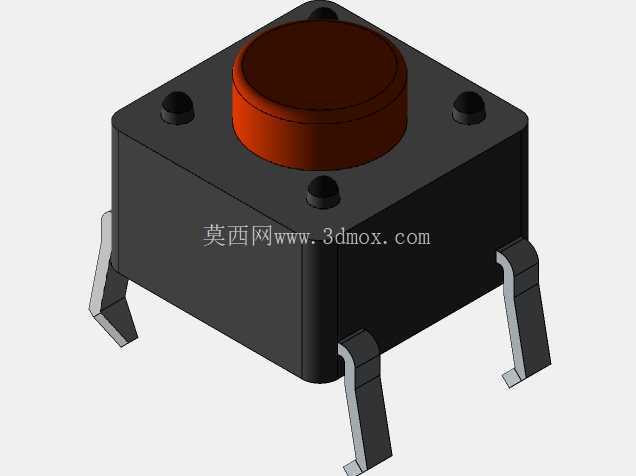

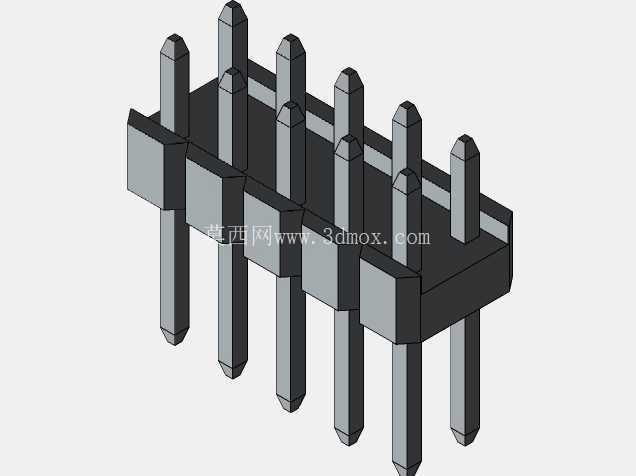

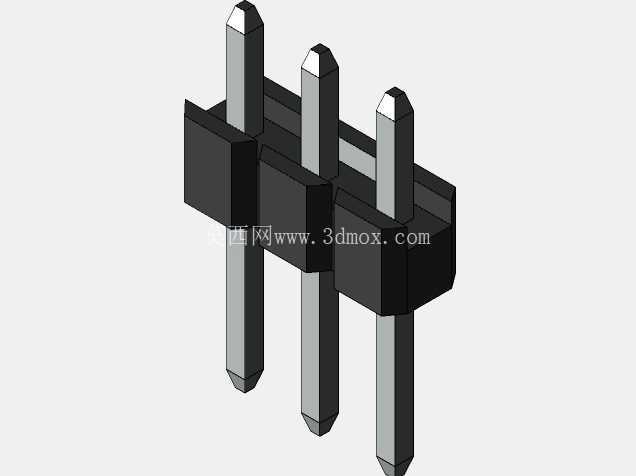

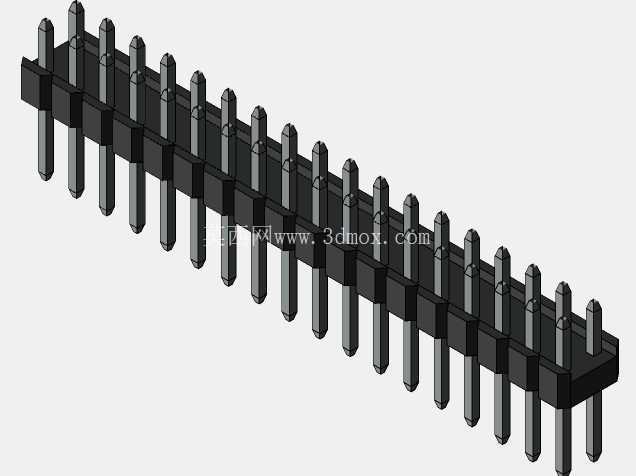

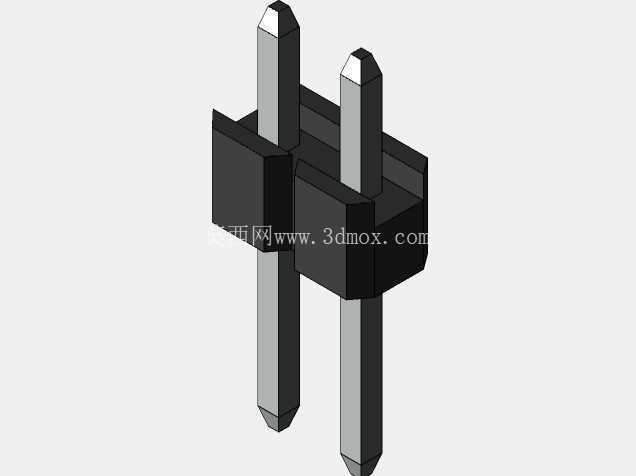

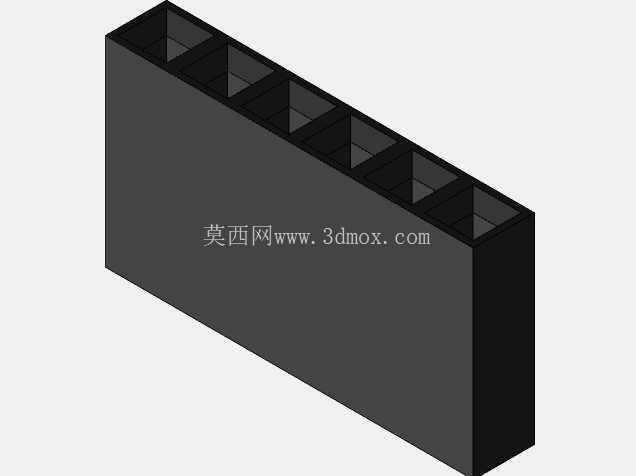

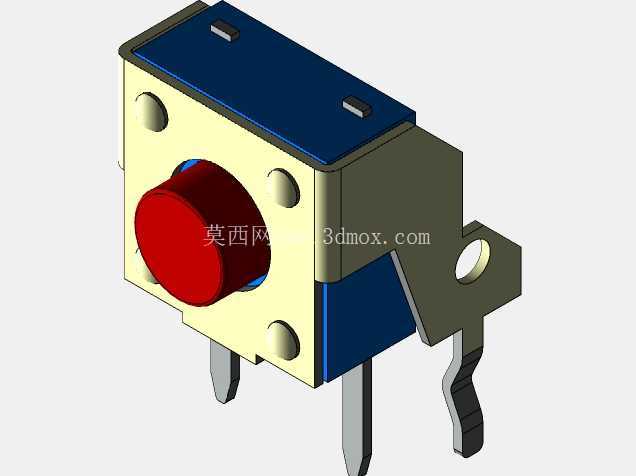

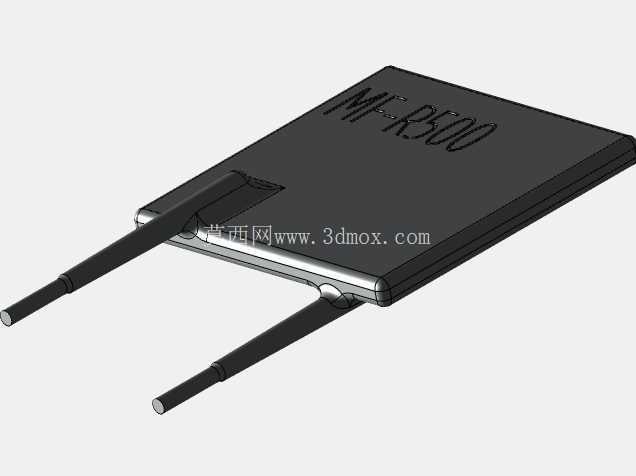

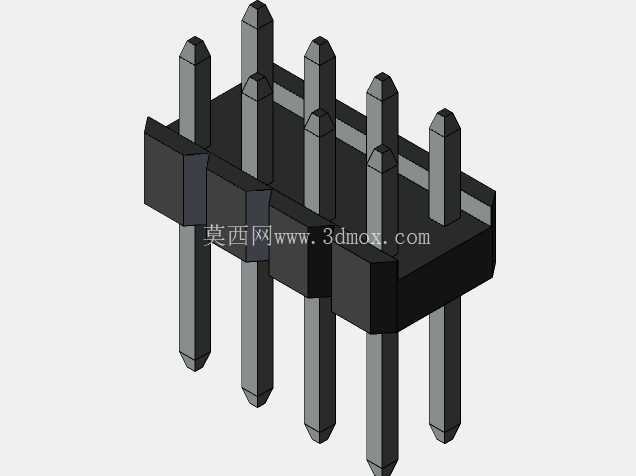

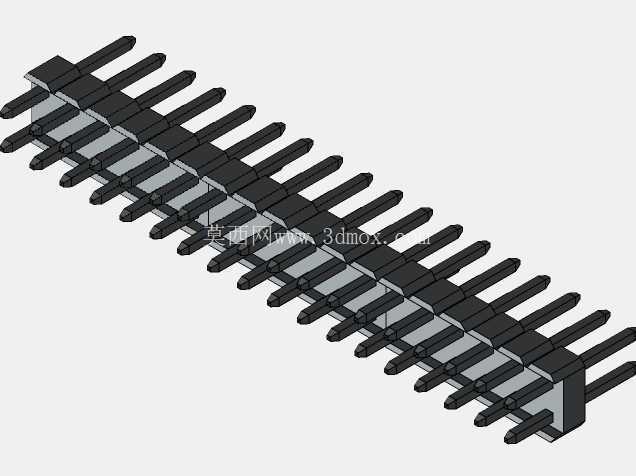

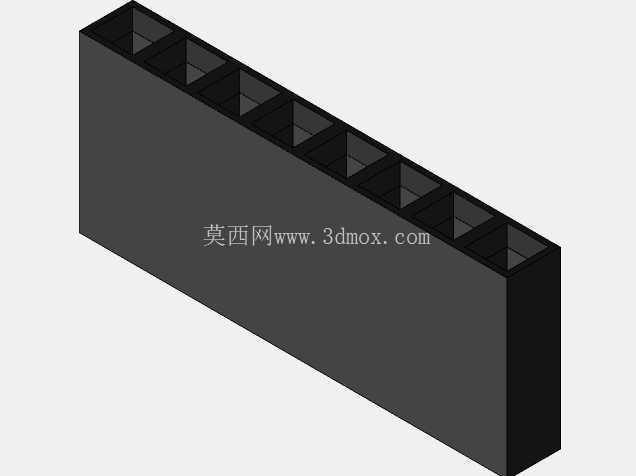

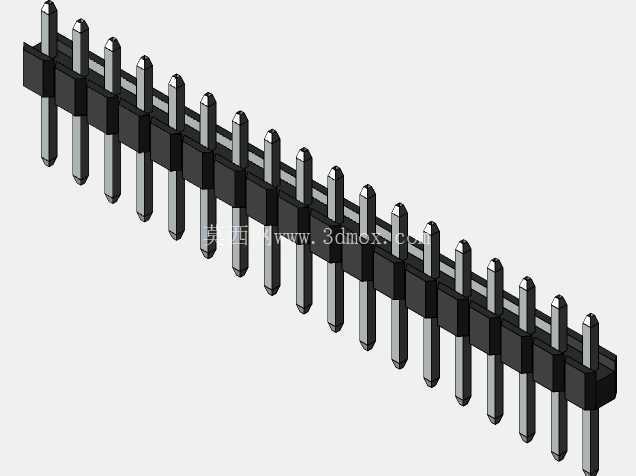

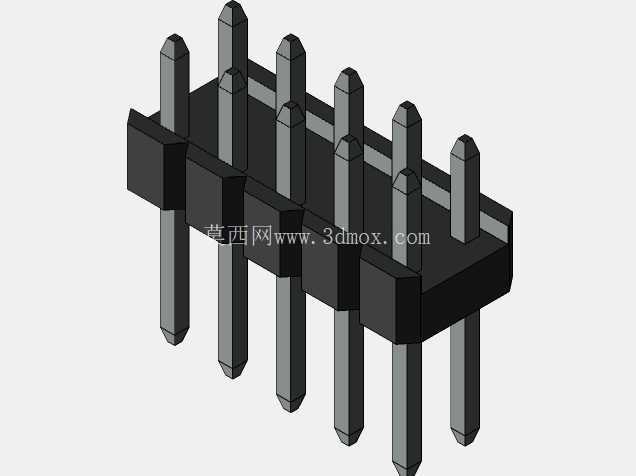

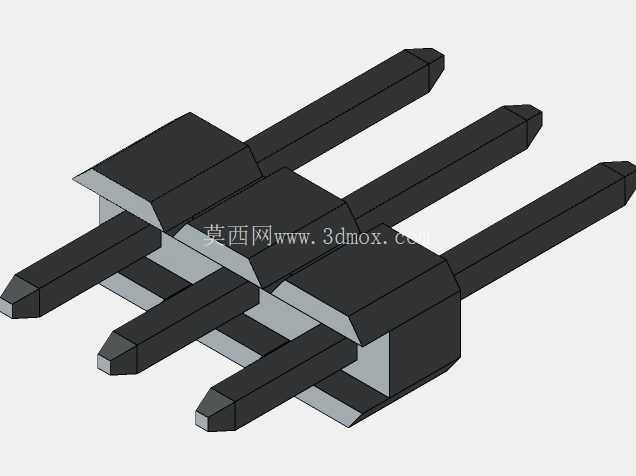

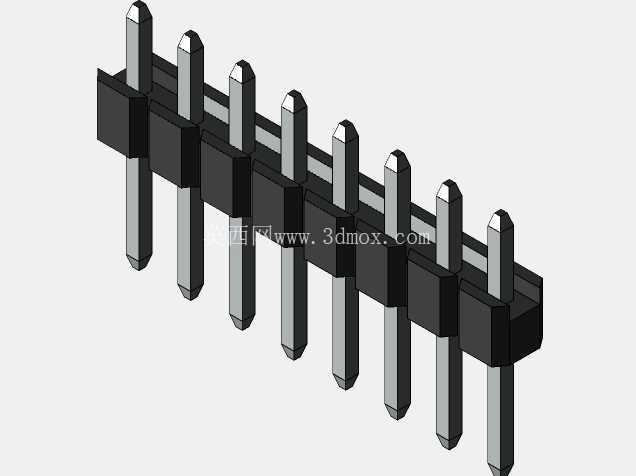

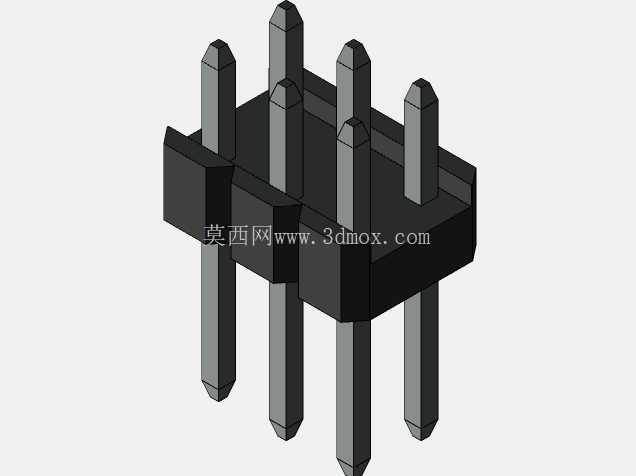

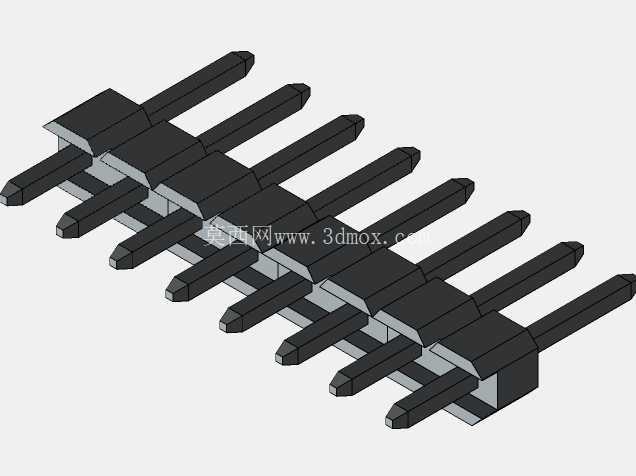

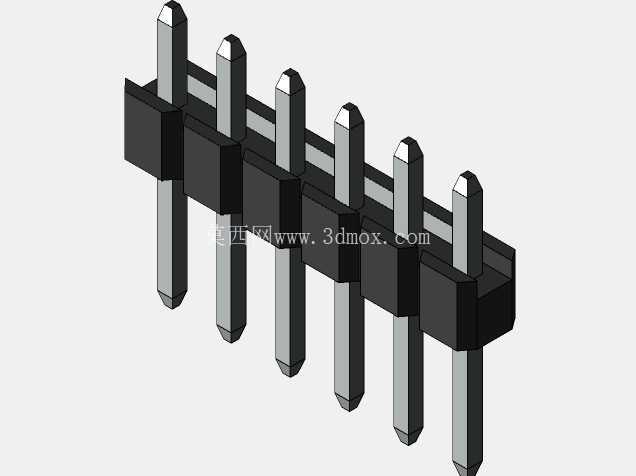

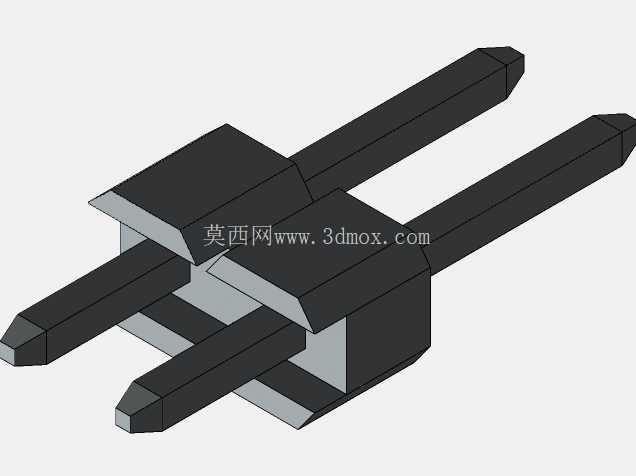

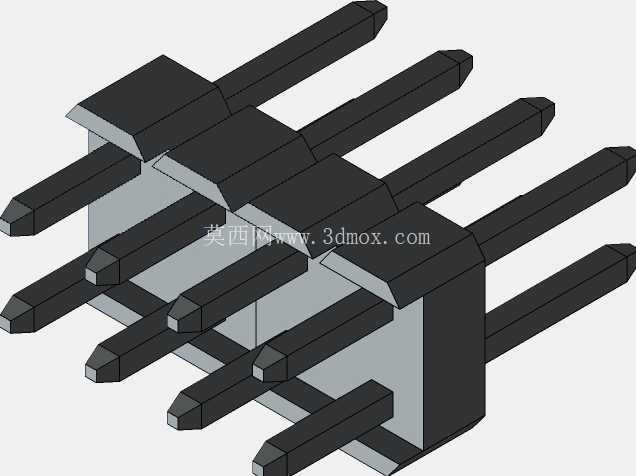

　　设计过程中也考虑到了后期维修替换的便利性，所有易损的接插件、保险丝座都选用了通用标准件，不需要采购特殊规格的替换件，日常维护时普通电子工具即可完成元件更换。板卡上预留了额外的扩展插针位，用户后续如果需要加装双色打印挤出头、腔体温度控制模块、灯光控制组件，不需要额外飞线接线，直接在预留插针上接入对应模块即可，减少了飞线带来的安全隐患。

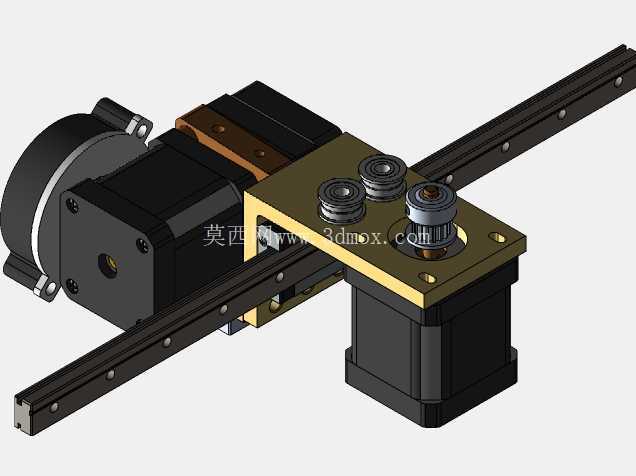

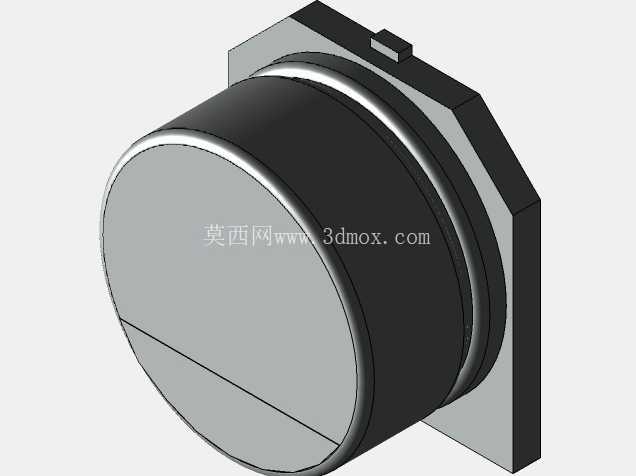

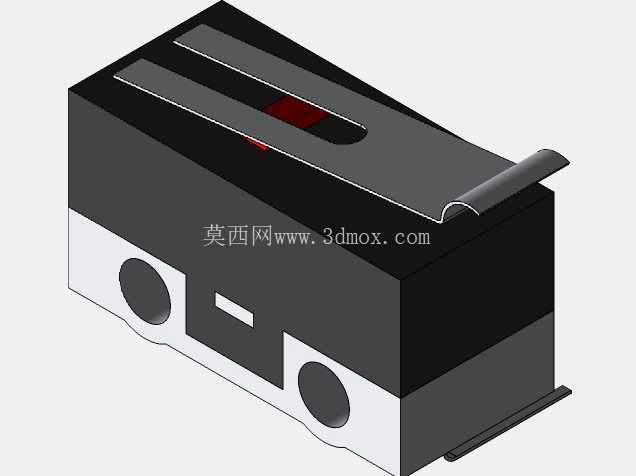

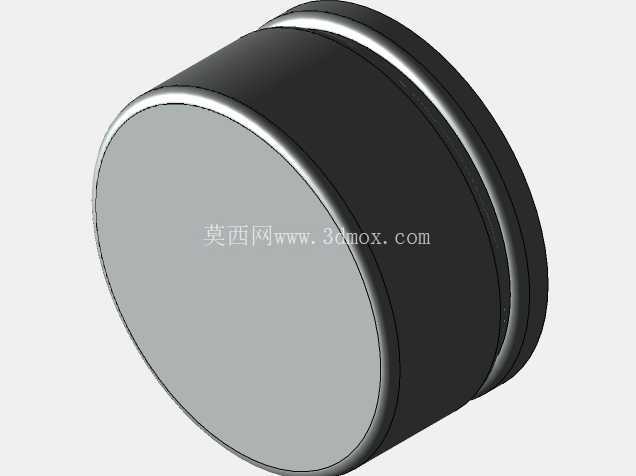

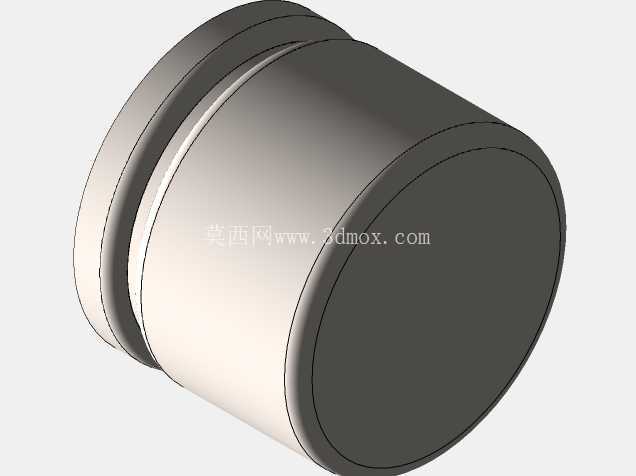

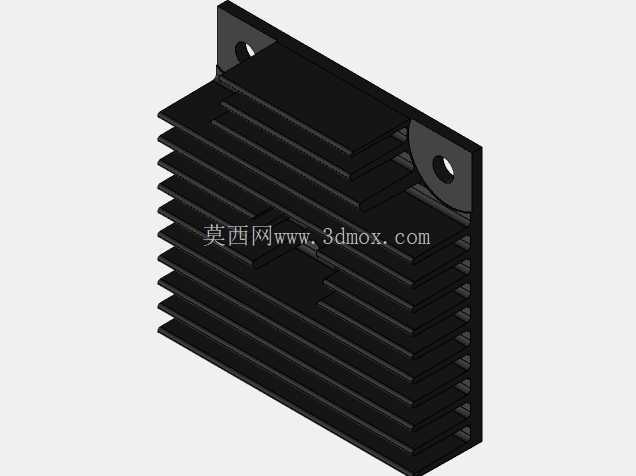

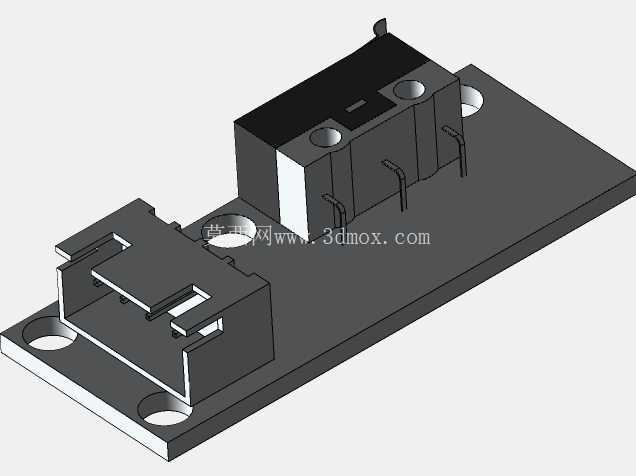

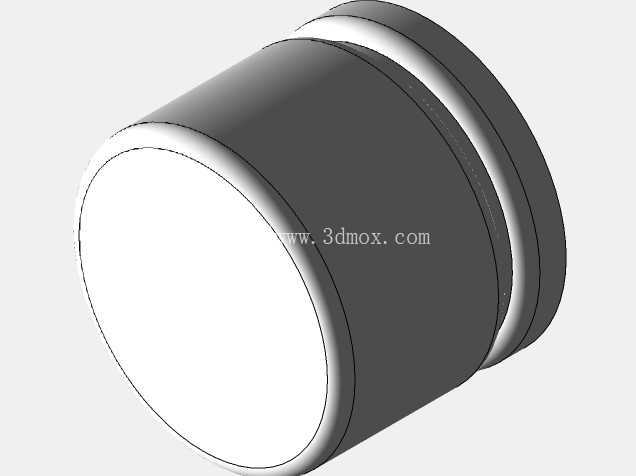

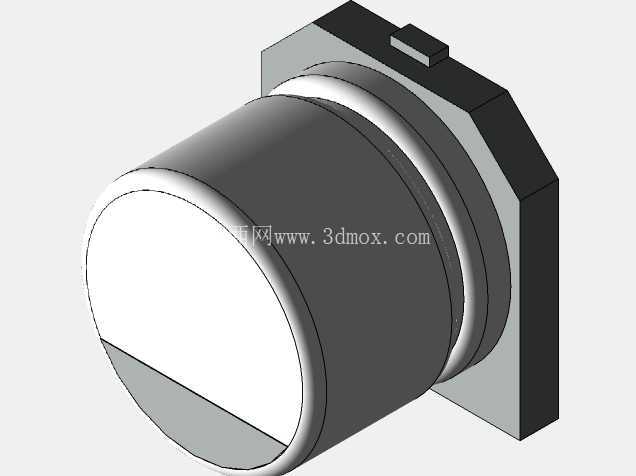

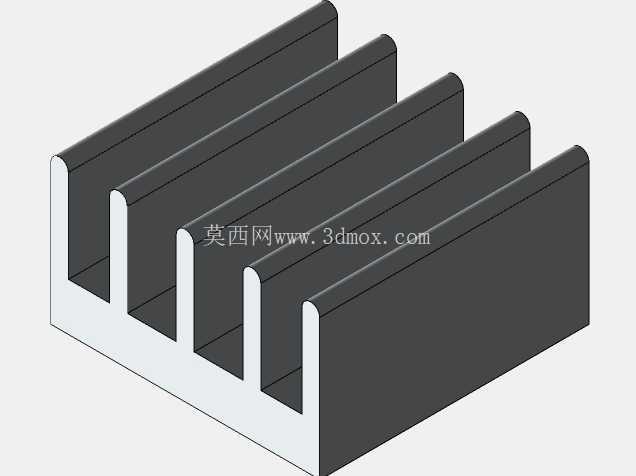

　　不同于开源公版板卡只考虑功能实现、忽略实际装机适配的问题，这套结构在设计时反复核对了prusa i4机型的仓内空间、走线路径、散热气流方向，每一个元件的位置都经过实际装机验证：比如将原本靠近挤出机驱动的电解电容移位，避免电容长期受高温影响出现鼓包漏液；将限位开关接口调整到对应轴的走线侧，缩短每个轴的信号线长度，减少信号干扰；将散热片的安装方向顺着风道方向布置，提升散热效率。这些细节调整不会改变板卡的核心电路原理，但能大幅提升设备长期运行的稳定性，减少日常使用中的故障概率，适合个人用户对现有3D打印机做电控升级时参考，也能为同类桌面级3D打印设备的电控结构设计提供实际装机层面的布局参考。
