毒蛇喷气发动机AFRC结构设计方案

　　在航空推进系统的工程落地场景中，这类带AFRC结构的喷气发动机核心部件，主要适配小型涡喷动力单元的空气燃油流量调节需求，区别于活塞式内燃机的定容燃烧逻辑，该结构的设计核心围绕恒压燃烧工况下的空燃比精准控制展开，解决稀薄混合气引发的局部热量积聚问题，避免高温高压燃气对气缸壁、涡轮叶片的热蚀损伤。从实际工况适配来看，常规活塞发动机在压缩冲程末端会形成15:1左右的化学计量比混合气，点火后爆压峰值高、热负荷集中，很容易因为混合气浓度偏差引发爆震，直接冲蚀缸盖密封面甚至造成缸体开裂；而喷气发动机的燃烧过程是持续恒压状态，不需要承受周期性的爆压冲击，但后端涡轮部件对进气温度的耐受阈值有限，一旦燃烧室出口温度超过涡轮叶片的材料许用温度，就会造成叶片蠕变、烧蚀，直接缩短动力单元的大修间隔。

　　这套AFRC结构的设计思路，正是针对这一矛盾做的气流分配优化：进入发动机的总空气流量里，仅20%左右会直接参与主燃烧区的燃油混合燃烧，保证这部分混合气维持在合理的燃烧浓度区间，形成稳定的点火核心；剩余80%的空气不会直接进入主燃区，一部分通过燃烧室外壳的预制开孔引入掺混段，和高温燃气做充分掺混，把燃气温度降低到涡轮可承受的范围，另一部分会沿着燃烧室壁面形成气膜隔离层，避免高温燃气直接接触燃烧室内壁，降低壁面的热负荷，减少耐高温合金材料的使用量。从结构布局来看，该部件采用集成式阀组设计，将燃油计量、空气流量分配、压力调节的功能整合在同一个阀体内，减少了外部管路的连接点，降低了航空动力单元常见的管路泄漏风险。

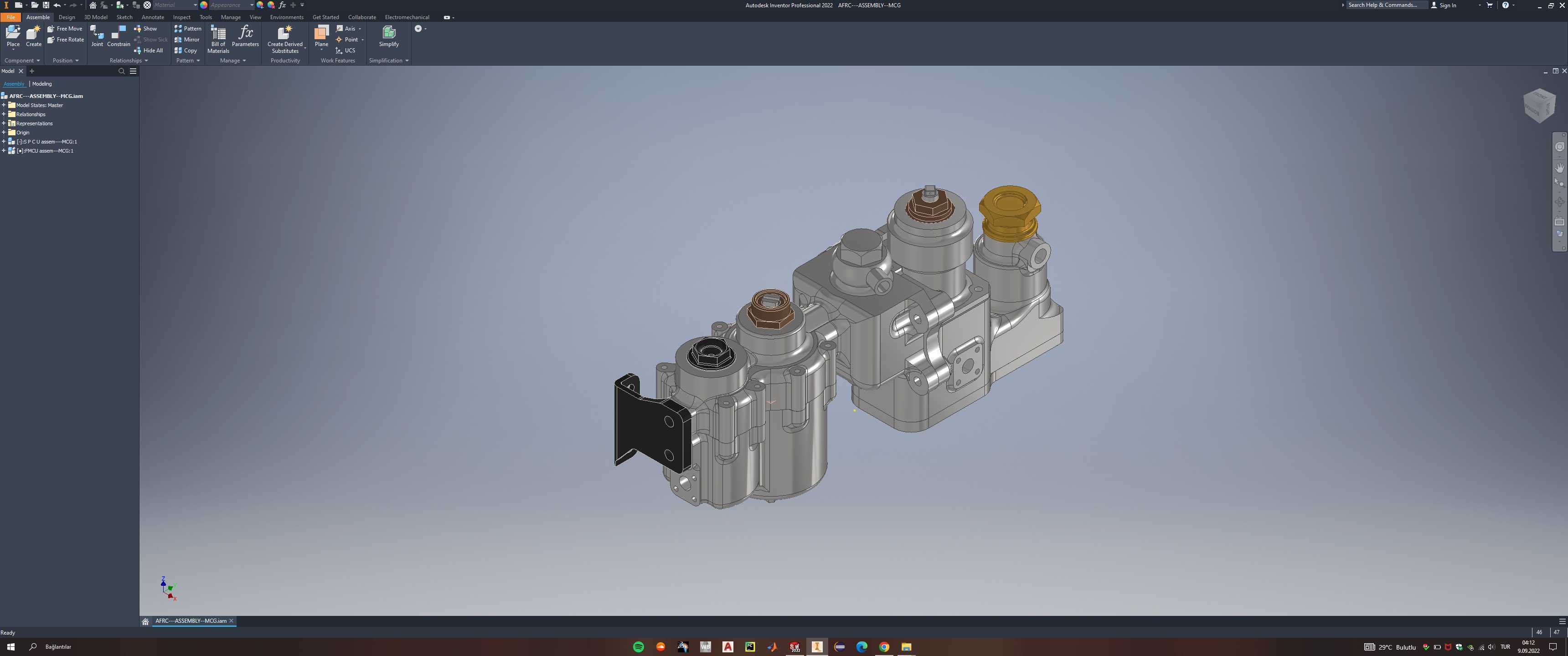

　　安装边界上，阀体一侧预留了标准的安装支耳，支耳上的安装孔位间距匹配小型涡喷发动机的机匣安装座尺寸，不需要额外做转接支架就能直接固定在发动机机匣侧面；阀体上的三个外接接口分别对应高压空气进气、燃油进油、调节后混合气输出，接口的密封面采用锥面密封结构，能承受发动机工作时的持续振动，不会因为长期振动出现密封失效的问题。外形轮廓上，整体结构做了轻量化的切削设计，在保证阀体结构强度的前提下，去除了非受力区域的多余材料，降低了部件的整体重量，适配航空动力单元对重量控制的严苛要求。

　　在实际功能实现上，这套结构的气流控制完全采用纯机械逻辑，不需要依赖电子传感器和电控单元做反馈调节，通过内部的弹簧膜片、阀芯联动结构，就能根据发动机进气端的压力变化自动调节燃油和空气的配比，让发动机在不同转速、不同飞行高度的工况下，都能维持稳定的空燃比，常规工况下的空燃比可以稳定维持在130:1左右，既保证燃烧效率，又能控制涡轮前温度在材料许用范围内。对于结构设计从业者来说，这类集成式阀组的建模过程需要重点关注几个细节：一是内部流道的圆滑过渡，避免气流在流道内形成局部涡流，造成压力损失，影响调节精度；二是运动部件的配合间隙，要兼顾高温工况下的材料热膨胀量，避免阀芯因为热膨胀出现卡滞，同时还要保证间隙不会造成内部泄漏，影响流量控制精度；三是安装支耳的强度校核，要能承受发动机工作时的振动载荷，避免出现共振断裂的问题。在设备选型适配层面，这类AFRC结构主要适配推力在几十公斤级的小型涡喷发动机，可应用在航模动力、小型靶机动力、便携式辅助动力单元等场景，相比带电控调节的燃油控制系统，纯机械结构的AFRC可靠性更高，在复杂电磁环境下也能正常工作，不会因为电磁干扰出现调节失效的问题。建模过程中对外形尺寸的把控需要严格匹配实际安装边界，阀体的突出结构不能和发动机上的其他附件产生干涉，尤其是外接管路的接头位置，要预留足够的扳手操作空间，方便后期的装配和维护。
