八芯宾德圆形航空连接器结构设计

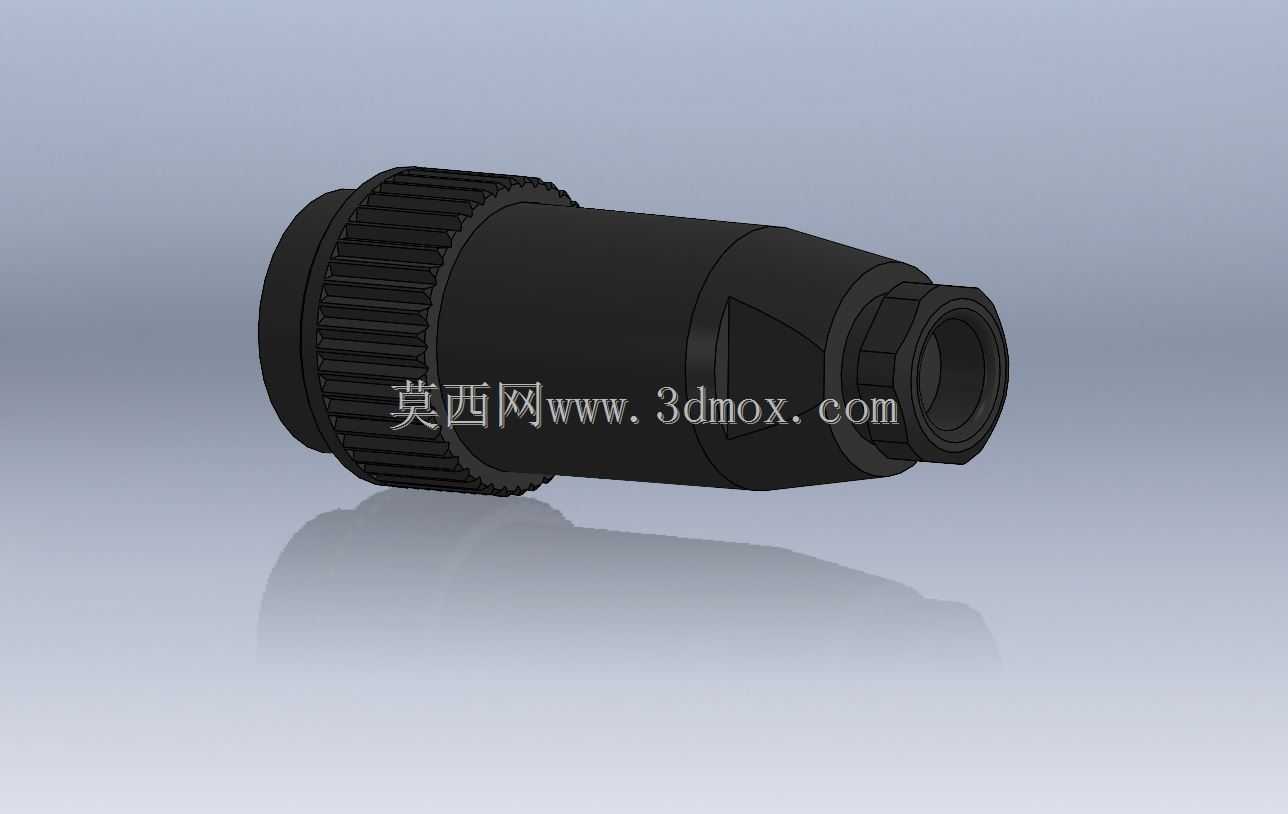

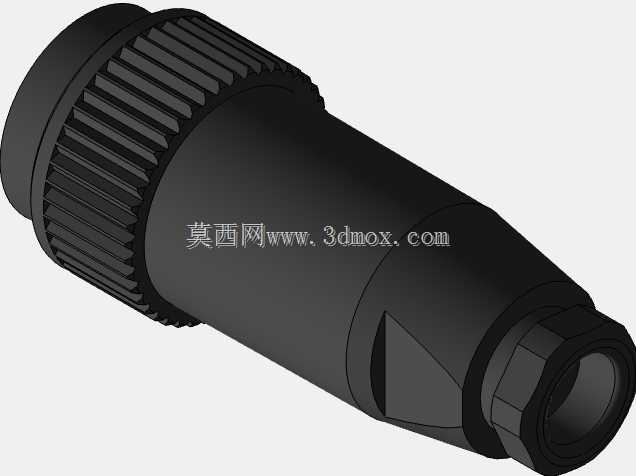

　　这款圆形连接器的结构设计完全围绕工业现场的恶劣使用环境展开，在工业控制、传感信号传输、小型通讯设备互联场景中，这类多芯连接器承担着小功率供电与低速信号同步传输的核心作用，尤其是在设备端需要频繁插拔维护的工位，连接器的握持手感、锁紧可靠性、线缆抗拉能力直接决定了现场运维的效率与连接稳定性。从结构上看，产品整体采用直式圆柱外形，尾部设计了外六角的线缆锁紧结构，适配常规的线缆格兰头安装方式，能够在完成芯线焊接后，通过尾部的压紧结构实现线缆外护套的夹紧，避免运维拉扯过程中芯线与插针的焊点受力脱落，这一结构在现场布线时能够适配外径4mm到8mm的多芯屏蔽线缆，满足常规工业传感信号的线缆规格要求。

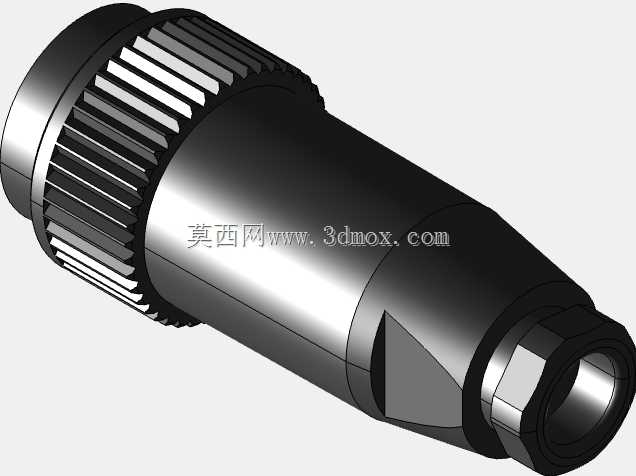

　　中部的滚花纹理设计并非装饰性结构，滚花的齿距、齿深都经过实际操作验证，操作人员佩戴薄型劳保手套时也能够顺利完成旋紧与松开操作，无需借助额外扳手，滚花段的直径控制在18mm左右，单手握持时手指能够完全包覆施力，在设备侧安装空间局促、手指操作空间不足的场景下，这种大直径滚花的操作效率远高于小型光滑外壳的连接器。前端的插合端采用标准的宾德8芯接口定义，插针的排布遵循圆形连接器的等角分布规则，相邻插针之间的绝缘间距满足500V工频耐压的绝缘要求，能够同时兼容数字IO信号与模拟量传感信号的混装传输，避免不同类型信号之间的串扰。

　　插合面的密封圈槽设计在接口根部，装配对应规格的O型橡胶圈后，插合完成时能够实现IP67级别的端面密封，在有切削液飞溅、粉尘较多的机加工车间现场，能够有效阻挡异物进入插合面造成的接触不良。外壳主体采用增强尼龙材质注塑成型，相比金属外壳的同规格连接器，重量降低60%以上，在手持设备、移动检测终端这类对重量敏感的应用场景中，能够大幅降低接口处的线缆负重，减少长期使用过程中接口松脱的概率。内部的插针固定基座采用耐高温的PBT材质，波峰焊接时不会出现基座受热变形的问题，插针与基座之间采用过盈压装的固定方式，抗侧向力能力满足10N插拔1000次后接触电阻不超过10mΩ的工业级要求。设计过程中重点考虑了安装边界的适配性，连接器整体长度控制在45mm以内，安装后突出设备面板的尺寸不超过38mm，在设备侧布局密集连接器的场景下，相邻连接器之间的中心距只需预留22mm即可满足操作空间要求，不会出现相邻连接器干涉导致无法插拔的问题。尾部的线缆出线方向采用直式设计，相比弯式连接器，直式结构的线缆弯折半径要求更低，在垂直面板布线的场景下，线缆自然下垂时不会在尾部产生额外的应力集中，长期使用时线缆外护套的弯折疲劳寿命更长。

　　插合锁紧采用螺纹旋紧结构，相比卡扣式锁紧，螺纹连接的抗振动性能更优，在设备存在持续振动的工况下，不会出现卡扣松脱导致的连接中断，旋紧行程控制在1.5圈，操作人员无需反复确认锁紧位置，旋紧到手感受阻即可达到可靠的锁紧与密封效果。在建模过程中，所有配合尺寸都按照公差带的中间值进行建模，插合端的配合间隙控制在0.1mm到0.2mm之间，既能够保证插合过程顺畅无卡滞，又不会因为间隙过大导致插合后出现径向晃动。外壳的壁厚均匀控制在2.5mm，注塑成型时不会出现缩痕、缺料的问题，同时满足跌落测试的强度要求，从1.2米高度自由跌落到水泥地面时，外壳不会出现开裂、锁紧结构损坏的问题。内部的走线腔预留了足够的芯线弯折空间，8根0.2平方毫米的芯线完成焊接后，能够在腔体内自然排布，不会出现芯线挤压导致绝缘层破损的问题，尾部的压紧圈采用弧形接触面，夹紧线缆时不会切割线缆外护套，即使在低温环境下线缆外护套变硬，也不会出现压紧处护套开裂的问题。
