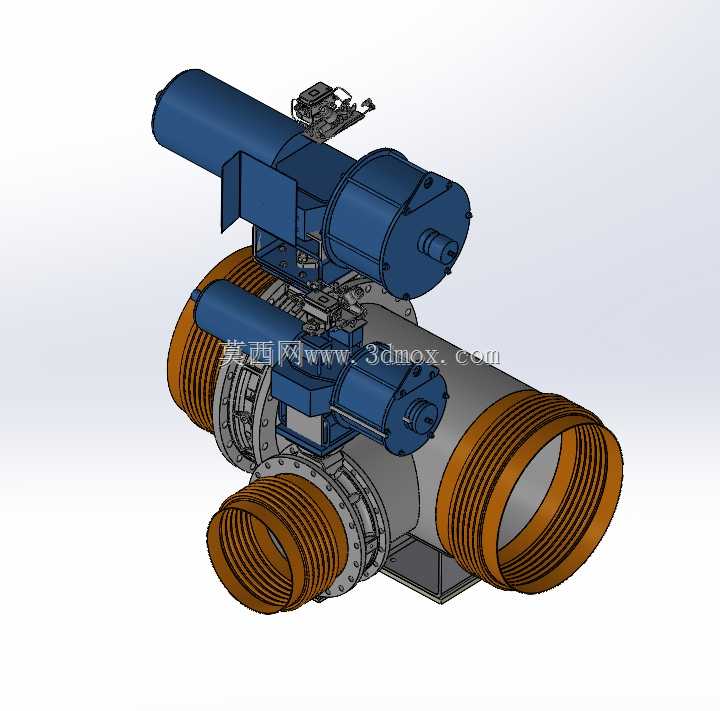

DN800电动驱动三通热风调节阀门结构

　　驱动部分采用双缸式电动执行机构搭配机械传动组件，执行机构输出扭矩经过齿轮减速组放大后传递到阀杆，能够在高温粉尘环境下稳定驱动阀芯转动，实现0-90度范围内的开度调节，既可以完成两个出口的热风流向切换，也可以通过调整阀芯开度，实现不同支路的热风流量配比调节，满足工艺系统对热风温度、流量的动态控制需求。在结构设计层面，阀体主体采用铸钢材质打造，流道内壁做耐高温耐磨衬层处理，能够长期耐受600摄氏度以内的高温热风冲刷，阀杆与阀体的密封部位采用多层填料叠加密封结构，搭配散热翅片结构降低阀杆部位向执行机构传递的温度，避免执行机构内部电子元器件长期处于高温环境下出现性能衰减。这款DN800规格的三通式热风阀，主要应用于冶金热风炉系统、工业窑炉热风输送管网、大型余热回收管路等需要对高温热风介质进行流向切换、流量调节的工况场景，是热风输送管路系统中的核心控制部件，直接决定热风分配的精度与管路运行的可靠性。从实际工况适配角度出发，该阀门采用三通式流道结构，三个接口均采用带波纹密封结构的法兰连接形式，能够适配大口径高温管路的热胀冷缩位移补偿需求，避免管路热变形产生的应力传递到阀体密封面，导致密封失效。

　　三个连接端口的法兰端面加工有密封槽，配套金属缠绕垫片即可实现管路的可靠密封，端口处的波纹段采用薄壁耐热钢加工而成，能够在管路产生轴向、角向位移时通过自身形变补偿位移量，减少管路支架的受力负荷，降低现场安装的对中精度要求。从安装边界尺寸来看，阀门三个接口的公称通径均为800mm，整体安装长度满足工业管路大口径阀门的安装间距要求，执行机构布置在阀体顶部，预留了足够的手动操作空间与接线检修空间，现场安装时不需要额外加高操作平台，可直接通过底部的支撑支座固定在管路支架上，阀体底部的支座设置有长条形安装孔，能够适配现场安装时的位置偏差调整。

　　阀芯采用球面密封结构，密封面堆焊硬质合金，在高温工况下依然能够保持足够的硬度与密封性能，避免热风携带的粉尘颗粒冲刷密封面导致内漏，阀杆与阀芯的连接采用防转销加键连接的双重固定结构，能够承受执行机构输出的大扭矩，不会出现阀杆与阀芯相对转动导致的开度偏差。在流道设计上，三个接口的流道做了圆弧过渡处理，减少热风在阀腔内的涡流阻力，降低管路的压损，相比直角流道的三通阀，该结构能够减少热风在阀腔内的紊流，降低气流振动带来的管路噪音，同时减少粉尘在阀腔内的沉积，避免长期运行后积灰导致阀芯卡涩。

　　执行机构上集成了开度反馈组件与限位保护装置，能够实时反馈阀门的实际开度，同时在阀门到达全开、全关位置时自动切断驱动电源，避免执行机构过载损坏，配套的控制模块可以直接接入工业DCS控制系统，实现远程自动控制，不需要人工现场操作。在建模细节处理上，完整还原了阀体上的连接螺栓、法兰密封槽、执行机构的接线盒、手动操作手柄、散热结构等细节，所有配合部位的尺寸公差都按照实际工业阀门的设计标准进行设定，法兰连接孔的位置、数量、孔径都符合DN800压力等级对应的国标法兰要求，能够直接用于管路布置的干涉检查、安装模拟、施工方案交底等场景，也可以作为同类大口径热风阀产品设计的参考原型，帮助结构设计人员快速完成同类型产品的方案迭代，减少重复建模的工作量。
