立式上肢康复训练健身器材结构设计

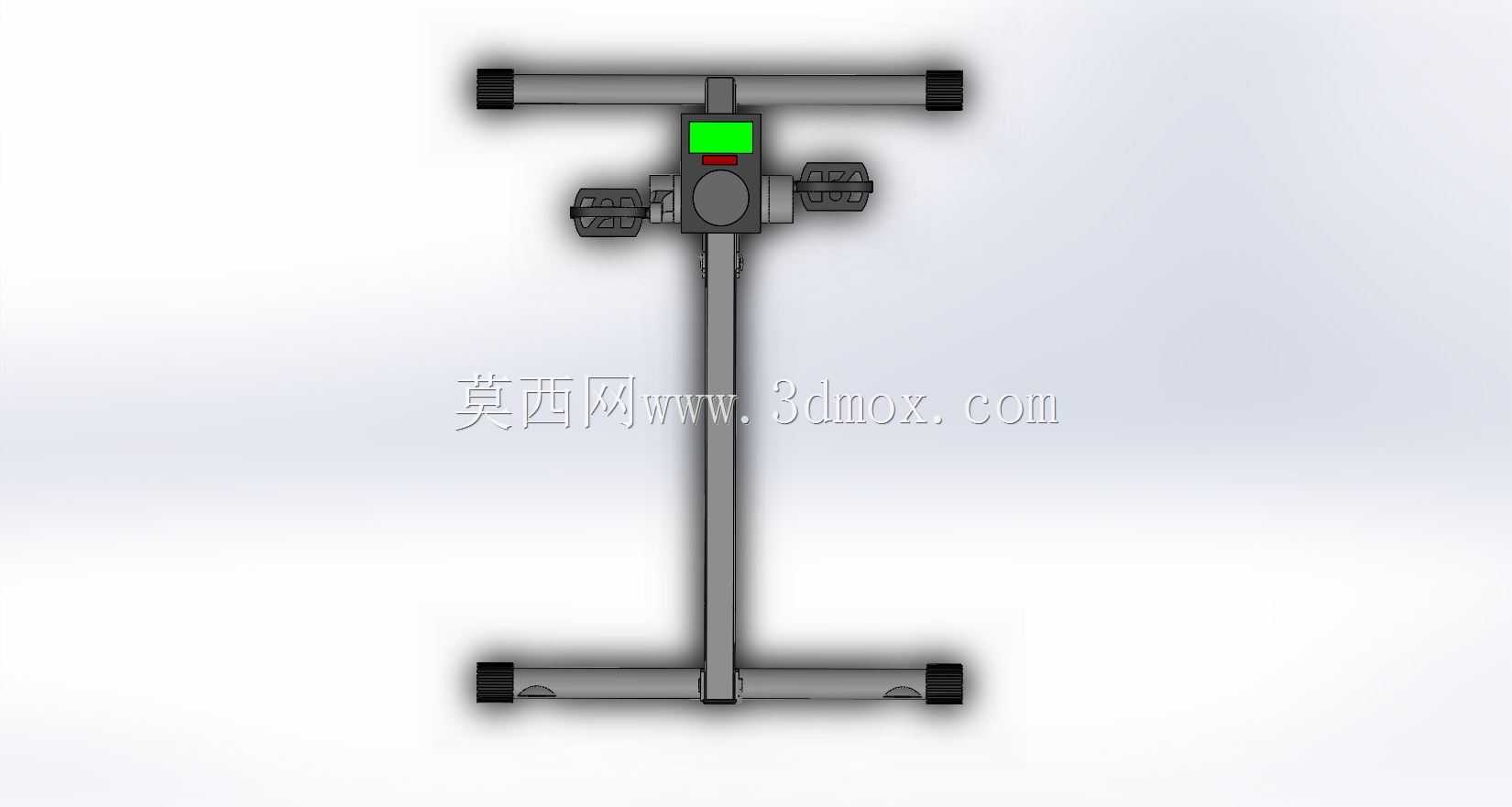

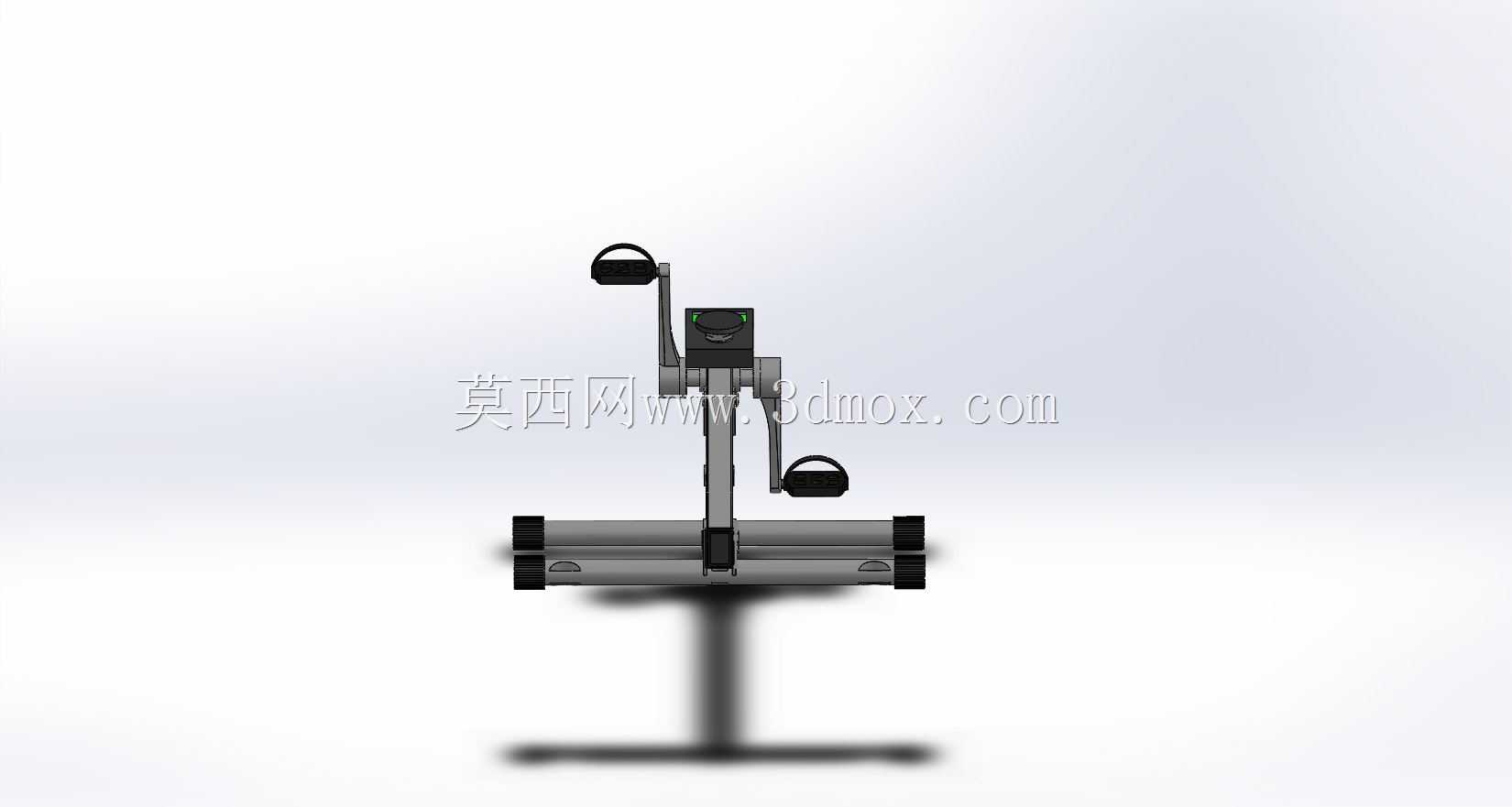

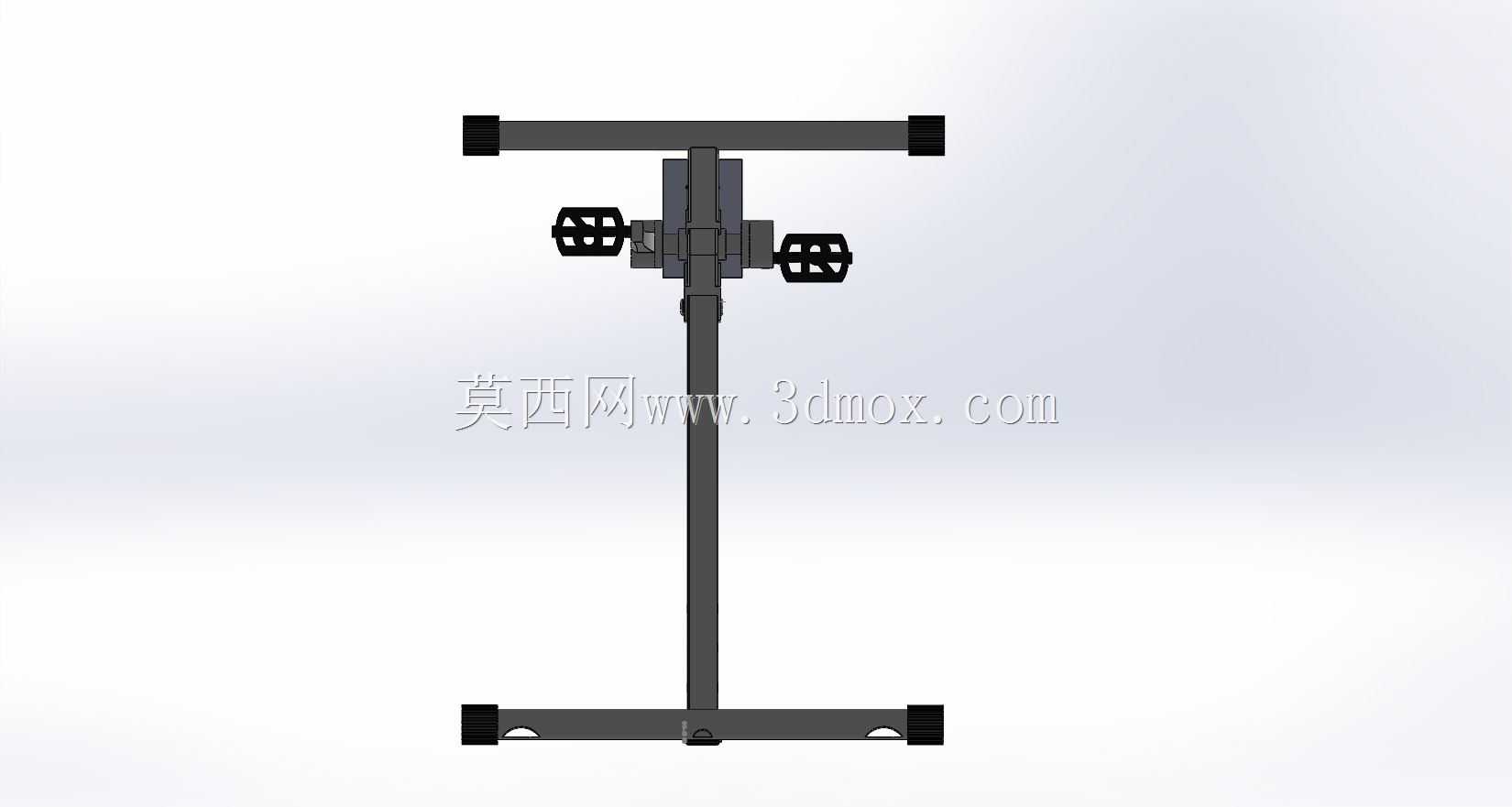

　　这款立式上肢训练器械的结构设计，首先锚定了两类核心应用场景：一类是社区健身区、家用健身空间的日常力量训练使用，另一类是康复机构内上肢活动度受限人群的渐进式功能恢复训练，区别于常规卧式健身车的下肢主导训练逻辑，整机将受力端全部集中在上肢操作区域，适配坐姿或站姿下的上肢推拉、旋转复合动作。从结构布局来看，整机采用单立柱支撑的T型底座结构，底部横向支撑脚采用圆管端面加装防滑橡胶端盖的设计，支撑跨度控制在650mm范围内，既保证使用过程中不会出现侧翻倾覆，也不会占用过多地面安装空间，对小户型家用场景、社区健身角的窄空间安装十分友好，安装时仅需保证底部支撑面水平，无需额外打膨胀螺栓固定，移动调整位置也仅需两人配合抬起即可完成移位。

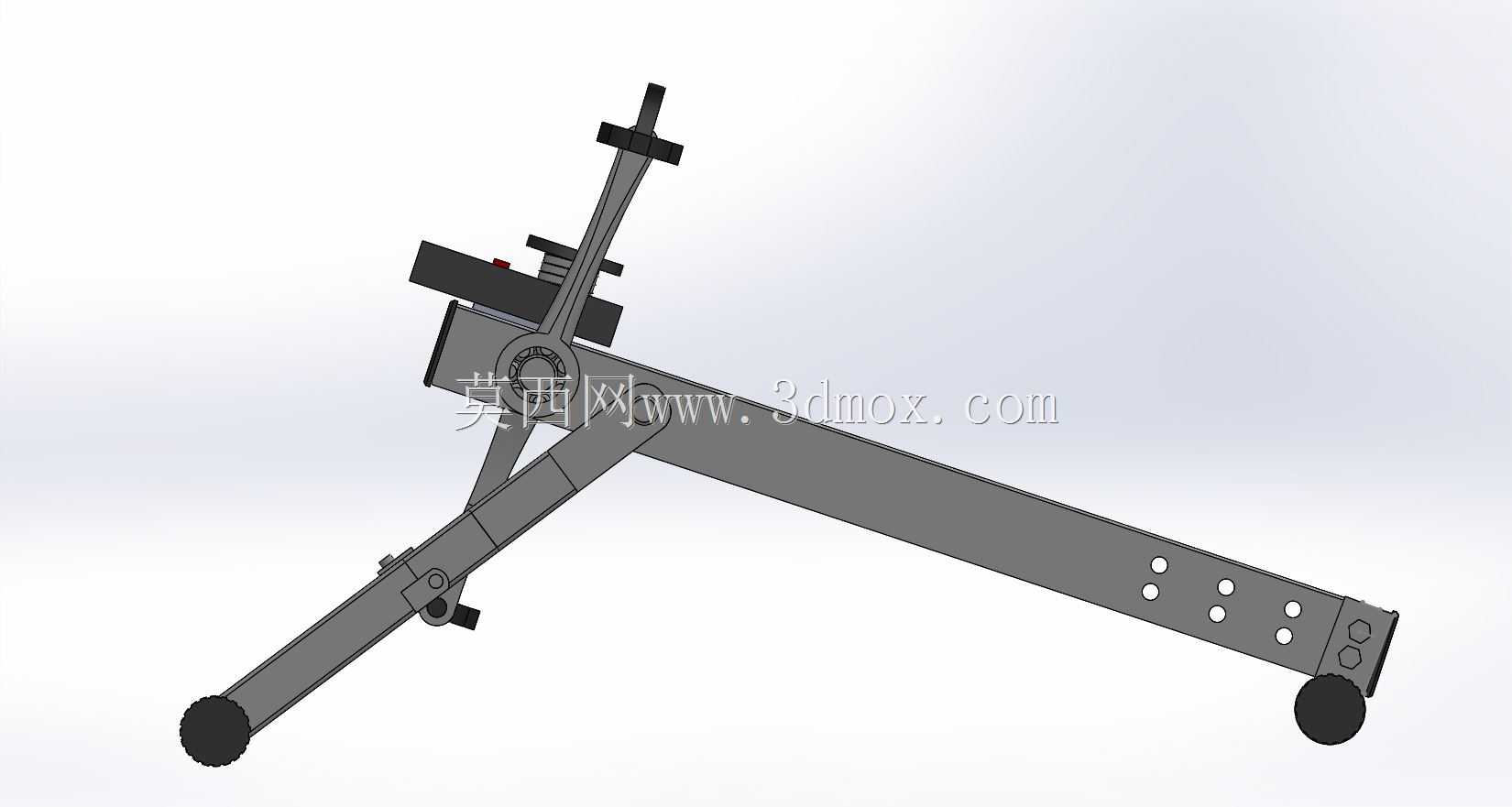

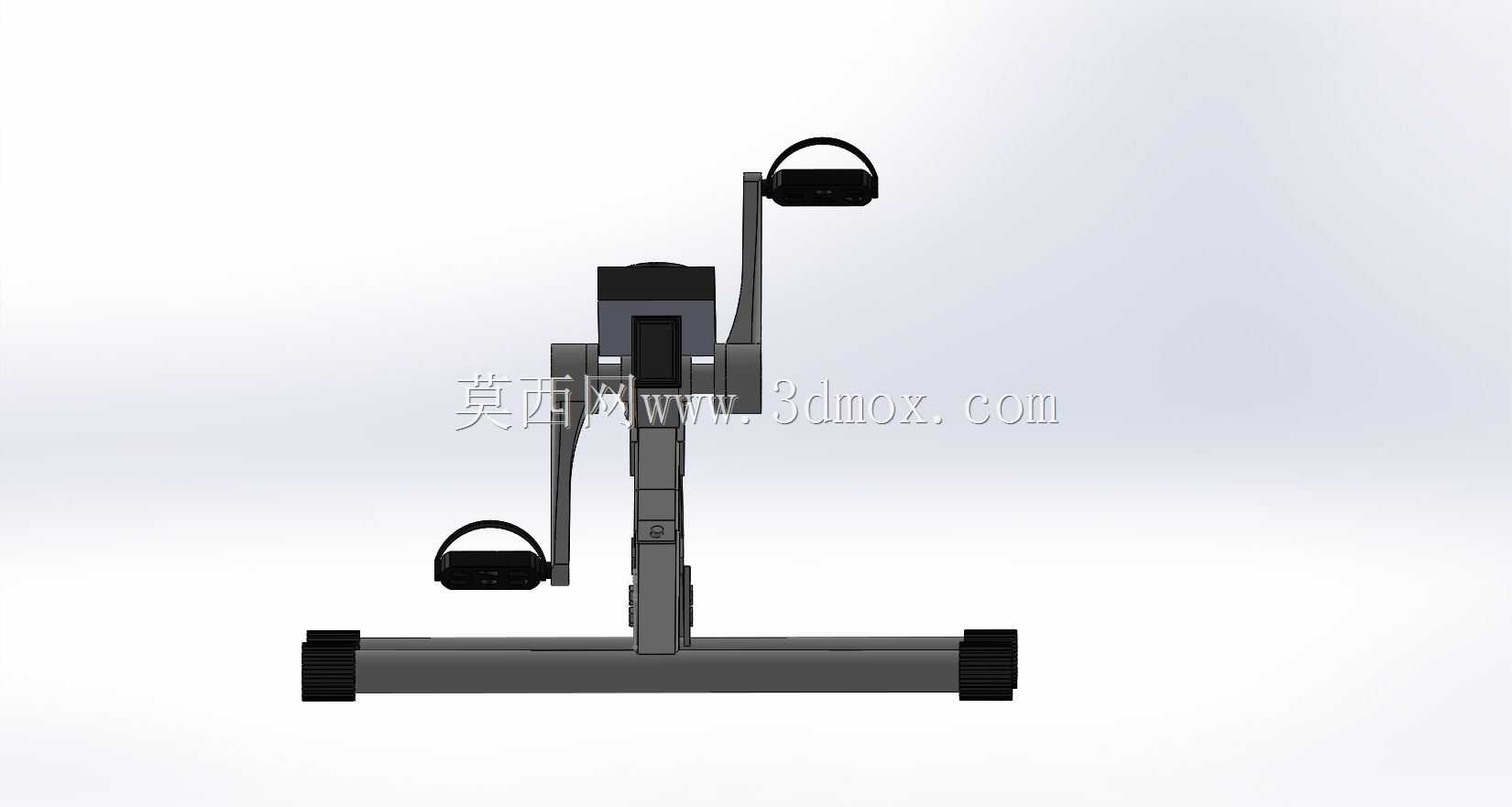

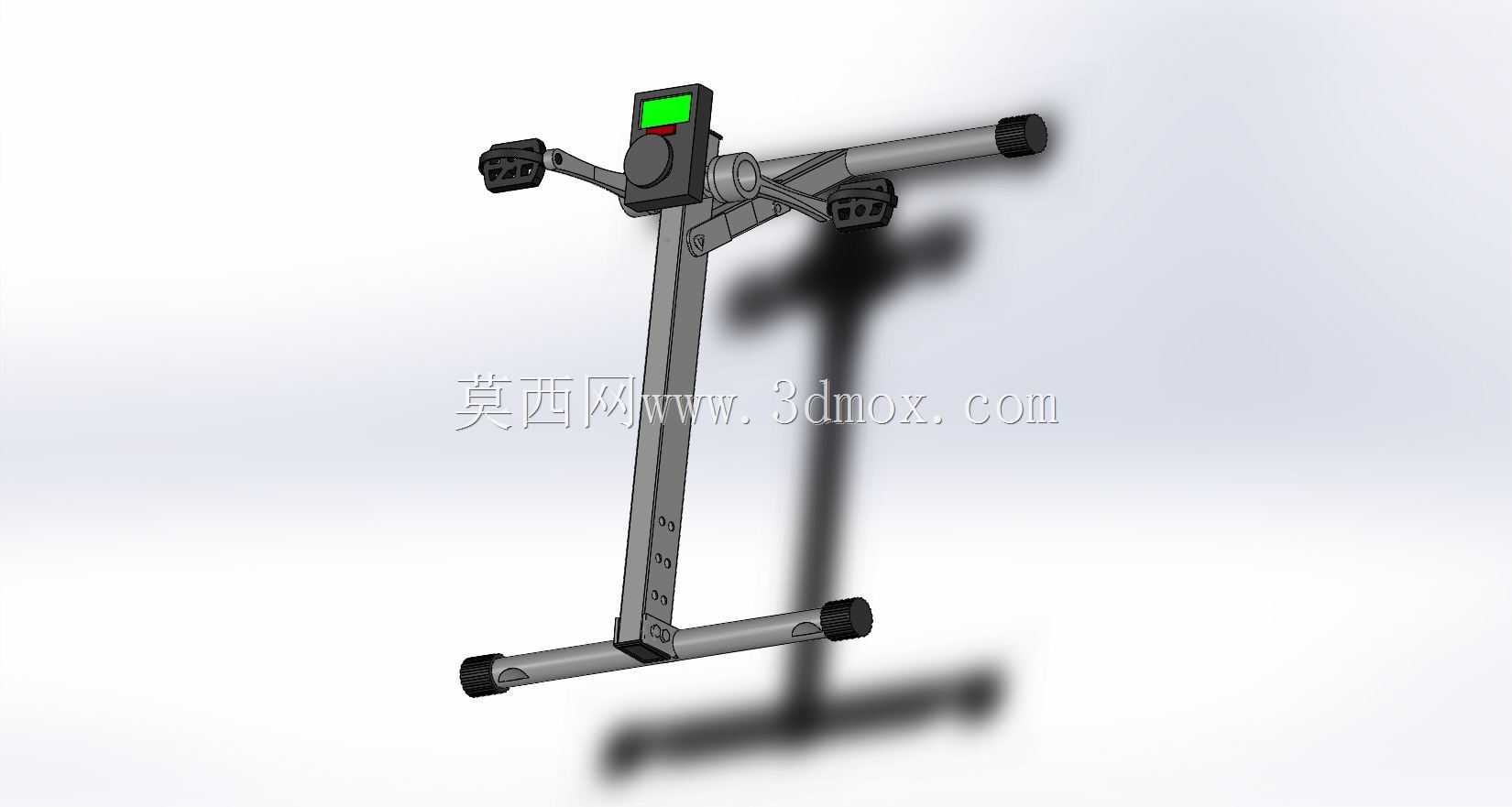

　　立柱主体采用矩形钢管焊接成型，管壁厚度预留2.5mm的安全余量，表面做喷塑防锈处理，立柱侧面预留的刻度标识，可根据使用者身高、上肢臂长调整操作把手的安装高度，高度调节范围覆盖1100mm到1500mm，适配身高150cm到190cm的不同使用人群。操作端的结构设计充分考虑了运动轨迹的合理性，两侧把手通过铰接结构与横向摇臂连接，摇臂与立柱连接处内置阻尼调节模块，可通过操作端的旋钮调整运动阻尼大小，适配从康复初期低阻力活动度训练，到日常健身高阻力力量训练的不同需求，顶部集成的显示模块可实时记录运动次数、运动时长等基础数据，模块采用嵌入式安装，与摇臂外壳齐平，避免运动过程中剐蹭使用者衣物。

　　设计过程中重点校核了铰接位置的受力载荷，按照单侧把手最大承受150N径向力的工况做了静力学仿真，确保铰接轴的剪切应力、摇臂的弯曲变形量都在材料许用范围内，所有转动位置都加装了自润滑轴套，长期使用无需频繁加注润滑油，降低后期维护成本。把手部分采用外包橡胶的防滑结构，握持位置做了符合人体手掌弧度的凹陷处理，长时间握持训练不会出现硌手、打滑的问题，摇臂的转动角度限制在前后各45度范围内，避免运动幅度过大造成的关节拉伤。整机没有多余的外凸尖锐结构，所有管材端面都做了圆弧收口处理，焊接位置打磨平整后做喷塑覆盖，使用过程中不会出现划伤风险。

　　不同于市面上多数集成下肢训练的复合型健身车，这款设计将功能完全聚焦在上肢训练场景，结构更简洁，故障率更低，生产成本也更可控，既可以作为独立的健身器材投放使用，也可以作为模块化组件，搭配不同的底座结构改装成壁挂式、轮椅适配式的专用康复训练设备，结构拓展性较强。在三维建模过程中，所有管材的拼接位置都预留了焊接工艺余量，铰接孔的公差配合按照H7/g6的间隙配合设计，保证装配后转动顺畅无卡滞，显示模块的安装槽尺寸按照通用的嵌入式数码模块尺寸预留，后期可根据需求更换不同功能的显示组件，无需改动整体外壳结构。
