带梯架接料斗的斜式物料输送提升设备

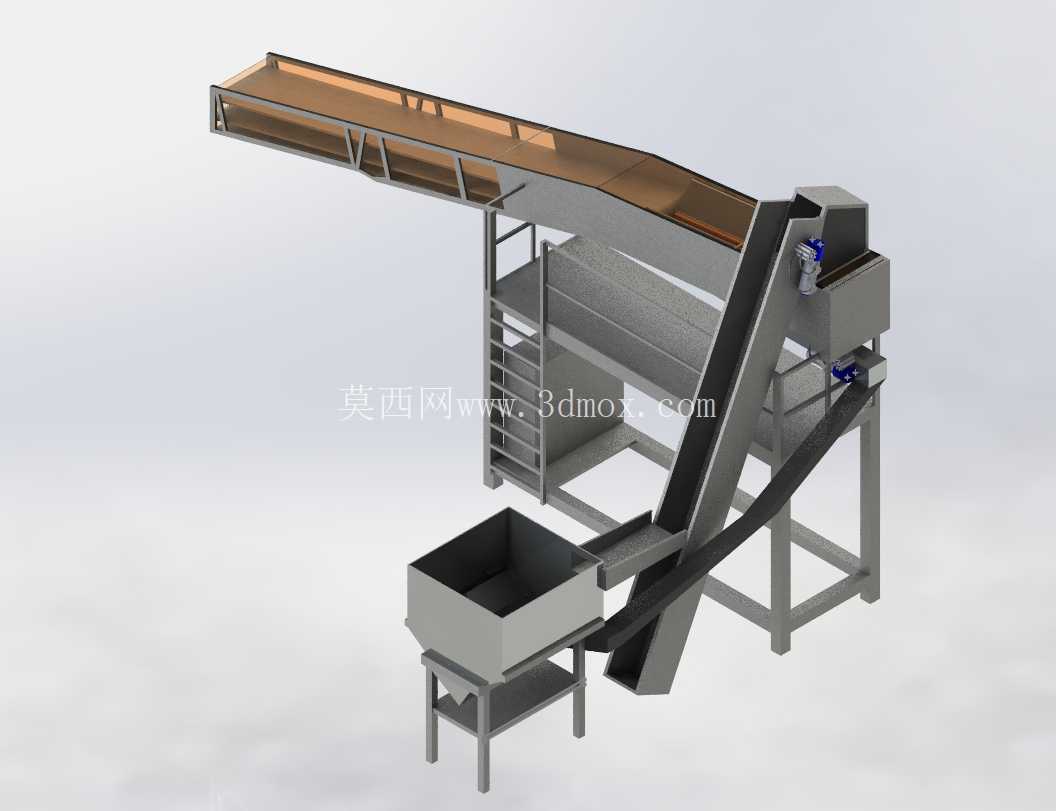

　　这套斜置式物料输送提升结构，在散料加工、废料回收、农产品初加工、轻工生产流水线的跨高度物料转序场景里适配性极强，不少需要把低位散状物料持续输送到高位加工设备进料口的工位，都会用到这类结构来替代人工上料，降低一线操作人员的重复搬运强度。从结构组成来看，设备整体分为低位接料单元、斜向输送主体、高位出料段、配套检修梯架四个核心部分，低位接料单元采用敞口式方斗设计，斗体下方带独立支撑腿，可直接承接前端工序输出的散料，不管是颗粒状、小块状还是轻度不规则的碎料，都能顺利落入接料斗后滑入输送皮带的进料端，不会出现物料卡滞在进料口的问题。

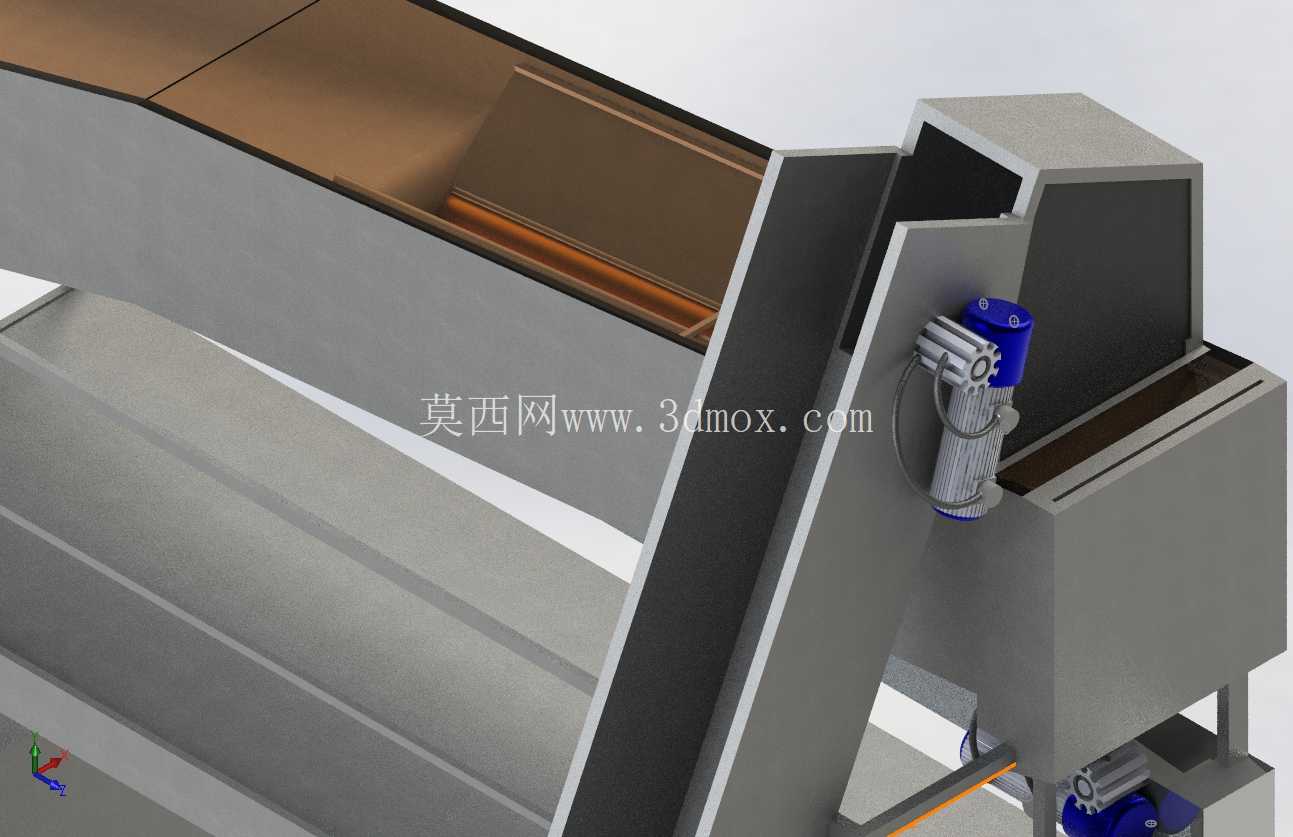

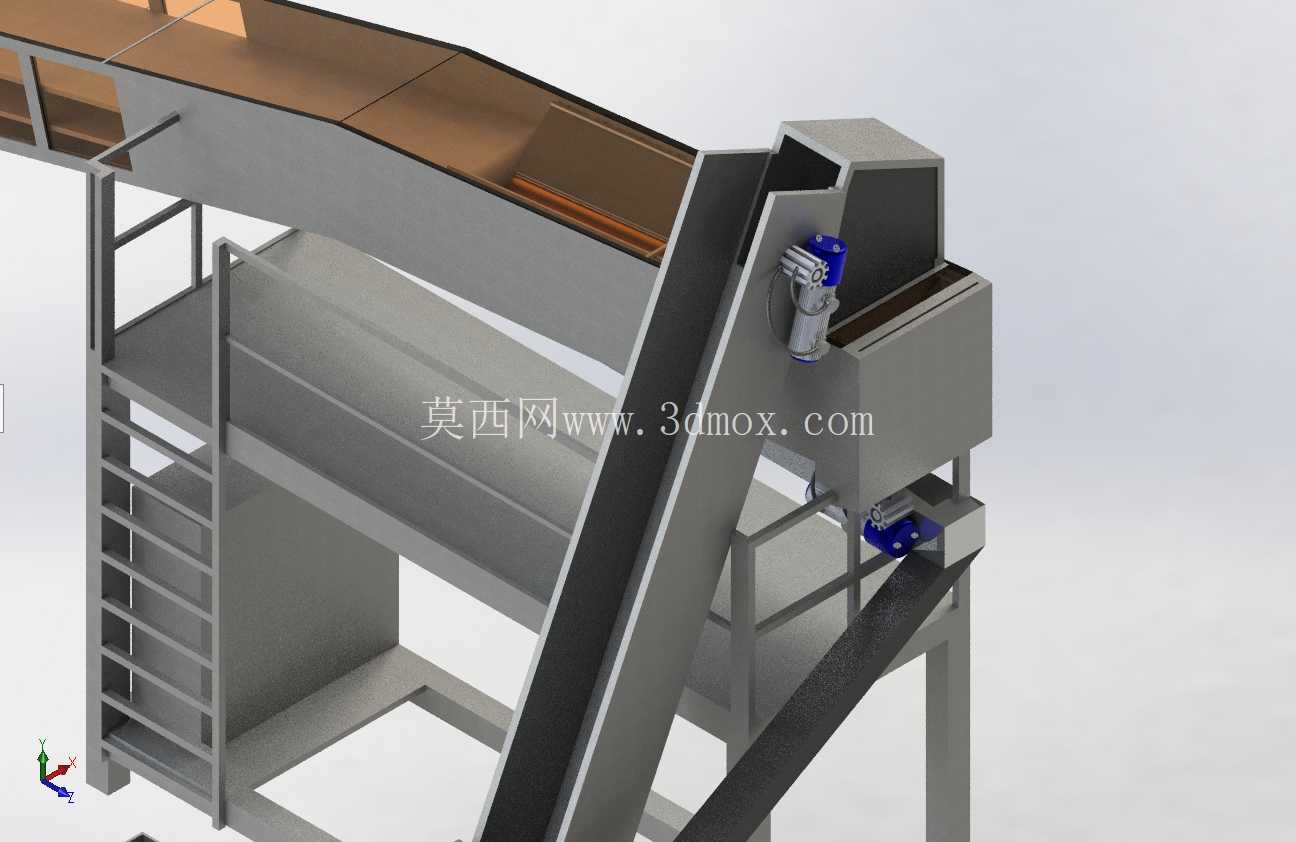

　　斜向输送段的倾角经过合理校核，既保证了足够的提升高度，又不会因为倾角过大导致物料在输送过程中下滑回落，输送皮带两侧加装了挡边结构，避免散料在提升过程中从侧边撒落，输送段的机架采用方管焊接成型，整体刚性足够，长时间满负载运行也不会出现机架晃动变形的问题。高位出料段的端部设置了导料结构，物料被输送到顶端后会顺着导料板精准落入下游设备的进料口，不会出现抛洒偏移的情况。配套的梯架平台紧贴斜向输送段的高位区域设置，爬梯带防护扶手，平台周边设置了安全护栏，方便设备维护人员定期检查输送皮带的张紧度、清理辊轴上缠绕的杂物、检修端部的传动部件，不需要额外搭设临时检修架，日常运维的便利性提升明显。

　　做三维结构设计的时候，首先要确认现场的安装边界：低位接料斗的支撑高度要和前端出料设备的出料口高度匹配，保证前端输出的物料可以无阻碍落入接料斗，斜向输送段的水平投影长度要结合现场的工位间距确定，避免和周边其他设备产生干涉，高位出料口的高度要和下游设备的进料口高度对齐，保证物料转序顺畅。机架的焊接结构要做应力释放处理，避免焊接变形导致输送皮带跑偏，所有转动辊轴的安装座都设计了可调结构，方便后期调整皮带张紧度和对中度，接料斗的内壁做了倾斜导料面，角度大于物料的自然安息角，保证物料不会在斗内堆积残留。

　　设备整体的安装基础只需要平整的硬化地面即可，低位支撑腿和高位机架的底部都设置了安装脚板，可以通过膨胀螺栓和地面固定，运行时的震动幅度很小，不需要额外做减震基础。输送段的侧边护板采用分段式螺栓连接，后期如果出现护板磨损，可以单独更换局部护板，不需要整体拆卸结构，降低维护成本。在实际选型适配的时候，要根据输送物料的单块重量、磨琢性调整皮带的材质和机架的型材壁厚，如果是输送有一定腐蚀性的物料，还可以把接触物料的部分换成不锈钢材质，这套结构的模块化程度很高，各个单元可以拆分运输，到现场后再通过螺栓组装，不需要在现场做大量焊接作业，安装调试的周期很短。日常运行过程中，只需要定期检查皮带的磨损情况、给转动轴承加注润滑脂、清理接料斗和导料板上的残留物料，就能保证设备长期稳定运行，相比斗式提升机，这类斜皮带式的提升结构对物料的破损率更低，更适合输送不允许被过度磕碰的散状物料，而且输送过程是连续的，不会出现斗提机那种周期性出料的脉冲问题，和下游连续运行的加工设备匹配度更好。
