螺旋交织镂空环形装饰结构设计

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1096183
  • 螺旋交织镂空环形装饰结构设计

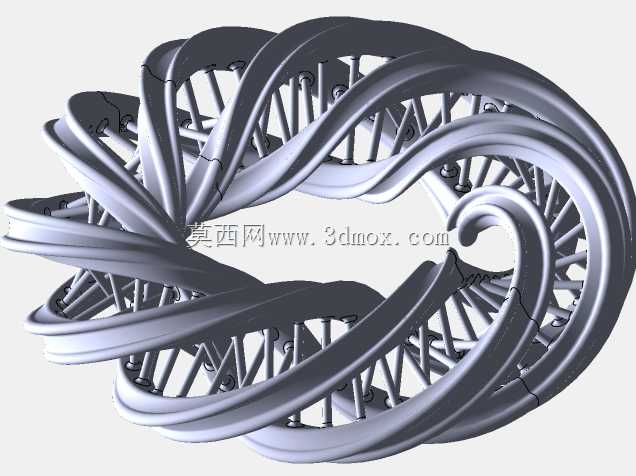

  这类螺旋交织的镂空环形结构,最初接触是在文创展陈的装置配套项目里,当时甲方需要一款兼具力学稳定性与视觉通透感的环形支撑构件,用来承托展陈台面的中心艺术装置,要求不能遮挡展品的底部视觉效果,同时自身也要具备足够的结构辨识度,不能做成普通的圆环支架。从结构设计的角度拆解,整个构件采用双螺旋主肋交织的拓扑形式,区别于传统单环的受力模式,两条主肋沿着环形路径连续扭转180度后闭合,形成类似莫比乌斯环的连续受力路径,这种结构的优势在于,当环形构件承受径向的局部载荷时,载荷可以通过螺旋肋的扭转路径快速分散到整个环体,不会出现普通圆环局部应力集中导致的变形问题。

  在实际的展陈应用场景中,这类构件除了作为支撑结构,还可以直接作为艺术装置的主体,比如商业空间的吊顶装饰环、户外景观的环形雕塑骨架,甚至可以缩小尺寸后做成文创摆件的主体结构,镂空的格栅部分在光线照射下会投射出连续的螺旋光影,比实心结构的视觉层次丰富很多。设计过程中首先要确定环形的基准中径,也就是整个环体的中心轨迹直径,这个尺寸直接决定了构件的安装边界,比如用作桌面摆件时中径控制在120-150mm区间,不会占用过多桌面空间,同时能保证螺旋结构的曲率过渡足够顺滑,不会出现局部弯折的生硬感;如果用作展陈支撑,中径则要根据被支撑物的底部尺寸匹配,通常比被支撑物的底部外径大20-30mm,留出足够的安装避让间隙。主肋的截面尺寸设计需要兼顾强度与视觉轻盈感,截面宽度通常取环体中径的1/15到1/12,厚度取宽度的2/3,这样既能保证环体在承受自身重力以及额定载荷时不会出现椭圆变形,也不会因为肋条过粗显得笨重。镂空部分的辐条设计,没有采用传统直辐条的形式,而是顺着主肋的扭转角度做了倾斜排布,每根辐条的两端分别连接两条交织的主肋,辐条的倾斜角度与主肋的扭转角度保持一致,这样整个结构的受力传递是连续的,不会出现辐条与主肋连接点的应力突变。

  建模过程中需要注意螺旋曲面的曲率连续性,主肋的扫掠路径要保证G2连续,否则3D打印或者数控加工出来的构件表面会出现明显的棱线,影响外观质感;辐条与主肋的连接位置要做小圆角过渡,圆角半径取辐条直径的1/5,既可以消除应力集中点,也能让整个结构的线条过渡更自然。在安装边界的考量上,这类环形构件如果是悬空吊装使用,需要在主肋的三个均匀分布的位置预留吊装连接点,连接点的位置要选在两条主肋交织的节点处,这个位置的结构刚度最高,吊装时不会出现局部变形;如果是落地放置作为摆件,需要在环体底部的两个对称位置做平面切边,切边的宽度控制在10-15mm,保证放置时的稳定性,不会出现滚动侧翻的问题。

  从功能特性来看,这种交织螺旋结构的自重比同尺寸的实心圆环轻60%以上,镂空率达到45%左右,不管是采用金属3D打印、树脂打印还是钣金焊接加工,都能有效控制材料成本,同时结构的抗扭性能比同截面的单圆环高40%左右,承受侧向冲击时的变形量更小。实际应用中还可以根据使用场景调整辐条的密度,比如用作防护类的环形构件时,可以加密辐条的排布,缩小镂空间隙,满足防护安全的间隙要求;如果是纯装饰用途,可以适当加大辐条间距,提升结构的通透感。设计时还要考虑加工工艺的可行性,如果采用数控铣削加工,要注意主肋的扭转角度不能过大,避免加工时出现刀具干涉,通常扭转角度控制在180度以内是比较合理的区间;如果采用3D打印工艺,则可以适当加大扭转角度,实现更复杂的交织效果,只需要注意添加合理的支撑结构,避免打印过程中悬空部分出现塌陷。
