NEMA16规格步进电动机三维结构设计

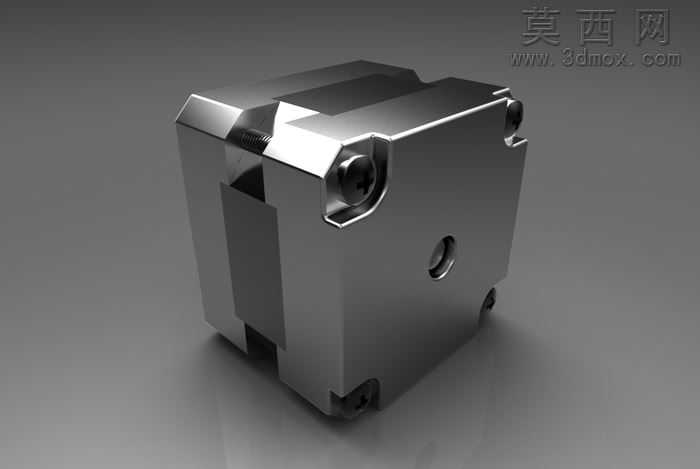

本作品为NEMA16规格步进电动机的三维数字化模型，建模过程严格遵循步进电机的实际工业尺寸标准，在SolidWorks环境下完成全参数化建模，整体结构还原度高，可直接用于机械结构装配验证、运动仿真模拟等工程场景。建模阶段首先搭建电机的主体基座框架，采用拉伸、切除等基础特征构建方形机壳的主体轮廓，对机壳边角做符合工业生产实际的倒角处理，还原金属机壳的加工工艺特征；针对机壳上的安装孔位，严格按照NEMA16标准的安装孔距进行定位，对沉头孔结构做精细化建模，还原内六角安装螺丝的装配位结构，确保孔位的同轴度、深度尺寸与实际配件完全匹配。模型完整还原了步进电机的端盖结构、转轴定位孔、侧面出线位等细节特征，对机壳表面的拼接缝隙、装配定位凸台都做了1:1的结构复刻，没有省略关键装配结构。材质与渲染阶段，为机壳部分赋予磨砂金属铝合金材质，调整材质的粗糙度、金属度参数，还原工业电机外壳的哑光金属质感，对边角的切削面做高光处理，模拟金属机壳加工后的亮边效果；安装螺丝部分赋予不锈钢材质，调整反射参数凸显金属紧固件的光泽质感，渲染时采用三点布光方案，主光源从侧上方打亮电机主体轮廓，辅光源补全暗部细节，背光源勾勒模型边缘，最终呈现的渲染图质感真实，清晰展现电机的结构层次与材质特征。设计思路上，该模型聚焦NEMA16步进电机的单侧机械结构特征，重点还原电机的外部装配接口与主体外形结构，可用于自动化设备的电机选型装配校验、3D打印电机安装支架的尺寸匹配、教学场景下的步进电机结构演示等用途，模型结构规整，特征树逻辑清晰，各部件可单独拆分编辑，方便使用者根据实际需求调整局部尺寸参数，适配不同的设计场景。
