12V微型直流电动马达三维建模设计

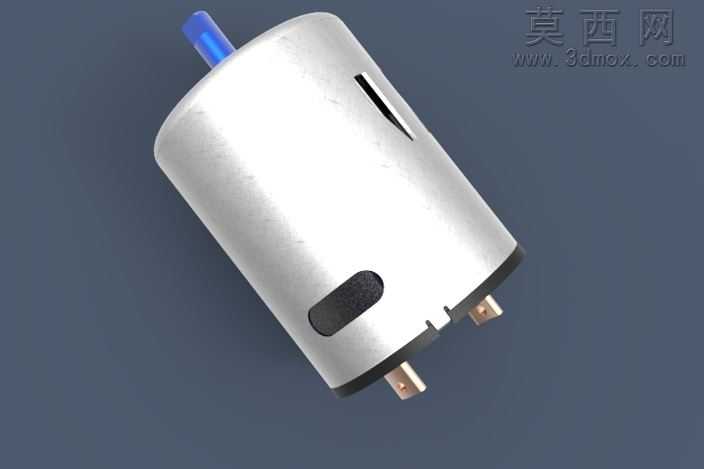

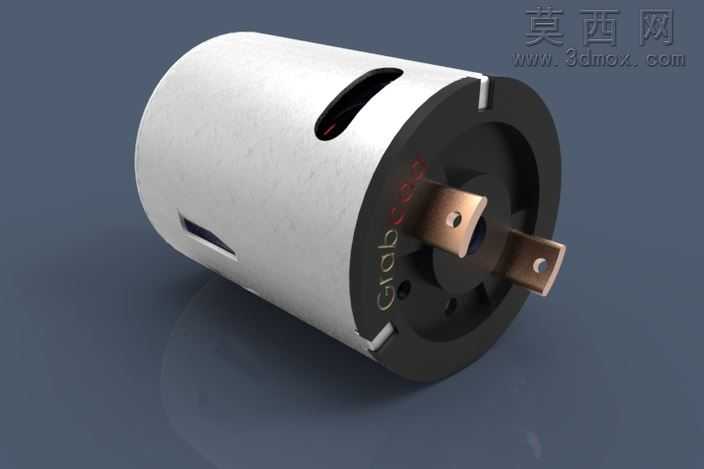

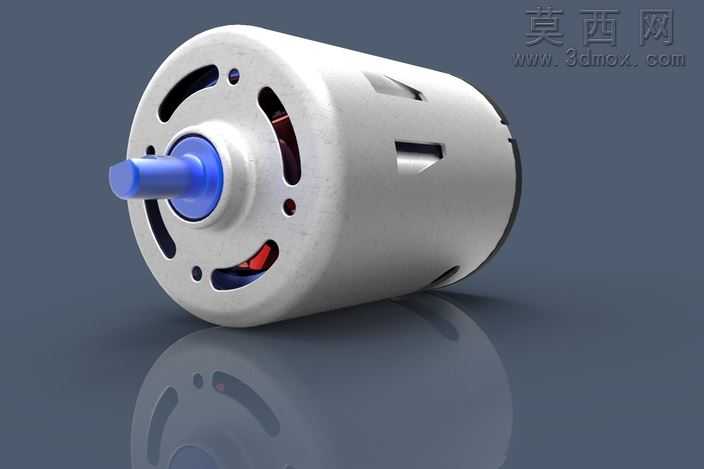

本作品为12V微型直流电动马达的三维数字化建模成果，建模阶段以实物测绘的尺寸参数为核心依据，采用SolidWorks软件完成全参数化结构搭建，建模过程严格遵循小型直流电机的实际生产制造逻辑，对马达的每一处结构细节都做了精准还原。首先完成电机主体圆柱形机壳的建模，机壳采用薄壁拉伸特征构建，表面精准还原了散热通风槽的开槽位置、开孔尺寸与分布规律，同时预留了端盖装配的定位孔位，孔位的同轴度、位置度公差均按照实际产品的装配要求做了参数约束，确保后续装配环节无干涉问题。输出轴部分采用凸台拉伸与倒角特征组合制作，还原了金属输出轴的端部倒角、轴身定位切面的细节结构，轴体与机壳前端轴承位的配合尺寸做了精准匹配，还原了真实电机的轴伸端装配关系。前端盖部分与机壳采用一体化参数关联设计，端盖上的安装孔、电刷组件的预留槽位都按照实际结构完成建模，还原了电刷与换向器接触位置的内部空间结构。建模完成后进入渲染环节，材质分配严格匹配实物的材质属性：机壳部分赋予镀锌冷轧钢板材质，调整金属粗糙度参数模拟真实电机外壳的哑光金属质感，表面添加细微的磨砂纹理还原冲压壳体的表面处理效果；输出轴部分赋予光亮镀铬钢材材质，调整反射参数突出金属轴的高光质感与机壳形成材质区分；端盖中心的绝缘定位件赋予蓝色工程塑料材质，调整漫反射与粗糙度参数模拟硬质塑料的哑光色泽，还原塑料绝缘件的视觉特征。场景搭建采用深灰色哑光反光地面，调整环境光与主光源的角度，让光源从侧上方照射电机模型，在地面投射出柔和的倒影，突出电机的圆柱轮廓与结构层次感，同时调整阴影参数避免阴影过重遮挡模型细节。设计过程中重点考量了模型的可装配性与工程实用性，所有特征均采用参数化驱动，可根据不同的电压、功率参数快速调整机壳长度、轴径尺寸、安装孔位等核心参数，适配不同的小型传动场景使用需求，模型内部预留了转子、绕组、换向器等内部零件的装配空间，可进一步拓展完成电机的爆炸视图、装配动画、运动仿真等后续设计工作，整体模型结构严谨，细节还原度高，既可以作为小型电气设备、玩具模型、自动化小装置的动力部件装配使用，也可作为机械教学、电机结构认知的演示素材使用。
