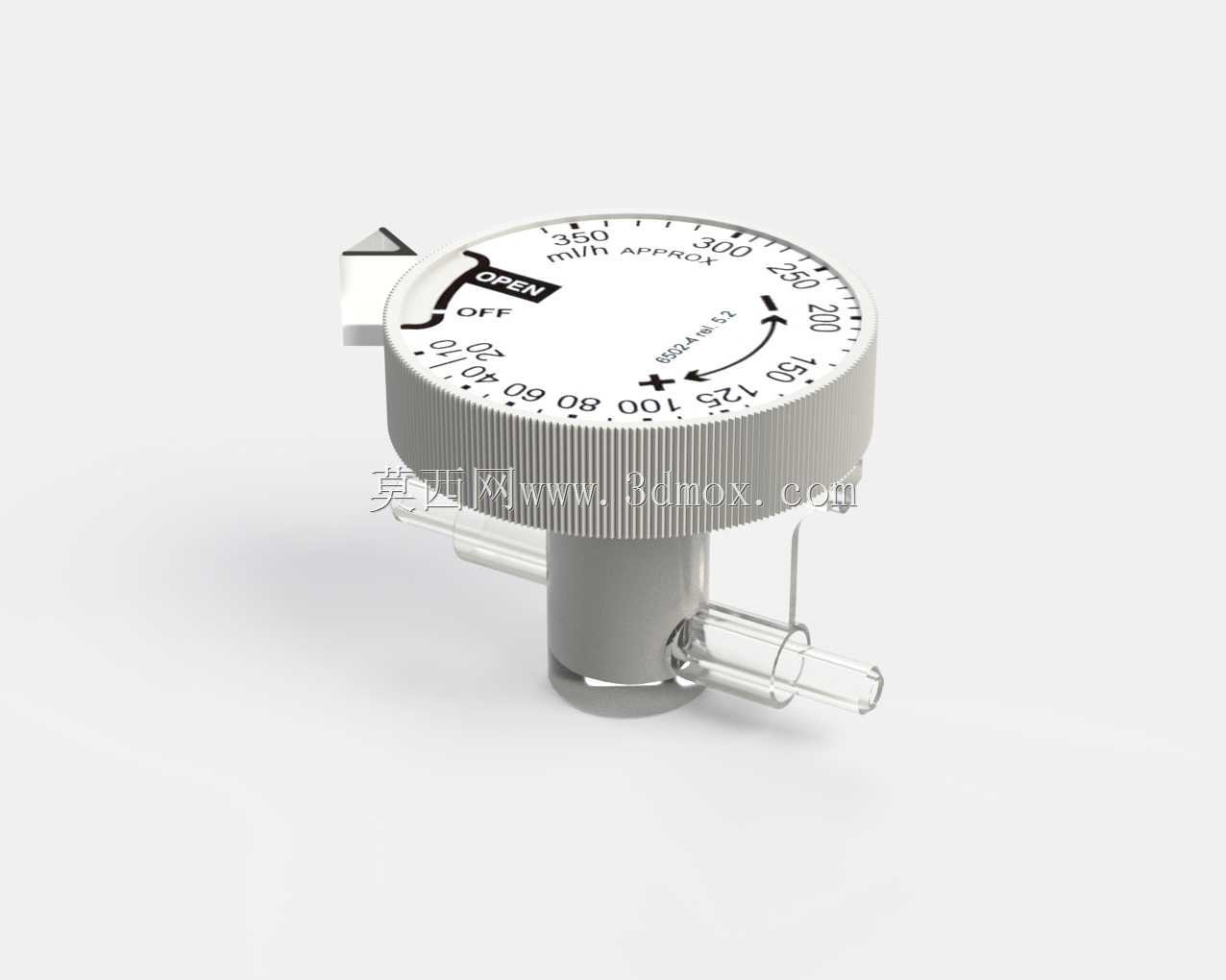

Phoenix IV 8021型流量调节装置结构建模

在临床输液、实验室流体管路、小型生化分析设备的流体回路搭建中，这类带刻度指示的手动流量调节装置是控制流体通断与流量大小的核心执行部件，本次建模还原的Phoenix IV 8021型调节器，主要适配小通径软质管路的流体控制场景，常见于需要精准调控低速流体流量的医用输注、微量试剂输送工况，区别于工业大通径调节阀，这类小型调节器的控制精度要求集中在低流量区间，刻度标识直接对应常用流量档位，操作人员无需额外换算即可快速完成流量设定。

从实际使用逻辑出发，该调节器的核心功能分为两部分，一是顶部拨杆控制的通断切换，拨杆拨动至OPEN档位时管路连通，拨动至OFF档位时完全截断流体，二是带刻度的旋转调节旋钮，旋钮外圈做了细密的滚花纹理处理，即便操作人员佩戴一次性医用手套也能获得足够的旋转摩擦力，不会出现打滑问题，旋钮表面的刻度盘覆盖0-350的流量档位区间，刻度旁标注了旋转方向箭头，顺时针旋转减小流量，逆时针旋转增大流量，每一个刻度档位都对应固定的流道开度，能够稳定维持设定的流量值，不会因为管路轻微振动出现档位偏移。

建模过程中优先还原了产品的实际装配逻辑，整个部件分为上部调节旋钮主体、中部阀座基体、下部管路插接接口三个核心装配段，下部的两个平行硬管接口为标准鲁尔接头适配尺寸，能够直接匹配常规医用输液管路、实验室硅胶软管的插接需求，接口处做了微小的倒扣凸缘，管路插接后能够获得足够的拉脱力，避免带压工作时管路脱落；中部阀座为圆柱型基体，是整个调节器的安装定位基准，外部没有多余的突出结构，能够直接卡入设备面板的对应安装孔位，或者通过管路卡扣固定在设备支架上，安装边界的径向尺寸控制在适配常规小型设备面板开孔的范围内，不会占用过多的设备内部安装空间。

设计思路上完全贴合手动操作的人机工程需求，旋钮的旋转阻尼做了对应的结构还原，既不会因为阻尼过小导致误碰改变档位，也不会因为阻尼过大导致调节费力，顶部的通断拨杆突出于旋钮上表面，拨动行程清晰，档位切换时有明确的到位反馈，操作人员仅凭触感就能判断通断状态，不需要刻意观察拨杆位置；刻度盘的字符做了凹陷蚀刻的结构还原，长期使用摩擦也不会出现刻度磨损模糊的问题，字符大小适配常规操作距离下的视觉识别需求，不需要凑近就能清晰读取当前档位数值。

从结构细节来看，调节旋钮与阀座的配合段做了对应的限位结构，旋转到最大开度和最小开度位置时会有硬限位阻挡，不会出现过度旋转导致内部阀芯脱位的问题，流道部分的结构完全匹配实际产品的通径设计，不会因为建模偏差导致流道阻力与实际产品出现过大差异，整个部件的外形没有尖锐棱角，所有边角都做了小圆角过渡，符合医用接触类部件的安全设计要求，清洁消毒时不会残留卫生死角，也不会划伤操作人员或者割破配套管路。

在实际选型适配中，这类调节器不需要额外的动力源，完全依靠手动操作即可完成流量调节与通断控制，可靠性远高于电控类流量阀，在对成本敏感、不需要电控联动的流体回路中应用非常广泛，建模时还原的所有外部尺寸、接口规格、操作结构都能够直接用于设备的装配干涉检查、操作空间预留验证，结构设计人员可以直接将该模型导入装配体，验证安装位置是否会与周边部件产生操作干涉，也可以基于该模型进行适配性改型，调整接口尺寸或者刻度范围来匹配特殊工况的使用需求。
