NEWAVE标识线圈封装壳体结构设计

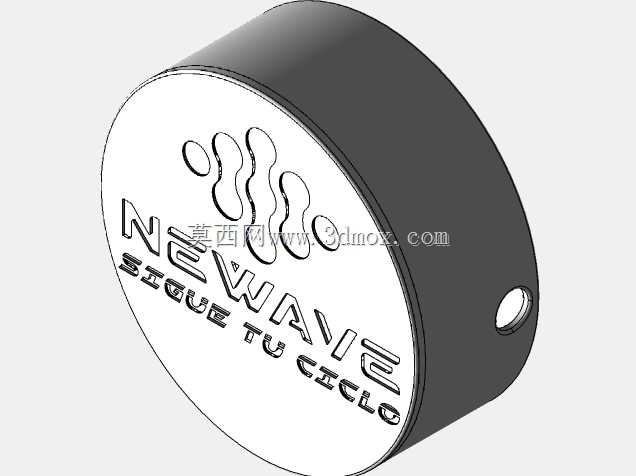

　　这款圆形线圈封装壳体，主要面向通讯配套线圈的封装防护场景，在小型通讯信号处理模块、近场通讯感应组件的生产装配环节中，承担线圈固定、外层防护、品牌标识承载的多重作用。日常产线装配时，这类壳体需要适配自动化点胶、压合工序，因此在结构设计阶段就需要充分考虑装配公差的预留，避免出现壳体与线圈骨架配合过紧导致的线圈漆包线损伤，或是配合间隙过大造成封装后线圈晃动、信号参数偏移的问题。从结构细节来看，壳体整体采用矮圆柱式构型，端面做了平整化处理，表面蚀刻的品牌标识与装饰纹路采用下沉式设计，既避免了装配、运输过程中标识被摩擦脱落，也不会额外增加壳体的整体轴向尺寸，能够适配狭小的设备内部安装空间。

　　壳体侧壁预留的径向通孔是穿线定位结构，线圈的引出线可以从该孔位穿出，直接对接后续的电路焊盘，孔位边缘做了R0.3的圆角倒钝处理，能够避免穿线过程中尖锐边角割破漆包线的绝缘层，造成线圈短路、信号失效的问题。在设计思路上，这款壳体优先考虑了线圈封装后的独立可视化需求，端面的平整区域可以直接作为产品标识、参数标注的载体，不需要额外粘贴标签，减少了后续工序的物料投入与人工操作成本。壳体的内腔尺寸完全匹配对应规格线圈的绕制外径，内壁做了0.1mm的拔模斜度，既方便注塑生产时的脱模，也能够在压合装配时让线圈骨架顺畅滑入壳体内腔，不会出现卡滞、偏斜的情况。

　　安装边界方面，壳体的圆柱外圆没有额外的凸起结构，最大外径即为圆柱本体尺寸，轴向高度仅略高于线圈绕制后的总厚度，安装时可以直接嵌入设备预留的圆形安装槽内，不需要额外设计固定卡扣或者螺丝孔位，依靠槽位的过盈配合或者点胶固定即可完成安装，能够大幅节省设备内部的安装空间，适合小型化通讯终端、便携感应设备的内部布局需求。从实际使用场景出发，这类线圈封装壳体还需要考虑日常使用中的耐磨、抗轻微冲击性能，因此壳体壁厚做了均匀化设计，整体壁厚保持在1.2mm，既不会因为壁厚过薄导致壳体受外力挤压变形，压迫内部线圈造成参数变化，也不会因为壁厚过厚增加不必要的材料成本与整体重量。

　　端面的标识纹路深度控制在0.2mm，既保证了标识的辨识度，也不会因为纹路过深造成壳体端面的结构强度下降，避免出现外力按压时端面凹陷的问题。侧壁的穿线孔位置经过精准定位，与内腔线圈的出线位置完全对齐，装配时不需要额外弯折引出线就可以完成穿线操作，减少了引出线弯折造成的内应力，提升了线圈组件的长期使用可靠性。在结构建模过程中，所有的转角位置都做了圆角过渡，没有尖锐的直角结构，一方面能够降低注塑生产时的应力集中问题，减少壳体注塑成型后的翘曲、开裂风险，另一方面也能避免装配操作人员被尖锐边角划伤，符合生产装配的安全要求。壳体的配合面都做了平面度管控，端面与安装槽贴合的平面平面度公差控制在0.05mm以内，保证安装后壳体不会出现倾斜，与周边组件的间隙保持均匀，不会影响设备整体的装配外观。对于线圈封装类组件来说，壳体的尺寸一致性直接影响后续的自动化装配效率，因此设计时所有的关键尺寸都标注了明确的公差要求，外圆尺寸公差控制在±0.05mm，内腔尺寸公差控制在+0.08mm以内，穿线孔的位置度公差控制在0.1mm，能够保证批量生产时所有壳体的尺寸一致性，适配自动化产线的装配要求，不需要人工进行逐个筛选调整，有效提升批量生产的装配效率。
