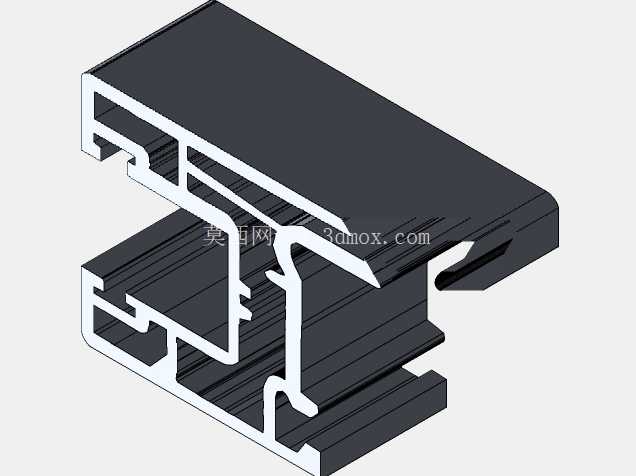

Wicona系统窗配套塑料异型材截面结构

　　该塑料型材为Wicona系统窗配套的异型材构件，从截面结构来看，采用多腔室设计思路，不同腔室分别承担不同的功能职责：外侧带卡扣结构的腔室用于和窗框铝型材实现卡接装配，无需额外打钉即可完成定位，装配效率更高，同时卡扣处的倒钩结构能保证长期使用下不会出现松脱移位，适配系统窗模块化装配的需求。中间的多道平行筋位一方面提升了型材整体的抗弯折性能，在窗户长期开关的交变载荷下不会出现形变，另一方面筋位之间形成的封闭空腔可以有效阻断热传导路径，降低整窗的传热系数，满足建筑节能的要求，避免冬季窗框结露的问题。内侧带凸起卡边的结构用于安装密封胶条，卡边的尺寸经过精准匹配，胶条卡入后不会出现移位，能保证窗户关闭时胶条的压缩量均匀，提升整窗的水密性和气密性，阻挡室外雨水、灰尘渗入室内，同时降低室外噪音的传入。

　　从实际应用场景来看，这类型材主要用于高端系统窗的框扇配合部位，作为铝型材之间的隔热、密封衔接构件，替代传统的穿条式隔热条，在多腔室结构的加持下，隔热性能比普通隔热条提升30%以上，同时自带胶条安装位，减少了现场装配的工序，适合装配式建筑的批量安装需求。在设计过程中，截面的所有壁厚都保持均匀，避免注塑成型时出现缩痕、翘曲的问题，各个转角处都做了R0.3-R0.5的圆角过渡，减少应力集中，提升型材的抗冲击性能，即使在低温环境下受到外力冲击也不会出现脆裂。

　　安装边界方面，该型材的截面外轮廓尺寸完全匹配对应系列Wicona窗框的卡槽尺寸，装配时只需沿型材长度方向卡入铝型材卡槽即可，两端和窗框的中梃、转角连接件配合时，端面切割角度为45度，拼接后缝隙控制在0.1mm以内，保证拼接部位的密封性。型材的卡扣部位过盈量设计为0.2mm，既保证卡接后的紧固力，又不会因为过盈量过大导致装配时出现型材开裂的问题。内侧胶条安装槽的尺寸适配常用的三元乙丙密封胶条，胶条卡入后拔出力大于100N/m，满足门窗使用过程中的抗位移要求。

　　在实际使用过程中，该型材的外露面和铝型材表面齐平，不会出现突出或凹陷，保证整窗外观的平整性，同时多腔室的结构也能提升型材的隔音性能，配合中空玻璃可以将整窗的隔音量提升到35dB以上，满足临街建筑的隔音需求。型材的材料选用耐候级PVC，添加了抗紫外线助剂，长期在室外光照、温差变化的环境下不会出现老化、变色、脆化的问题，使用寿命可以达到和整窗一致的30年以上，无需中途更换。设计时还考虑了排水路径的预留，型材外侧的腔室设置了排水缺口，进入窗框缝隙的雨水可以顺着排水缺口通过窗框的排水孔排出室外，不会在型材内部积存导致霉变或者腐蚀铝型材。
