带移动支架的透明防护隔挡装置结构

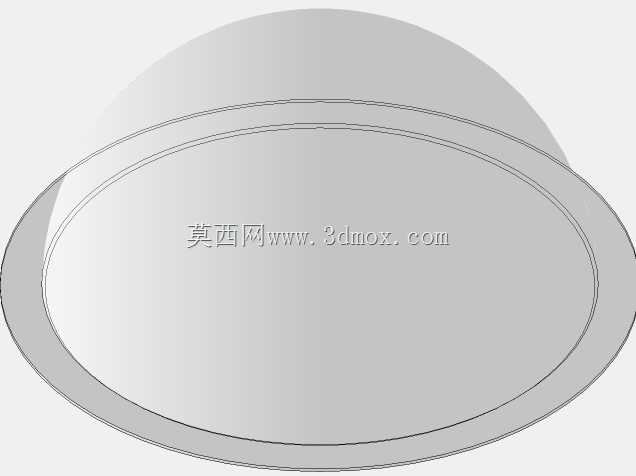

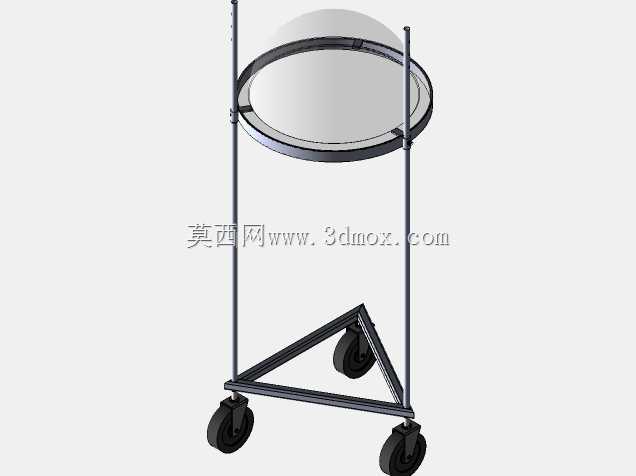

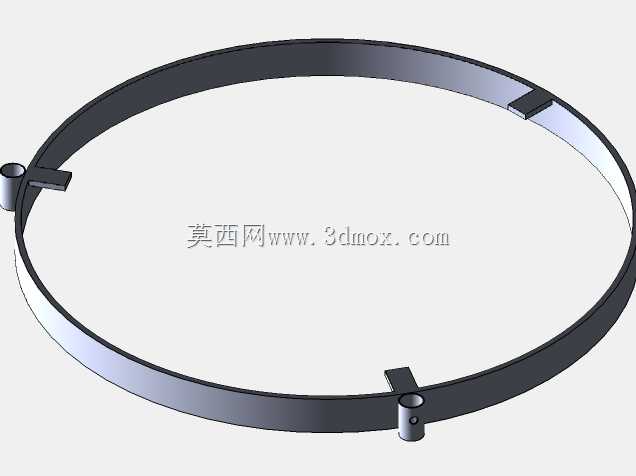

　　做车间工位防护结构设计的时候，最先要考虑的是工位操作的可视性与移动灵活性的平衡，这款带移动支架的透明防护隔挡，最初的设计出发点是解决小范围操作区域的飞沫、飞溅物阻隔需求，同时不遮挡操作人员的视线，也不需要做地面固定，能根据工位调整随时移位。从结构组成来看，上部的透明弧形罩采用大曲率弧面设计，弧面的弧度经过测算，刚好覆盖成年人坐姿操作时的正面呼吸与操作飞溅范围，罩体边缘做了加厚包边处理，避免薄边应力集中出现开裂，包边处预留了与立式支杆连接的卡扣位，安装时不需要额外打螺丝，直接卡入支杆顶部的定位槽就能完成固定，后期更换罩体也不需要拆解整个支架。

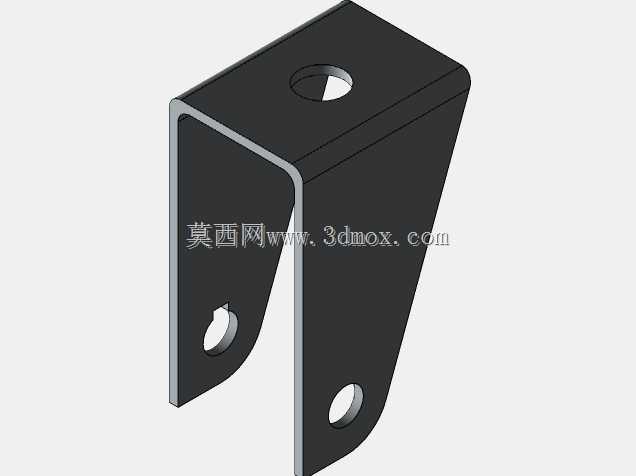

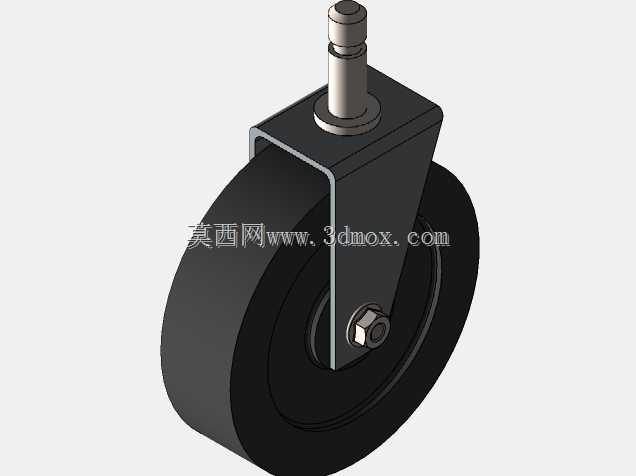

　　下部的支撑框架采用三角式焊接结构，两根立式支杆垂直固定在三角底框的两个端点位置，三角底框的第三个端点位置同样设置了脚轮安装位，三个脚轮呈等边三角形分布，这种布局相比四轮结构，在不平整的车间地面上不会出现轮体悬空的问题，推移的时候不会出现卡滞，每个脚轮都采用万向带刹结构，推移到指定位置后踩下刹车就能完成位置固定，不会因为操作人员的触碰出现移位。立式支杆的高度设计参考了常规操作台的高度差，支杆总高度刚好让透明罩的下沿距离操作台台面留有150mm的间隙，这个间隙既不会让飞溅物从下方穿过，也能方便操作人员的手部在罩体下方进行常规操作，不需要频繁掀开罩体。

　　三角底框的杆件采用空心方管焊接，在保证结构强度的前提下尽可能降低整体重量，单个人就能轻松推移整个装置，焊接位置都做了打磨倒角处理，没有尖锐的焊渣凸起，避免推移过程中刮碰到操作人员或者周边设备。透明罩体采用半透明磨砂质感的材质，既能保证视线穿透，也不会因为强光反射造成操作人员的视觉疲劳，罩体的弧面朝向操作人员一侧，飞溅物落到罩面后会顺着弧面滑落到台面，不会积存在罩体边缘。在实际应用场景中，这类装置可以用在门诊的分诊操作位、车间的小件打磨工位、实验室的简易试剂操作位，不需要复杂的安装流程，拆箱后把支杆插入底框的定位孔，卡上透明罩就能投入使用，对安装场地没有特殊要求，也不需要破坏地面或者台面结构。

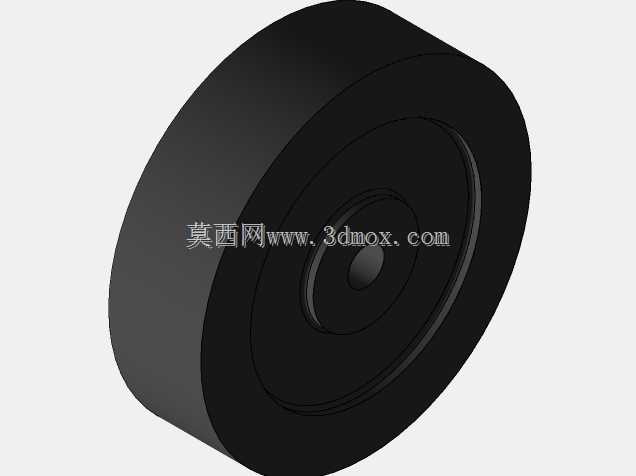

　　设计过程中特意校核了支杆的抗弯强度，当透明罩受到侧向意外推力时，两根立式支杆的受力会通过三角底框分散到三个脚轮位置，不会出现支杆弯折或者整体倾翻的情况，底框的杆件长度控制在500mm以内，整个装置的占地面积不到0.3平方米，不会占用过多的工位空间，在狭小的操作区域也能放置使用。脚轮的轮面采用软质橡胶材质，推移过程中不会刮花环氧地坪或者瓷砖地面，滚动时的噪音也控制在较低水平，不会对工作环境造成噪音干扰。透明罩与支杆的连接位置做了防滑脱设计，卡扣位设置了弹性凸点，卡入后除非手动按压解锁，否则不会因为日常触碰出现罩体脱落的情况，日常清洁时可以直接用消毒湿巾擦拭罩面，不需要拆卸，维护成本很低。
