医疗呼吸回路空气止回阀结构设计

在医用呼吸支持类设备的气路架构中，止回类元件是避免气路回流、交叉污染的核心基础部件，这款空气止回结构主要适配通用呼吸气路的集成安装需求，可嵌入呼吸机、麻醉呼吸回路、通用供氧终端的气路通道内，实现正向通气导通、反向气流截止的核心功能，避免呼出废气倒流入供气端，保障供气洁净度与气路压力稳定。

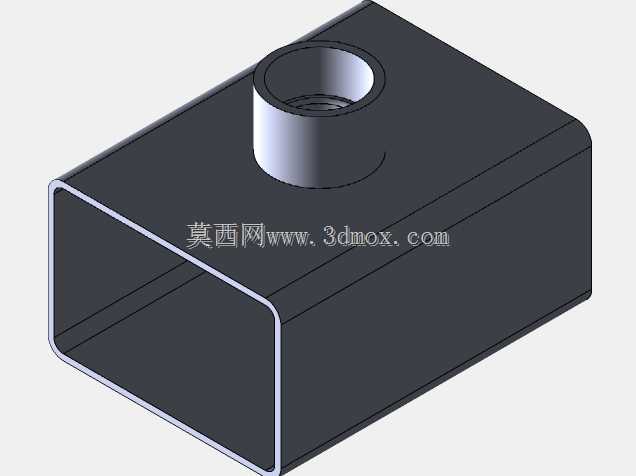

从结构设计逻辑来看，整体采用方腔主体加顶部同轴接口的布局，主体为带圆角的矩形中空腔体，腔体侧壁做了等厚薄壁设计，既可以降低整体元件重量，也能适配嵌入式安装的空间需求，方腔的平直外壁可直接与气路安装座的定位面贴合，不需要额外设计复杂的定位结构，安装时可通过侧壁粘接、卡箍压紧或者超声焊接的方式与上下游气路段固定，安装边界清晰，不会与周边的气路接头、传感器安装位产生干涉。顶部的圆柱形接口为标准气路对接端，接口内部加工有同轴的密封座面，用于安装止回密封瓣，接口的外径尺寸适配常规医用呼吸管路的标准内径，可直接插接对应规格的呼吸软管，不需要额外的转接头，降低气路装配的零件数量。

设计过程中优先考虑了气路流通的压损控制，方腔内部的流道做了圆弧过渡处理，避免直角结构带来的气流紊流与异常噪音，正向通气时，气流从腔体一端进入，推开顶部接口内的密封瓣，从顶部接口流出，流道截面的变化率控制在合理区间，保证在常规呼吸支持的流量范围内，气路压损维持在临床允许的阈值内，不会增加患者的呼吸做功。反向截止状态下，回流的气压会将密封瓣压紧在密封座面上，实现零泄漏截止，避免呼出的带菌废气倒流入供气主管路，降低交叉感染风险。

考虑到医用场景的消毒需求，整体结构的外表面没有多余的凹槽、窄缝结构，所有转角都做了圆角处理，方便擦拭消毒或者低温等离子消毒过程中消毒剂的接触，不存在消毒死角。薄壁腔体的壁厚均匀性经过反复校核，在注塑成型或者机加工制作时，不会出现壁厚不均导致的缩痕、变形问题，密封座面的平面度公差控制在较高精度等级，保证密封瓣压紧时的密封可靠性，不会因为座面变形出现反向泄漏。

在安装适配性上，方腔主体的长度、宽度尺寸都控制在紧凑范围内，可直接集成到小型化呼吸设备的内部气路中，不需要占用过多的设备内部空间，顶部接口的轴向高度也经过优化，插接管路后不会突出设备外壳的安装边界，避免外部管路拉扯时对接口产生过大的弯矩，提升结构的长期使用可靠性。腔体两端的开口为直通式结构，可根据实际装配需求选择作为进气端或者出气端，不需要调整内部密封结构的安装方向，提升了零件的通用适配性，可覆盖不同走向的气路布局需求。

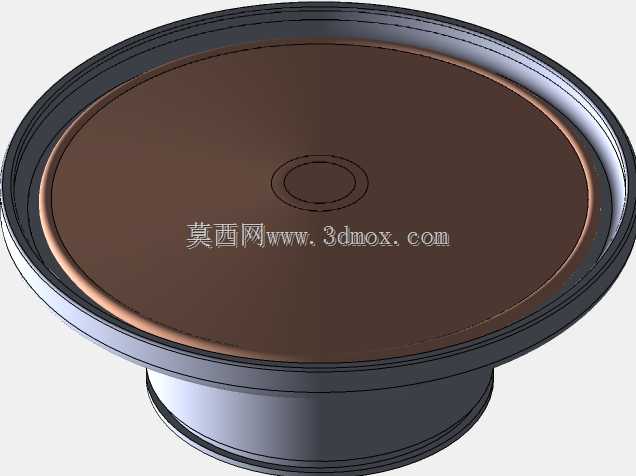

结构设计时还充分考虑了密封件的更换维护需求，顶部接口与主体腔体的连接为可拆卸式结构，后期维护时不需要拆解整个气路，仅需拆开顶部接口即可更换内部的密封瓣，降低设备维护的操作难度与维护成本。密封瓣采用医用级弹性材料制作，与密封座面的接触压力经过计算校核，既保证反向截止时的密封比压满足泄漏率要求，也不会因为接触压力过大导致正向通气时开启压力过高，影响正常供气。整体结构没有多余的复杂零件，仅由腔体主体、顶部接口、密封瓣三个核心零件组成，装配工序简单，适合批量生产制作，零件的加工工艺性良好，无论是采用医用级塑料注塑成型，还是采用铝合金材料机加工制作，都能快速实现量产，满足医疗设备供应链的配套需求。
