实验室电解水用霍夫曼装置结构设计

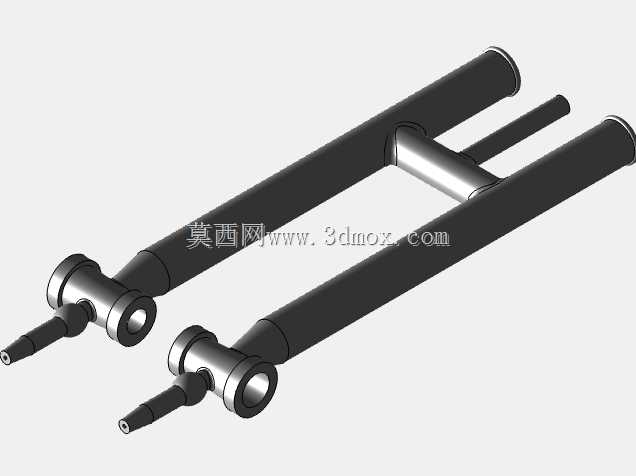

　　从结构功能来看，装置采用双平行量气管搭配底部连通管路的布局，两根平行的长管为带刻度的气体收集与量取通道，管身采用高透明耐腐玻璃材质设计，既可以清晰观察内部电极反应产生的气泡上升过程，也能直接读取生成气体的体积数值；每根量气管下端集成了电极安装接口，可适配惰性电极的插入与密封，避免电解过程中出现电解液渗漏问题；两根量气管中部设置的横向连通管路，用于在实验初始阶段平衡两侧管内的电解液液位，保证实验初始状态下两侧液位齐平，消除初始液位差带来的体积读数误差；量气管顶端设置的排气与注液接口，可在实验准备阶段注入电解液，实验结束后排出管内留存的气体与残液，同时可配合旋塞结构实现管路的通断控制，方便实验过程中的气体取样与检验操作。这套霍夫曼电解装置的三维结构，核心服务于基础化学实验场景中的水的电解演示与定量测定环节，在中学化学教学实验室、高校普通化学实验室、基础科普展项的实验模块中都有广泛应用，主要用于直观展示水在直流电作用下分解为氢气与氧气的过程，同时可通过管内液位变化精准读取两种气体的体积比，验证水的化学组成。

　　从设计思路层面，整套结构优先考虑实验操作的便捷性与读数的准确性，平行双管的对称布局让两侧电极的反应环境保持一致，减少因结构不对称带来的电解液流动干扰；电极接口采用锥面密封结构，可适配不同直径的电极棒安装，同时保证密封性能，避免电解液渗漏腐蚀实验台；底部的电极引出端采用阶梯轴结构设计，既可以保证电极与外部电源接线的连接可靠性，也能通过轴肩结构实现与玻璃管端的定位安装，避免电极插入深度不一致导致的反应区位置偏差。

　　从安装边界与尺寸适配来看，整套装置的横向安装宽度控制在常规实验台支架的夹持范围内，两根量气管的中心距匹配标准实验室铁架台的双顶丝夹持间距，无需定制专用夹具即可直接固定在常规实验支架上；量气管的长度设计兼顾了气体收集量与整体高度，既保证可以收集到足够体积的气体完成性质检验实验，也不会因为管身过长导致装置整体重心过高，提升实验台放置的稳定性；底部的电极接线端预留了足够的接线操作空间，方便实验人员连接直流电源导线，不会出现接线时与支架或者其他实验器械干涉的问题。

　　在实际使用场景中，这套结构的设计充分考虑了化学实验的操作流程：实验前通过顶端注液口配置好的电解液注入连通管路，待两侧量气管内液位上升至零刻度位置后关闭顶端旋塞，接通直流电源即可观察到两侧电极表面产生气泡，气体上升至量气管顶端后挤压电解液，使管内液位下降，待反应一段时间后可直接读取两侧管内的气体体积数值，完成氢氧体积比的测定；反应结束后可分别打开两侧顶端旋塞，通过点燃、余烬木条复燃等方式检验生成的氢气与氧气，整个操作流程无需额外拆卸装置即可完成全部实验步骤。结构设计上也充分考虑了玻璃器件的易损特性，所有玻璃管与金属接头的连接位置都设计了缓冲过渡结构，避免安装时应力集中导致玻璃管开裂；管路的转角位置都采用圆弧过渡，减少电解液流动时的阻力，同时避免转角处残留气泡影响体积读数的准确性。
