矩形阵列式LED聚光透镜结构设计

在工业照明、户外道路照明、商用大面积补光场景中，传统单颗LED配光往往存在光斑不均、光线发散角过大、有效照明区域光损偏高的问题，这款矩形阵列式聚光透镜正是针对这类痛点完成的结构设计。从实际使用场景来看，这类透镜多适配多颗LED灯珠阵列排布的灯板，常见于隧道灯、投光灯、大型厂房顶灯的光学组件中，核心作用是对每一颗LED发出的光线进行二次配光，把原本大角度发散的光线收拢到预设的照射范围内，减少无效光溢出，提升目标区域的照度均匀度。

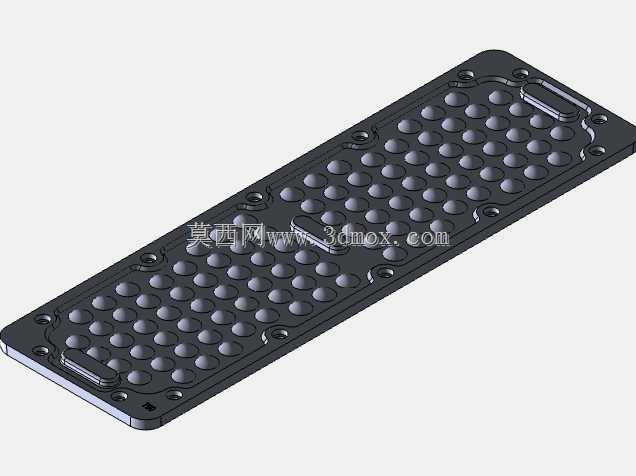

设计过程中首先要匹配灯珠的排布间距，这款透镜采用一体化矩形基板结构，基板上的每一个微透镜单元位置都严格对应下方LED灯珠的焊盘坐标，避免装配后出现透镜与灯珠错位导致的偏光、黄圈问题。基板边缘设置了多组定位孔与安装卡扣位，定位孔的公差控制在±0.05mm范围内，装配时可以先通过定位孔与灯板上的定位柱完成预固定，再通过边缘的卡扣结构卡入灯板的卡槽，不需要额外打胶或者锁螺丝就能完成初步固定，后续维护拆卸也更方便，同时卡扣的压紧力经过测算，能够保证透镜与灯板之间的间距稳定在设计值，避免因为间距偏差导致的配光曲线偏移。

每一个微透镜单元采用非球面曲面设计，区别于传统球面透镜容易出现的球差问题，非球面的曲面曲率经过逐点优化，能够让LED发出的中心光线与边缘光线经过折射后均匀投射到目标平面，不会出现中心亮斑过曝、边缘照度骤降的情况。所有微透镜单元在基板上呈矩阵式整齐排布，相邻单元之间的间距与灯珠间距完全匹配，单元之间的基板平面做了微结构磨砂处理，能够吸收部分大角度杂散光，减少相邻透镜单元之间的光线串扰，避免出现光斑重影的问题。透镜整体采用长矩形外形，长宽尺寸适配常规标准尺寸的LED灯板，安装边界预留了足够的安全距离，边缘做了R1.5的圆角处理，避免装配过程中锐边划伤操作人员或者损坏灯板上的电子元件。基板厚度控制在2mm，既保证了整体结构的刚性，不会因为长期受热出现翘曲变形，也不会因为厚度过大增加不必要的材料成本与光线穿透损耗。

从功能特性来看，这款透镜的聚光角度控制在60°*90°的矩形配光，特别适合长条形区域的照明需求，比如道路照明中可以顺着道路延伸方向布置更大的照射角度，垂直道路方向收拢光线，避免光线浪费到道路以外的区域；厂房照明中可以匹配生产线的长条形布局，让光线精准覆盖作业区域，减少通道区域的无效照明。透镜的入光面做了微结构纹理处理，能够让LED灯珠发出的光线更均匀地进入透镜介质，减少入光面的菲涅尔反射损失，提升整体光线透过率。安装结构上除了边缘的定位孔与卡扣，在透镜的两端还设置了隐藏式的螺丝过孔，对于振动较大的使用场景，比如大型工程机械的工作灯、车载移动照明设备，可以额外加装M2的固定螺丝，保证在高频振动环境下透镜不会出现移位、脱落的问题。

设计过程中还充分考虑了散热适配问题，透镜基板与灯板接触的位置做了0.1mm的凸台设计，让透镜与灯板之间留出均匀的微小间隙，既可以避免透镜直接贴紧LED灯珠影响灯珠的散热路径，也能防止长期高温环境下透镜与灯板的PCB材质出现粘连，后续更换维护时难以拆卸。透镜的所有曲面过渡位置都做了顺滑的圆角处理，没有尖锐的棱角，在注塑生产过程中能够减少应力集中的问题，降低成型后出现开裂、形变的概率，同时也能减少光线在棱角位置的不规则反射，提升配光的一致性。每一个微透镜单元的中心都做了同心度校准标记，生产过程中可以通过视觉检测设备快速识别标记，判断透镜单元的位置精度，保证批量生产时的产品一致性，避免出现个别单元偏位导致的整批产品配光不合格问题。
