小型BCP写入专用数控铣床结构设计

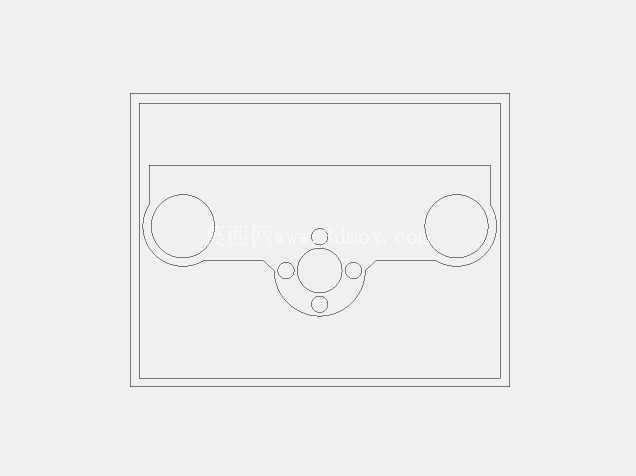

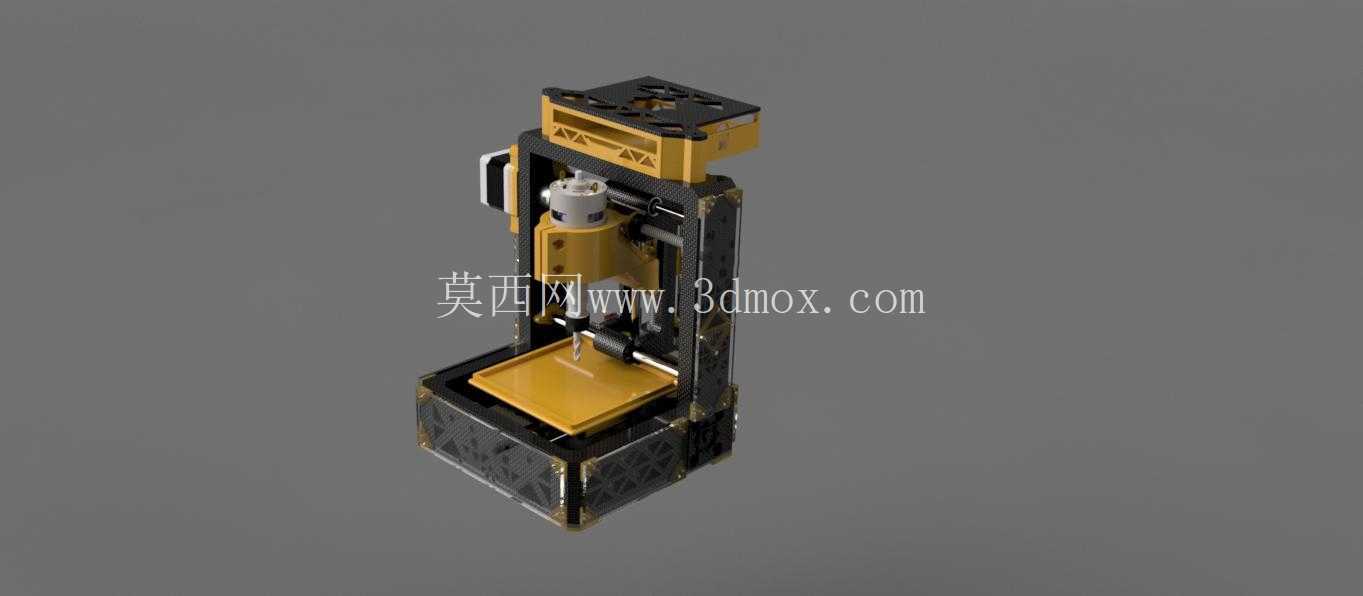

　　设备的核心加工单元集成了高速电主轴与多轴进给机构，X/Y/Z三个直线进给轴均采用高精度滚珠丝杠搭配线性导轨传动，重复定位精度控制在0.02mm以内，能够满足BCP写入过程中对电路板定位基准、标识铣刻的精度要求，避免因加工偏差导致的电路板报废。主轴单元的转速调节范围覆盖8000rpm到24000rpm，可根据加工材质的不同匹配对应的切削参数，无论是PCB基材的浅槽铣削，还是金属定位点的精修加工，都能保证加工面的粗糙度符合后续工序的装配要求。在电子制造领域的BCP写入工序中，常规大型数控铣床往往存在占地空间大、工位适配性差的问题，这款小型专用数控铣床正是针对该类工序的特定加工需求开发的专用加工设备。从结构布局来看，设备采用了紧凑的双立柱龙门式框架，主体框架采用高强度铝合金型材拼接搭配局部钢质加强筋，在保证整体结构刚性的同时，将设备整体占地面积控制在0.8平方米以内，能够直接嵌入现有电子组装生产线的工位间隙，不需要单独规划大型加工区域，适配中小批量生产车间的灵活布局需求。

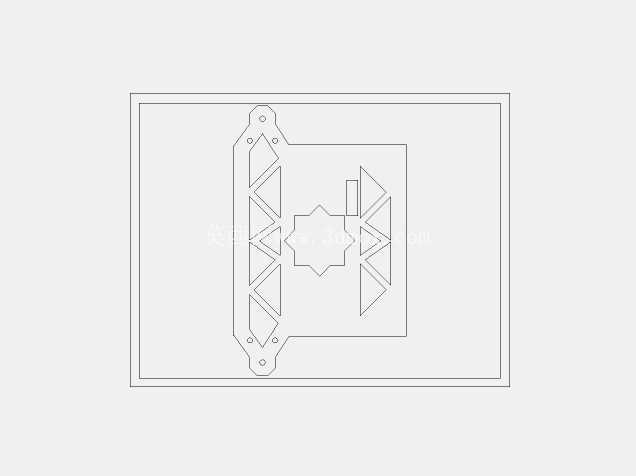

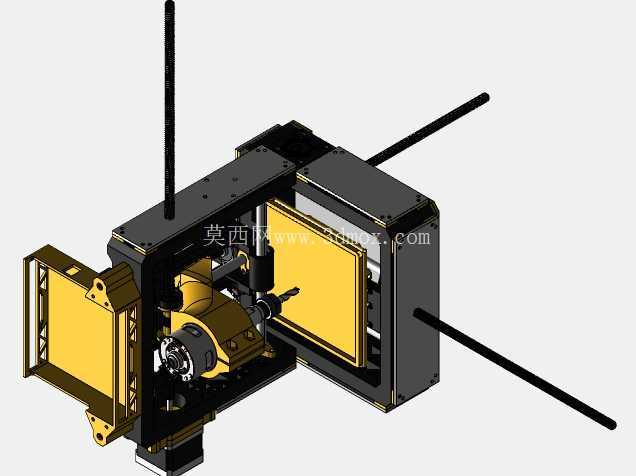

　　从功能设计逻辑上，这款设备没有冗余的复杂功能，所有结构设计都围绕BCP写入工序的核心需求展开：工作台面采用了带定位销孔的防静电绝缘面板，能够快速适配不同规格的电路板工装夹具，不需要额外改造台面结构；两侧伸出的长杆结构为工件上下料的辅助导向机构，配合设备前端的开放式操作空间，操作人员可以在3秒内完成工件的装夹定位，大幅缩短单工序的辅助作业时间。设备的防护结构采用了半封闭设计，加工区域的黄色防护挡板为透明聚碳酸酯材质，既能够阻挡加工过程中产生的切屑飞溅，又不会遮挡操作人员观察加工状态的视线，挡板采用快拆式固定结构，日常清理切屑、更换刀具时不需要借助额外工具就能快速拆卸。

　　在安装边界方面，设备底部预留了标准的地脚螺栓安装孔，同时支持搭配减震脚垫直接放置在标准工作台面上使用，不需要做专门的设备基础；设备的电气控制单元集成在机身右侧的封闭腔体内，外部仅预留电源接口与通讯接口，接线时只需要对应接入车间220V交流电源与产线控制信号，就能完成设备的部署，不需要额外配置独立的电气柜。进给系统的驱动电机均采用伺服电机搭配编码器闭环控制，加工过程中如果出现负载异常、进给卡滞的情况，系统会自动触发停机保护，避免刀具崩断或者工件报废。

　　针对BCP写入工序中常见的小批量多品种切换需求，设备的主轴夹头采用标准ER11规格，能够快速更换不同直径的铣刀，换刀时间控制在1分钟以内，配合可快速替换的工装定位板，能够在10分钟内完成不同型号产品的加工切换，适配柔性生产的需求。设备的整体结构在设计阶段就做了动平衡校核，主轴在最高转速运行时的机身振动幅值控制在0.01mm以内，不会因为振动导致加工纹路不均，也不会对周边工位的精密检测设备造成干扰。从实际应用场景来看，这款设备除了用于BCP写入工序的标识加工、定位槽铣削之外，也可以用于小型精密零件的钻孔、倒角、浅槽铣削等轻负荷加工工序，在小型零部件加工车间、电子组装产线、实验室打样场景都有很好的适配性。结构设计上充分考虑了日常维护的便利性，所有传动部件的润滑注油点都设置在机身外侧易操作的位置，导轨、丝杠的日常保养不需要拆解机身外壳，电气元件的接线都做了清晰的标识，后期故障排查、元件更换的操作难度很低。设备的线缆全部采用拖链内置布置，往复运动过程中不会出现线缆拉扯、磨损的问题，延长了电气线路的使用寿命。
