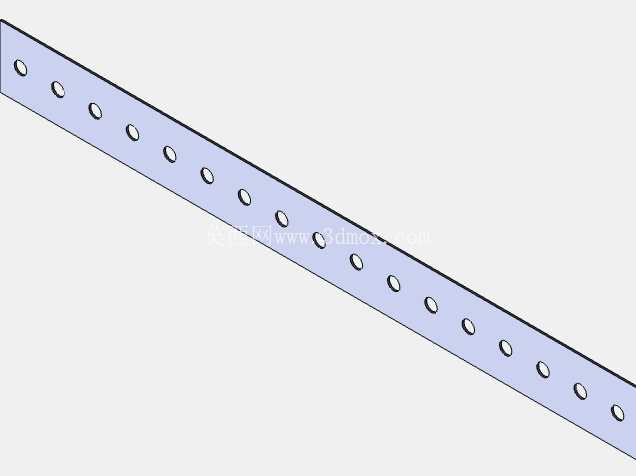

等距孔位长条钣金件参数化设计方案

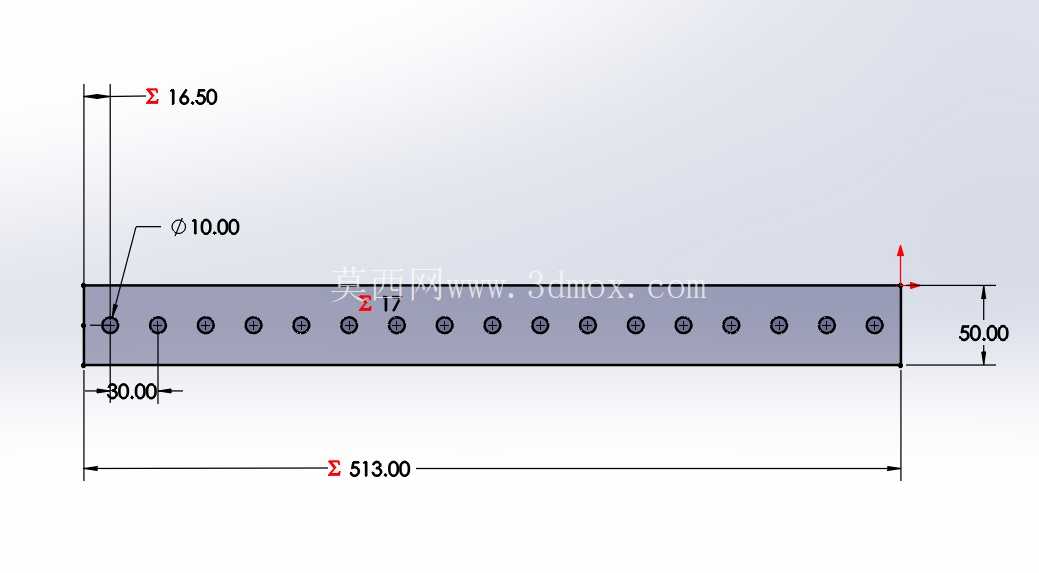

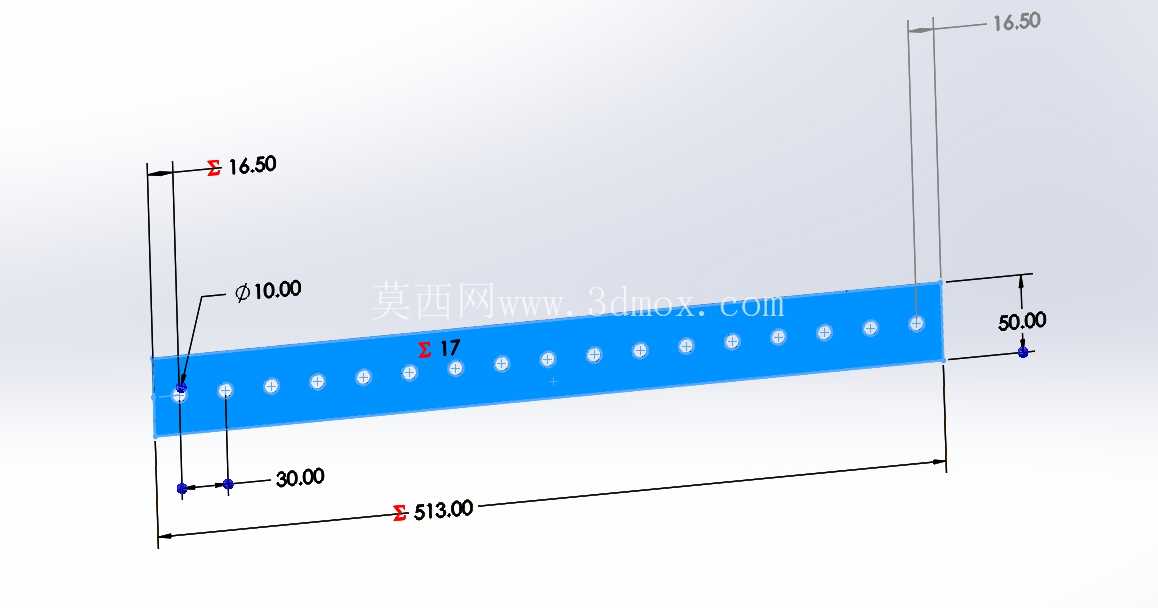

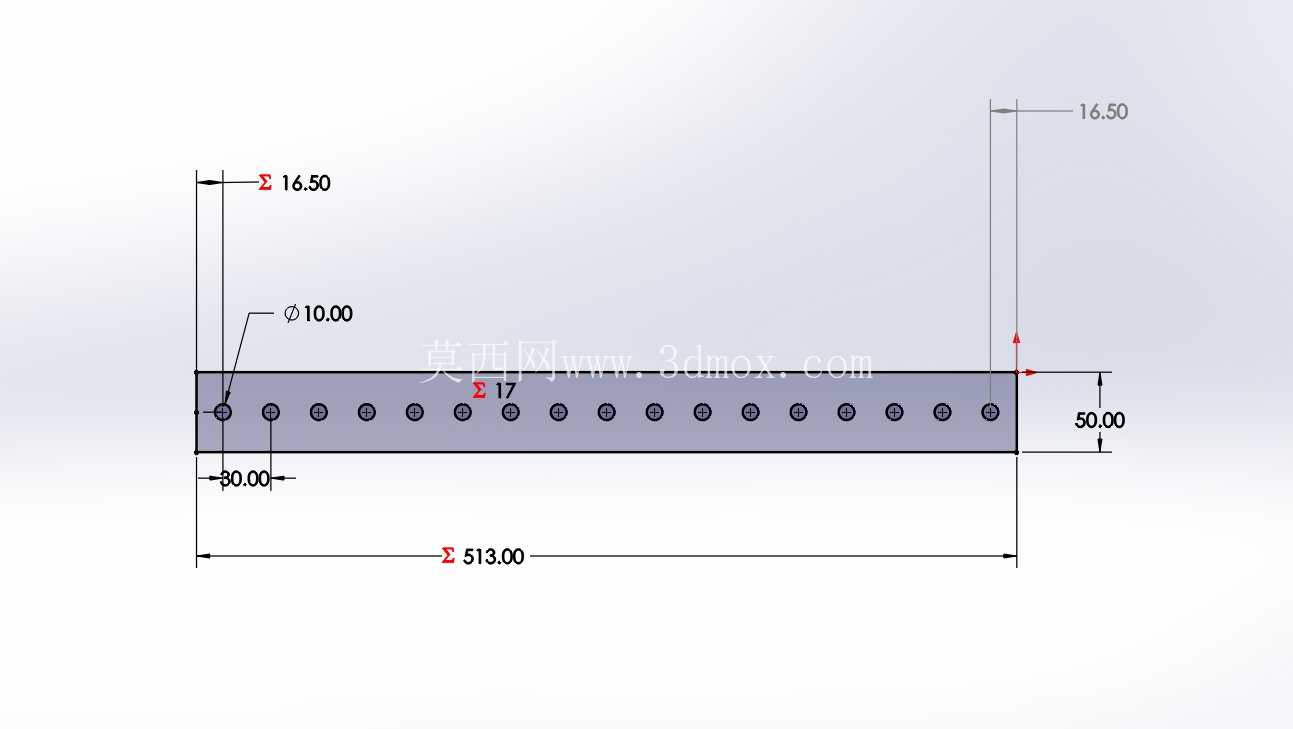

　　做这个结构的设计时，首先要明确安装边界条件：零件的两端需要预留足够的安装避让边距，避免最外侧的孔位距离板边过近，导致钣金冲压成型时出现边缘开裂、安装时螺丝滑牙无法锁紧的问题；所有孔位的中心需要严格落在板件的宽度中心线上，避免安装后出现偏载，导致固定的通讯模块倾斜、线缆排布错位。设计思路上，先确定基础的基准面，以板件的长度方向一端为原点，建立长度方向的尺寸驱动方程，将总长度、端边距、孔间距三个核心参数做关联：当总长度根据安装空间调整时，端边距保持固定的安全值，剩余的长度自动均分计算孔间距，同时自动核算孔的总数量，保证所有孔位均匀排布，不会出现最后一个孔位距离另一端边距过小或者过大的问题。在通讯设备的机架装配、走线排布场景中，这类带等距安装孔的长条钣金件是极为常用的结构连接件，主要承担通讯模块的固定、线缆的承托限位、相邻机架单元的拼接定位作用，日常在基站机柜、室内通讯配线架、桌面通讯终端的内部支撑结构中都能见到这类零件的身影。从实际使用需求出发，这类零件的孔位间距、整体长度、板厚、孔径都需要根据适配的通讯设备安装标准做调整，传统建模方式下修改一个尺寸就要逐一调整所有孔位位置、重新计算阵列间距，很容易出现孔位偏移、边距不足导致安装干涉的问题，参数化方程驱动的建模方式刚好能解决这类重复调整的痛点。

　　从功能特性来看，这种参数化设计的零件，在面对不同规格的通讯机架适配需求时，只需要修改总长度、板宽、孔径三个输入参数，整个模型的所有特征都会自动更新，不需要手动删除或者添加孔特征，也不用重新定义阵列参数，能大幅减少同系列不同规格零件的建模重复工作量。实际工程应用中，这类长条钣金件的安装边界需要注意几个关键点：一是板件的厚度要匹配安装孔的孔径，常规M3螺丝固定的场景下板厚选1.2-1.5mm即可，M4螺丝适配1.5-2mm板厚，避免板厚过薄导致锁紧时钣金变形，过厚则增加不必要的材料成本与整体重量；二是孔位的中心距公差要控制在±0.1mm以内，保证和通讯设备上的预装螺柱能精准对位，不会出现孔位错差导致无法装配的问题；三是板件的两端需要做微小的倒角处理，避免安装时锋利的边缘割伤通讯线缆或者划伤装配人员的手部。

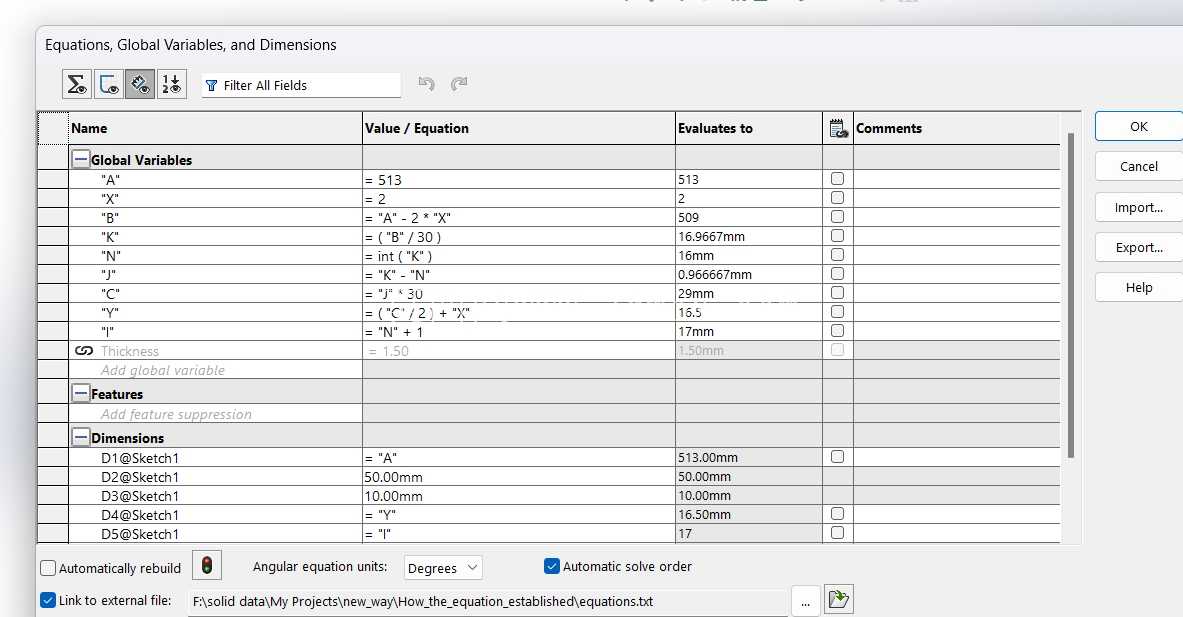

　　在做参数化方程搭建的时候，还要考虑折弯场景的预留，如果这类板件后续需要做折弯成型来适配不同的安装高度，方程里还要加入折弯扣除值的关联变量，保证折弯后的孔位中心距依然符合装配要求，不会因为折弯拉伸导致孔位偏移。很多刚接触结构设计的工程师做这类长条孔板的时候，习惯用固定的阵列尺寸做建模，遇到需要调整总长的场景就手动拖动特征或者修改阵列数量，很容易出现孔位数量不对、边距不符合安规要求的问题，用方程驱动的方式就能从根源上避免这类人为失误，所有尺寸的关联逻辑都固化在模型里，哪怕是不同的工程师接手修改，只要输入对应的安装边界参数，就能生成符合要求的零件模型，不需要重新核对每一个孔位的位置。

　　这类零件除了通讯机柜内的应用，在一些小型电子设备的内部支撑、自动化设备的型材安装条上也有类似的结构逻辑，核心都是通过等距的标准化孔位实现安装位置的灵活调整，而参数化的设计方式刚好匹配这类多规格、同结构零件的快速出图与建模需求，能把重复的尺寸核算工作交给软件的方程逻辑自动完成，结构工程师只需要把控核心的安装边界、强度要求即可，不需要把精力耗费在重复的特征调整上。建模过程中还要注意钣金件的成型工艺性，所有孔位距离折弯边的距离要大于1.5倍板厚，避免折弯时孔位被拉扯变形，这部分约束也可以写入参数方程里，当输入的孔位距离折弯边过近时，模型会自动调整端边距数值，保证生成的零件符合冲压、折弯的工艺要求，不会出现设计出来的零件无法批量加工的问题。
