带安装支架的粉末混合滚桶结构

这套滚桶式粉末混合结构，核心采用圆柱型敞口滚桶作为物料承载腔体，搭配双侧铰接安装支架实现翻转混合动作，主要面向小批量粉体物料的均匀混合作业场景，常见于实验室配方调试、小型化工粉料预混、食品添加剂小批量配比、金属粉末冶金前序混料等工况，相比立式搅拌结构，滚桶翻转式混合不会在腔体内形成搅拌死角，对密度差异较小的粉体混合均匀度提升明显，也不会因搅拌桨剪切破坏粉体原有颗粒形貌，适配对颗粒完整性有要求的混料需求。

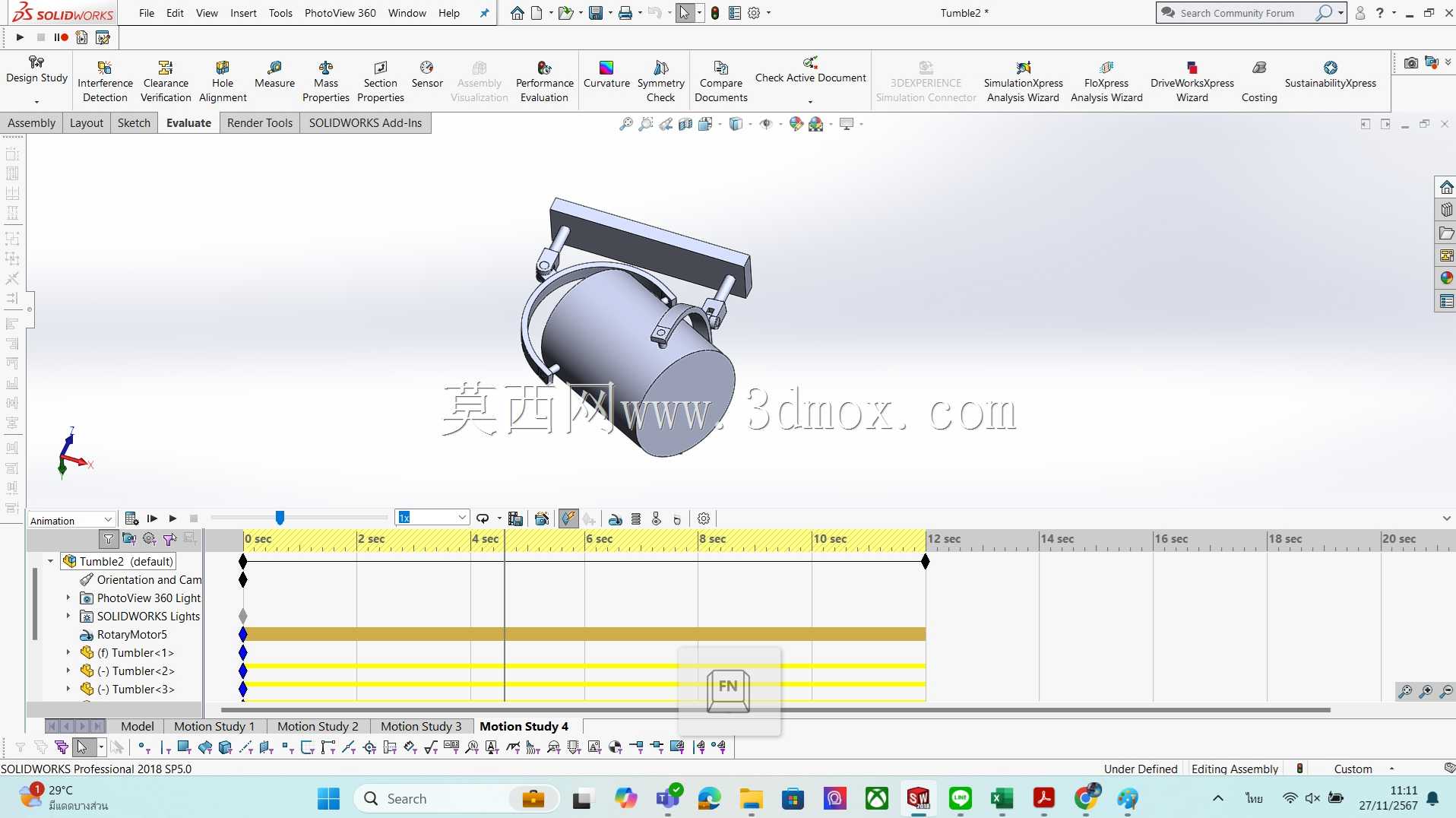

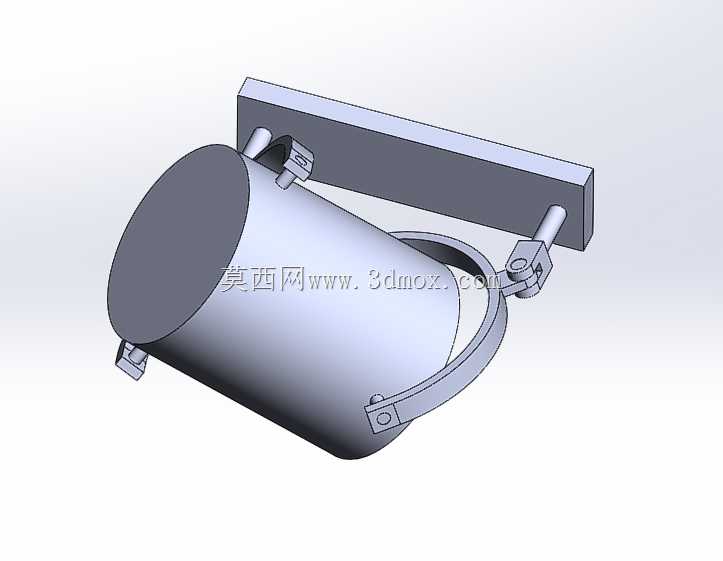

从结构设计逻辑来看，滚桶本体采用等壁厚圆柱筒体设计，筒体上口设置外翻卷边结构，既提升筒体上口的结构刚度，避免装料、卸料过程中磕碰变形，也可作为桶盖的定位安装边，满足混料过程中的密封需求，防止粉体翻转过程中溢出。桶身外侧设置一体式提手结构，提手与桶身采用圆弧过渡连接，既可以作为手动搬移滚桶的受力点，也可作为桶盖锁紧机构的挂接点位。滚桶底部设置环形定位凸台，与支架上的铰接座配合时可实现快速对位，减少安装调试的对位时间。

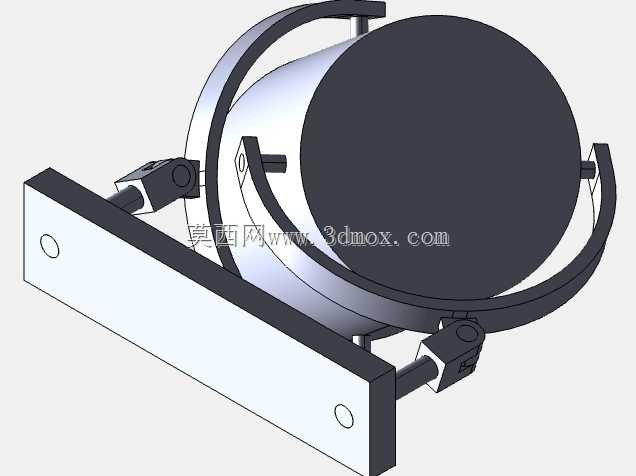

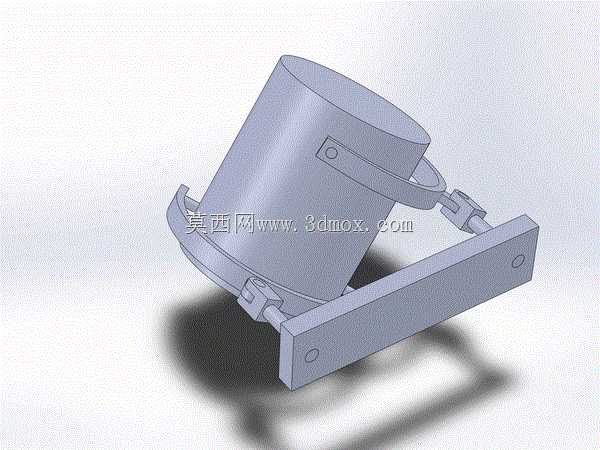

两侧的安装支架采用长条形板式结构，支架板面预留两个安装通孔，可直接通过螺栓固定在配套的翻转驱动机架上，安装孔位采用长圆孔与圆孔组合设计，可适配一定范围内的安装位置误差，降低机架加工的精度要求。支架与滚桶的连接采用铰接轴结构，铰接轴与滚桶侧壁的连接座采用间隙配合，保证滚桶翻转过程中无卡滞，铰接轴端部设置轴向定位挡圈，防止长期运行过程中轴体窜动脱出。其中一侧铰接轴可直接对接驱动机构的输出端，通过schatz联动结构实现滚桶的定角度往复翻转，翻转角度可根据物料特性调整，常规工况下翻转角度设置为120度即可满足大部分粉体的混合需求，针对流动性较差的粉体可将翻转角度提升至150度，配合桶内的导流凸筋强化物料的翻动效果。

从安装边界尺寸来看，滚桶本体的有效容积适配小批量混料需求，整体安装后支架的横向跨度控制在合理范围，不需要占用过大的设备安装空间，可直接集成在小型自动化混料产线中，也可单独搭配手动翻转支架作为实验室手动混料设备使用。筒体与支架的铰接点高度经过优化，保证翻转过程中桶口的最低位置高于接料容器的上口高度，卸料时不需要额外抬升设备即可实现物料的顺畅流出，减少粉体残留。桶身的壁厚经过刚度校核，在满载粉体物料的工况下，桶身变形量控制在允许范围内，不会因长期翻转载荷出现焊缝开裂或者筒体变形的问题。

在实际使用过程中，该结构可根据混合物料的特性更换不同内壁结构的滚桶，针对易粘附的粉体可在内壁喷涂防粘涂层，针对有研磨需求的混料工况可更换带耐磨衬板的滚桶，不需要改动支架结构即可实现不同工况的适配。铰接位置的润滑点采用外置式油杯设计，日常维护时可直接在设备外部加注润滑脂，不需要拆解结构即可完成保养，降低设备的维护成本。整体结构没有复杂的异形曲面，所有零部件均可采用常规的机加工、钣金焊接工艺完成加工，加工成本较低，零部件的互换性强，易损件可快速更换，适合小型加工企业自行生产制作，也可作为标准化混料单元集成到成套粉体处理设备中。
