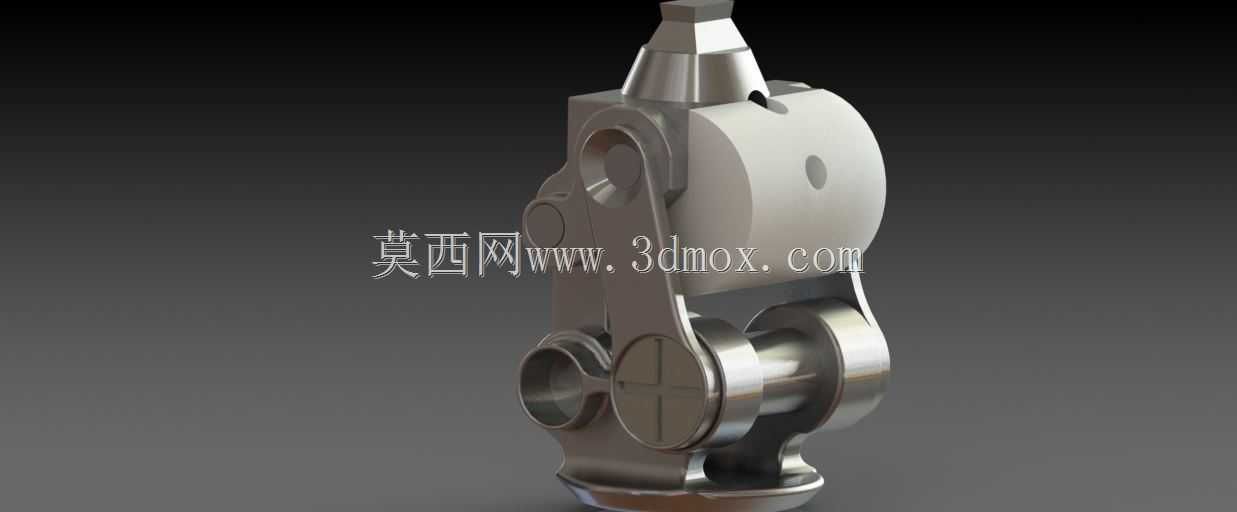

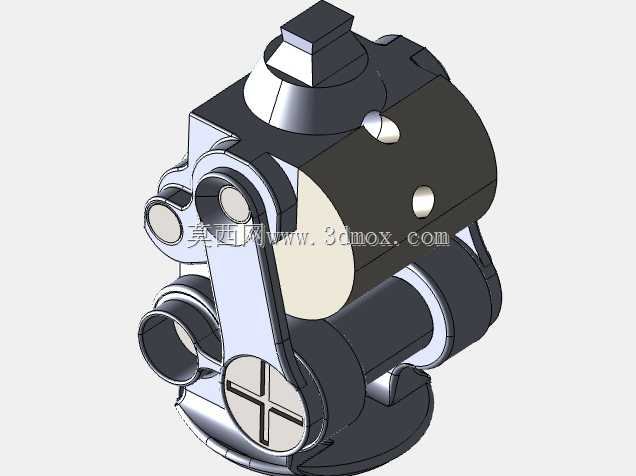

四连杆结构仿生人工膝关节结构设计

　　这款仿生膝关节部件主要面向下肢截肢患者的康复适配场景，是大腿假肢与小腿假肢之间的核心连接承载构件，替代人体原生膝关节完成行走过程中的屈曲、伸展动作，同时承担站立相的体重承载与行走相的步态模拟功能，适配日常平地行走、上下缓坡、落座起身等常规生活动作需求。从结构设计逻辑来看，该部件采用四连杆铰接构型，区别于单轴膝关节的固定回转中心设计，四连杆机构的瞬时转动中心会随关节屈曲角度动态变化，更贴近人体自然膝关节的运动轨迹，能有效降低行走过程中患者的体能消耗，同时提升站立状态下的结构稳定性，避免行走过程中出现膝关节意外打弯的失稳风险。

　　整体结构采用一体化金属铰接布局，所有连杆的铰接位置均采用销轴配合耐磨衬套的连接形式，既保证铰接转动的顺滑度，也能长期承受交变载荷下的磨损，适配长期日常使用的耐久需求。从安装边界来看，部件上端设置标准锥度连接接口，可适配主流大腿假肢接受腔的连接件，下端设置双耳铰接座，用于连接小腿假肢的连接构件，整体安装接口尺寸符合康复辅具行业的通用适配标准，无需额外定制转接件即可完成与常规假肢部件的装配。整体外形轮廓做了圆弧过渡处理，没有尖锐外凸结构，避免穿戴过程中剐蹭衣物或者磕碰肢体，外部轮廓尺寸参考人体膝关节的生理外形设计，穿戴后不会出现过度外凸的违和感，适配日常裤装的穿戴遮挡需求。

　　功能设计层面，该结构在站立相时，四连杆的瞬时转动中心处于髋关节与踝关节的连线后方，利用体重载荷形成结构自锁，无需额外添加锁止机构即可实现站立状态的稳定支撑，减少额外锁止部件带来的结构重量与故障风险；在摆动相时，随着小腿的摆动，连杆机构随动转动，屈曲角度可满足日常行走、上下楼梯的动作幅度需求，转动过程中各连杆之间无运动干涉，铰接位置的间隙控制在合理范围内，避免行走过程中出现过大的旷量影响步态稳定性。结构设计过程中，各连杆的受力截面均经过载荷校核，在满足轻量化要求的前提下，保证单侧可承载常规成年人体重的动载荷冲击，金属结构的整体刚性足够，不会在承载过程中出现过大的结构形变影响运动精度。

　　铰接位置的润滑槽预留设计，可方便后期维护时加注润滑脂，降低铰接副的磨损速率，延长部件的整体使用寿命。从实际应用的适配性来看，该结构可适配不同体重等级的截肢患者，通过调整铰接处的阻尼配合件，可匹配不同行走速度下的摆动阻尼需求，让步态更贴近自然行走状态，减少患者长期穿戴的不适感。
