四分之一英寸规格软管倒钩接头结构

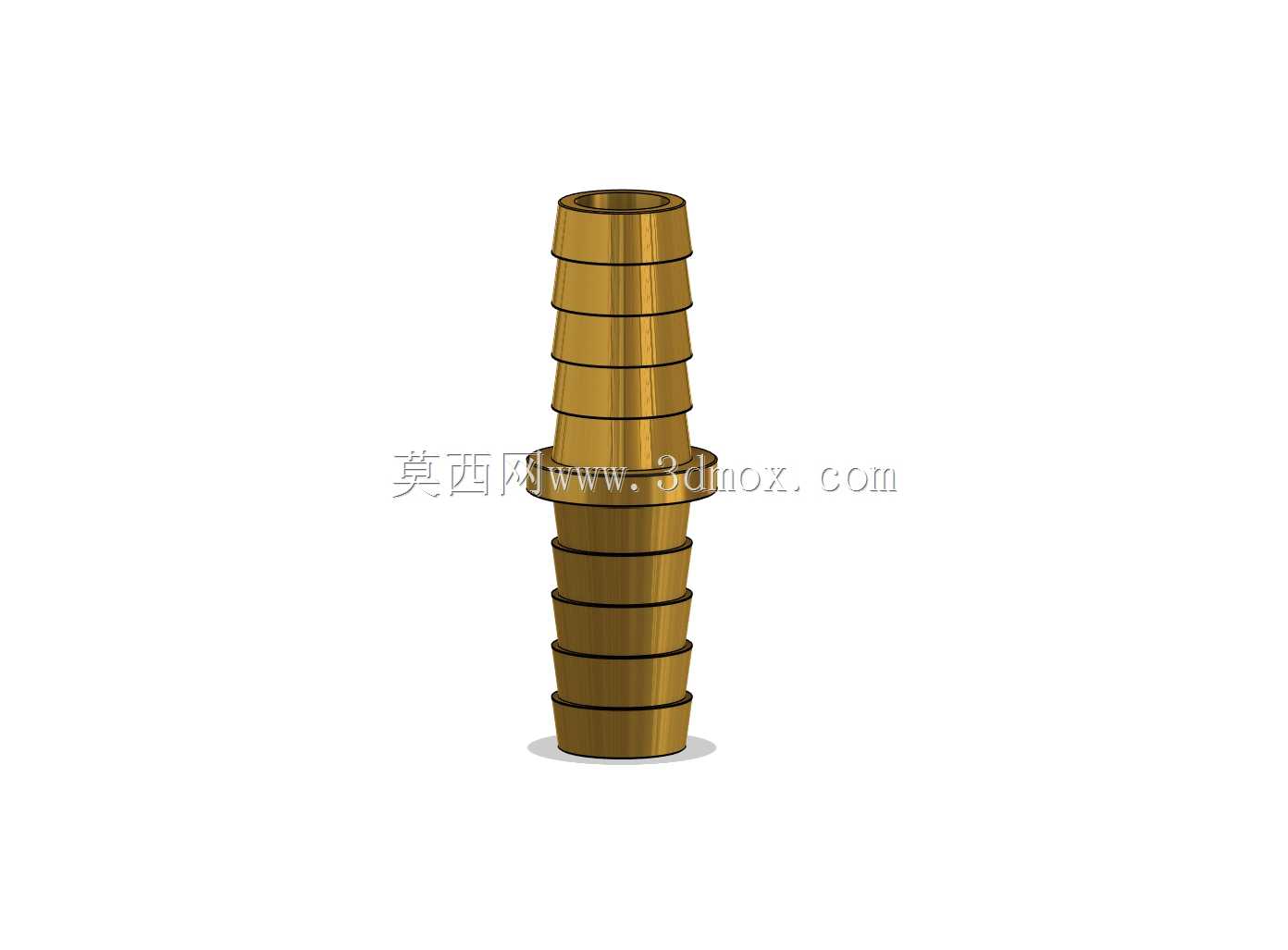

在流体输送管路的搭建场景里，软管倒钩接头是小通径管路里应用极广的连接件，尤其在低压气动回路、小型液压支路、民用给排水软连接、实验室气液管路这类场景中，这类接头的可靠性直接决定了管路的密封表现与抗脱能力。这款1/2英寸规格的软管倒钩接头，整体采用对称式的双端倒钩结构设计，中间设置一圈限位凸台，既可以作为软管插入深度的定位基准，也能在安装时为卡箍提供限位空间，避免卡箍在管路振动过程中出现滑移脱落的问题。

从实际使用的角度出发，这类接头的核心功能是实现柔性软管与硬管端或者设备接口的快速连接，不需要额外加工螺纹或者焊接，只需要将对应内径的软管顺着倒钩的锥度方向推入，直到软管端面抵到中间的限位凸台，再在靠近凸台的软管外侧加装喉箍或者钢丝卡箍拧紧，就能实现足够的拉拔力与密封性能。倒钩部分的每一圈凸棱都做了导向锥面设计，安装时顺着锥面推入软管的阻力很小，而反向拉拔时凸棱的直角边会紧紧咬入软管内壁，即便管路内存在一定的脉冲压力，也不会出现软管脱开的故障。

设计这类接头的时候，首先要匹配的是对应软管的内径公差，1/2英寸的通径对应的软管内径通常在12.5mm到13mm之间，倒钩部分的最大外径要比软管内径大0.8mm到1.2mm，这个过盈量既可以保证安装时不需要太大的推力就能把接头推入软管，又能保证倒钩凸棱能有效嵌入软管内壁形成密封。每一圈倒钩的间距设置在4mm左右，凸棱的高度控制在0.7mm，这个尺寸经过大量实际工况验证，既不会因为凸棱过高割伤软管内壁造成长期使用后的泄漏隐患，也不会因为凸棱过低导致咬合不足出现脱管。中间的限位凸台外径比倒钩最大外径大3mm，刚好可以挡住软管端面，同时凸台的两侧都做了R1的圆角过渡，避免直角边缘在软管反复弯折的时候割伤软管根部，延长软管的使用寿命。

从安装边界来看，这款接头整体长度在60mm左右，中间凸台的厚度为3mm，两端的倒钩段长度各为28.5mm，安装时每一端需要预留至少30mm的软管插入长度，同时在凸台外侧要预留10mm的空间用于安装卡箍和拧紧操作，整个接头安装完成后不需要占用太大的空间，适合在设备内部管路排布比较紧凑的场景使用。接头的通径完全保持1/2英寸的通流面积，内部没有缩径结构，不会因为接头的存在造成管路通流能力下降，也不会在内部形成积液死角，在输送有洁净要求的流体或者容易残留的介质时，也不会出现介质沉积堵塞的问题。

在实际工况适配性上，这类倒钩接头可以适配PVC软管、橡胶软管、硅胶软管、PU软管等多种常见的柔性管路材质，不同材质的软管因为硬度不同，对应的卡箍拧紧力矩也有区别，比如硅胶软管质地较软，卡箍拧紧力矩控制在1.5N·m左右就能实现可靠密封，而橡胶软管硬度稍高，拧紧力矩可以适当提升到2N·m，安装时只要保证卡箍的位置卡在第一圈倒钩和中间凸台之间的位置，就能避免卡箍压在倒钩凸棱上造成密封失效。另外这类接头的结构没有活动部件，本身不存在磨损泄漏的风险，只要安装时软管没有出现割伤、老化的情况，长期使用不需要额外维护，在低压工况下的使用寿命基本和配套软管一致。

很多新手在选型这类接头的时候容易忽略倒钩的数量和凸棱的角度，这款接头每一端设置了6圈倒钩凸棱，从靠近凸台的位置到接头端部，倒钩的外径逐圈缩小0.1mm，形成一个微小的锥度，既方便安装时软管的导入，也能让多圈凸棱同时咬合软管内壁，分散拉拔时的受力点，不会因为单圈凸棱受力过大割破软管。接头的端部做了2mm长的导向锥，最端部的直径比软管内径小1mm，安装时不需要刻意扩口就能轻松把接头插入软管，在现场装配的时候可以大幅提升安装效率，尤其是在批量组装管路的生产线场景下，这种导向设计能减少很多对准的时间。

从应用场景的覆盖来看，不管是小型气动设备的气路连接、净水设备的水路连接、小型液压站的回油支路连接，还是农业灌溉的软管路对接、实验室分析设备的试剂管路连接，这类双倒钩结构的接头都能很好的适配，因为结构简单可靠，成本低廉，安装维护方便，是小通径软管路连接里性价比极高的一种连接方案。在做三维建模的时候，这类接头的结构虽然看起来简单，但是每一处的尺寸公差、圆角过渡、锥度设置都直接影响实际使用的体验，比如倒钩凸棱的直角边如果做了过大的圆角，就会降低咬合能力容易脱管，如果直角边太锋利又会割伤软管，这些细节的尺寸把控都是在大量实际应用反馈中逐步优化出来的。
