高筒防滑橡胶劳保雨靴结构设计

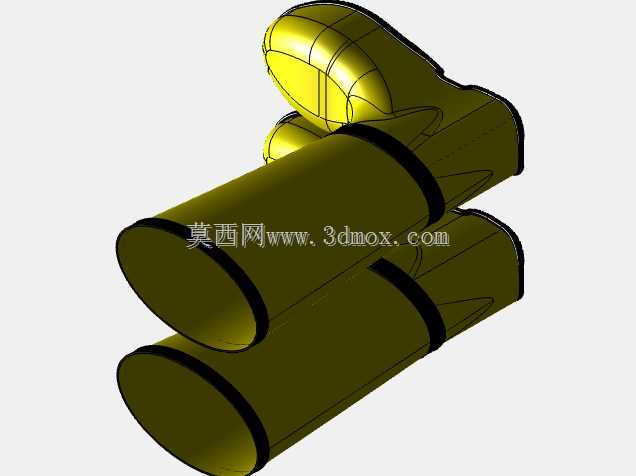

这款高筒橡胶防护靴的三维结构设计，核心围绕工矿、基建、户外涉水作业场景的实际使用需求展开，建模阶段优先考量了足部防护的功能性边界，而非单纯的外观造型复刻。从实际作业场景来看，这类胶靴主要应用于建筑工地泥泞区域作业、市政管网清淤、农林种植灌溉、化工车间低浓度腐蚀性液体飞溅防护、雨天户外外勤作业等场景，设计时首先要满足的是足部与小腿下段的隔水防护需求，同时兼顾长时间穿戴的足部活动自由度，避免靴型结构卡滞脚踝造成作业动作受限。

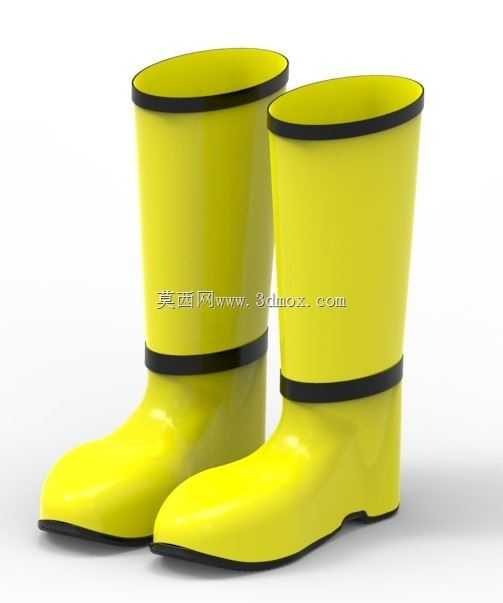

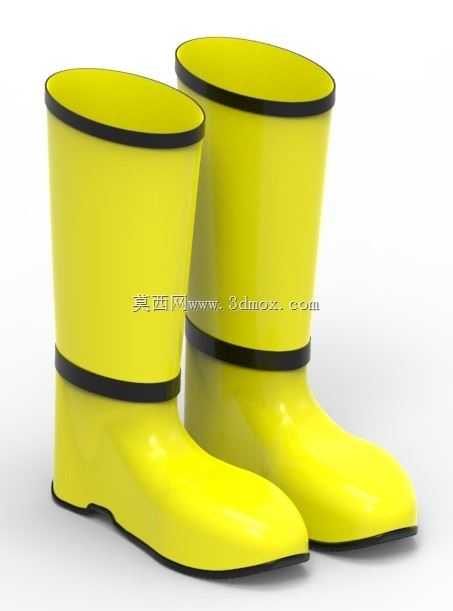

建模过程中，靴筒高度设定覆盖至小腿腓肠肌下段位置，既能够防止作业过程中积水、泥浆从靴口灌入，也不会因为靴筒过高限制膝关节弯曲动作，适配蹲姿作业、攀爬短梯、跨越沟渠等常见作业动作。靴口位置设计了一圈加厚的橡胶包边结构，一方面提升靴口的抗撕裂性能，避免穿脱过程中反复拉扯造成靴口开裂，另一方面包边做了圆弧过渡处理，减少硬质橡胶边缘对小腿皮肤的摩擦，降低长时间穿戴产生的压痕与磨损。靴身中部设置的环形加强筋结构，并非单纯的装饰造型，这一凸起结构能够提升靴筒中段的结构刚度，避免软质橡胶在行走过程中出现过度弯折堆叠，减少靴身褶皱处积存污水、泥沙的问题，同时也能在遇到轻度外物刮蹭时，提升靴身的抗穿刺能力，避免尖锐碎石、短钢筋头直接划穿靴身。

靴底部分的设计做了分层处理，接触地面的外底采用加厚耐磨橡胶材质，建模时预留了深度3mm的防滑纹路槽，纹路采用交错的块状排布，既能够在泥泞路面挤出接触面的泥浆，提升抓地力，也能在光滑的瓷砖、积水金属表面形成多方向的防滑咬合边，减少滑倒风险。靴底的足弓位置做了弧度支撑结构，匹配人体足弓的自然曲度，避免长时间行走造成的足部疲劳，鞋跟位置做了15mm的加高处理，能够在轻度积水路面行走时，阻挡积水从鞋底边缘倒灌，同时鞋跟的加厚结构也能缓冲行走时的地面冲击力，提升长时间穿戴的舒适度。靴头位置做了加宽的防砸结构预留，内部可加装钢质防砸包头，建模时将靴头内部空间做了10mm的余量预留，既能够容纳防砸包头的安装空间，也不会因为靴头过窄挤压脚趾，适配作业人员穿戴厚棉袜的空间需求。

从安装与适配边界来看，这款胶靴的建模严格按照成人足部尺寸公差做了参数化设定，不同尺码的靴型仅调整内腔尺寸参数，外部防护结构的厚度、加强筋位置、靴底纹路排布均保持统一，便于后续开模生产时的模具通用化设计，减少开模成本。靴身的橡胶壁厚设定为3mm，在靴头、靴跟、靴口等易磨损位置，壁厚加厚至5mm，平衡了靴身整体重量与结构强度，避免过重的靴体增加作业人员的行走负担。建模时还特意做了靴体内腔的光滑过渡处理，没有多余的凸起结构，便于作业人员穿脱，也避免内部结构凸起磨脚。靴身整体的弧度设计贴合小腿自然形态，穿戴后靴身与小腿之间预留了5mm左右的间隙，既能够保证空气流通，减少长时间穿戴的闷汗问题，也不会因为间隙过大导致靴身在行走时晃动脱落。

在结构验证阶段，建模过程中反复调整了靴身弯折点的位置，将自然弯折点设置在跖趾关节对应的靴身位置，确保行走时靴身的弯折位置与足部弯折位置重合，避免靴身弯折处卡压脚掌，提升行走的顺畅度。靴底与靴身的连接位置做了一圈一体化的包边结构，建模时取消了额外的拼接缝设计，避免拼接位置出现开胶、渗水的问题，提升整体的防水密封性能。针对化工场景的使用需求，建模时将靴身外表面做了光滑无死角的处理，没有凹陷的积污槽，便于作业后冲洗表面附着的腐蚀性液体、泥浆等污物，减少污物残留对橡胶材质的腐蚀，延长胶靴的使用寿命。
