医护辅助行走踝足矫形支具鞋结构设计

这款踝足矫形支具鞋的设计，核心面向下肢运动功能损伤人群的日常行走辅助场景，覆盖术后康复期踝部固定、神经损伤导致的足下垂矫正、轻度踝部不稳防护等实际使用需求，区别于普通民用鞋履的穿着属性，其结构设计完全围绕医疗辅具的功能性优先级展开。从实际使用场景出发，支具需要同时满足三个核心约束：一是穿戴后对踝部的活动范围形成可控限位，避免行走过程中出现足内翻、足下垂等异常姿态造成二次损伤；二是要适配不同使用者的小腿围度、足背高度差异，保证穿戴贴合度不会在行走过程中出现滑移；三是足部接触区域要具备足够的支撑刚性，同时小腿包覆段不能过度压迫皮肤造成压疮。

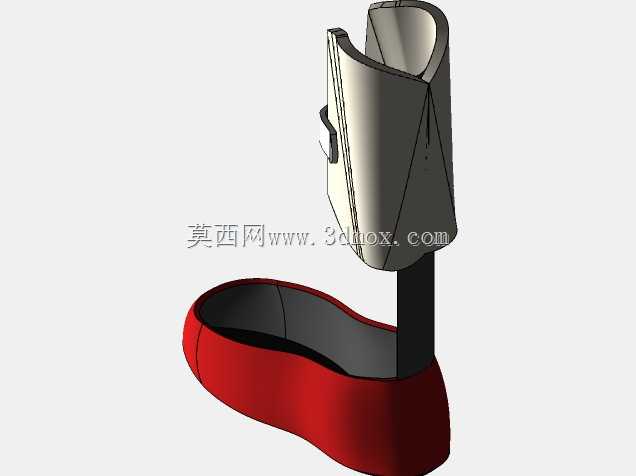

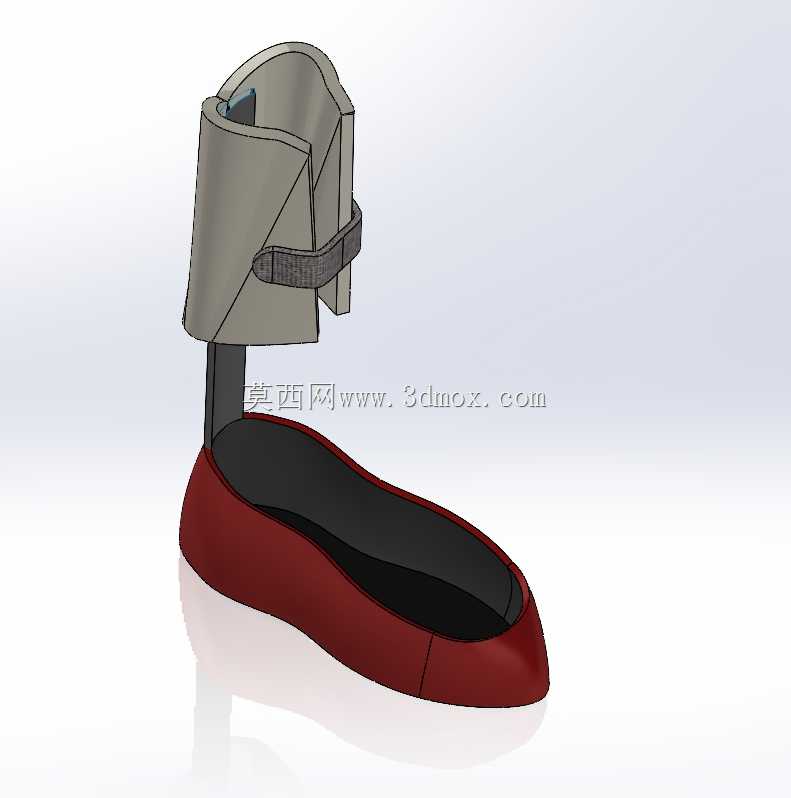

设计过程中首先确定了整体的分段式结构逻辑，整体分为小腿包覆段、踝部连接段、足部支撑段三个独立功能区，各区域通过不同的材质与结构设计匹配对应功能。小腿包覆段采用向后开放的C型曲面结构，曲面弧度贴合人体小腿后侧腓肠肌的自然生理曲线，包覆高度控制在腓骨小头下方20mm位置，避免过高的包覆边缘对腓总神经造成压迫，包覆段厚度从上端到下端逐步递增，靠近踝部的位置厚度达到3mm，保证足够的支撑强度传递限位力矩。固定绑带设置在小腿包覆段中上位置，采用宽度25mm的柔性绑带结构，绑带穿过包覆段两侧的预留孔位，可根据使用者小腿围度调整收紧长度，绑带内侧设置防滑纹理，避免行走过程中绑带松脱滑移。

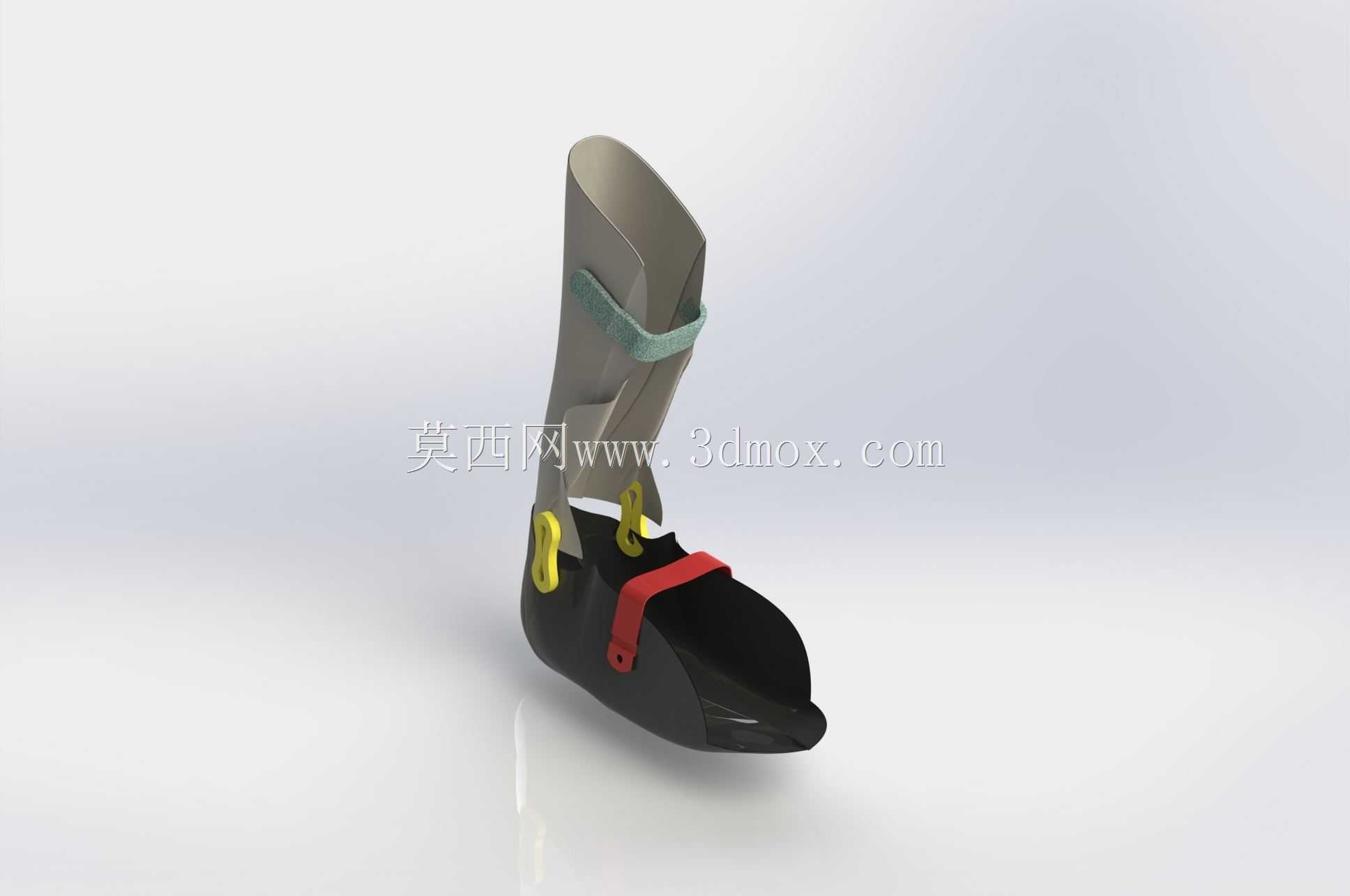

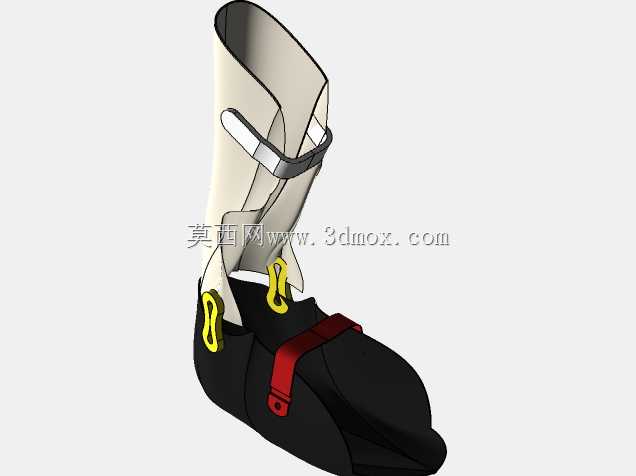

踝部连接段是整个支具的核心受力区域，设计时特意保留了踝部矢状面10度到15度的活动余量，完全限制冠状面的内翻外翻活动，既满足行走过程中踝部正常的跖屈背伸活动需求，又能避免异常侧向受力造成的损伤。连接段两侧设置了对称的黄色快拆卡扣位，可根据康复阶段的不同需求，更换不同阻尼的连接插件，实现从术后完全固定到后期康复训练逐步放开活动度的适配，不需要更换整套支具就能匹配不同康复阶段的使用需求。

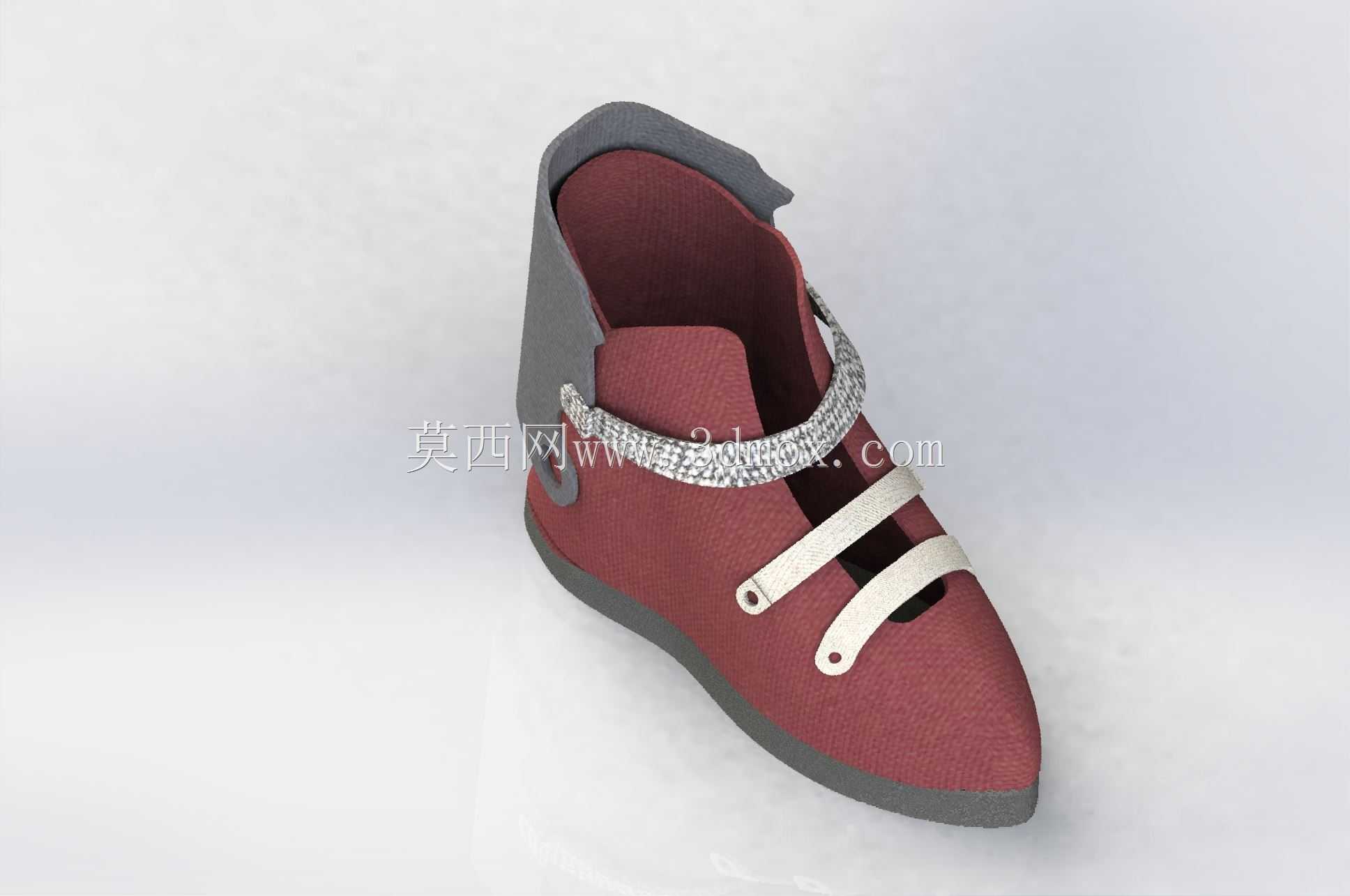

足部支撑段采用全掌包裹的刚性壳体结构，鞋底弧度匹配正常行走的足跟着地、足中支撑、足趾蹬地的滚动曲线，鞋头位置做了上翘15度的弧度设计，减少行走过程中足尖磕碰地面的风险。足背位置设置了两道宽度20mm的红色固定绑带，绑带位置分别对应足弓上方与跖骨近端位置，两道绑带配合形成两点固定，将足部牢牢约束在支撑壳体内，避免行走过程中足部在壳体内前后窜动。足后跟位置做了加厚的缓冲结构设计，厚度达到5mm，吸收行走过程中地面对足跟的冲击，降低长期穿戴的疲劳感。

从安装边界与适配尺寸来看，这款支具的足部支撑段内腔长度可覆盖220mm到270mm的足长范围，通过更换不同厚度的内衬垫适配不同足宽的使用者，小腿包覆段的最大开合角度可适配280mm到380mm的小腿围度，整体支具的重量控制在320g以内，不会给使用者造成额外的行走负担。设计时特意将所有硬质结构的边缘都做了R3以上的圆角处理，避免尖锐边缘刮蹭衣物或者皮肤，所有绑带的自由端都设置了收纳结构，避免行走过程中绑带垂落绊倒使用者。

实际建模过程中，所有曲面都基于人体踝足部位的三维扫描点云做偏移处理，保证曲面和人体体表的间隙均匀控制在3mm到5mm之间，预留出内衬垫与穿戴袜子的空间，不会出现局部压迫或者间隙过大贴合不足的问题。结构受力分析时，针对行走过程中踝部最大受力工况做了模拟验证，连接段的最大应力出现在两侧卡扣位置，通过局部加厚结构将应力控制在材料许用应力的30%以内，保证长期使用不会出现结构断裂失效。足部支撑段的鞋底做了防滑纹理设计，纹理深度1.5mm，在瓷砖、水磨石等常见室内地面都能提供足够的摩擦力，避免穿戴时滑倒。
