医疗科研用洁净型3D打印设备柜体结构

　　这款立式柜体结构面向医疗科研场景的3D打印作业需求设计，核心要解决的是医疗实验环境下打印作业的微环境管控问题，区别于普通桌面级3D打印设备的开放式结构，整套外壳采用全封闭钣金拼接架构，从结构层面为内部打印腔室构建独立的洁净作业空间。从实际应用场景来看，这类设备主要部署在医疗实验室、医用材料研发中心这类对作业环境洁净度有明确要求的场所，打印过程中产生的挥发性微粒、材料燃烧副产物不能直接扩散到实验室公共空间，同时外部环境的浮尘也不能进入打印腔影响医用级打印件的成型精度，这也是整套外壳结构设计的核心出发点。

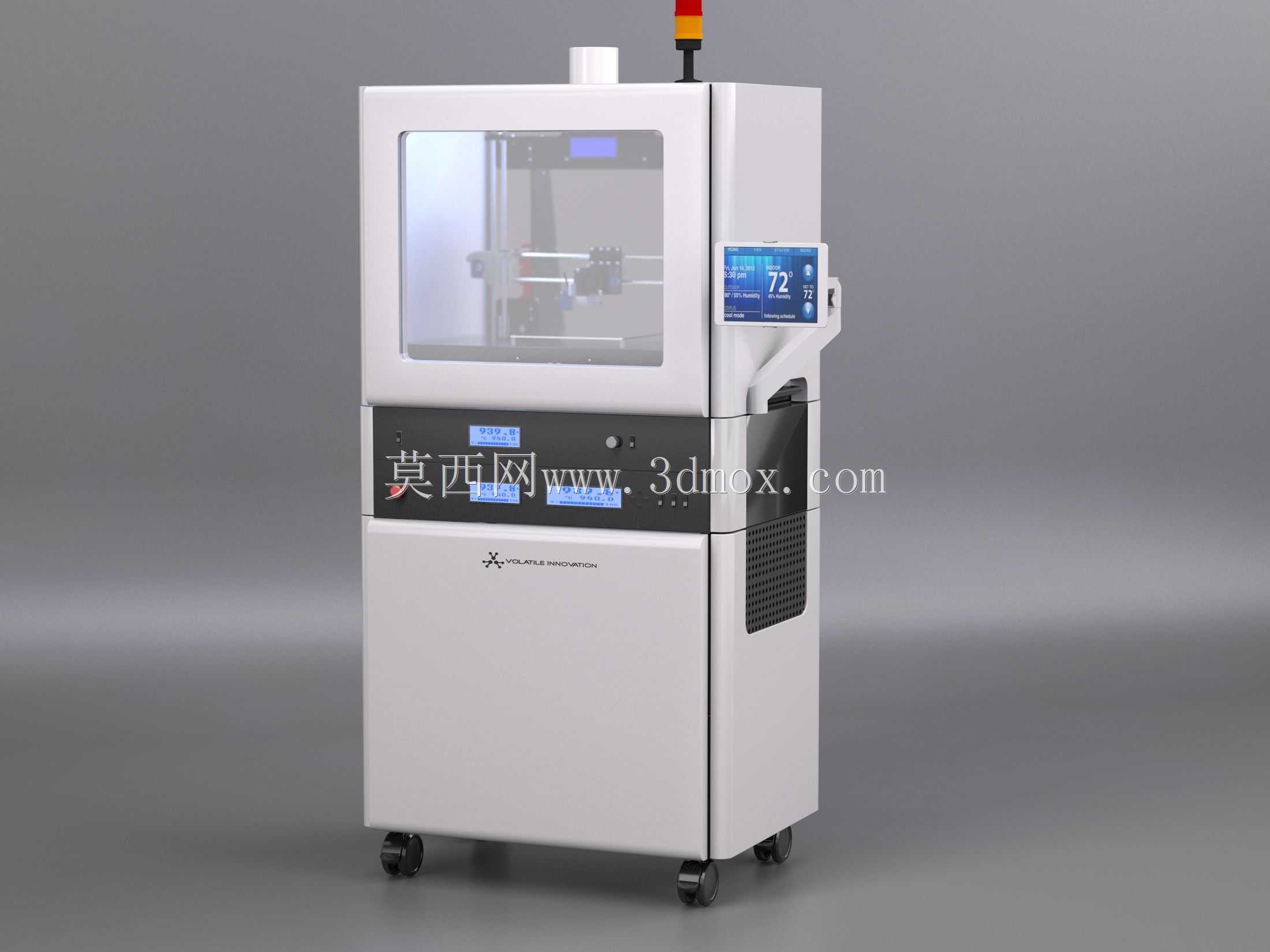

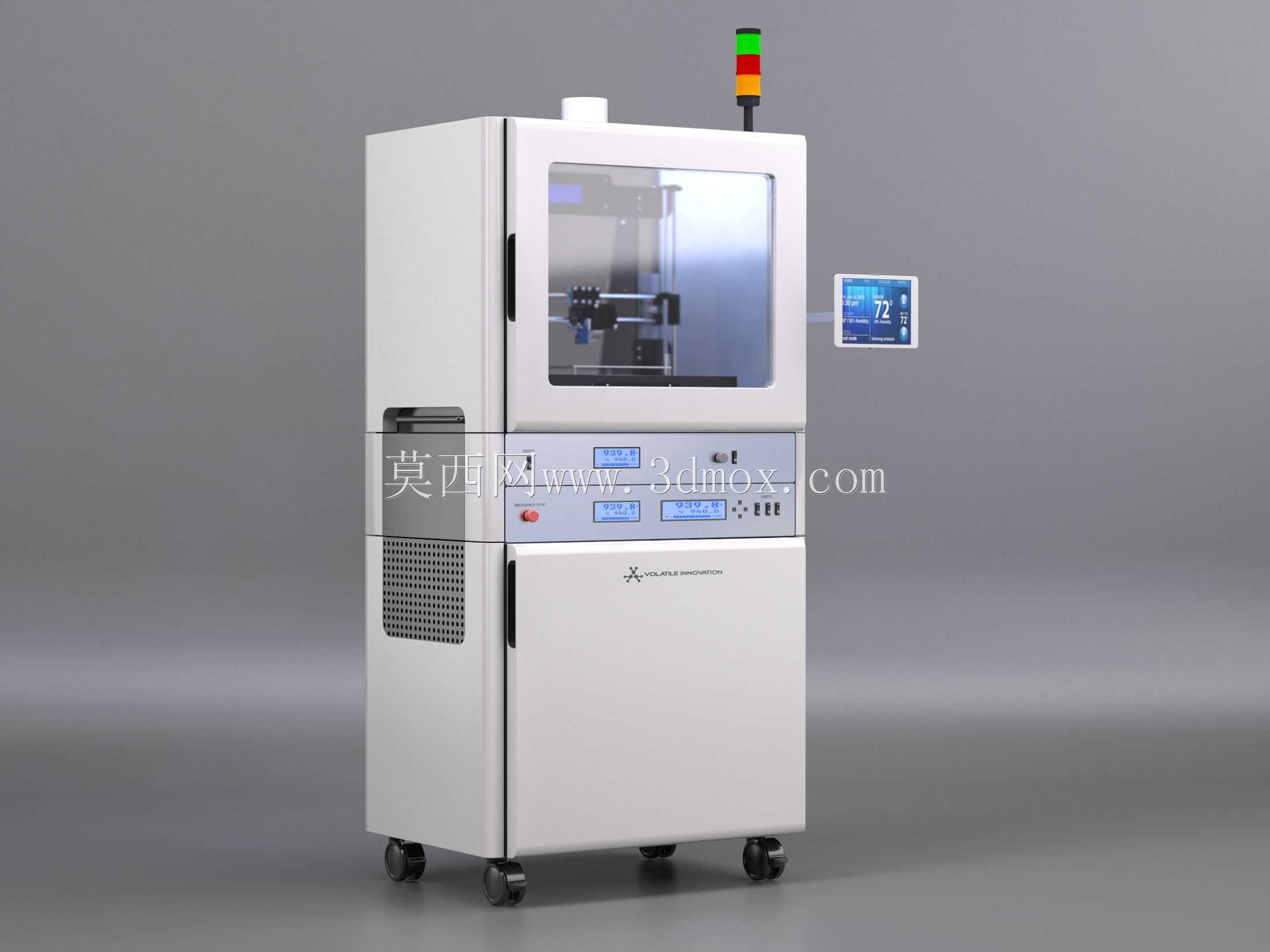

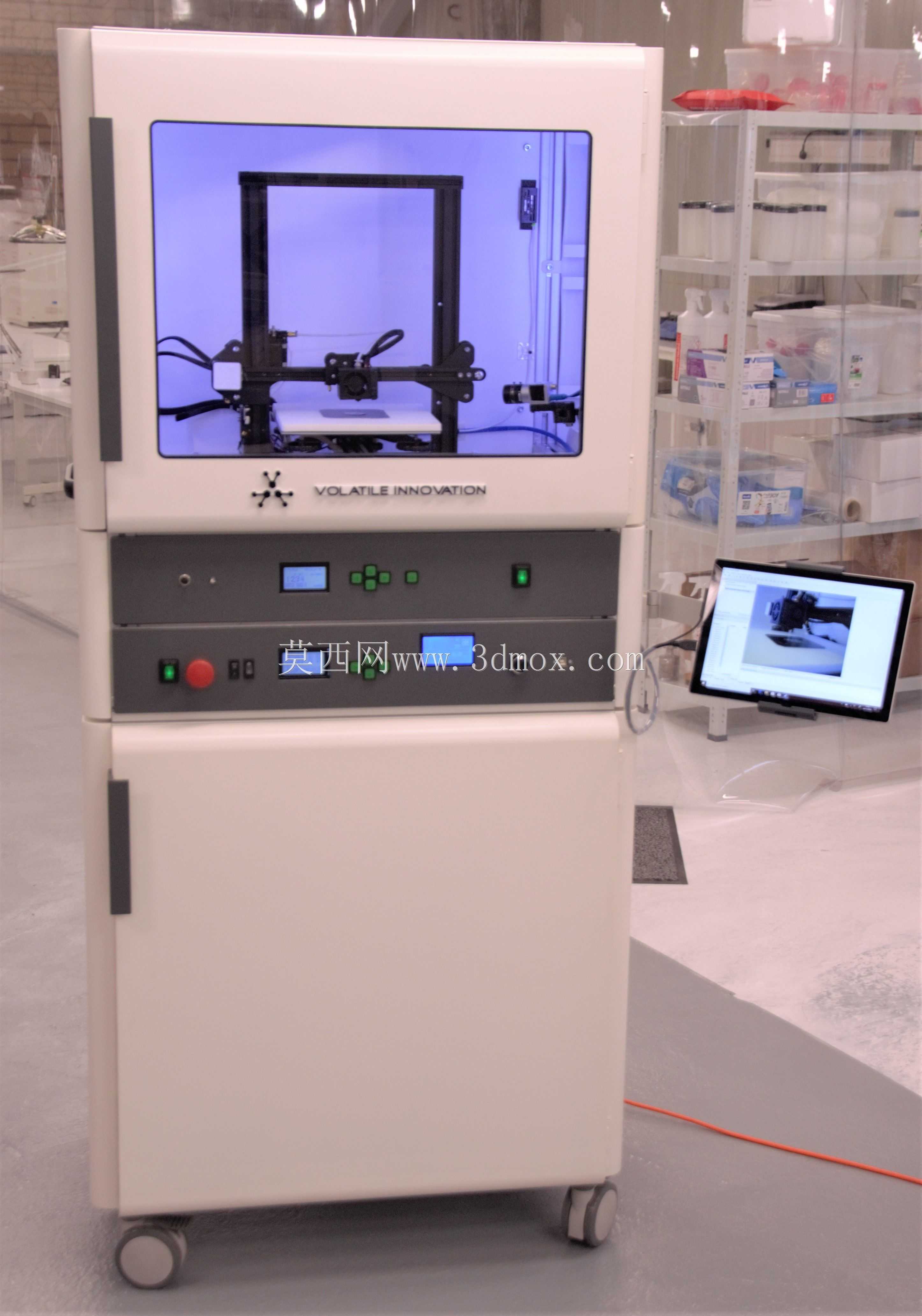

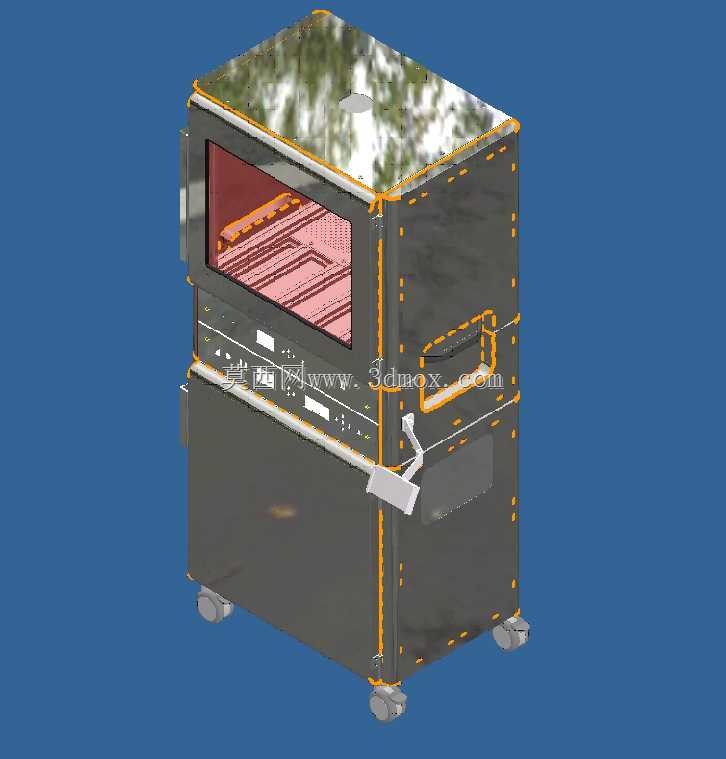

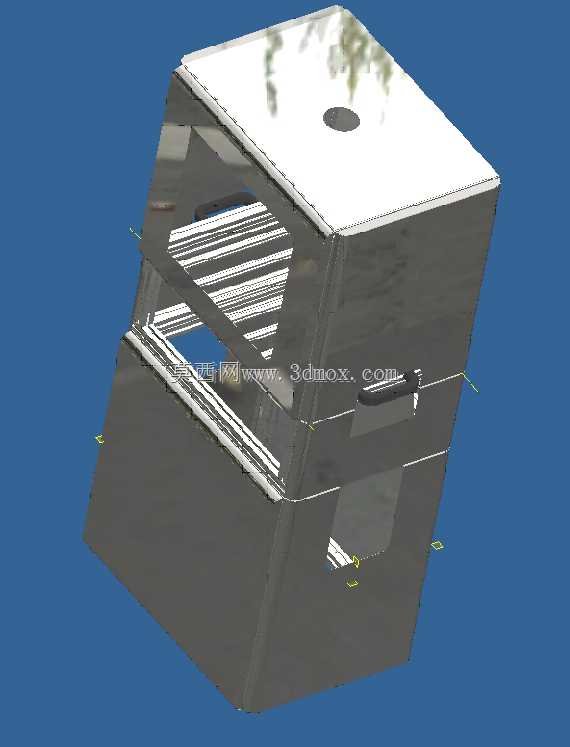

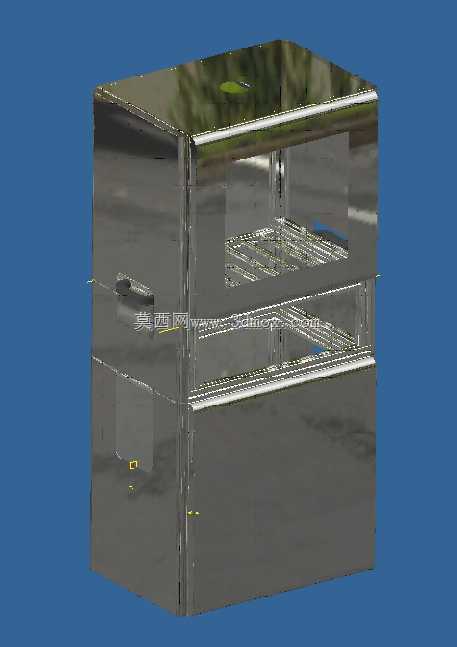

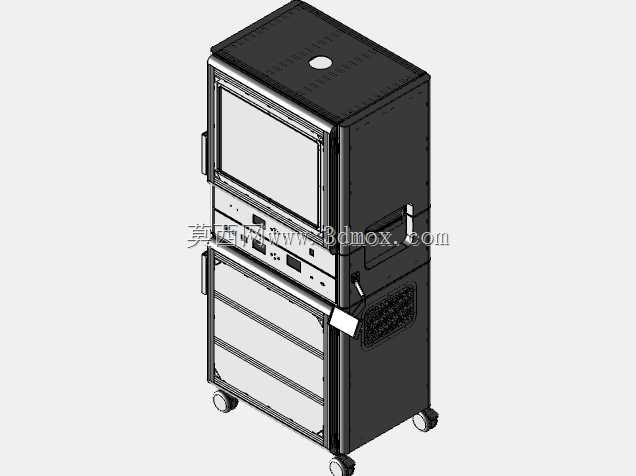

　　整套柜体采用分层式布局逻辑，从上到下依次划分出人机交互区、核心打印腔区、功能模块安装区、储物抽屉区四个独立的功能段，各段之间通过钣金折弯件做结构分隔，既保证了柜体整体的结构刚性，也方便不同功能模块的独立装配与后期维护。人机交互区设置在柜体上部的黄金操作高度，预留了嵌入式显示屏的安装位，显示屏周边预留了操作按键、状态指示灯、接口面板的开孔位置，操作人员站立状态下无需弯腰抬手即可完成参数设置、作业状态查看等操作，交互区的外框做了内折弯收边处理，避免钣金锐边外露造成操作磕碰。

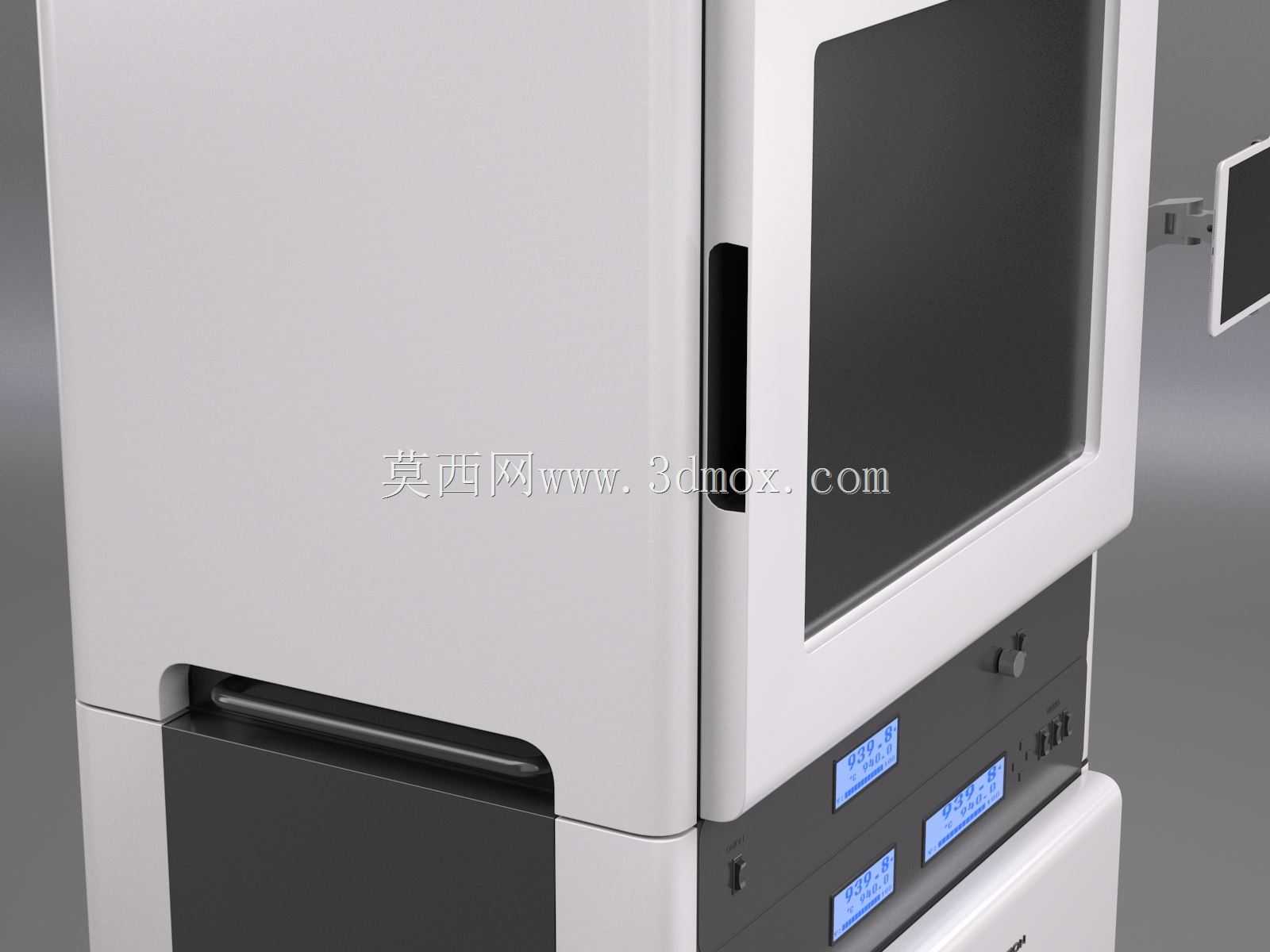

　　核心打印腔区域位于交互区下方，是整套设备的核心作业空间，外壳在该区域做了加厚钣金衬层，预留了密封胶条的安装槽位，腔门采用侧开式铰链结构，门体上预留了观察窗的安装位，方便作业过程中不开门即可观察内部打印状态，腔室对应的柜体侧面预留了通风过滤组件的安装开孔，可对接内部的微气候循环系统，实现腔室内空气的循环过滤，一方面维持腔室内的正压洁净状态，阻挡外部浮尘侵入，另一方面可将打印过程中产生的气态副产物、微粒通过过滤组件吸附后再排出，避免污染实验室环境。功能模块安装区位于打印腔下方，预留了电源模块、控制主板、气路组件的安装位，侧面做了格栅式通风开孔，保证电气模块的散热需求，开孔内侧预留了防尘滤网的安装卡槽，可定期拆卸清理积尘。最下方的抽屉式结构主要用于存放打印耗材、维护工具、备用配件，抽屉采用三节静音导轨安装，承重满足日常耗材存放需求，抽屉面板做了与整体柜体风格统一的平面设计，无外凸把手，避免人员通行时发生勾挂。整套柜体底部安装了四个万向脚轮，其中两个带刹车锁定结构，方便设备在实验室内的移位调整，就位后锁定脚轮即可保证设备运行时的稳定性，脚轮安装位做了加厚钣金补强，避免长期承重出现结构变形。

　　从安装边界来看，整套柜体的深度控制在常规实验室台面的深度范围内，宽度预留了两侧操作维护的空间，高度适配实验室常规的吊顶高度，顶部预留了吊装孔位，方便设备进场时的吊装转运，柜体背部预留了走线槽开孔，所有外接电源线、数据线均可通过背部走线槽规整排布，避免明线外露造成的安全隐患。外壳的所有拼接处均采用折弯咬合加紧固件连接的结构，没有外露的焊缝，外表面做哑光防静电喷塑处理，既方便日常清洁消毒，也能避免静电吸附浮尘，符合医疗场所的卫生管控要求。在结构细节设计上，所有门体、抽屉的开合处均做了等宽缝隙控制，缝隙宽度控制在1.5mm以内，既保证开合顺畅，也避免缝隙过大积尘难以清理，柜体的所有外角均做了R3圆角处理，避免尖锐边角对实验室人员造成磕碰伤害，侧面对应内部模块的位置预留了快拆检修门，无需拆解整个柜体即可完成内部模块的更换维护，大幅降低后期运维的拆解工作量。
