钢带小直径弹簧螺旋卷制设备结构设计

在小尺寸钢带弹簧的批量生产场景中，常规卷簧设备往往受限于进料宽度与成型直径范围，难以适配薄钢带小外径弹簧的稳定卷制需求，这款螺旋卷制设备正是针对这一细分加工痛点完成的结构设计。从实际应用场景来看，该设备主要服务于五金弹性元件生产、小型机械配件加工领域，针对厚度2至3毫米、宽度最大15毫米的钢带原料，完成外部尺寸最大45毫米的小直径弹簧卷制成型，填补了窄钢带小外径弹簧连续卷制的设备适配空白，可直接对接钢带分条后的上料工序，减少中间转运的料带变形风险。

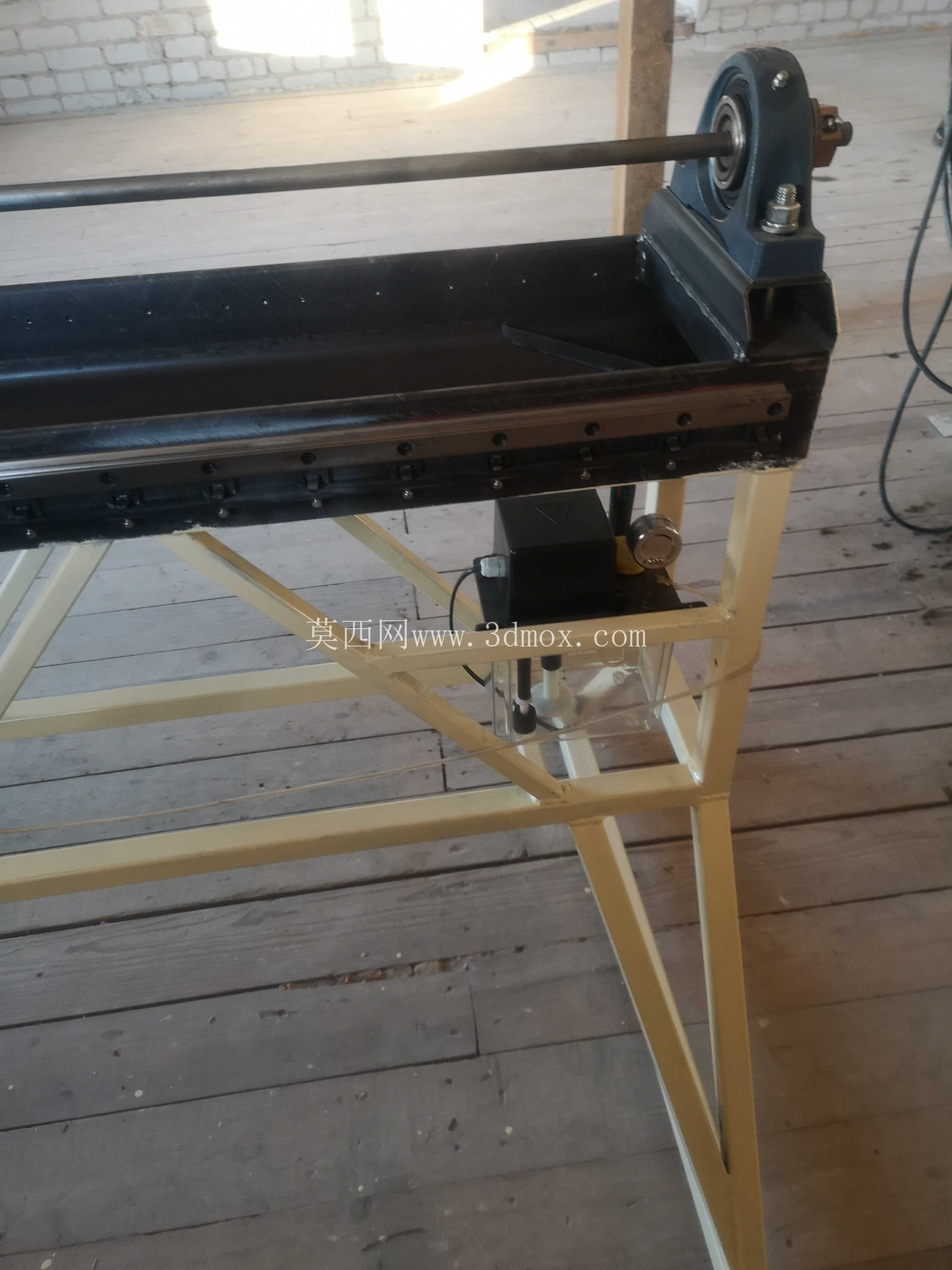

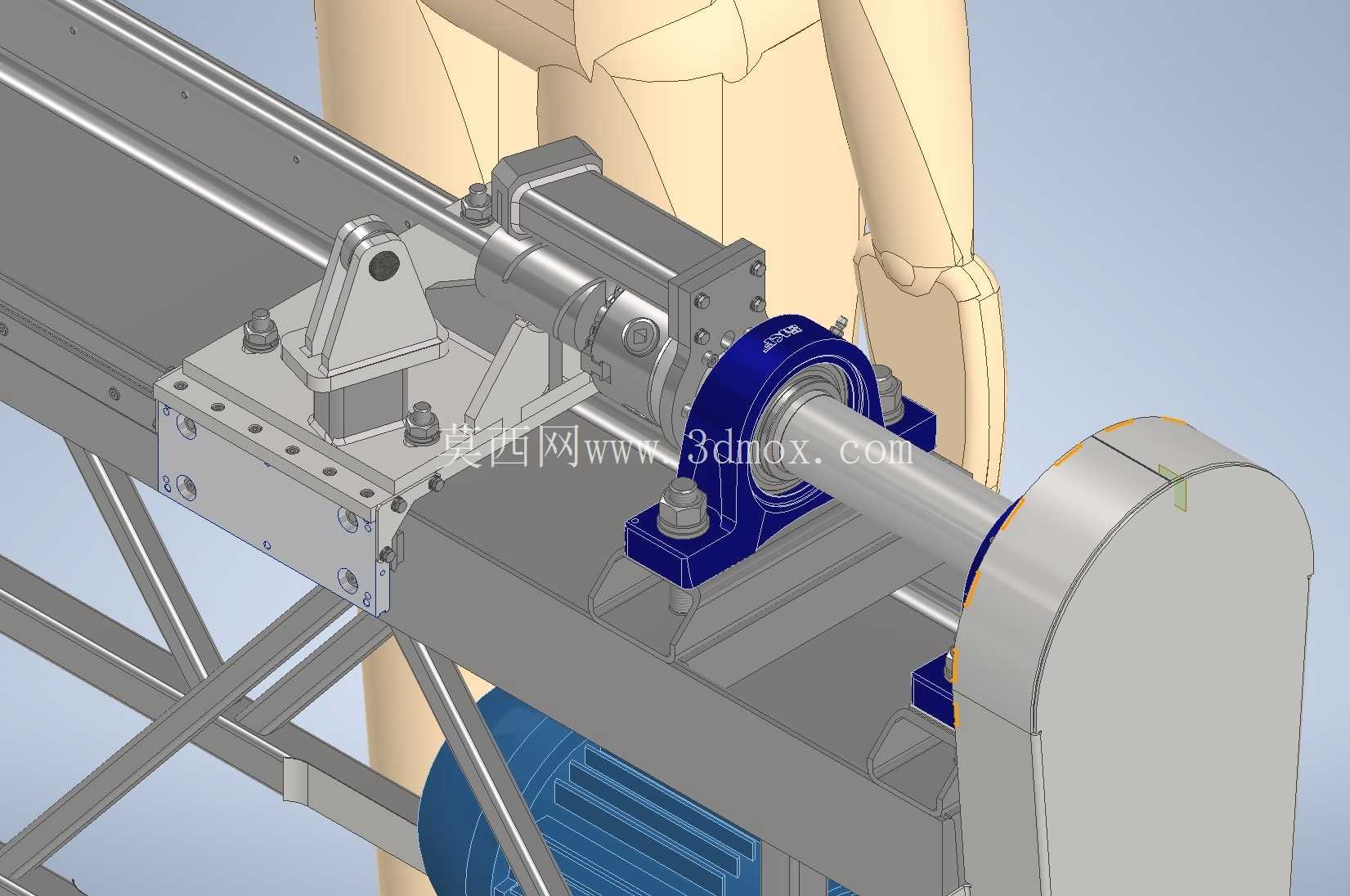

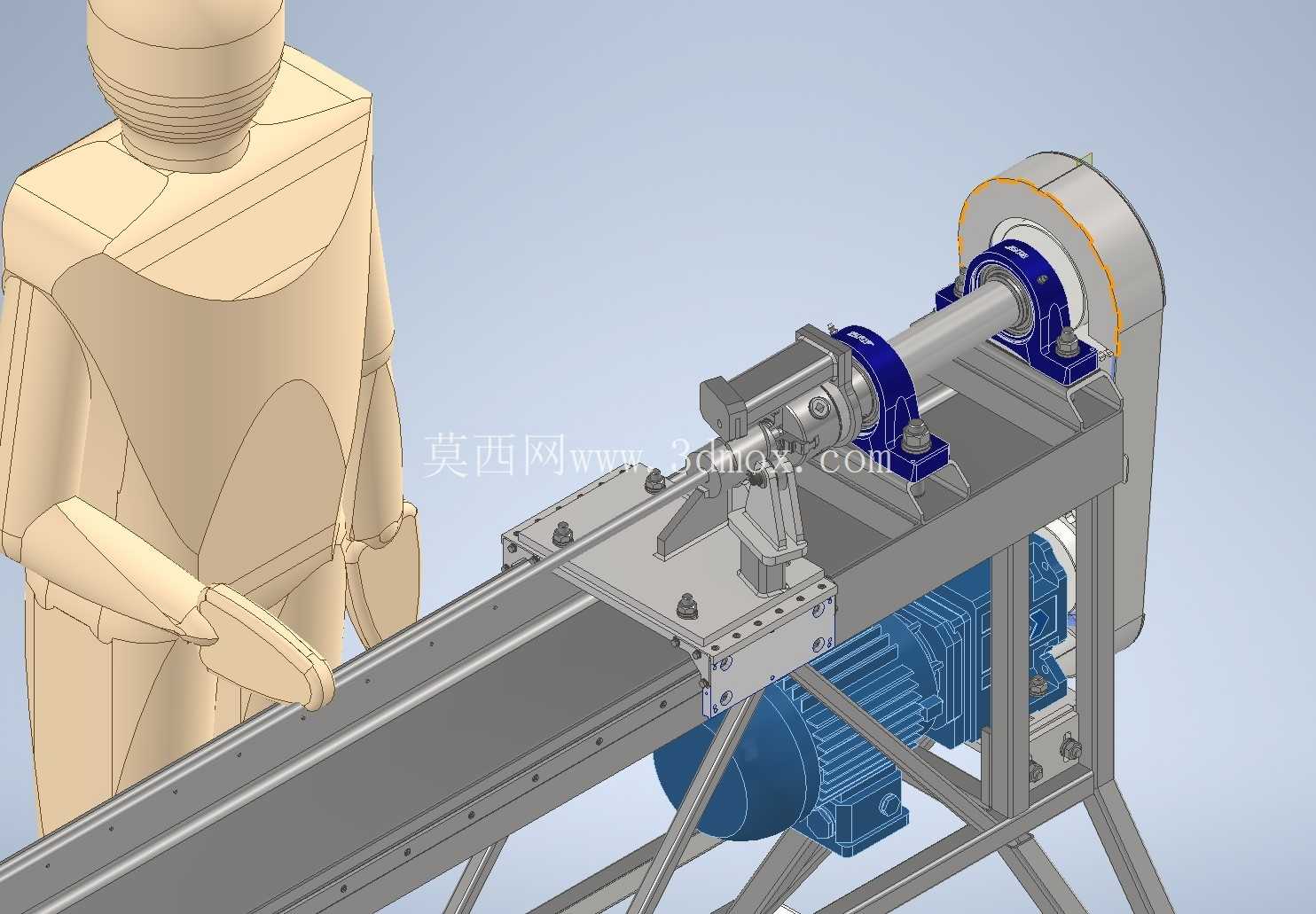

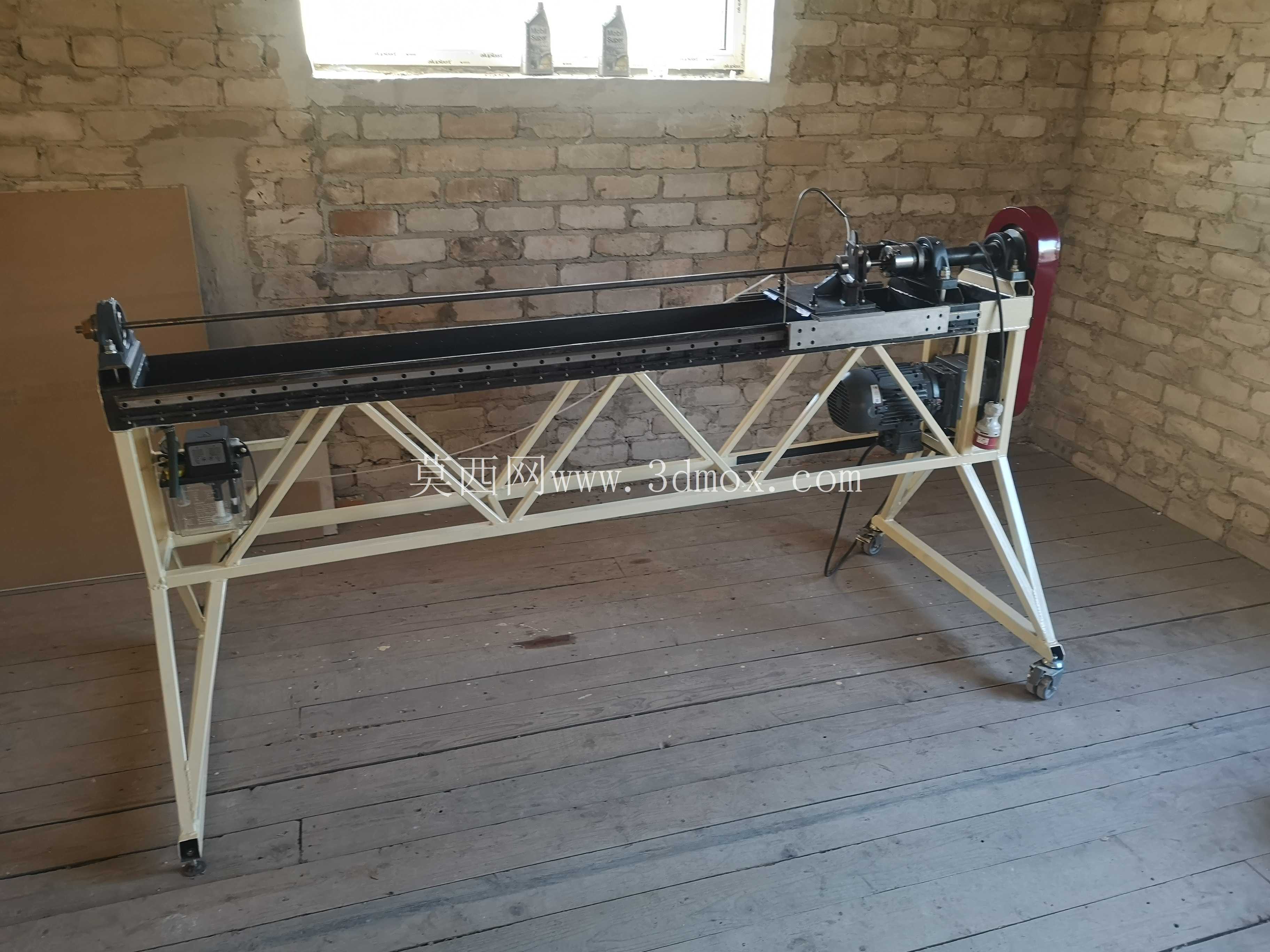

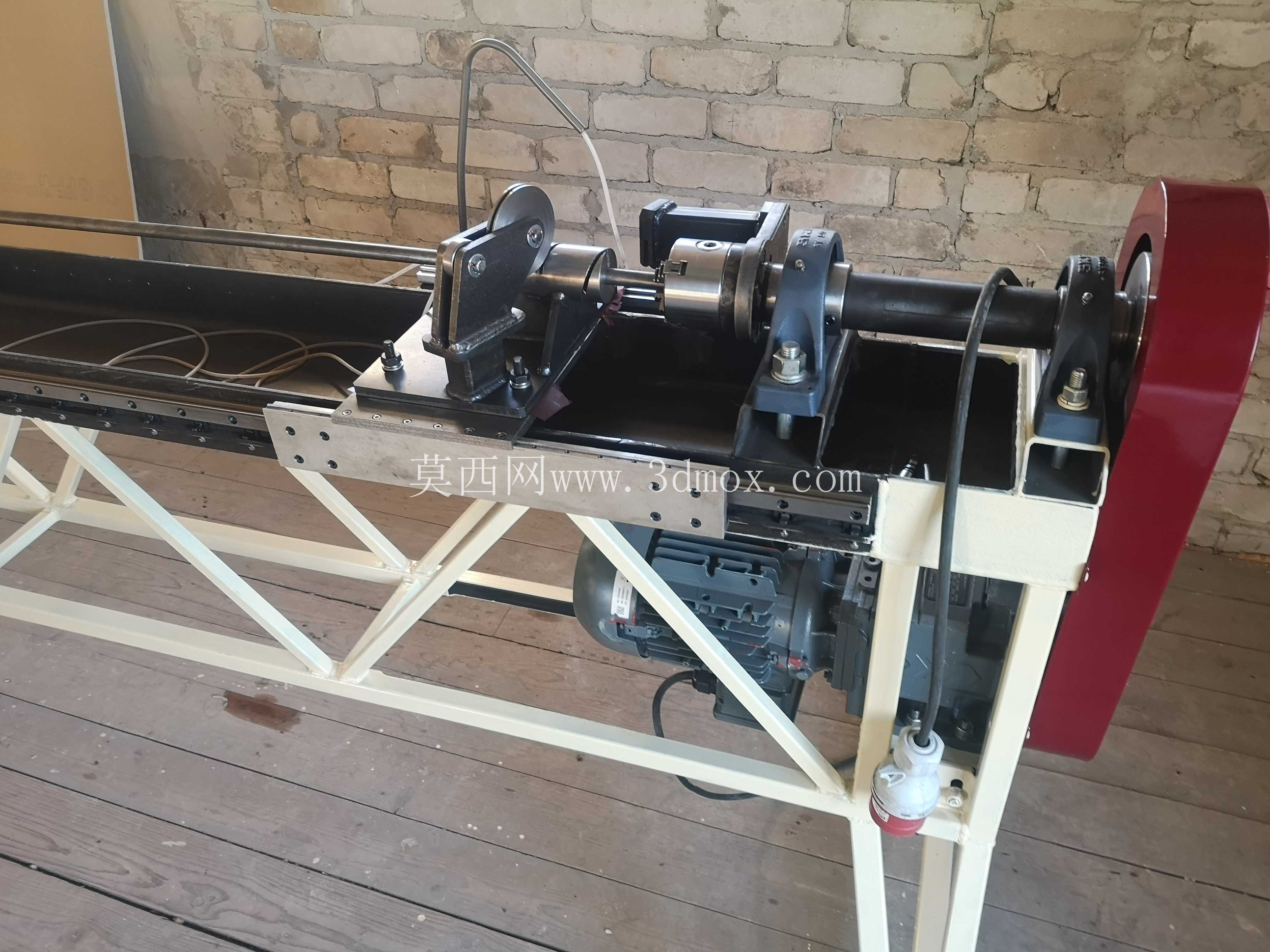

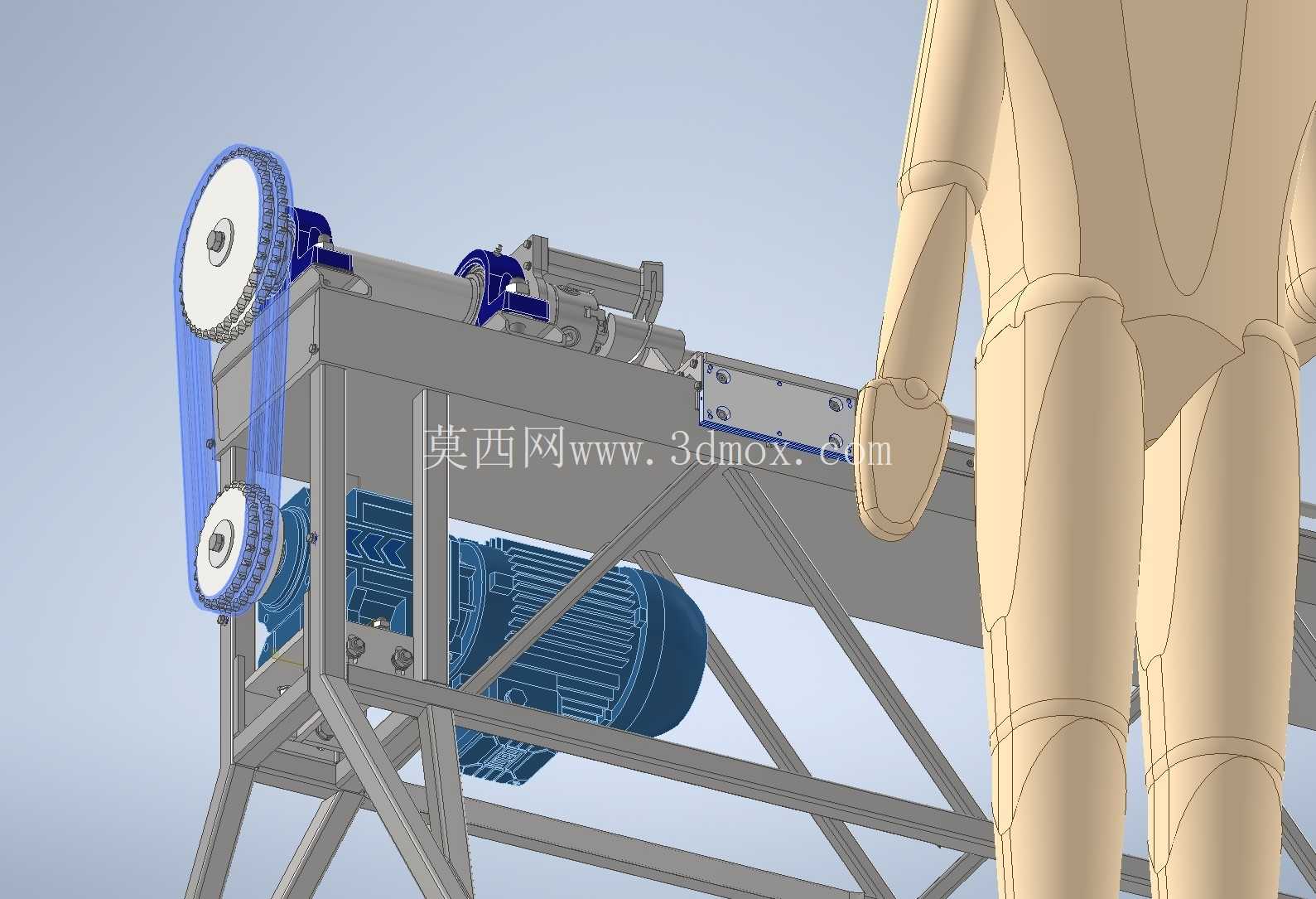

设备整体采用长条形桁架式机架结构，底部配置可调节支撑脚轮，既可以在车间内灵活移位调整工位布局，也能在设备就位后通过调节脚杯实现机架水平校准，抵消车间地面不平整带来的传动同轴度误差。机架主体采用型钢焊接后做时效处理，避免长期承载传动扭矩出现结构变形，进料端集成驱动电机与减速传动组件，将电机输出的高转速低扭矩转换为卷制工位需要的低转速大扭矩输出，保证钢带卷制过程中转速稳定，不会因料带厚度波动出现卡滞或转速突变导致的弹簧螺距不均问题。

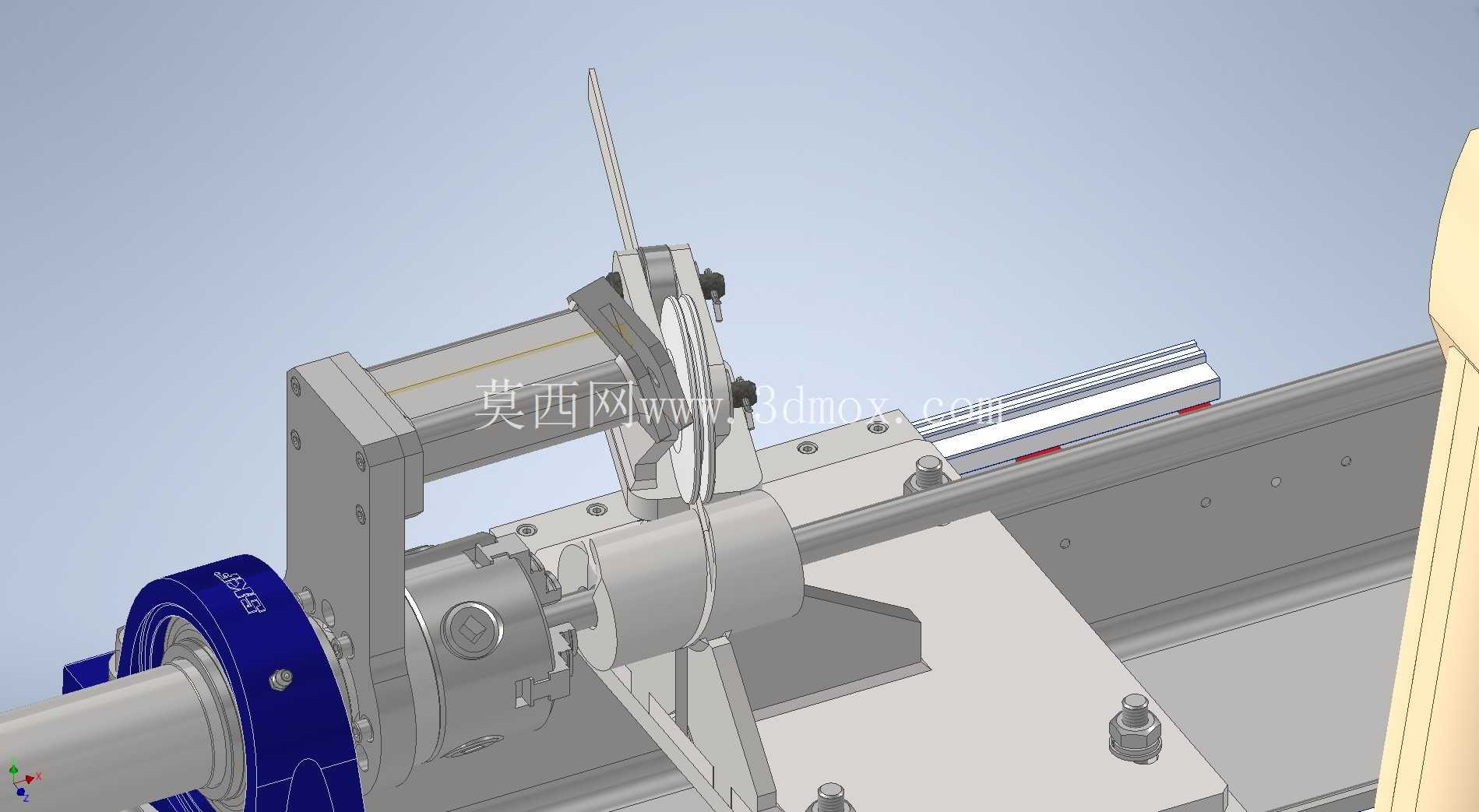

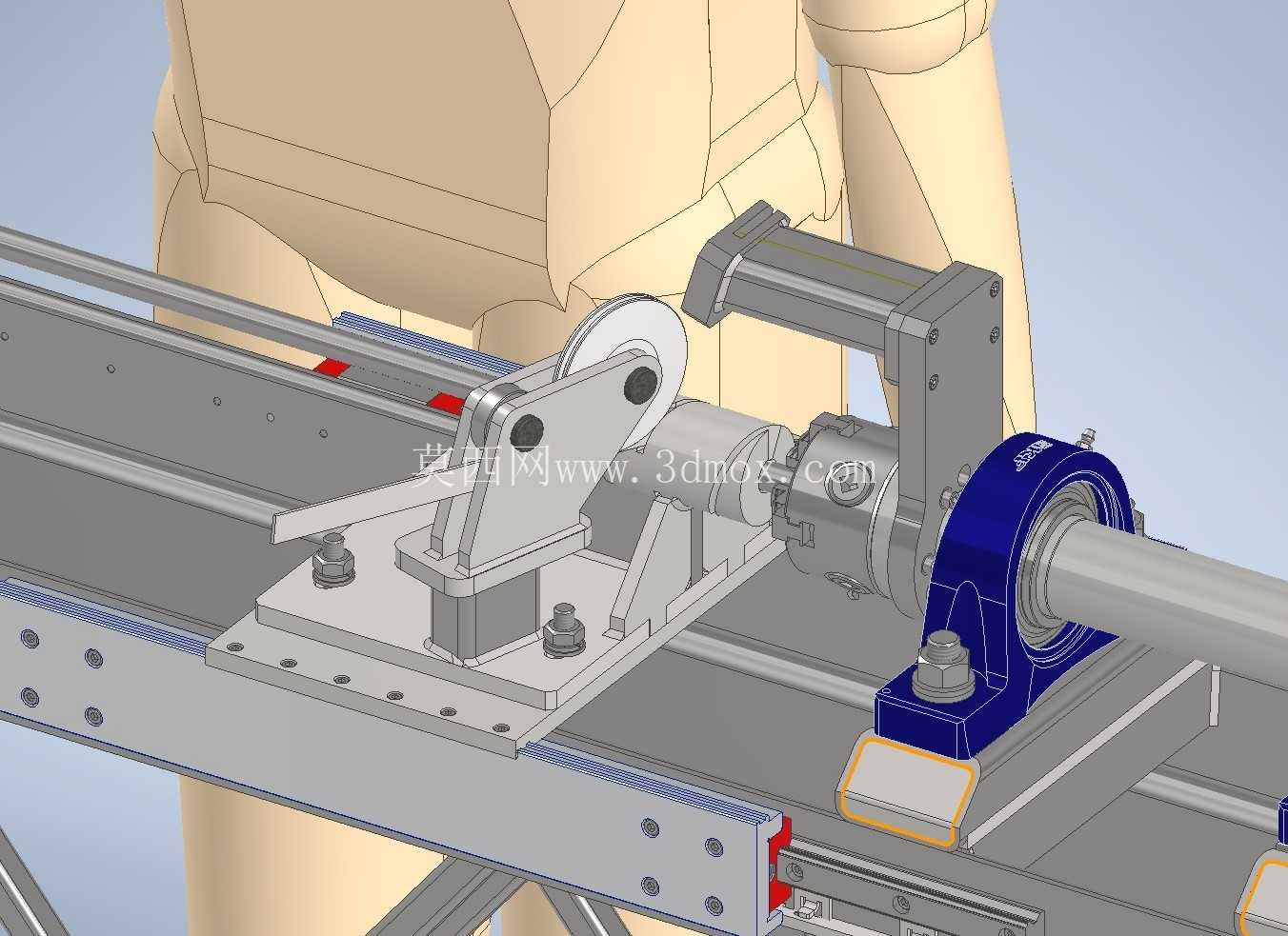

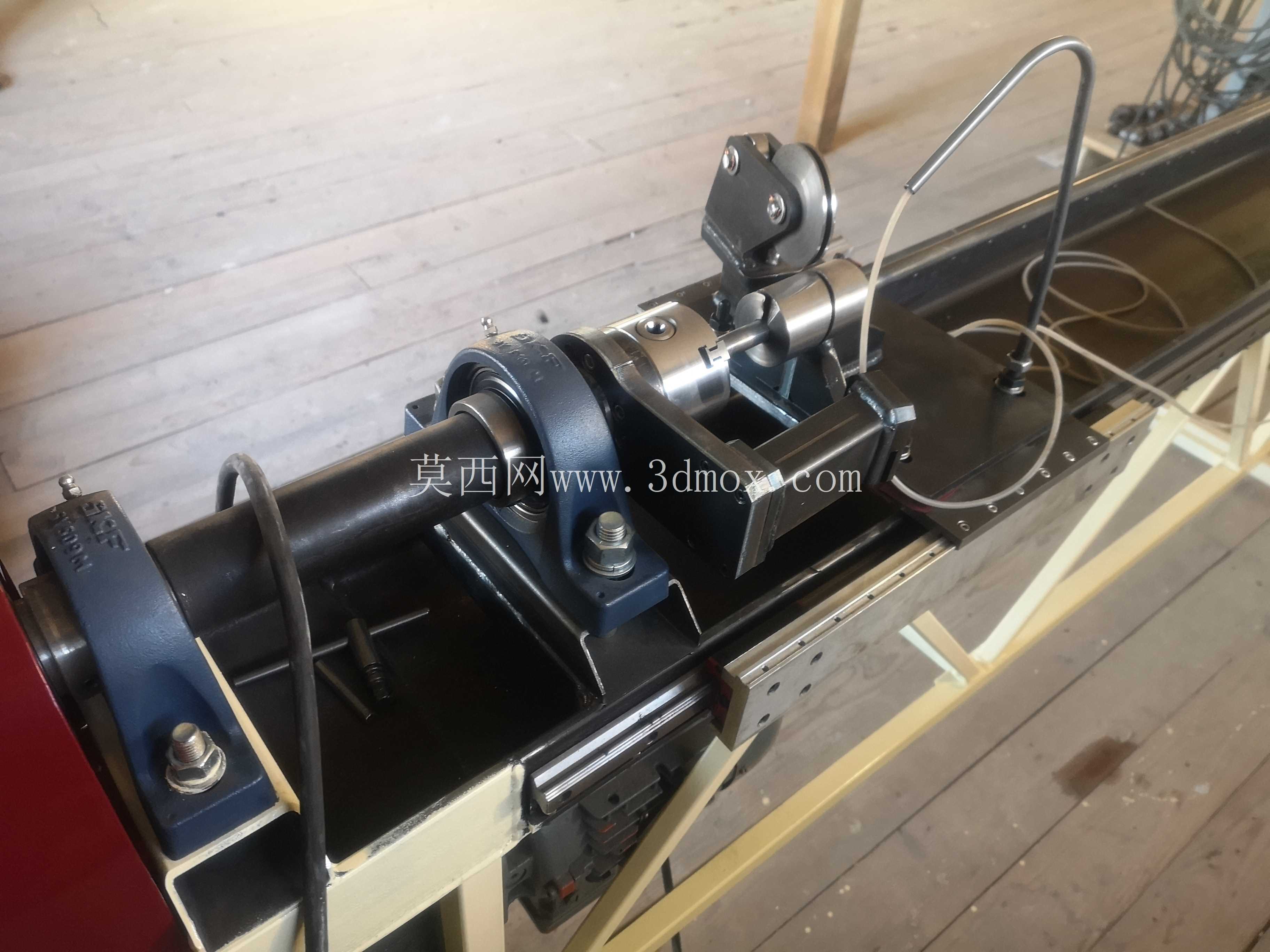

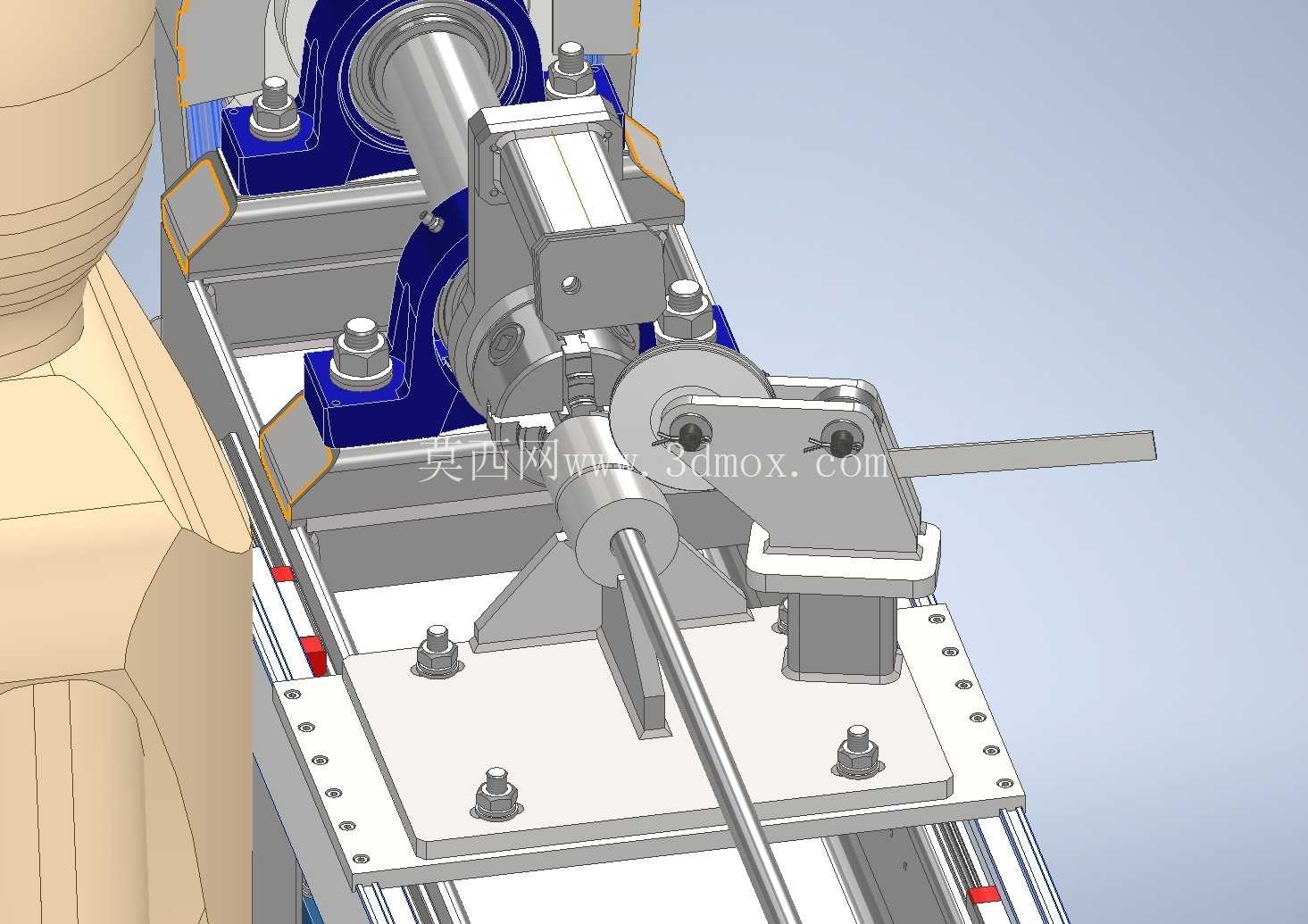

从功能设计逻辑来看，设备的卷制成型模组沿机架长度方向布置，可根据待卷弹簧的长度需求调整成型工位的轴向位置，适配不同长度规格的小直径弹簧生产。进料端设置导向限位结构，对进入卷制工位的钢带做双侧限位，避免窄钢带进料时出现偏斜，导致卷出的弹簧出现端面不齐、外径超差的问题。卷制辊组的型面经过适配小直径卷制的圆弧优化，钢带进入辊组后可沿设定曲率逐步弯曲成型，不会因单次弯折角度过大导致钢带表面出现裂纹或内部应力集中，保证卷制完成的弹簧弹力符合设计要求。

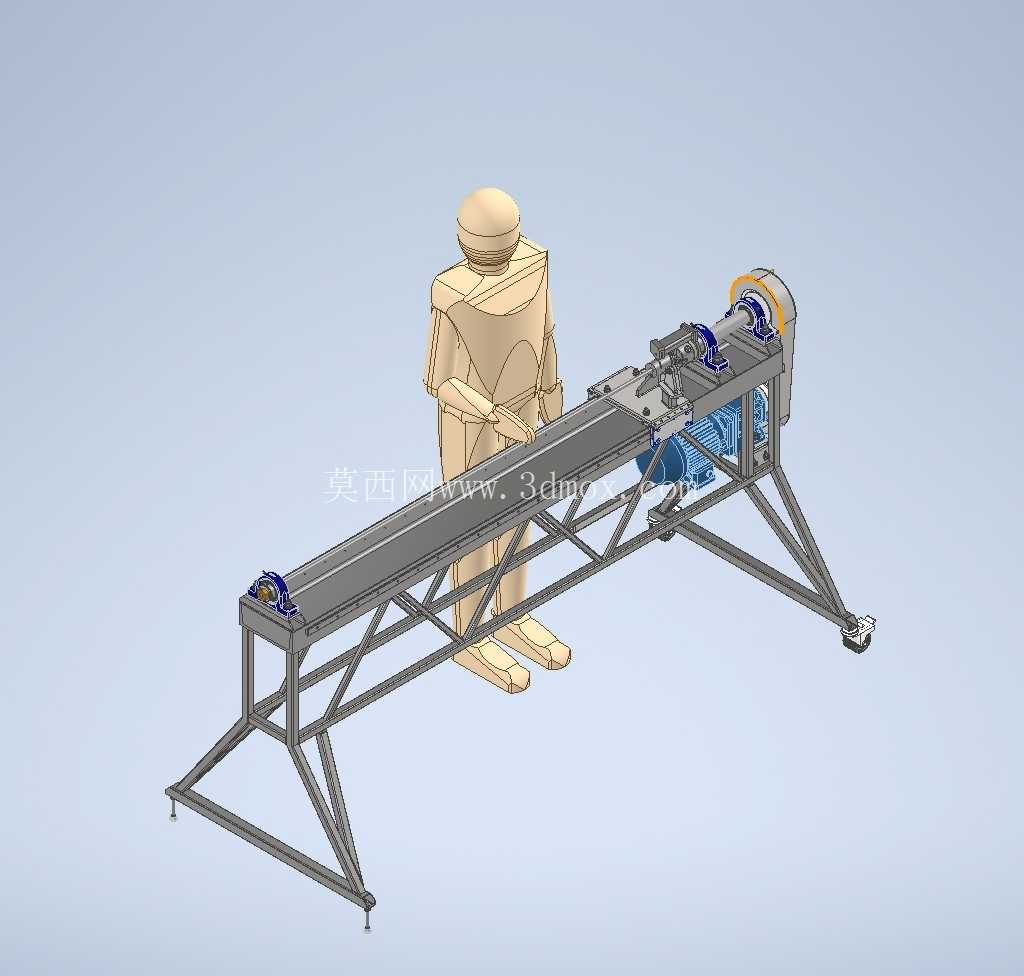

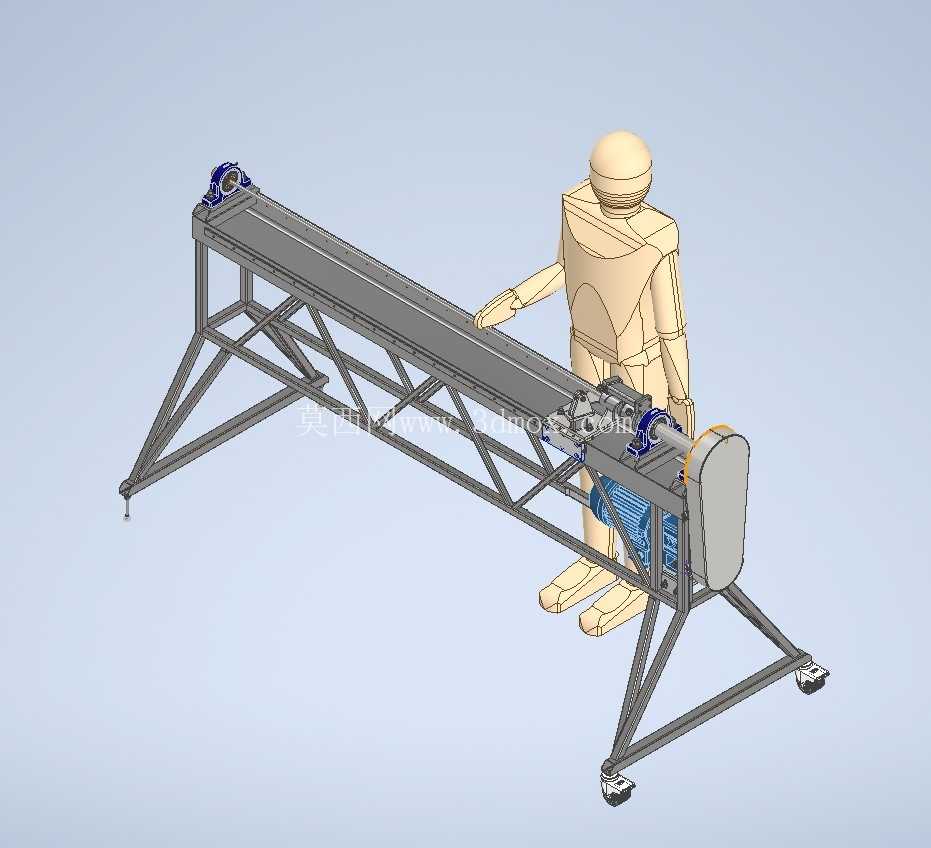

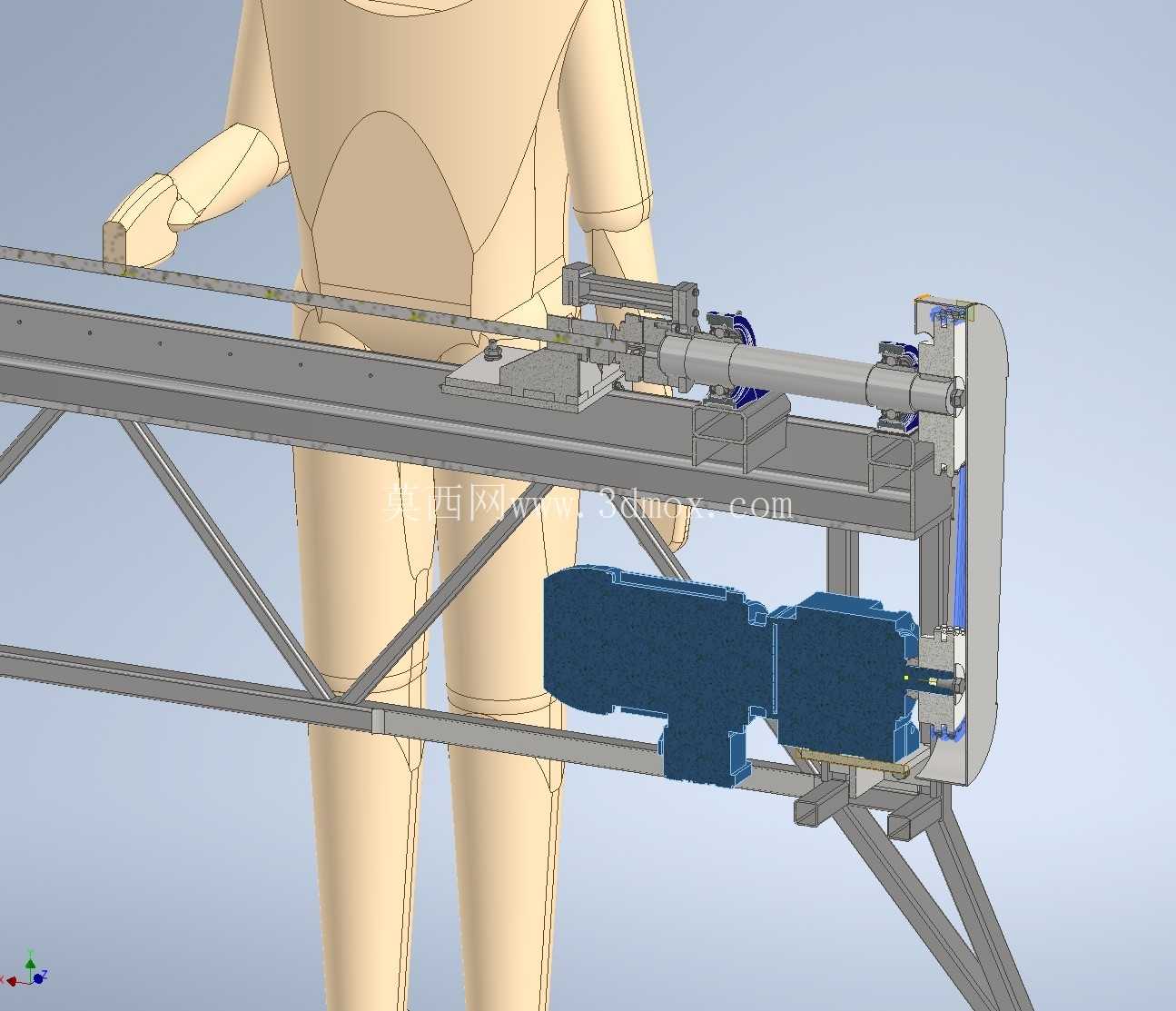

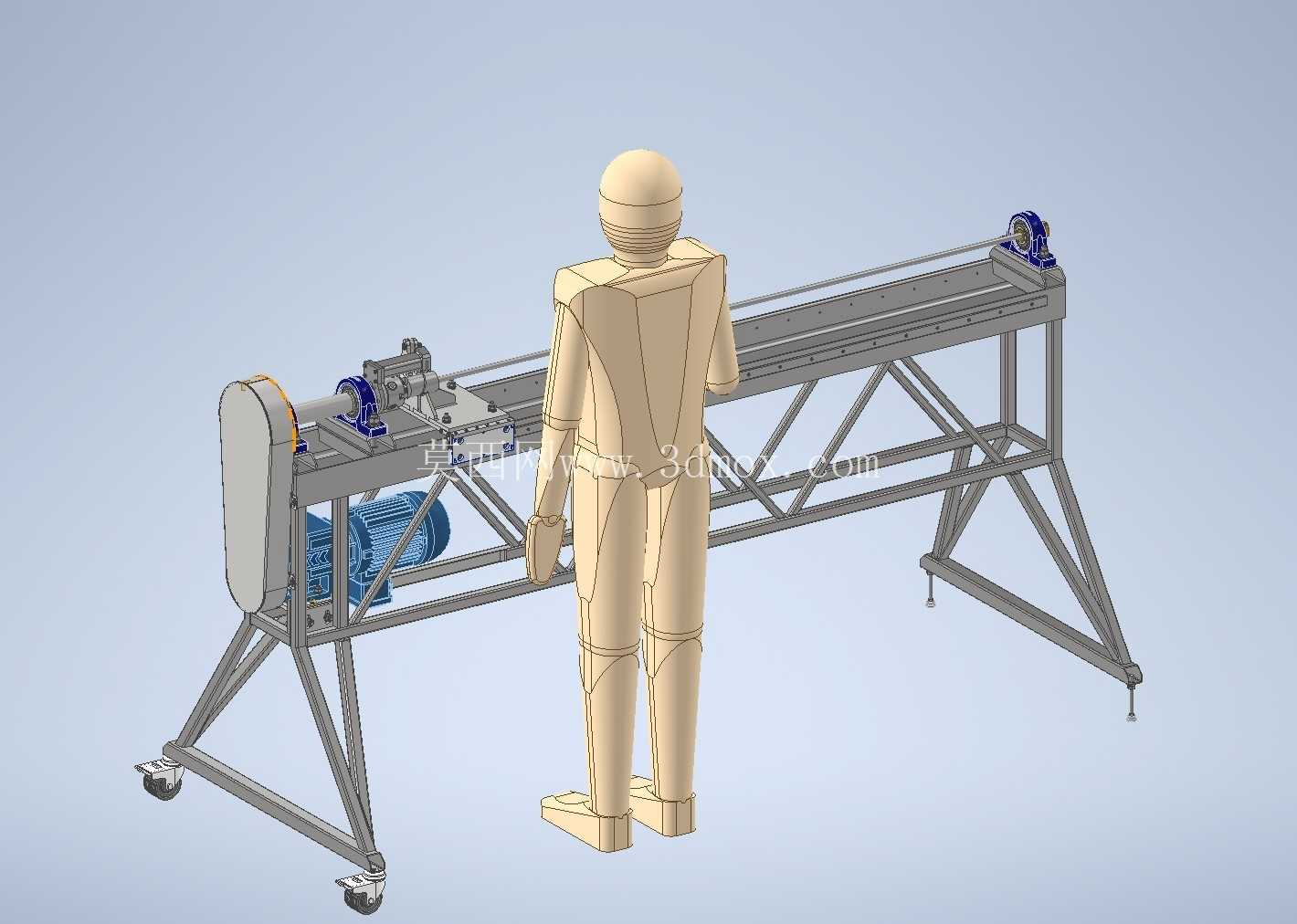

设备的操作侧预留足够的人工操作空间，旁边站立的人体参考模型可直观体现设备的高度设计符合人体工程学要求，操作人员站在设备侧方即可完成上料引导、成型参数微调、成品下料的全流程操作，不需要过度弯腰或抬手，长时间作业的疲劳度更低。传动端的防护结构做了半封闭设计，既可以避免操作人员误触运转的传动部件，也能预留散热间隙，保证设备长时间连续运转时电机与传动组件的温度处于合理区间，不会因过热触发保护停机。

在安装边界方面，设备整体长度适配常规车间的工位排布，宽度方向不超过1.2米，不需要占用过大的生产面积，机架底部的脚轮采用带刹车结构，移位到指定位置后锁定刹车即可完成初步固定，再通过调节脚杯将机架抬升离开地面，保证设备运转时的稳定性，不会因卷制过程中的扭矩反作用力出现设备移位。设备的动力接线端设置在机架尾部，可直接对接车间380V工业供电回路，不需要额外配置特殊的供电转换装置，接入生产线的门槛更低。

从结构设计的细节考量，该设备的成型辊组采用快拆式安装结构，当需要更换不同外径规格的弹簧生产时，只需要更换对应型面的辊轮即可完成规格切换，不需要对整体传动结构做大规模调整，换型时间可控制在半小时以内，适配多品种小批量的弹簧生产需求。机架上的桁架结构除了承载传动组件外，还预留了附件安装点位，后续可根据生产需求加装自动送料架、成品切断模组、出料导槽等附加组件，拓展设备的自动化生产能力，从手动上料的单机设备升级为连续化生产的卷簧工位。

针对薄钢带卷制过程中容易出现的料带打滑问题，传动进料辊表面做了滚花处理，增大与钢带表面的摩擦力，保证钢带进料速度恒定，不会出现打滑导致的弹簧螺距偏差。卷制过程中钢带的弯曲变形量经过反复校核，2至3毫米厚度的钢带在卷制到最小45毫米外径时，外层材料的延伸率处于材料允许的变形范围内，不会出现外层断裂的问题，卷制完成的弹簧经过回火处理后即可达到稳定的弹力性能，满足小型机械、五金配件、电子设备中的小尺寸弹簧使用需求。
